Блоки нагрузки постоянного тока Kongter – удобное оборудование для тестирования аккумуляторов

Для практического использования аккумуляторов имеют значение те измерения, которые были проведены под нагрузкой. Подключить к источнику питания конкретный прибор — не выход, поскольку параметры этого прибора в общем случае не калиброваны.

Другой вариант, который сразу приходит на ум — использовать мощный резистор. Но и здесь есть свои недостатки. Если мы измеряем реальную емкость аккумулятора, нагрузка должна работать длительное время. Резистор в таких условиях сильно нагреется. Даже если он в результате не выйдет из строя, в нагретом состоянии его сопротивление значительно измениться. Мощные резисторы, как правило, делают на основе металлов. Для металлов характерен отрицательный температурный коэффициент сопротивления, т. е. чем выше температура, тем выше сопротивление. В то же время, современные устройства, подключаемые к аккумуляторам, как правило, содержат в себе полупроводниковые приборы. Для полупроводников характерен положительный температурный коэффициент сопротивления.

Вот почему необходимо применять специальные блоки нагрузки постоянного тока. По сравнению с обычным электроприбором, подключаемым к аккумулятору или мощным резистором, они имеют следующие основные преимущества:

- полупроводниковые сопротивления, имеющие положительный температурный коэффициент;

- эффективный теплоотвод, защищающий резисторы от перегрева;

- автоматическая остановка процесса разрядки по заданным параметрам, что предотвращает глубокий разряд аккумуляторов.

Имеющиеся сейчас на российском рынке блоки нагрузки постоянного тока в основном являются стационарными устройствами, предназначенными для монтажа в стойку. В то же время, нередко возникает необходимость проверить работу аккумулятора непосредственно на объекте. Это особенно актуально в связи с широким распространением личных солнечных электростанций.



Основные параметры нагрузок серии K-900

Блоки нагрузки постоянного тока Kongter серии K-900, отличаются конструкцией, удобной для переноски. Они имеют вертикальную компоновку, поэтому для них не нужно много места на поле. Кроме этого, устройства на ток до 200 А включительно снабжены ручкой для переноски. Размеры, в зависимости от модели, варьируются от 200x275x420 мм до 440x1025x650 мм, вес — от 11 до 79 кг. Модели, входящие в серию, охватывают диапазон номинальных токов от 20 до 750 А. При этом рекомендованный ток разряда составляет 10-100% от номинального тока блока.

Устройства можно соединять параллельно, до 5 штук, что позволяет достичь тока разрядки вплоть до 3750 А. Диапазон номинальных значений напряжения от 12 до 480 В.



Рис.1. Блок нагрузки постоянного тока с ручкой для переноски



Питание системы управления, измерительных приборов и встроенных вентиляторов нагрузки осуществляется от сети переменного тока 220В. В некоторых моделях серии K-900 предусмотрено автономное питание от батарей.

 Все нагрузки серии K-900 имеют функцию измерения напряжения на клеммах как всей батареи, так и каждого элемента. В комплект входят соответствующие провода с зажимами, они подключаются к разъемам на задней панели блока. Данные измерений можно записывать на USB-накопитель, подключаемый непосредственно к блоку, или же передавать их через Wi-Fi с установленным интерфейсом и специальным программным обеспечением от Kongter.

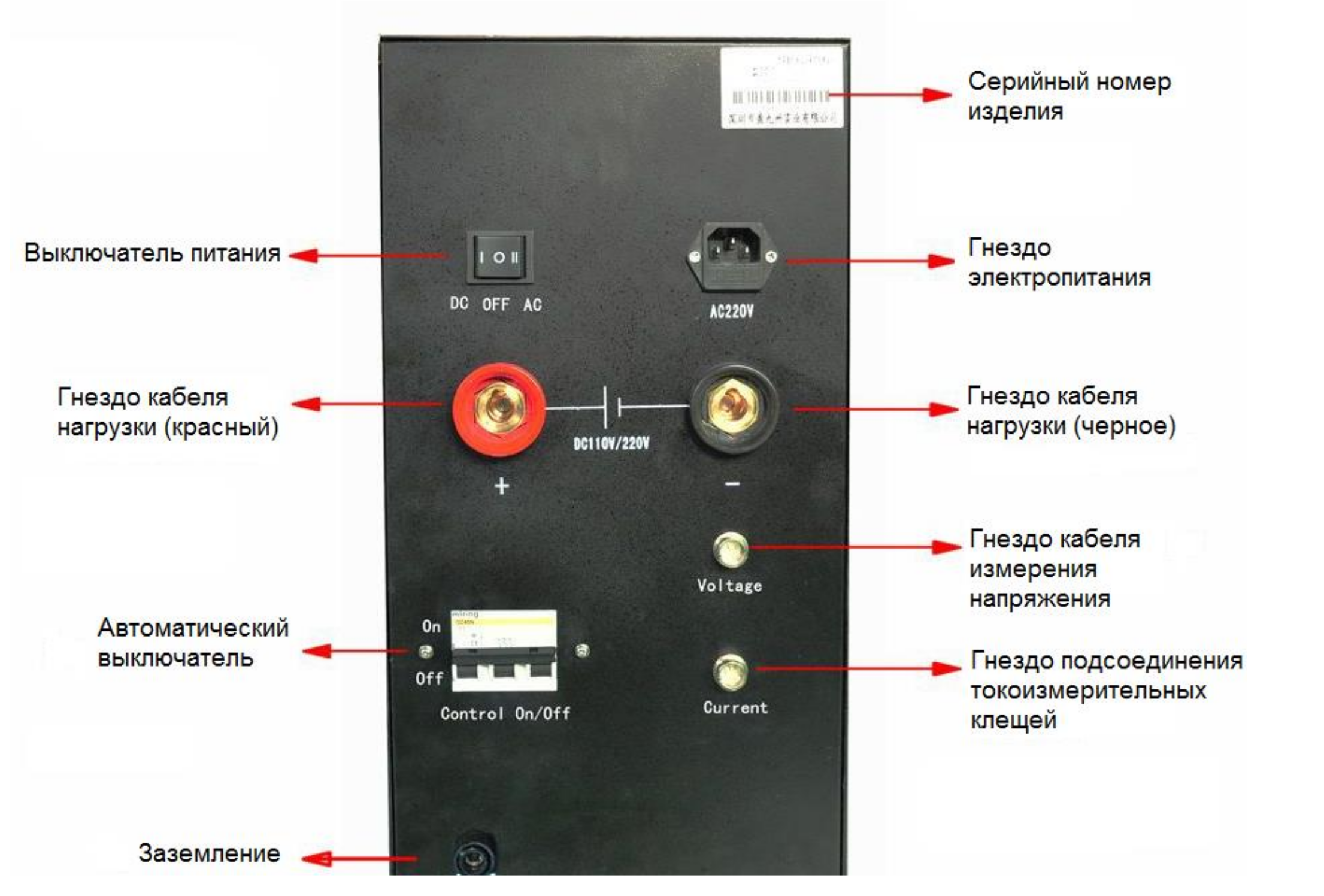

Рис.2. Задняя панель блока нагрузки



В устройствах K-900 предусмотрена функция измерения тока посредством дополнительно подключаемых токовых клещей (в комплект не входят). Для этого на задней панели нагрузки имеется соответствующий разъем. Данная функция позволяет осуществлять мониторинг других нагрузок, подключенных к батарее.

Блоки нагрузки серии K-900 могут автоматически останавливать процесс разрядки при наступлении следующих событий:

- достижение конечного значения напряжения на аккумуляторной батарее;

- достижение конечного значения напряжения на отдельном элементе;

- достижение заданного значения емкости разрядки;

- с начала разрядки прошел заданный промежуток времени.

Задание параметров автоматической остановки разрядки может происходить как через встроенный 5-дюймовый цветной сенсорный дисплей, так и с ноутбука, подключенного к блоку через Wi-Fi.



Функция CDL

Причиной выхода из строя аккумуляторной батареи нередко является поломка одной или нескольких ячеек. Некоторые модели серии K-900 имеют функцию CDL (Cell Data Logger – регистратор параметров ячеек), которая позволяет осуществлять мониторинг состояния каждого отдельного элемента батареи. Если вы работаете с аккумуляторными батареями, в которых можно заменять отдельные ячейки, эта функция позволит вам экономить средства, поскольку можно будет обойтись заменой конкретных ячеек, а не всей батареи. При этом в список событий, по которым происходит остановка разрядки, добавляется еще один пункт — достижение заданного значения напряжения на одном элементе аккумуляторной батареи.

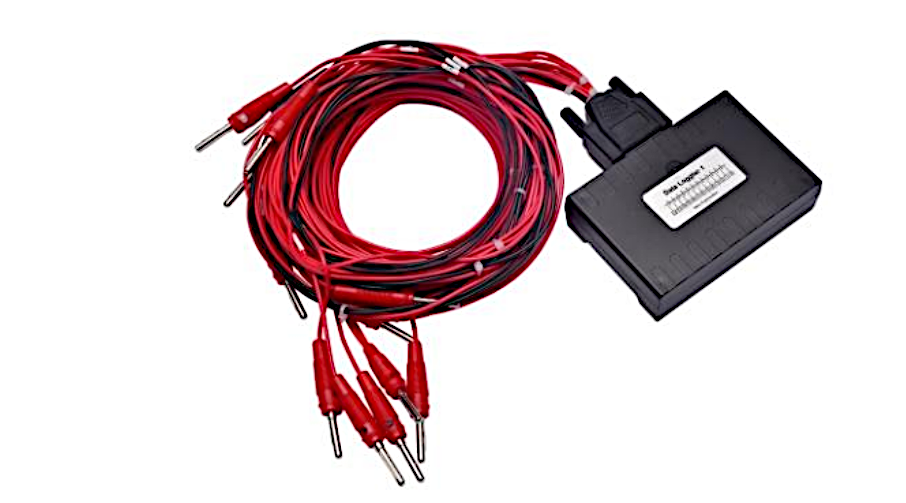

Рис.3. Модуль CDL, реализующий функцию поэлементного контроля напряжения



Для реализации функции поэлементного контроля напряжения к блоку нагрузки могут прилагаться специальные модули CDL. К одному модулю CDL подключается до 12 ячеек аккумуляторной батареи. С основным блоком нагрузки и ноутбуком модуль CDL обменивается информацией через Wi-Fi.

Выводы

Вертикальная компоновка, наличие ручки переноски (у некоторых моделей), беспроводная связь с компьютером — все эти особенности позволяют рассматривать нагрузки Kongter серии K-900 не только как стационарное, таки переносное решение для тестирования аккумуляторов. Это значительно расширяет сферу его применения. Например, можно проверять аккумуляторы погрузчиков на складах. Или же оказывать услуги частным лицам, владеющим солнечными электростанциями. В любом случае, мобильность блока нагрузки постоянного тока — это веление времени, ведь аккумуляторы теперь применяются буквально повсюду.
