Низковольтная диагностика

Низковольтное оборудование – основная часть практически любой электрической сети. Оборудование с напряжением переменного тока до 1000 В и постоянного до 1500 В применяется в промышленности, а также в коммунальных распределительных сетях. По сути, это самый распространенный тип оборудования, применяемый повсеместно. Именно поэтому требуется строгое соблюдение параметров работы низковольтного оборудования, поскольку его неисправность может вызвать повреждение множества приборов, подключенных к сети, или остановку производства. Только в Европе из-за проблем с качеством напряжения и простоев оборудования ежегодные убытки составляют €150 млн.

Рассмотрим основные инструменты низковольтной диагностики.

Основные проблемы

Существует большой перечень низковольтного оборудования, которое требует регулярной диагностики. Это счетчики, предохранители, автоматические выключатели, контрольно-измерительные приборы, модульные щиты и т. д. Это оборудование используется во всех ключевых узлах сети.

Понятно, что каждая техническая система зависит от надежного источника электроэнергии. Даже кратковременное отключение питания может иметь серьезные последствия, поэтому необходимо регулярно проводить диагностику низковольтного оборудования.

Наиболее распространенными проблемами низковольтного оборудования являются отключения автоматов защиты из-за скачков напряжения; перегрев; снижение эффективности; утечка тока; плохие контакты в цепях; потеря данных в «умных» сетях; повреждение блоков питания; погодные колебания параметров тока, особенно в сетях с альтернативными источниками энергии; гармоники; фликеры и многое другое.



Рисунок 1: Даже безобидные, на первый взгляд, фликеры (мигание осветительных приборов) могут быть признаком серьезных проблем в низковольтной сети
Рисунок 1. Даже безобидные, на первый взгляд, фликеры (мигание осветительных приборов) могут быть признаком серьезных проблем в низковольтной сети



Предотвратить поломки можно только с помощью регулярной проверки низковольтного оборудования. Для этого необходимо вести мониторинг всех параметров, имеющих отношение к качеству электроэнергии, записывать и анализировать данные, чтобы обнаружить и исправить проблемы на ранних стадиях.

Инструменты диагностики сетей низкого напряжения

Для низковольтной диагностики используются профессиональные измерительные приборы общего назначения. Одним из самых современных направлений является тепловизионная диагностика, поскольку изменение температуры элементов оборудования — первый признак неполадок. Более того, некоторые проблемы можно быстро обнаружить только с помощью тепловизора, например, плохой контакт на предохранителях.

У всех тепловизоров общий принцип работы: они могут «видеть» в инфракрасном диапазоне. Достаточно «взглянуть» через экран тепловизора на оборудование, чтобы стали видны элементы с повышенным тепловыделением, например из-за плохих контактов, утечки тока или механических неисправностей вращающихся машин. При этом наблюдения можно проводить с безопасного расстояния. Преимущество тепловизоров в том, что их можно использовать для диагностики любого оборудования, как низко-, так и высоковольтного. Тепловизор позволяет собственными глазами взглянуть на проблему, причем наиболее современные приборы, прежде всего от компании Fluke Corp., являются универсальными инструментами и обладают рядом уникальных технологий.

Так, тепловизоры Fluke, например, сотой серии оснащены технологией синтеза изображения IR-Fusion. Она объединяет в одну картинку инфракрасное и обычное изображение, то есть дает «суперзрение», позволяющее видеть сразу в видимом и инфракрасном диапазонах. Это ускоряет диагностику и повышает ее точность — на видеозаписи сразу понятно, где именно происходит выброс тепла. Ранее подобные технологии синтеза картинки применялись лишь в экспериментальной военной технике. Прогресс и достижения в электронике сделали такие тепловизоры доступными гражданским электрикам.

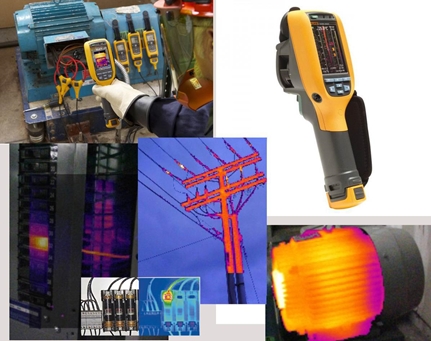

Тепловизоры Fluke Ti125, Ti110, Ti105, Ti100, Ti95 и Ti90
Рисунок 2. Тепловизоры Fluke Ti125, Ti110, Ti105, Ti100 могут объединять картинки встроенной фотокамеры и ИК-сенсора



Самый, пожалуй, распространенный инструмент для диагностики низковольтных сетей — цифровой мультиметр. Эти ручные приборы предназначены для измерения ключевых параметров тока в электроцепи.

Современные мультиметры, такие как приборы от компании Fluke, отличаются от примитивных аналогов наличием технологий, повышающих безопасность и ускоряющих работу электрика. Кроме того, появились уникальные гибридные решения. В частности, в 2016 г. начались продажи первого в мире тепловизора-мультиметра Fluke 279 FC. Он позволяет проводить дистанционные измерения с помощью тепловизора и выполнять обычные тесты мультиметром, в том числе с помощью гибких датчиков iFlex для работы в труднодоступных местах.

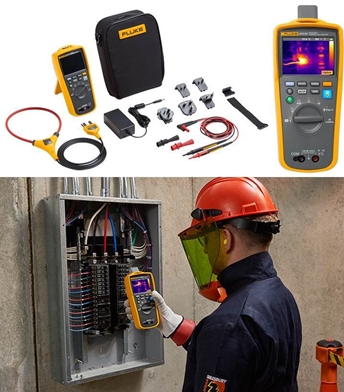

Тепловизор-мультиметр Fluke 279 FC
Рисунок 3. Fluke 279 FC



Видео: как мультиметр-тепловизор Fluke 279 FC помогает в работе менеджера по обслуживанию на заводе по производству сухого льда
(доступны русские субтитры)



Безопасность при диагностике низковольтных сетей не менее важна, чем при проверке высоковольтного оборудования. Для этого производители оборудования пытаются до минимума сократить время пребывания электриков в опасной зоне. К примеру, токовые клещи Fluke 369 FC имеют беспроводной канал связи с компьютером и облаком, что вдвое сокращает время нахождения электрика в зоне возможного дугового разряда.

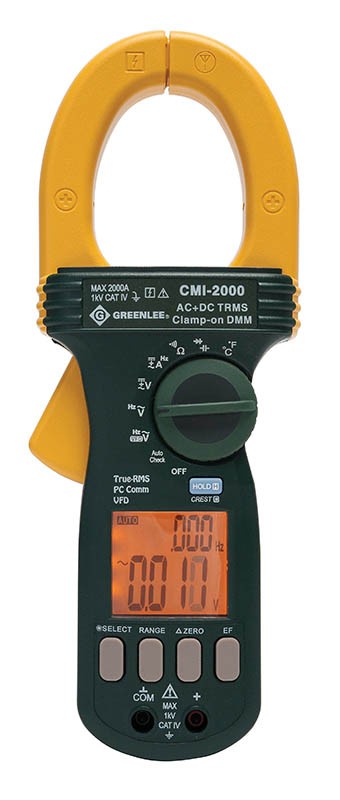

Рисунок 4. Промышленные токовые клещи Greenlee CMI-2000 — пример современного прибора для проведения быстрых безопасных измерений



Важным элементом низковольтной диагностики является обнаружение повреждения изоляции и предотвращение утечек тока и замыканий. На российском рынке представлены разные устройства: мультиметры с возможностью измерения высоких сопротивлений и специализированные мегаомметры. В отличие от устаревших аналоговых приборов, современные цифровые мегаомметры, такие как Greenlee 5880 и 5882, безопаснее в эксплуатации, могут автоматически разряжать емкостные потенциалы, измерять сопротивление изоляции до 2000 MОм, сопротивление в цепи до 400 кОм, а также напряжение до 600 В. Также существуют более дешевые специализированные измерители сопротивления изоляции, например Fluke 1507, предназначенный для профилактики и поиска неисправностей, в том числе с помощью дистанционных датчиков.

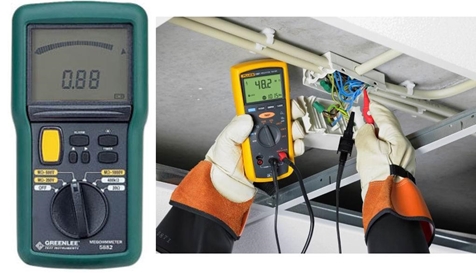

Приборы для выявления повреждений изоляции Greenlee 5880 и 5882 и Fluke 1507
Рисунки 5. Приборы для выявления повреждений изоляции Greenlee 5880 и 5882 и Fluke 1507 (справа)


Важной частью низковольтной диагностики является проверка работоспособности заземления, от которого зависит безопасность оборудования для здоровья людей. При проектировании и эксплуатации низковольтного оборудования необходимо проверять сопротивление отдельных заземляющих проводников, а также всей цепи заземления. Для этого используются цифровые измерители сопротивления заземления, которые обычно многофункциональные и способны измерять сопротивление или применяться как обычные токовые клещи для измерения силы тока.

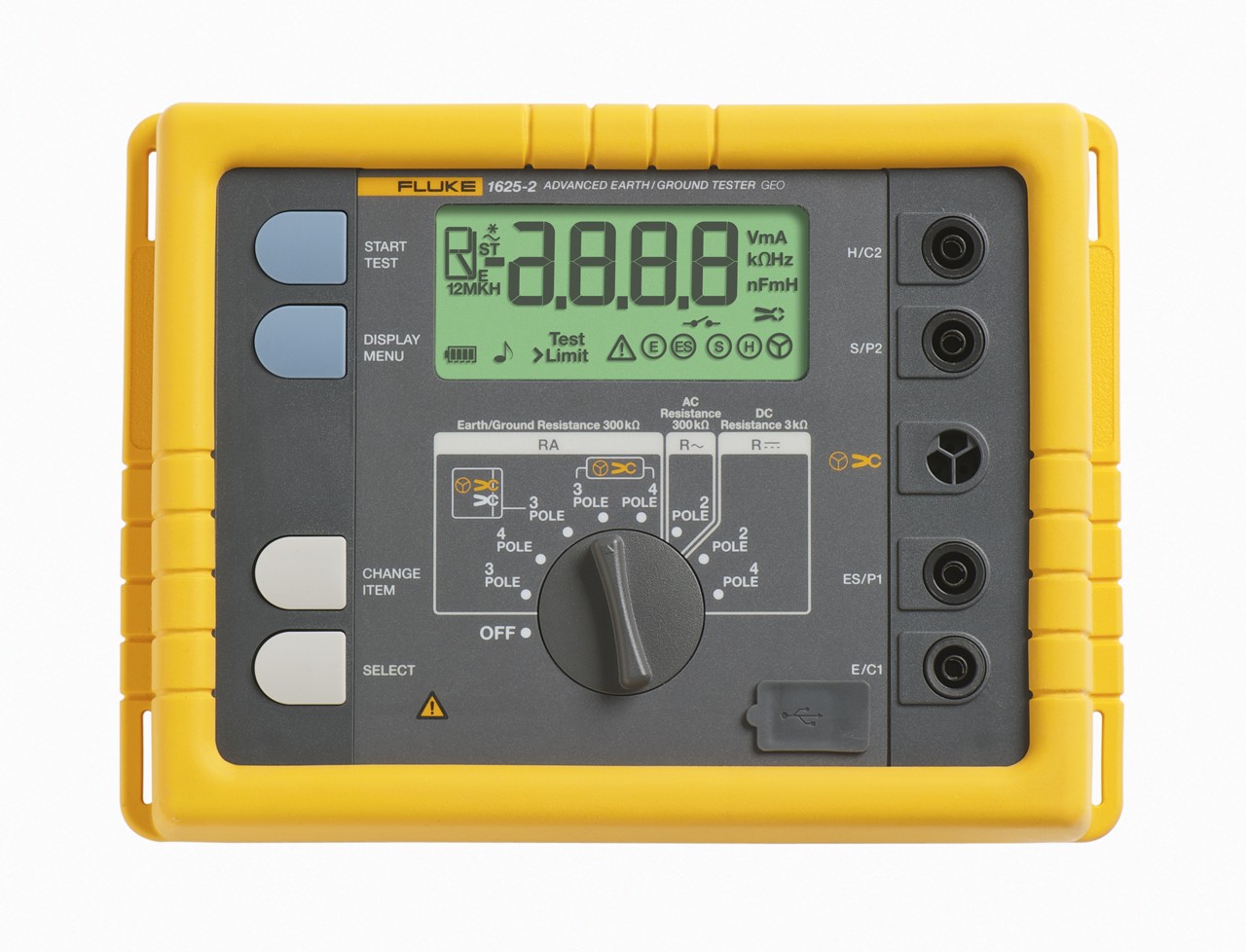

Примером может быть портативный тестер сопротивления заземления Fluke 1625 II – простой прибор для тестирования заземления трехполюсным методом измерения падения напряжения и двухполюсным методом измерения сопротивления. Это один из самых простых и удобных в использовании приборов подобного рода. Встроенная сигнализация опасных напряжений и заранее установленных предельных параметров тока повышает безопасность пользователя.


Рисунок 6. Тестер сопротивления заземления Fluke 1625 II



Также для проверки заземления и напряжения в сети используются специализированные тестеры напряжения, такие как Fluke 2AC. Это недорогие миниатюрные, размером с фломастер, бесконтактные датчики, которые широко используются как в промышленности, так и на бытовом уровне. Достаточно поднести щуп датчика к проводнику под напряжением, и включается красный световой индикатор.

Выбор – не проблема

Таким образом, сегодня нет проблемы поиска подходящего оборудования для низковольтной диагностики. Существуют разные инструменты для быстрого и безопасного мониторинга. Необходимо лишь выбрать правильное профессиональное оборудование и понимать, что низковольтное оборудование требует не меньше внимания, чем мощные высоковольтные машины.
