Тестирование изоляции кабельных линий 6-220 кВ на лучшем европейском оборудовании!

Партнер нашего проекта Test-energy  - лаборатория "СвязьКомплект" предлагает услуги по диагностике и испытанию высоковольтных кабельных линий на лучшем европейском оборудовании, внесенном в реестр СИ!







5 причин заказать услуги

  1. Своя зарегистрированная электролаборатория
  2. Честная цена, которая не вырастет в процессе работ
  3. Проверенное годами лучшее европейское оборудование, внесенное в реестр СИ
  4. Официальный отчет по результатам тестирования
  5. Практические рекомендации, которые помогут повысить надежность сети

​​​​​​





Когда следует оценивать состояние изоляции?



  • При вводе в эксплуатацию

Диагностика поможет исключить дефекты, связанные с заводским браком, а также с нарушением технологии прокладки КЛ и установки муфт.

  • В процессе эксплуатации

В ходе эксплуатации необходимо проводить периодическую диагностику состояния кабелей, чтобы не пропустить момент быстрого ухудшения состояния изоляции и возникновения аварии. После проведения текущих плановых ремонтов так же рекомендуется оценка состояния изоляции, чтобы убедиться в корректности монтажа нового компонента (соединительная, концевая муфта и т.п).

  • При приближении к концу срока службы оборудования

Изоляции с течением времени стареет и теряет свои свойства. Очень важно оценивать состояние изоляции, чтобы спланировать ремонт, либо замену оборудования.





Используемые нами методики



3 методики тестирования КЛ:

  1. Диагностика частичных разрядов (ЧР) в кабелях до 220 кВ в режиме On-Line
  2. Испытание повышенным напряжением сверхнизкой частоты (СНЧ) кабелей среднего напряжения (6-35 кВ)
  3. Измерение тангенса дельта кабелей среднего напряжения (6-35 кВ)

​​​



Подробнее о методиках

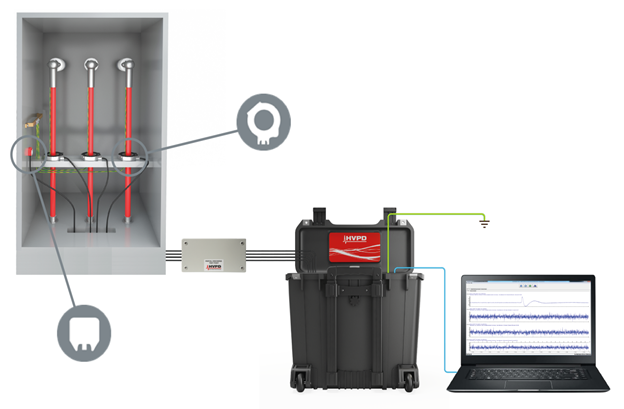

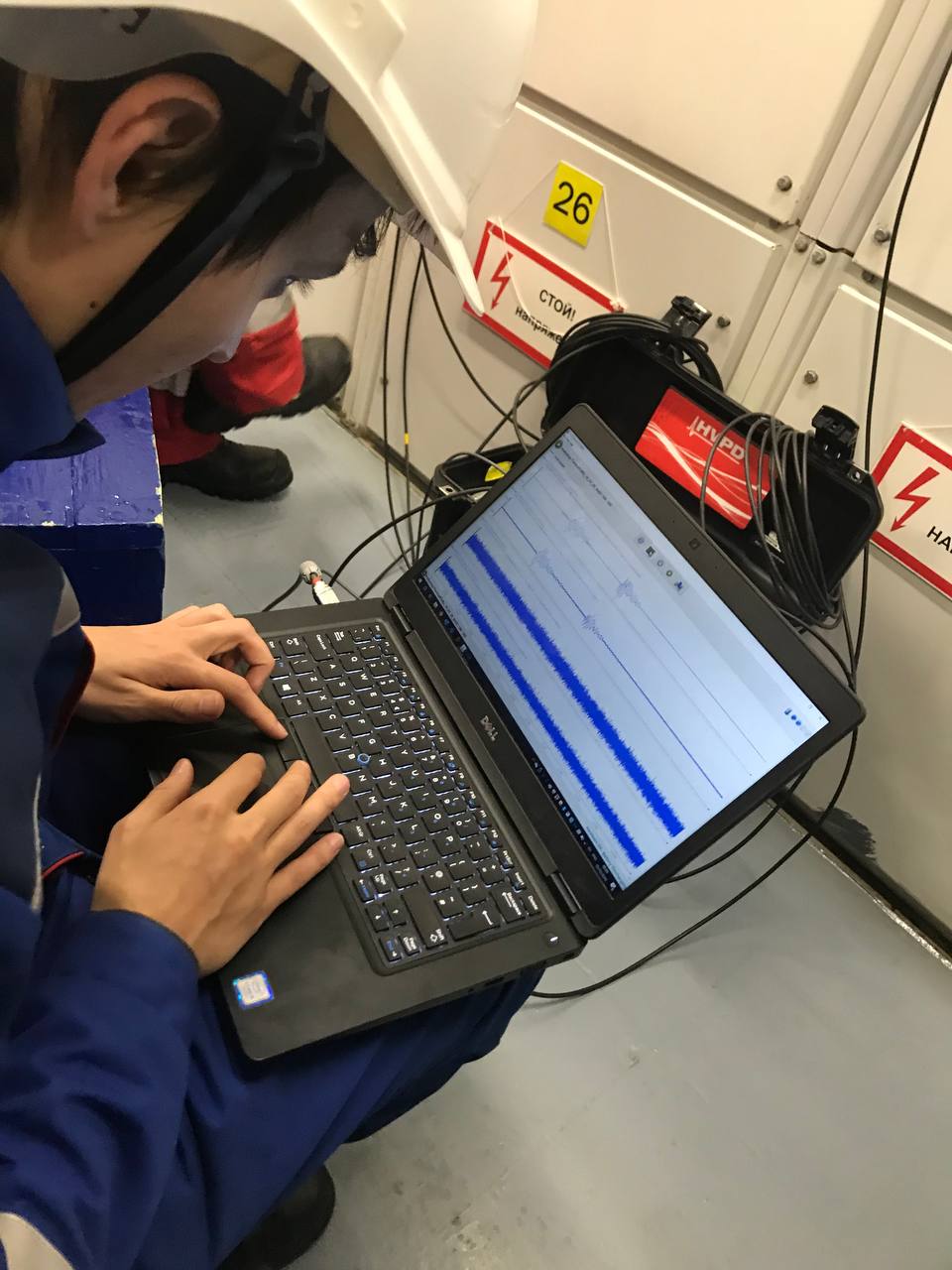

1. Диагностика частичных разрядов (ЧР) в кабелях до 220 кВ в режиме On-Line

«On-Line» – означает, что диагностика проходит прямо под рабочей нагрузкой или рабочим напряжением. На данный момент это самый современный, удобный и точный метод диагностики ЧР.

Преимущества методики:

  • В сравнении с «классическим методом Off-Line» не надо отключать кабельную линию и разбалчивать кабель на время проведения диагностики.
  • Кабель находится в естественных условиях, поэтому замеренные данные максимально достоверно отражают его состояние.
  • Быстрота и точность проведения замеров.

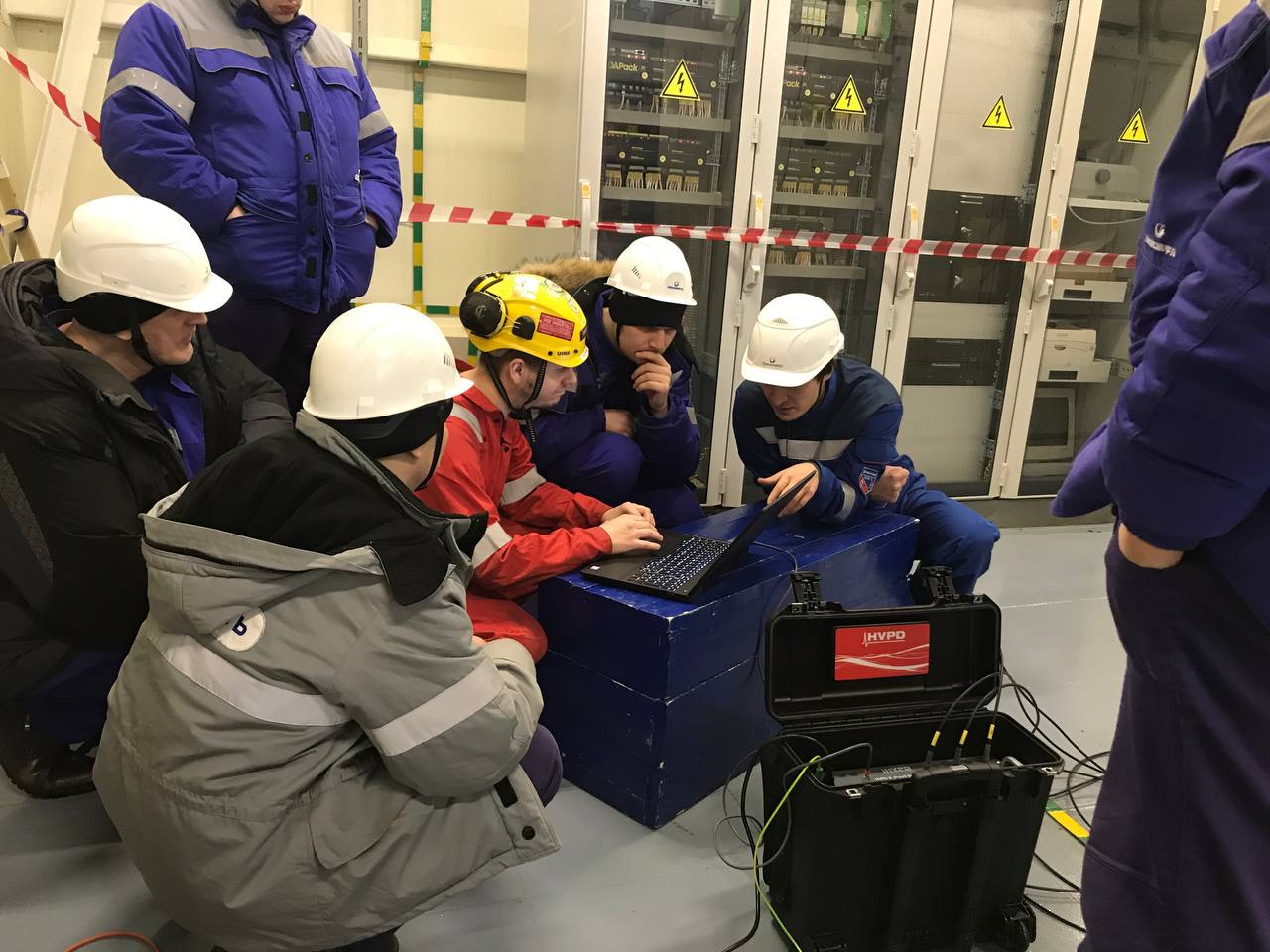

  • Лучшее оборудование и технологии. Мы используем оборудование для on-line диагностики ЧР от компании HVPD – мировой лидер в сфере On-Line диагностики ЧР.

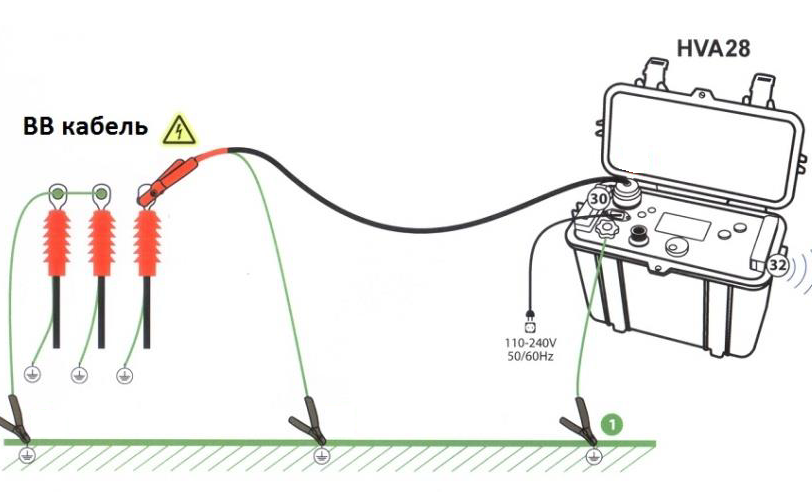

2. Испытание повышенным напряжением сверхнизкой частоты (СНЧ) кабелей среднего напряжения (6-35 кВ)

Преимущества методики:

  • Безопасно для изоляции. Испытание СНЧ проводится на очень малой частоте от 0,1 Гц до 0,01 Гц, которое не приводит к необратимым изменениям в изоляции.

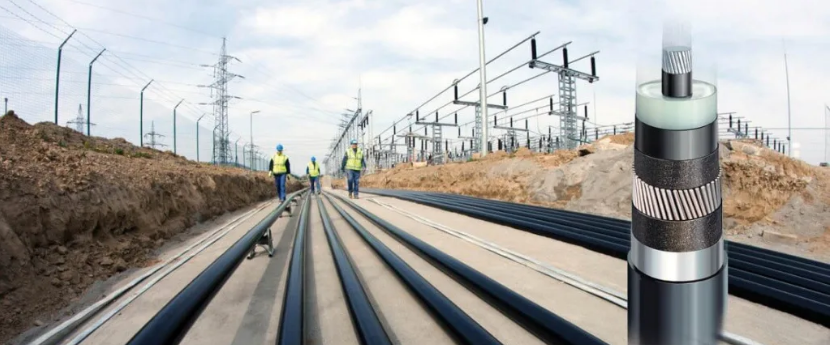

  • Нет аналогов. В соответствии с требованиями действующей нормативной документации, испытание повешенным напряжением является обязательным для всех силовых кабелей. Раньше это испытание проводилось только на постоянном напряжении, которое губительно влияло на изоляцию кабеля. Самые современные и часто применяемые при новом строительстве кабели – кабели с изоляцией из сшитого полиэтилена (СПЭ). Их категорически нельзя (!) испытывать «классическим» способом – «на постоянке», т.к в ходе такого испытания состояние изоляции сильно ухудшается. По этой причине СНЧ испытания кабелей СПЭ являются безальтернативными для кабелей СПЭ. Более того, СНЧ метод подходит для кабелей с любым типом изоляции (бумажно-масляная, резиновая и т.п), что делает его самым универсальным методом испытания кабелей.
  • Лучшее на рынке оборудование для СНЧ испытаний от компании B2.




3. Измерение тангенса дельта кабелей среднего напряжения (6-35 кВ)

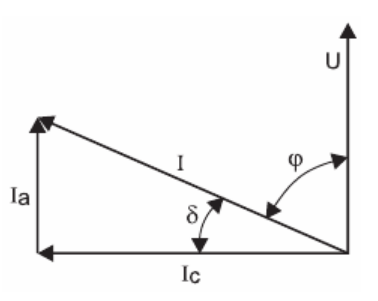

Испытания СНЧ рекомендуют дополнять измерением диэлектрических характеристик изоляции кабеля – измерением тангенса угла диэлектрических потерь (tg δ). В ходе измерения tg δ мы получаем конкретное значение параметра, т.е количественную оценку состояния изоляции (напомним, что при высоковольтном испытании результатом является статус «прошел-не прошел»). Поэтому эта информация поможет оценить НАСКОЛЬКО изоляция исправна и близка к повреждению.

Преимущества оборудования - измерение tg δ можно проводить под напряжением СНЧ, поэтому данный метод имеет все те же плюсы, что и СНЧ.

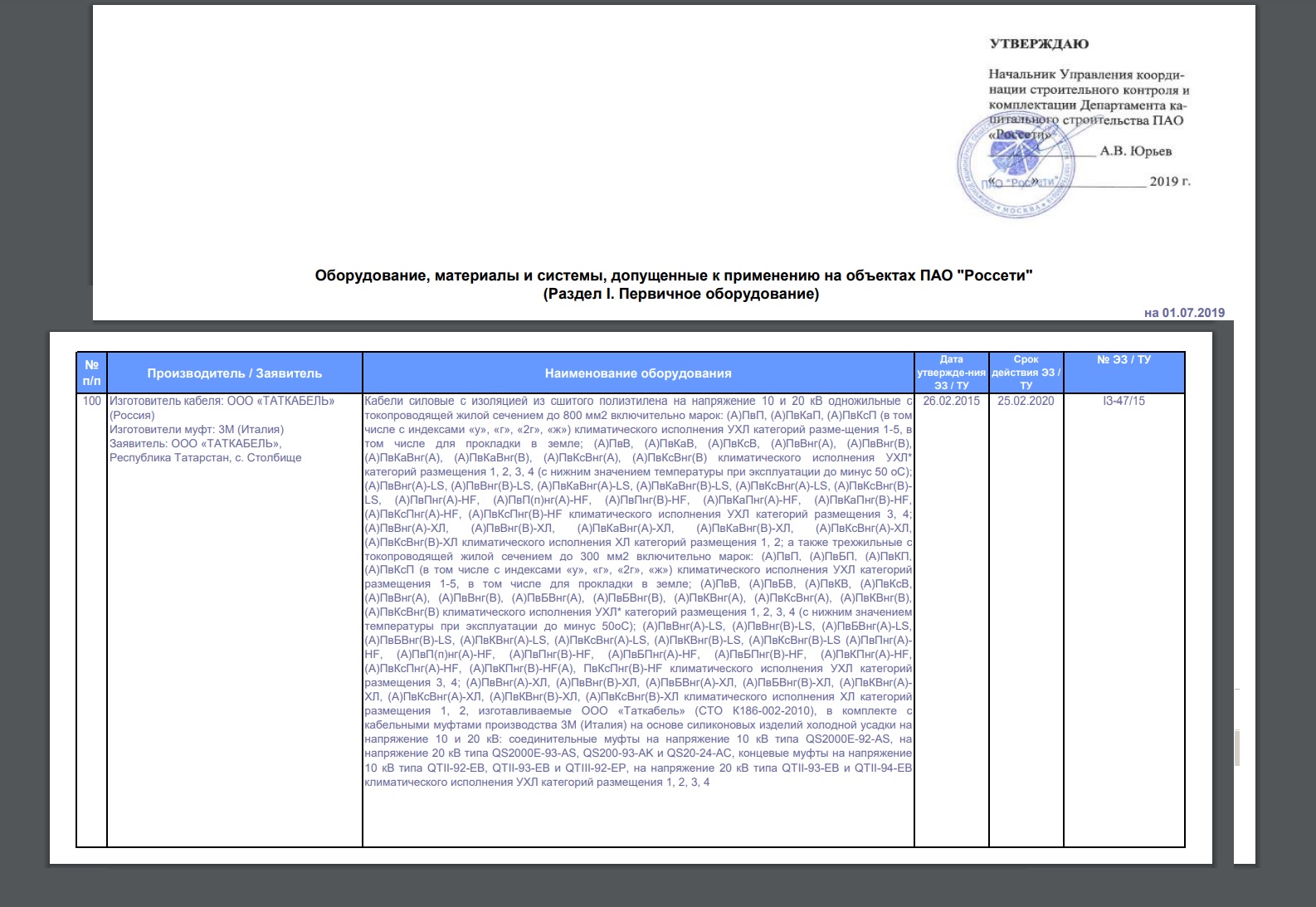

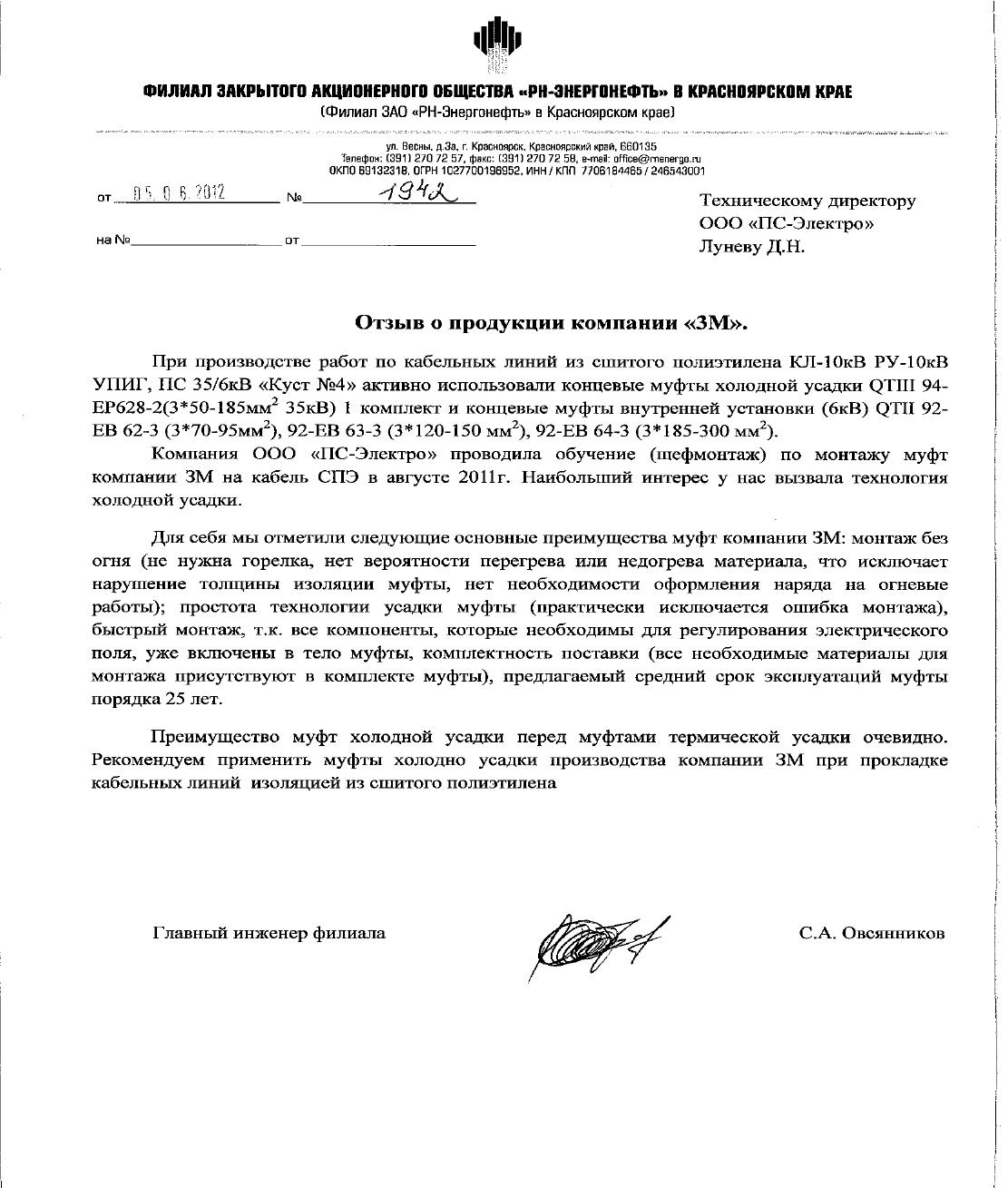

С нашей технологией знакомы энергетики крепнейших компаний России и СНГ!























Как мы работаем

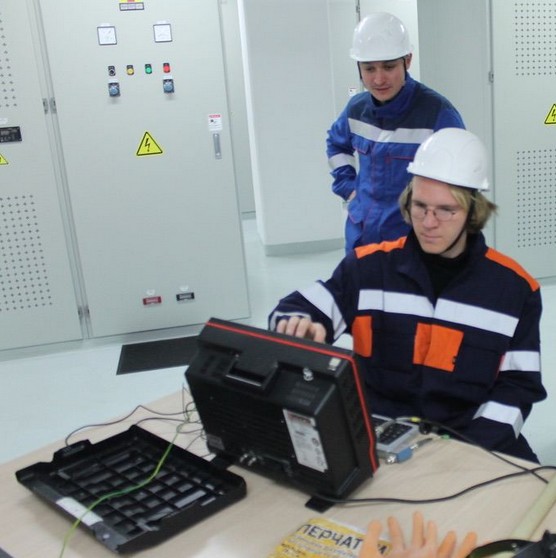

О лаборатории СвязьКомплект

Компания «СвязьКомплект» основана в 1996 г. На сегодняшний день мы является не только крупным поставщиком телекоммуникационного и электроэнергетического оборудования, но и оказываем самые современные на сегодняшний день услуги по диагностике и испытаниям силовых кабелей. В нашей зарегистрированной электролаборатории используется лучшее на рынке оборудование, внесенное в реестр СИ.

​​​​​
