Что делать, если использование газовой горелки на предприятии недопустимо?

Муфты заливные (безогневой монтаж)

Эта технология работает следующим образом. На место соединения или конец кабеля устанавливается корпус муфты. Непосредственно перед применением смешивают два компонента эластичного герметизирующего заполнителя и заливают полученную смесь в специальное отверстие в корпусе муфты. Наполнитель застывает, при этом он немного расширяется, заполняя все пустоты. Тем самым обеспечивается надежная герметизация.

Недостатком муфт холодной заливки является сложность их установки, требующая от персонала определенной аккуратности. Кроме этого, муфта получается жесткой. Несмотря на это, муфты получили значительное преимущество перед термоусаживаемыми: хорошее сцепление с металлами и пластмассами, гидрофобность и гидролитическая устойчивость в течение всего периода эксплуатации, в отличие от термоусаживаемых моделей. Компаунды, применяемые для данной технологии образуют жесткое соединение, хорошо защищают от механических повреждений, погодных воздействий, влаги и коррозии. Но! соединение получается жестким, и , в большинстве случаев монтаж не может быть выполнен на месте ремонта без переноса в ремонтный цех. Тем не менее практическое применение муфты холодной заливки получили только на напряжения до 6кВ включительно.

К недостаткам муфт данного типа следует также отнести сравнительно небольшое время хранения компонентов заполнителя, что не позволяет создавать их значительные запасы на складе.

Современный подход —муфты холодной усадки

При невозможности использования газовой горелки оптимальным вариантом будет применение муфт холодной усадки, которые выпускаются на напряжения вплоть до 110 кВ (в зависимости от конкретной модели). Муфты холодной усадки изготавливаются из силикона или EPDM-резины. Эти материалы могут растягиваться, но после того, как уберут ограничитель, возвращаться кпрежней форме. Потребителям муфты холодной усадки поставляются в растянутом виде, надетые на каркас спиральной формы из жесткого пластика. Муфта устанавливается в место соединения кабельной линии, из нее вынимается каркас, после чего тело муфты сжимается и плотно обхватывает кабель. Эластичность материала муфты и значительное давление при ее сжатии обеспечивают надежную герметизацию.

Подробный обзор монтажа соединительной муфты :

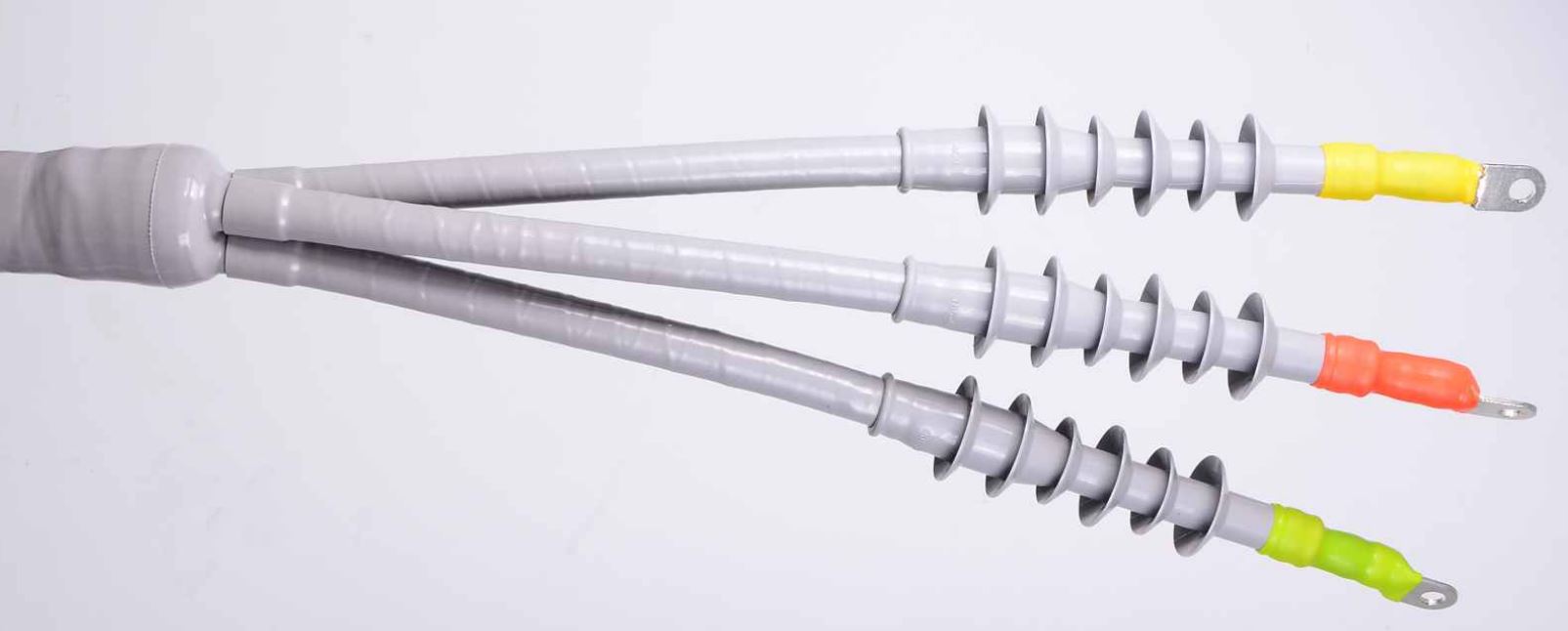

Обзор монтажа концевой муфты холодной усадки ИМАГ:

Следует отметить, что такие муфты не следует рассматривать как некий компромисс на случай невозможности применения горелки. Почти по всем основным параметрам муфты холодной усадки превосходят термоусадочные. Если для термоусадочной муфты небольшие отклонения от производственного процесса (например, неравномерный нагрев) приводят к появлению участков с уменьшенной толщиной, которые потом могут стать «слабым местом», то муфты холодной усадки имеют равномерную толщину по всей поверхности. Эластичность муфты —это для большинства применений значительное преимущество. Такая муфта хорошо выдерживает деформации, связанные с изменением температуры.

Недостатком муфт холодной усадки является более высокая цена по сравнении с другими видами муфт. Но нужно рассматривать и другие аспекты: низкий уровень отказов муфт холодной усадки, длительные сроки службы (до 45 лет), а также экономию трудозатрат сотрудников путем простого и быстрого монтажа, а не только стоимость самих муфт. Для муфт холодной усадки не нужна горелка, значит, не потребуется оборудовать хранилище для газовых баллонов. Сотрудникам, занимающимся монтажом таких муфт, необходимо иметь разве что IV группу электробезопасности. Каких-то особых навыков, вырабатываемых лишь с опытом, от них не требуется, нужно просто четко следовать инструкции по монтажу.

Выводы:

Исходя из установленных в нашей стране норм, нельзя использовать горелки на добывающих, производственных и распределительных объектах нефтегазовой промышленности, на значительной части объектов химической промышленности, на многих заводах, производящих продукты питания. Кроме этого, при проведении огневых работ, как правило, приходится останавливать производственный процесс на заводе или фабрике, где осуществляется монтаж муфты, даже если это не опасное производство. А это ведет к убыткам предприятия. К тому же, существуют непрерывные производства, остановка которых просто невозможна. И нельзя сказать, что такие нормы излишне жесткие. Правила, касающиеся пожарной безопасности —из тех, что, как говорится, «пишутся кровью». Игнорировать их нельзя хотя бы уже поэтому.

Оптимальный вариант —применение муфт холодной усадки. До недавнего времени на нашем рынке пользовались популярностью муфты холодной усадки, выпускаемые под брендом 3M. Ксожалению, сейчас с этим есть проблемы из-за санкций. Но теперь можно приобрести аналог под российским брендом ИМАГ. Эти муфты соответствуют по своим характеристикам аналогам от бренда 3M. Будем надеяться, что муфты холодной усадки ИМАГ станут важным подспорьем в возрождении отечественной промышленности, обеспечив надежное электроснабжение на российских заводах.
