Холодная усадка или термоусадка: что выбрать для кабелей 6–35 кВ?
Введение: актуальность выбора технологии муфт для кабелей среднего напряжения
В энергетике монтаж и ремонт кабелей среднего напряжения (6–35 кВ) требуют применения надежных и долговечных муфт, обеспечивающих качественную изоляцию, герметичность и защиту от внешних воздействий. На современном рынке представлены две основные технологии — холодная усадка и термоусадка.
С появлением новых производителей и брендов, а также с ростом требований по безопасности и скорости монтажа, энергетики всё чаще задаются вопросом: какую технологию выбрать?
В данной статье мы подробно рассмотрим технические особенности, преимущества и недостатки обеих технологий, опираясь на международные стандарты и практические рекомендации, включая опыт ведущих мировых производителей муфт и современные требования по отказу от открытого огня при монтаже.
1. Технологические основы холодной и термоусадки
1.1 Термоусадка: принцип и материалы
Термоусадочные муфты изготавливаются из полимерных трубок, предварительно растянутых при производстве. При нагреве (обычно с помощью газовой горелки или тепловой пушки) материал возвращается к исходным размерам, плотно облегая кабель и создавая герметичное покрытие.
Материалы:
- EVA (этиленвинилацетат)
- Полиолефины
- Сополимеры с клеевыми слоями для улучшения адгезии
Преимущества:
- Широкий ассортимент размеров и конфигураций
- Относительно низкая стоимость
Недостатки:
- Требуется аккуратный и равномерный нагрев
- Использование открытого огня повышает риск повреждений и пожара
- После усадки материал становится жестким, что снижает адаптивность к температурным колебаниям
1.2 Холодная усадка: принцип и материалы
Холодная усадка основана на использовании эластичных резиноподобных материалов (EPDM, силикон), которые предварительно растягиваются и фиксируются на пластиковом каркасе. При монтаже каркас снимается, и муфта самостоятельно сжимается на кабеле без нагрева.
Материалы:
- EPDM-резина или силиконовая резина с высокой эластичностью
- Полиуретоновые компаунды с устойчивостью к ультрафиолету и озону
Преимущества:
- Монтаж без нагрева и открытого огня
- Высокая эластичность и адаптивность к изменениям диаметра кабеля
- Длительный срок службы и устойчивость к агрессивным средам
Недостатки:
- Более высокая стоимость
- Требования к аккуратному снятию пластикового каркаса
2. Технические особенности муфт холодной усадки
Муфты холодной усадки создают постоянное радиальное прижимное давление на кабель, которое сохраняется на протяжении всего срока службы изделия. Это давление обеспечивается за счет эластичности материала, который при монтаже возвращается в исходное состояние после удаления пластикового каркаса.
Материал муфт холодной усадки — силикон или EPDM-резина — обладает уникальными свойствами:
- Адаптивность к температурным перепадам: муфта расширяется и сжимается вместе с кабелем, сохраняя герметичность даже при значительных колебаниях температуры.
- Гидрофобность силиконовых материалов: силикон отталкивает влагу, что снижает риск накопления влаги и образования токопроводящих пленок.
- Меньшее накопление органических отложений: силиконовая поверхность менее подвержена загрязнению органическими веществами, что снижает вероятность возникновения поверхностных пробоев и коронных разрядов.
- Высокая устойчивость к ультрафиолету и озону: силикон не разрушается под воздействием солнечного излучения, что особенно важно для муфт, эксплуатируемых на открытом воздухе.
- Отсутствие необходимости в клеевых слоях: в отличие от термоусадочных муфт, холодная усадка не требует термоклея, что упрощает монтаж и демонтаж при необходимости.
Эти технические особенности делают муфты холодной усадки особенно надежными в условиях сложных климатических воздействий и повышенных требований к долговечности и безопасности изоляции

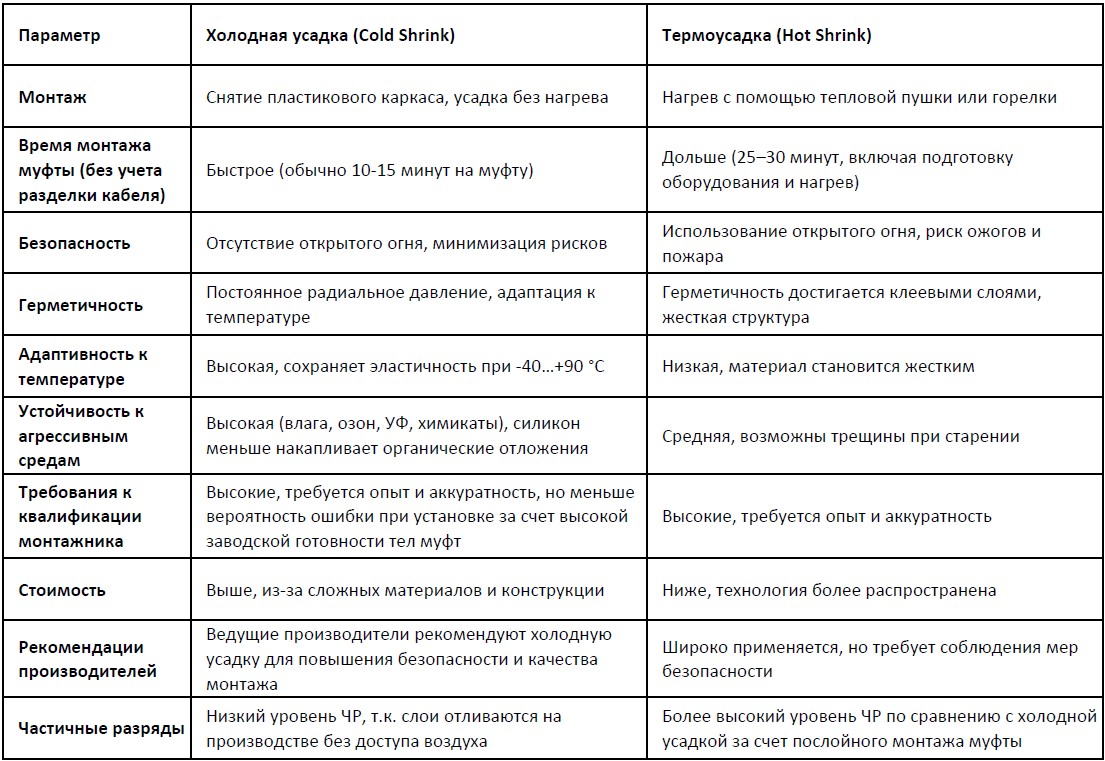

3. Сравнительный технический анализ
4. Безопасность и стандарты: отказ от открытого огня
Современные энергетические предприятия уделяют особое внимание безопасности монтажа. Использование открытого огня при монтаже термоусадочных муфт связано с риском возгорания, повреждения изоляции и травм персонала.
Холодная усадка полностью исключает использование открытого огня, что соответствует современным требованиям безопасности и рекомендациям ведущих производителей муфт.
Это особенно важно при работе в условиях ограниченного пространства, вблизи горючих материалов или в сложных климатических условиях.

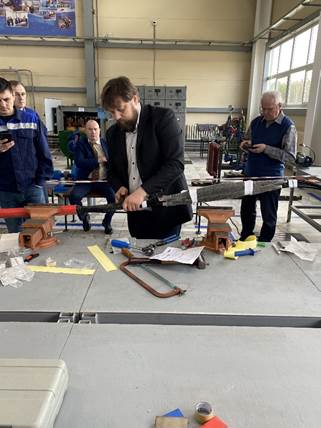

5. Практические аспекты монтажа и эксплуатации

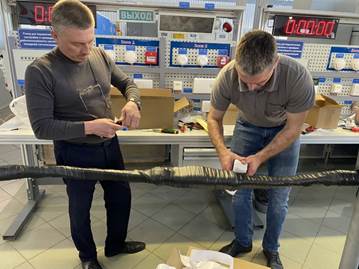

5.1 Монтаж холодной усадки
- Подготовка кабеля: очистка и разделка
- Установка тела муфты на кабель

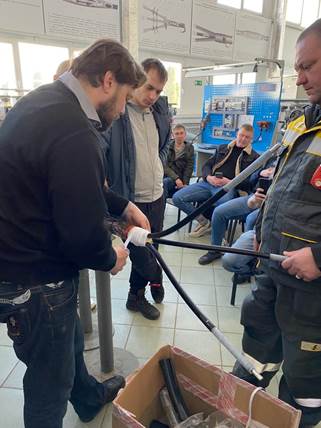

- Аккуратное снятие пластикового каркаса, позволяющее материалу усесться на кабель
- Проверка плотности прилегания и герметичности
Преимущества:
- Отсутствие необходимости в тепловом оборудовании
- Минимизация ошибок монтажа
- Возможность работы в ограниченных условиях и при низких температурах
5.2 Монтаж термоусадки
- Подготовка кабеля и установка муфты
- Равномерный нагрев муфты с помощью тепловой пушки или горелки
- Контроль температуры и времени нагрева для предотвращения повреждений
- Охлаждение и проверка герметичности
Особенности:
- Требует квалифицированного персонала
- Возможны ошибки, приводящие к неполному усаживанию или повреждению
6. Ресурс и долговечность
Исследования и практический опыт показывают, что холодная усадка обеспечивает более стабильную герметичность и защиту кабеля на протяжении всего срока эксплуатации (до 30 лет и более). Материал сохраняет эластичность, не трескается и не теряет свойства под воздействием УФ, озона и химических веществ.
Силиконовые муфты холодной усадки дополнительно выигрывают за счет меньшего накопления органических отложений на поверхности, что снижает риск поверхностных пробоев и повышает надежность изоляции.

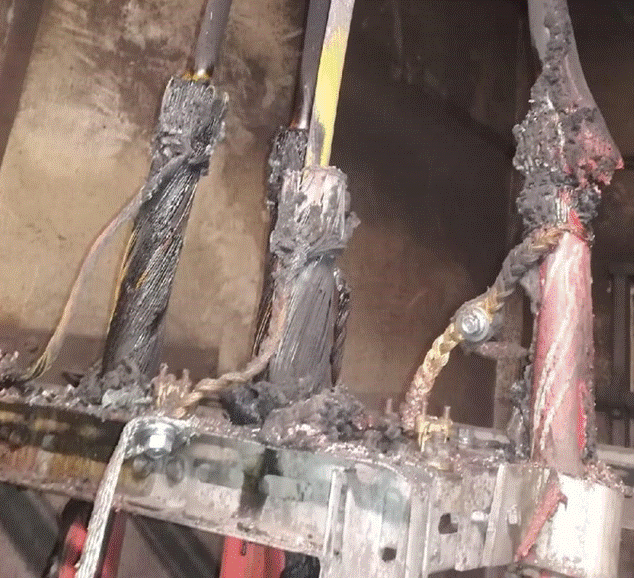

Термоусадочные муфты со временем могут терять герметичность из-за жесткости и появления микротрещин, особенно при значительных температурных колебаниях и механических нагрузках.
7. Рекомендации по выбору технологии
|
Ситуация / Требование |
Рекомендуемая технология |
Обоснование |
|
Безопасность монтажа без открытого огня |
Холодная усадка |
Исключение риска пожара и ожогов |
|
Монтаж в сложных климатических условиях |
Холодная усадка |
Высокая адаптивность к температурным перепадам |
|
Ограниченный бюджет |
Термоусадка |
Более низкая стоимость материалов |
|
Высокая квалификация монтажников |
Термоусадка |
Возможность качественного нагрева и усадки |
|
Быстрый монтаж и минимальные требования |
Холодная усадка |
Простота и скорость установки |
|
Долговечность и надежность |
Холодная усадка |
Устойчивость к агрессивным средам и механическим нагрузкам, меньший риск пробоев благодаря силиконовой поверхности |
8. Заключение
Технология холодной усадки для кабельных линий на 6–35 кВ представляет собой современное, безопасное и надежное решение, отвечающее современным требованиям энергетической отрасли. Она обеспечивает высокую скорость монтажа, минимальные риски для персонала и долговечность эксплуатации.
Термоусадка остаётся востребованной благодаря своей экономичности и широкому ассортименту, однако требует более высокого уровня квалификации и соблюдения мер безопасности.
Выбор остаётся за вами, но учитывая современные требования, отказ от открытого огня и рекомендации ведущих производителей муфт, холодная усадка становится оптимальным решением. Более высокая цена изделия компенсируется экономией на запасе кабеля, снижением затрат на монтаж и минимизацией простоев в производстве, что делает этот вариант наиболее выгодным и надёжным для монтажа и ремонта кабелей среднего напряжения.
В настоящий момент мы готовим новый материал о типичных ошибках при монтаже кабельных муфт.
Присылайте свои примеры ошибок (фото, видео, описания), вопросы по монтажу или замечания — включим в материал для практической пользы всем.
