ИКЗ Horstman для сетей 6-220кВ сделают вашу сеть умнее!



Компания "СвязьКомплект" - официальный дистрибьютор компании Horstmann, предлагает широкий ассортимент индикаторов короткого замыкания (ИКЗ) для кабельных и воздушных линий на 6кВ-220кВ, которые можно интегрировать в SCADA системы через любой современный протокол передачи данных: Modbus, IEC60870-5-101, IEC60870-5-104, DNP3 и другие (по запросу).







Какие задачи решают ИКЗ?

Индикатор короткого замыкания (ИКЗ) - устройство, определяющее путь протекания тока короткого замыкания и позволяющее быстро выполнить локализацию поврежденного участка электрической сети среденего или высокого напряжения.

Электрические сети "умнеют"

Электрические сети так же, как и многие элементы современного мира, стремительно развиваются, стремясь к цифровизации и эффективности.

Сеть должна становиться более умной и гибкой, так как ей приходится выдерживать постоянный рост потребления электроэнергии (ЭЭ) и управлять множеством источников ЭЭ.

Именно поэтому важным трендом, влияющим на развитие сетей, стала концепция Smart Grid (интеллектуальная сеть).

Интеллектуальная сеть - это электрическая сеть, применяющая цифровые технологии для мониторинга и управления передачей ЭЭ от источников генерации до конечных потребителей.

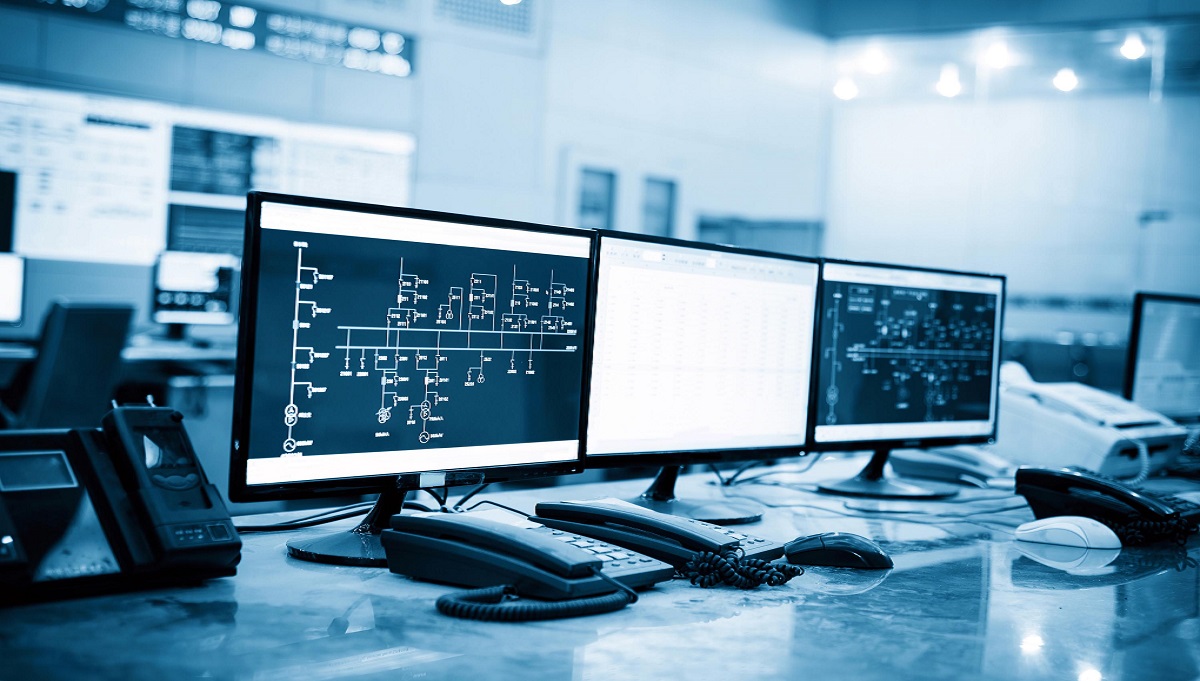

SCADA система это инструмент, применяемый для обеспечения концепции Smart Grid.

SCADA (supervisory control and data acquisition - диспетчерское управление и сбор данных) - это программный комплекс, предназначенный для разработки или обеспечения работы в реальном времени систем сбора, отображения информации об объекте мониторинга/управления. SCADA может быть частью АСУ ТП (автоматизированная система управления технологическим процессом), АСКУЭ (автоматизированные системы учета энергоносителей) или различных систем мониторинга.

Модели ИКЗ Horstmann с возможностью интеграции в SCADA

Индикаторы КЗ для кабельных линий серии ComPass B:

Особенности

  • Индикатор с указанием направления на неисправность
  • Обнаружение ОЗЗ в сетях с изолированной нейтралью
  • Полностью автоматическая калибровка напряжения
  • Легкая и гибкая настройка
  • Внутренняя память
  • Удаленная сигнализация через свободно программируемые реле
  • Мониторинг режимных параметров сети

Преимущества

  • Наличие RS485/MODBUS, возможность передачи данных и удаленной конфигурации устройства
  • Датчики тока,  адаптированные для ячеек популярных производителей либо универсальные

В модели ComPass B 2.0 есть дополнительные функции:

  • Высокоточное измерение токов и напряжений с погрешностью 0,5%
  • Измерение температуры
  • Дополнительный метод обнаружения ОЗЗ – устойчивое ОЗЗ (VNE)

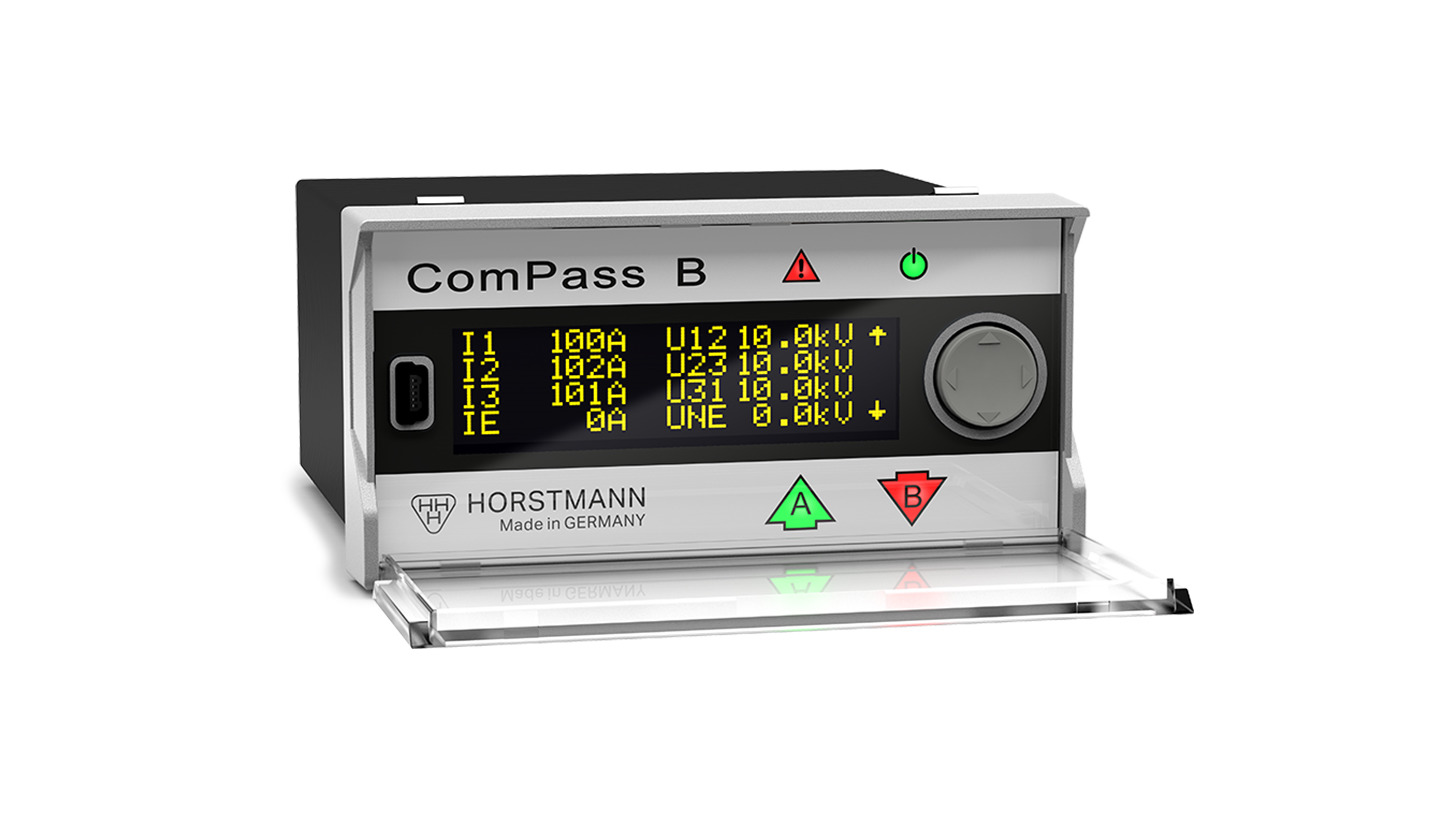

Основной блок индикатора СomPass

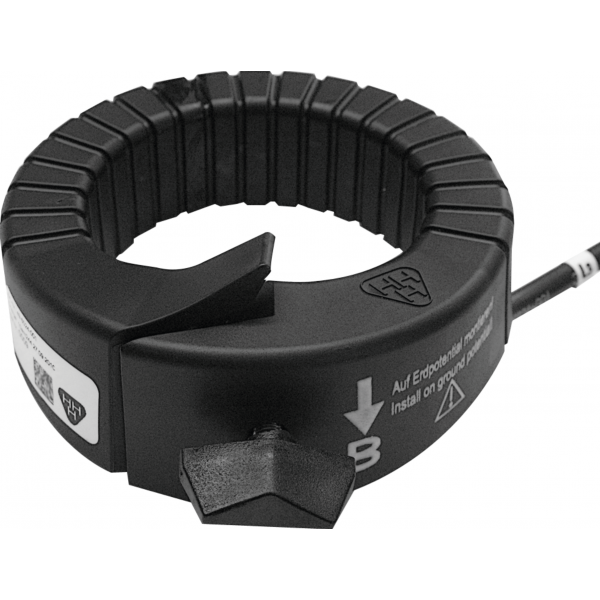

Пример датчика тока для СomPass

Индикаторы КЗ для воздушных линий серии Smart Navigator 2.0:

Особенности

  • Обнаружение межфазный и одновазных КЗ
  • Светодиодная индикация с видимостью на 360 градусов
  • Индикация состояния батареи
  • Восстановление в зависимости от типа: ручное, автоматическое по времени, по возврату тока/напряжения
  • Возможна установка на воздушные линии, находящиеся под напряжением
  • Удаленная настройка и обновление (из SCADA, браузера)а так же локально через USB-передатчик
  • Удаленный мониторинг: измерение тока, потокораспределения нагрузки и температуры проводника
  • Два исполнения:

- Smart Navigator 2.0 MV - до 46 кВ

- Smart Navigator 2.0 HV - до 220 кВ

Преимущества

  • Поддерживает MODBUS, DNP3, 104, 101 и др протоколы
  • Не требуется оперативного питания

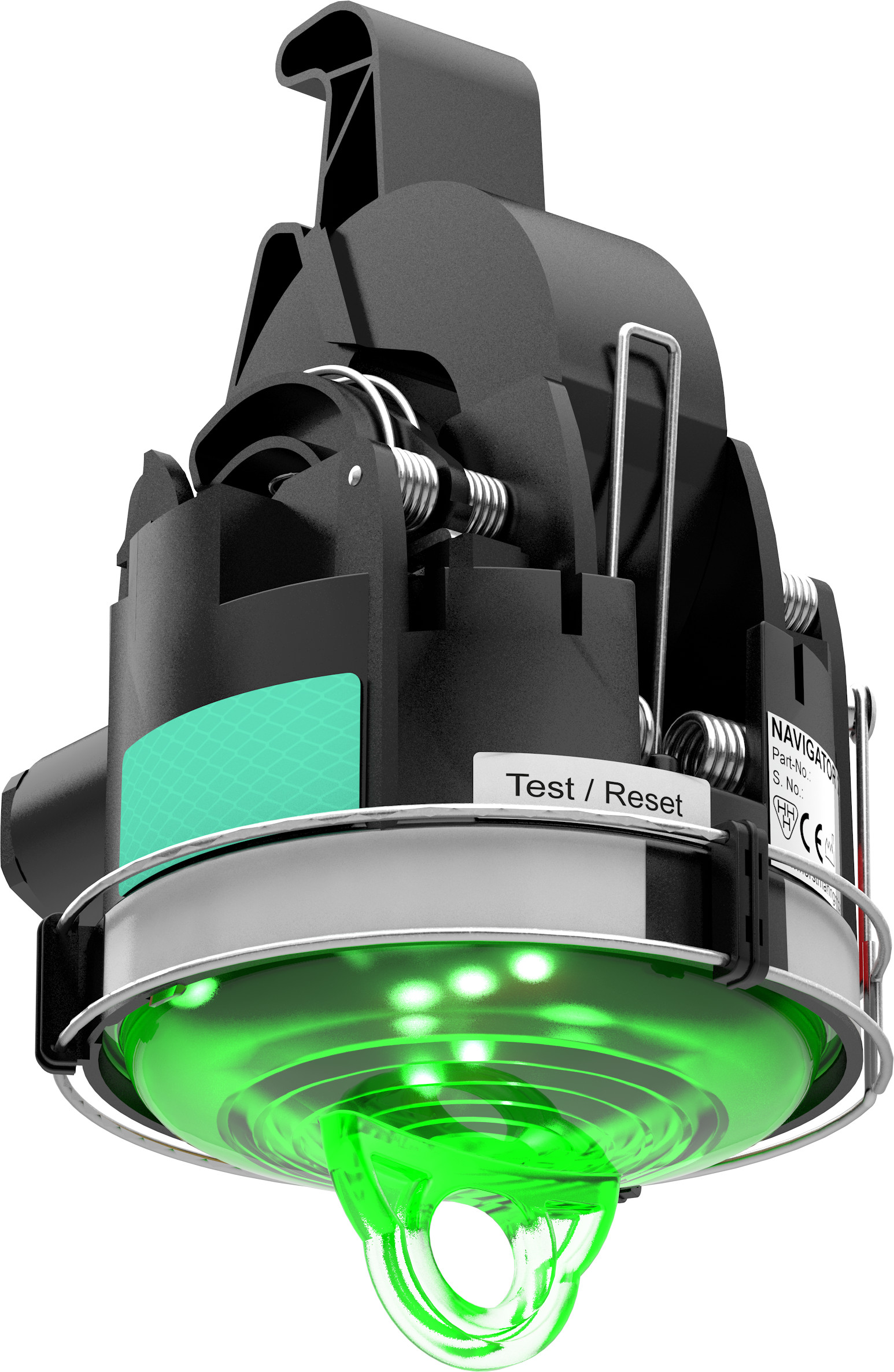

Smart Navigator 2.0 MV (до 46 кВ)

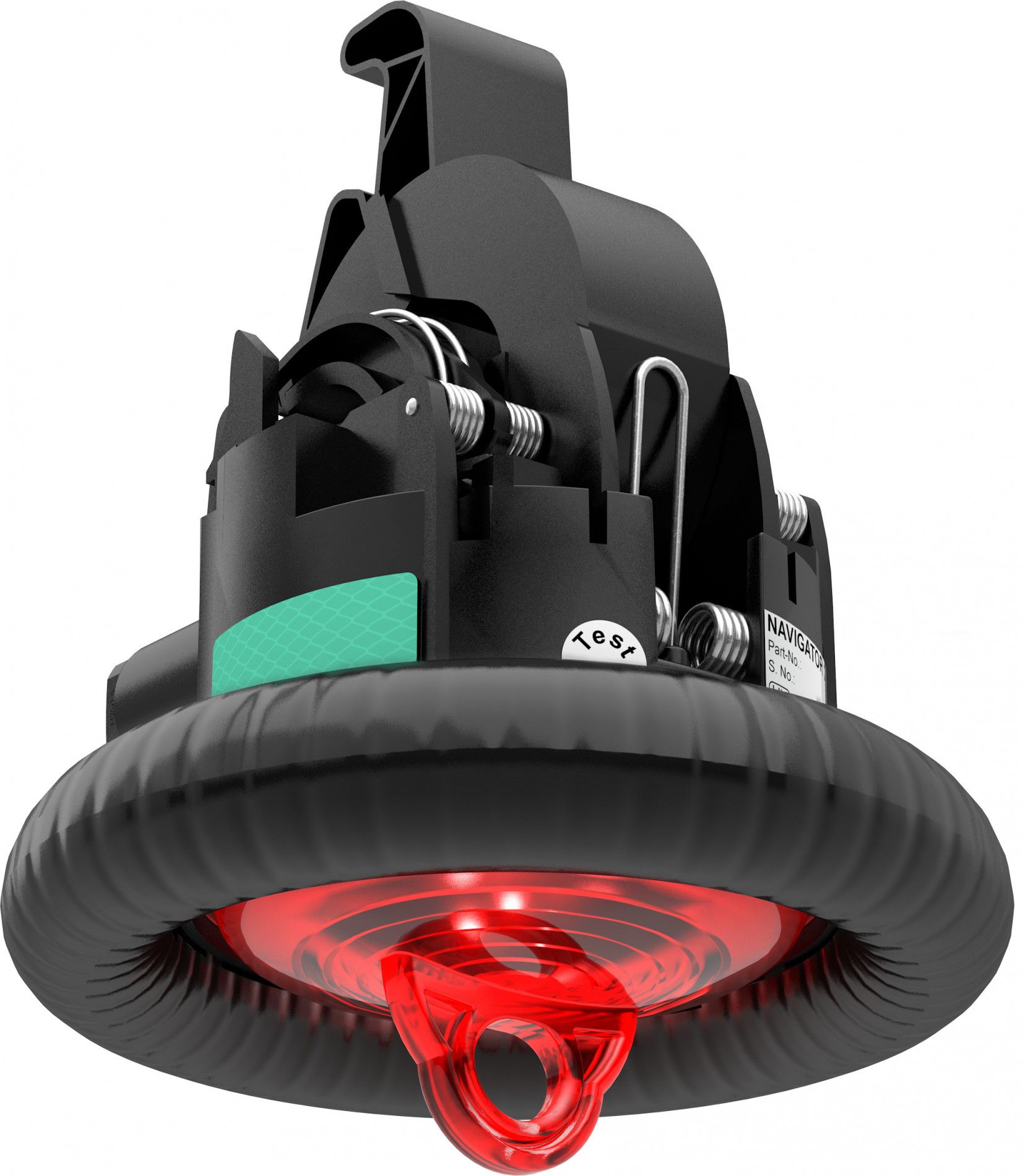

Smart Navigator 2.0 HV (до 220 кВ)



​​​




Более подробно ознакомиться с ассортиментом продукции Horstmann, а также выбрать необходимые артикулы Вы сможете в каталоге.






Индикаторы HORSTMANN уже используют:








Оставьте заявку, чтобы получить специальные условия на закупку ИКЗ:


* - Обязательное для заполнения
