ИКЗ в сетях нефтедобывающей компании: кейс по установке индикаторов короткого замыкания на ВЛ 35кВ

В компанию «ИМАГ» поступил запрос от крупной нефтедобывающей компании  на оснащение в рамках опытной эксплуатации воздушной линии электропередачи (ЛЭП) А - Б (название изменено) 35 кВ индикаторами короткого замыкания. ЛЭП имеет три отпайки на ПС В, на ПС Г и на ПС Д.

В данном случае были использованы индикаторы ИМАГ-LL для оснащения линии.

ИМАГ-LL - индикатор короткого замыкания для воздушной линии, которые обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности локально сигнализируют три ярких мигающих светодиода с обзором на 360 градусов. Информацию о неисправно- сти и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.

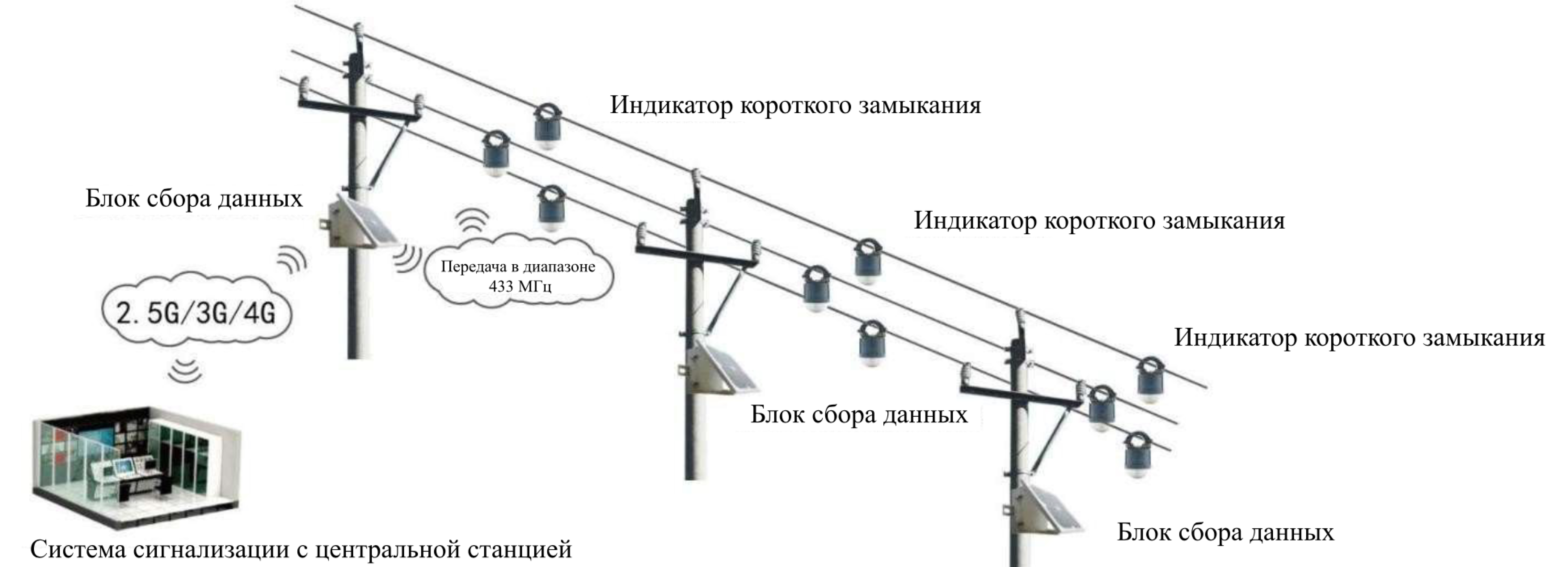

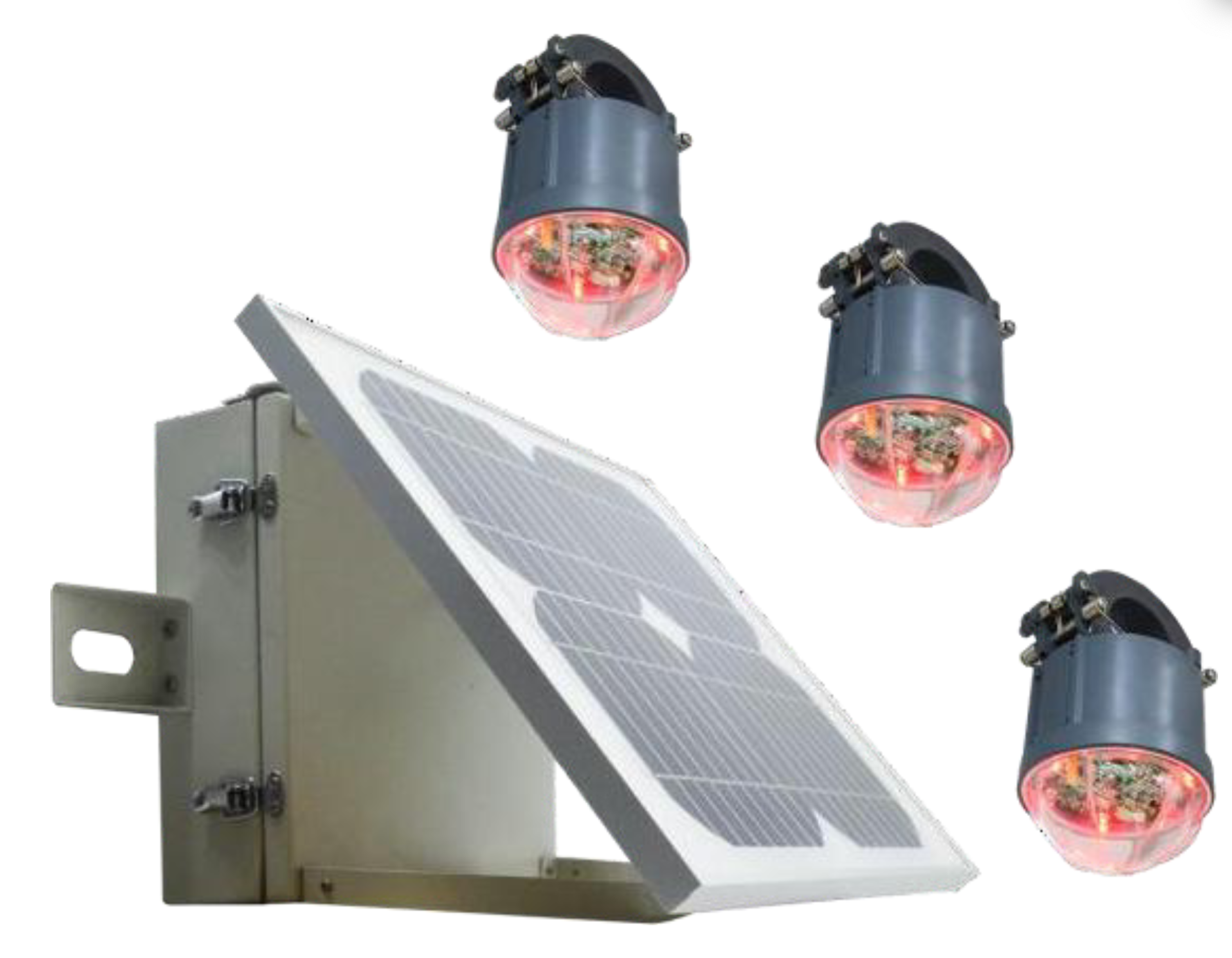

Индикатор представляет собой автономный датчик c литиевой батареей. Прибор не питается от линии, срок службы батареи до 20 лет. Собранную информацию три датчика передают на устройство Pole Master, которое устанавливает поблизости на опору, и имеет перезаряжаемый литиевый аккумулятор, заряжаемый от солнечной панели.

Каждое устройство ИКЗ легко и надежно закрепляется на фазном проводнике воздушной линии. В каждой точке мониторинга используется набор из трех устройств ИКЗ одного Блока Передачи Данных.

Выбор места установки ИКЗ в сети

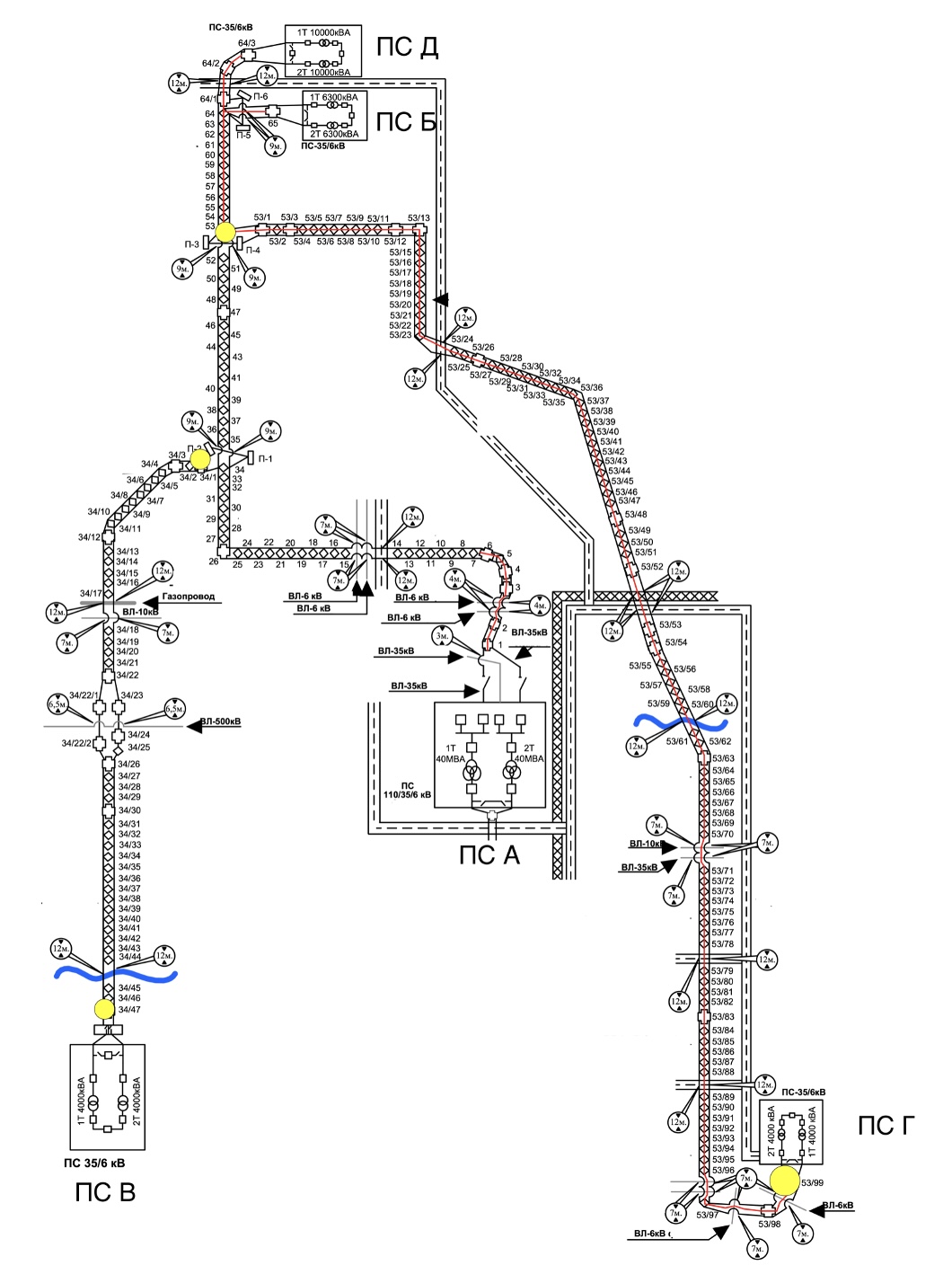

В данной сети был использован один комплект индикаторов. В данном случае наиболее эффективным является применение этого комплекта на отпайках линии. Это позволяет исключить необходимость исследовать всю отпайку во время поиска причины короткого замыкания. Рассматриваемая линия имеет три отпайки. Поопорная схема линии представлена ниже.

Выбор места установки ИКЗ в сети «ЛУКОЙЛ»

Для выбора отпайки, на которой будет установлен комплект индикаторов, необходимо проанализировать информацию о протяженности отпаек и транспортную доступность до отпайки, что сильно влияет на время, затрачиваемое на на поиск места повреждения.

Как видно из таблицы, отпайка на ПС Г является самой протяженной. Помимо этого, имеется пересечения с речкой, а большая часть опор установлена в болотистой местности. Поэтому для установки была выбрана отпайка от опоры №54 на ПС Г.

ВЛ-35кВ А - Б
Начальная точка Конечная точка Длина линии, км Марка провода
ПС А 110/35/6 кВ ПС Б 35/6 кВ 20 АС-120/19
Опора №34 ПС В 35/6 кВ 11,7 АС-120/19
Опора №54 ПС Г 35/6 кВ 30 АС-120/19
Опора №64 ПС Д 35/6 кВ 0,4 АС-120/19

Установка индикаторов ИМАГ на линию под напряжением

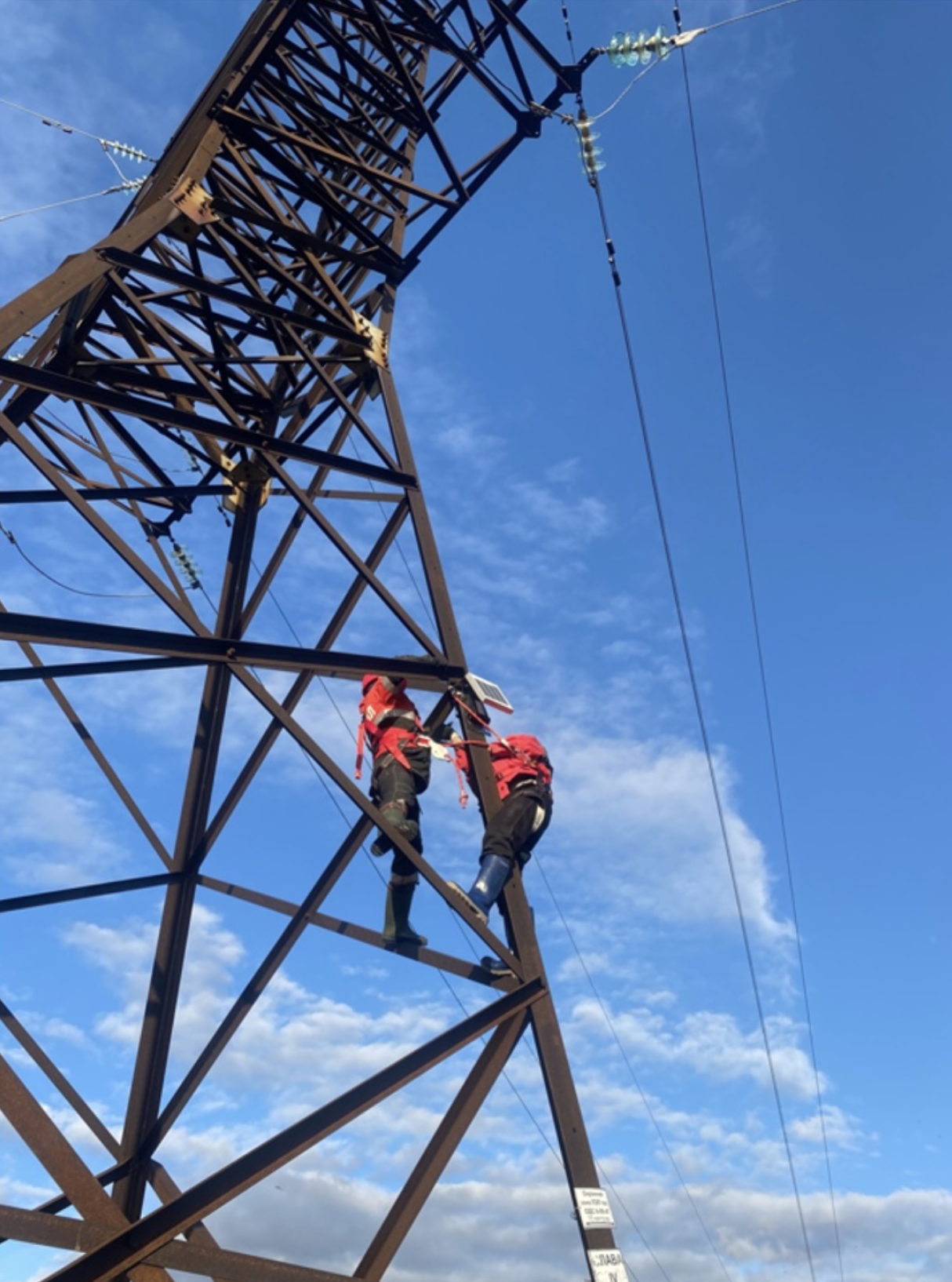

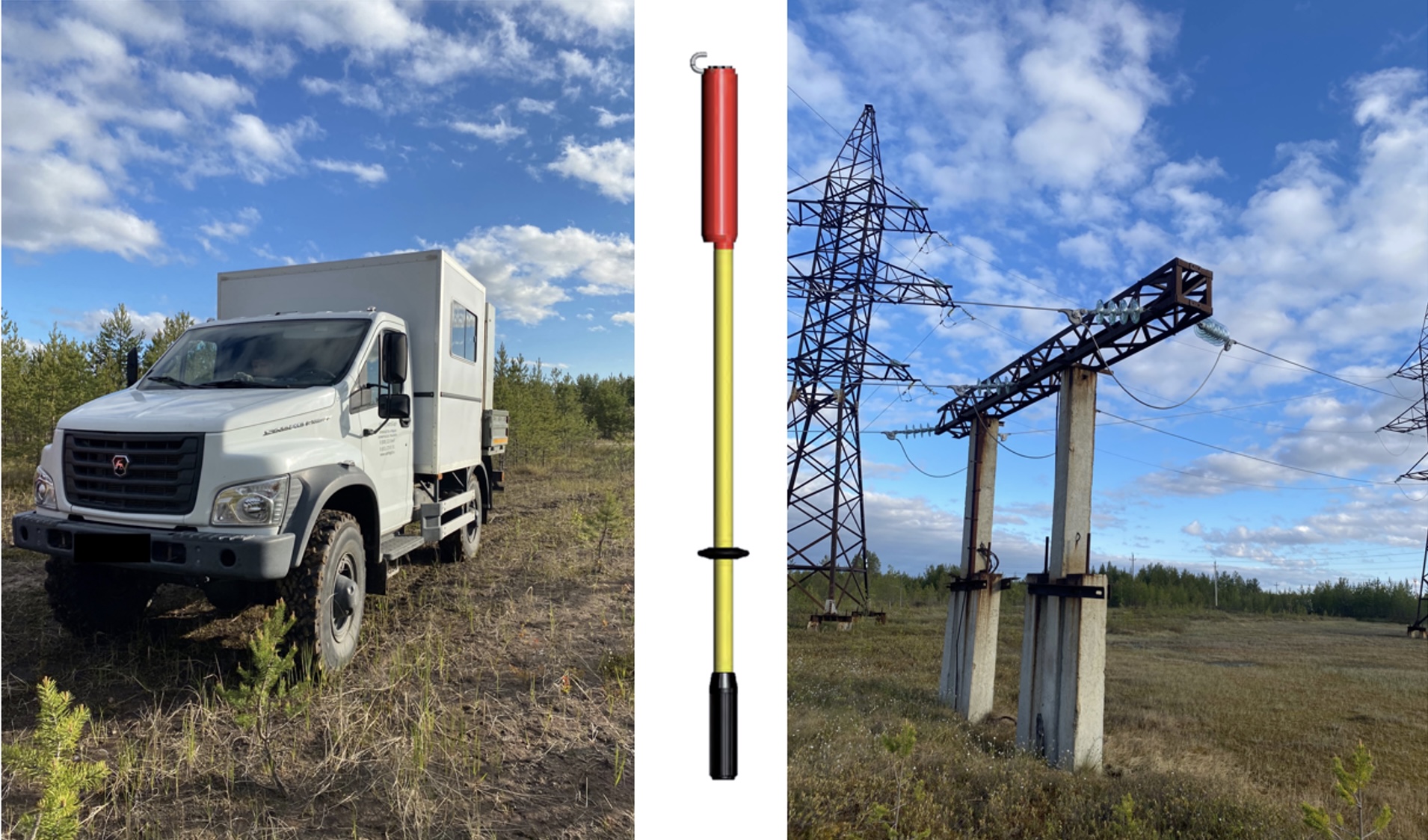

В связи с отсутствием запланированных отключений линии было принято решение производить установку на линию под напряжением. Отпайка для линии 35 кВ имеет порталы, которые позволяют выдержать требуемое расстояние между разными цепями линии. Помимо этого, применение высокопроходимого спецтранспорта является затруднительным, поэтому было принято решение устанавливать ИКЗ возле портала. Установка индикаторов производилась изолирующей штангой 2 метра со специальным креплением.

Установка индикаторов Horstmann на линию под напряжением

Процедура установки с применением штанги требует выполнения несложной последовательности, описанной ниже. Индикаторы монтируются на линию с помощью специального монтажного инструмента с изолирующей штангой (рисунок А). Сначала поместите индикатор в стакан монтажного инструмента, откройте и зафиксируйте разъемную катушку трансформатора тока (рисунок Б). Затем с помощью инструмента отведите и зафиксируйте подпружиненные держатели (рисунки В, Г). Расположите провод внутри разомкнутой катушки трансформатора тока и надавите индикатором вверх (на линию). Когда к индикатору будет приложено достаточное усилие, подпружиненные держатели освободятся, катушка защелкнется и зафиксирует индикатор на проводе, а монтажный инструмент отделится от индикатора (рисунок E).

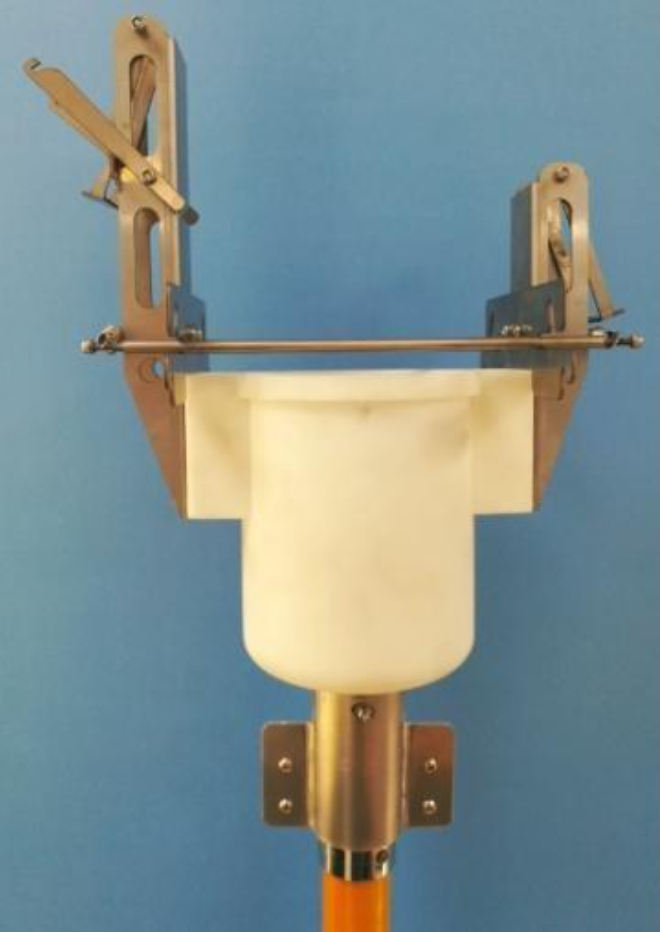

Рисунок А

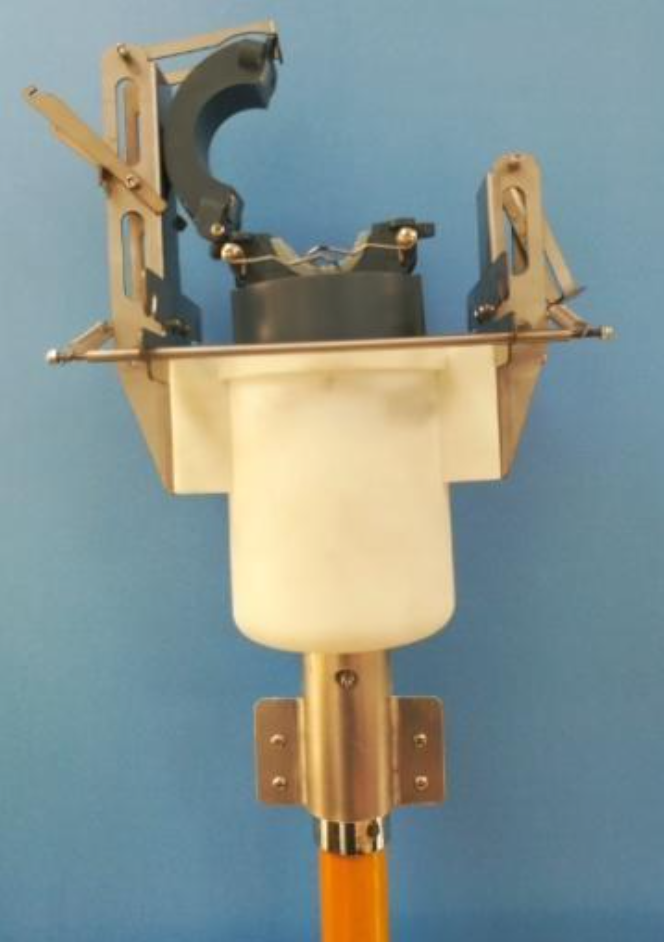

Рисунок Б

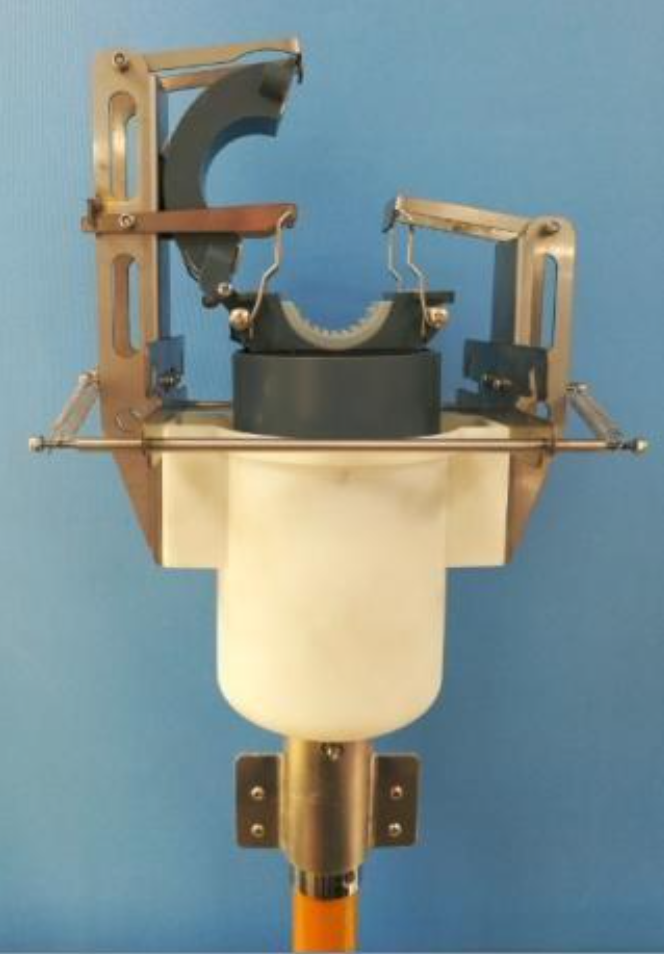

Рисунок В

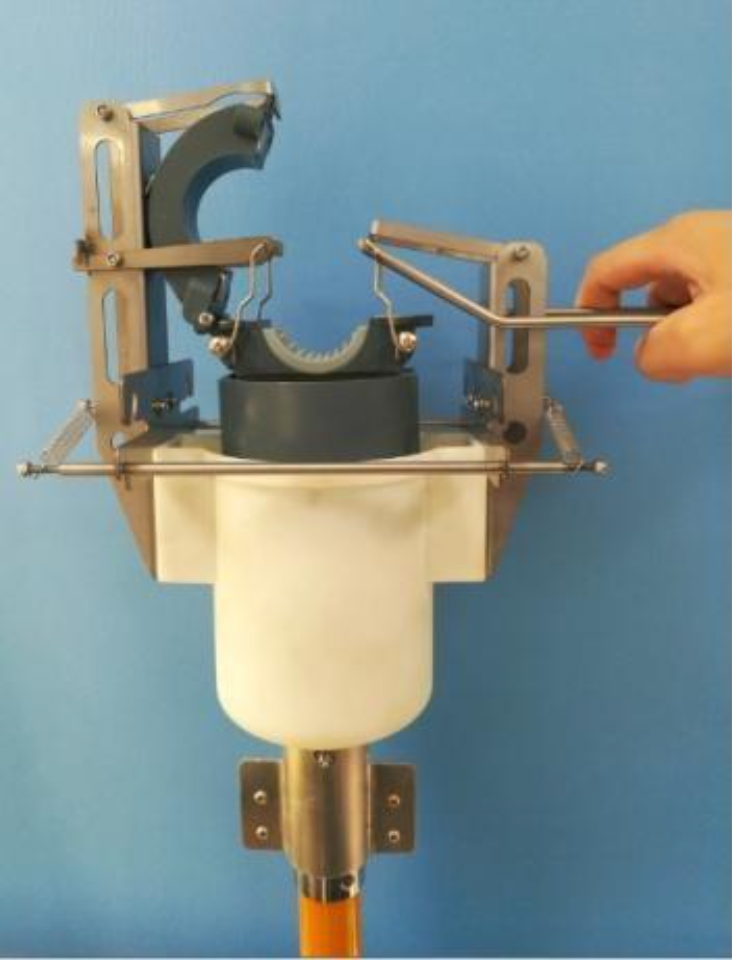

Рисунок Г

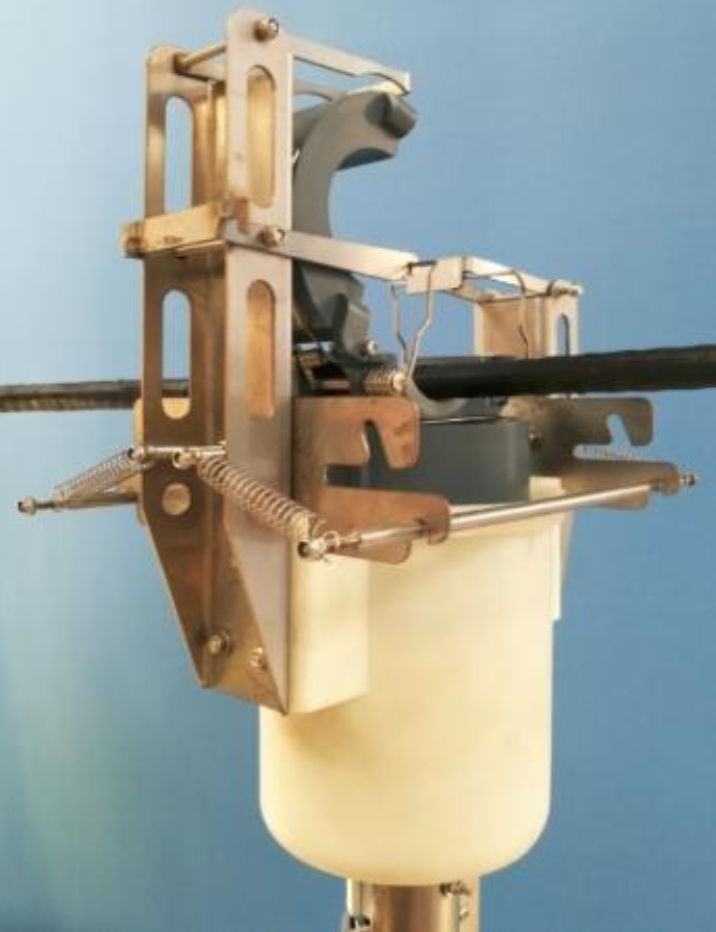

Рисунок Д

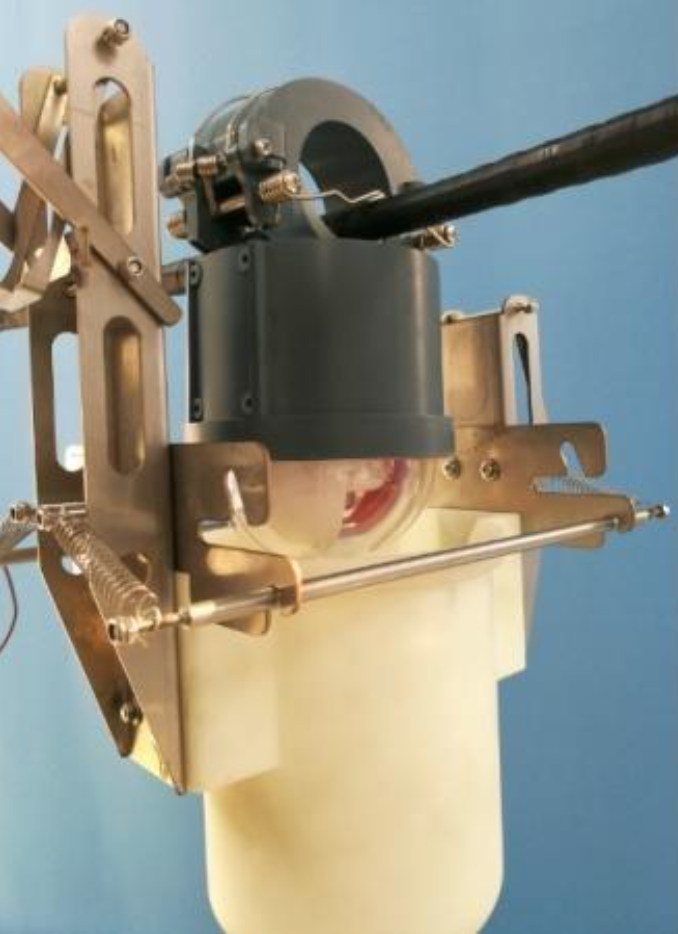

Рисуное Е



Помимо трех индикаторов необходимо установить блок передачи данных с солнечной панелью. Для установки блока используются стяжные металлические хомуты. Расстояние между блоком передачи данных и индикаторами не должно превышать 50 метров.

Итого

  • Клиенту в крупной нефтедобывающей компании были поставлены ИКЗ ИМАГ-LL, которые позволяют локализовать повреждения короткого замыкания. А благодаря передачи данным по GSM оповещения о месте КЗ могут быть переданы по SMS, email или SCADA.
  • Помимо передачи данных о КЗ индикаторы передают информацию о токах, напряжениях, температуре проводника и окружающей среды. Это предоставляет дополнительные возможности при анализе состояния линии.
  • Установка производилась на линию под напряжением, что позволило не нарушать режим работы сети.
