Как индикаторы короткого замыкания (ИКЗ) помогают экономить время и деньги?

индикатор короткого замыкания, ИКЗ

В этом материале мы рассмотрим, зачем нужны индикаторы тока короткого замыканиям, по какому принципу они работают и как их применение помогает энергетикам экономить деньги и время!

Сегодня в энергетике России наблюдается явный дисбаланс финансирования и обслуживания распределительных сетей различных уровней мощности. Источники генерации электроэнергии, а также распределительные сети высокого класса мощности имеют приоритет в субсидировании.

Электрические сети среднего класса напряжений (мощностью 6 – 35 кВ) наиболее изношены, оборудование и линии электропередач порой насчитывают десятки лет. В таких условиях значительно возрастает число аварий ЛЭП, обусловленных влиянием неблагоприятных условий окружающей среды. Наибольшее число обрывов случается во время обледенения. Упавшие ветки деревьев способны запутать провода, вызвав короткое замыкание. Пробои изоляторов и другие причины коротких замыканий очень усложняют работу инженеров и монтёров, обслуживающих эти линии.

индикаторы тока короткого замыкания

Чаще всего приборы для мониторинга линий электропередач отсутствуют, и место возникновения замыкания приходится определять визуально, что отнимает много времени и ведёт к длительному отключению электроснабжения. В связи с этим возникает необходимость в применении специального оборудования, способного определить обрыв и замыкание на линии, а также указать место аварии.

Как работают индикаторы короткого замыкания?

Для устранения этих проблем в развитых странах широко применяются индикаторы короткого замыкания (ИКЗ). В зависимости от назначения, выпускаются эти устройства следующих типов:

  • ИКЗ, устанавливаемый в ячейку Контрольно-распределительного устройства подстанции. Сигнализирует о повреждении кабельных, а также воздушных линий электропередач.
  • ИКЗ, монтирующийся на опору ЛЭП. Используются для мониторинга воздушных линий.

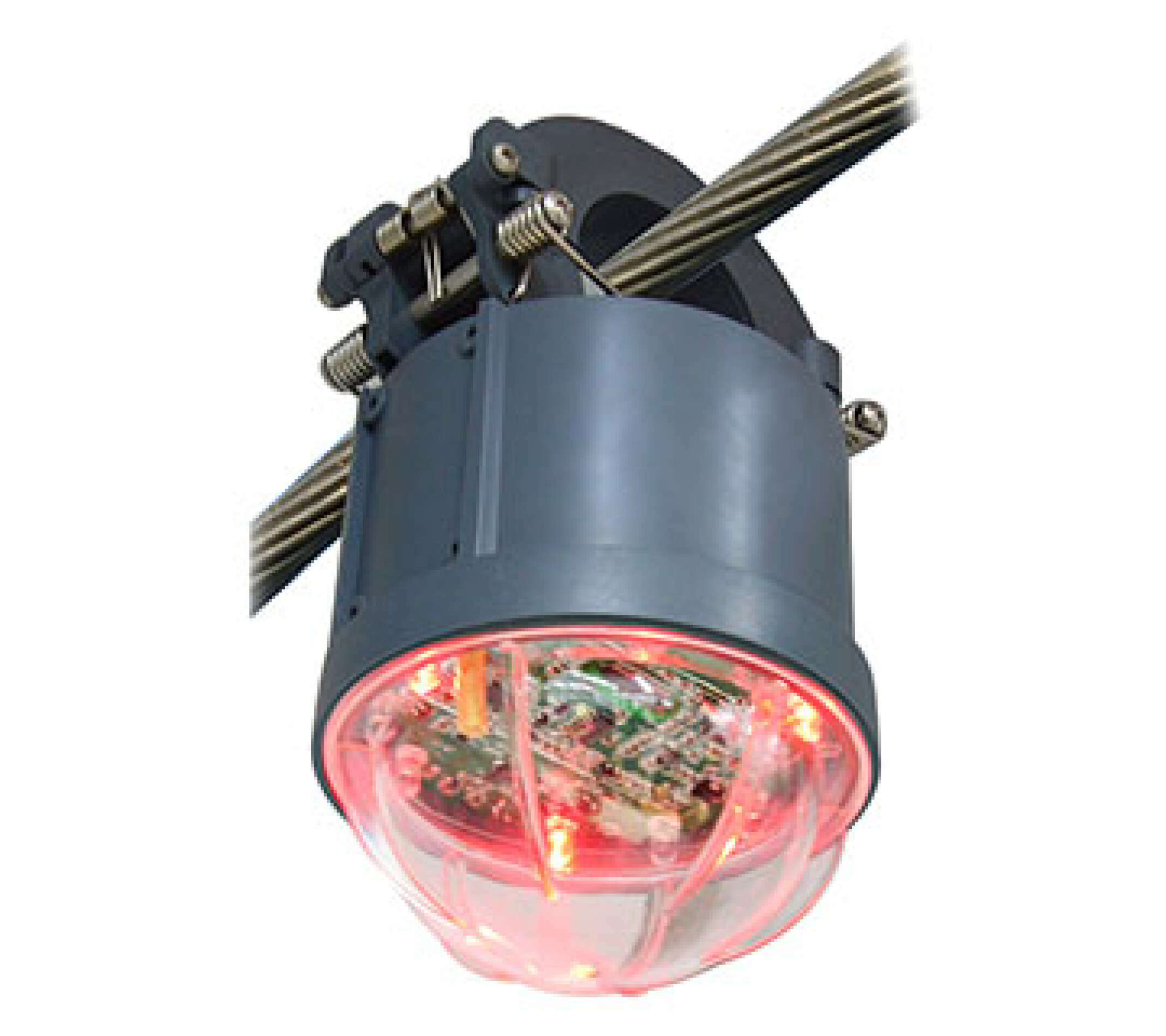

  • ИКЗ для установки на провод линии. То же назначение.
  • ИКЗ для монтажа на кабеле высокого напряжения.

Технологий определения тока короткого замыкания существует множество. Некоторые индикаторы (например, роторного типа), после срабатывания нужно перезапускать. Эти индикаторы имеют в своём устройстве пружину, удерживающую ротор, пока ток КЗ не преодолеет её силу и не заставит индикатор сработать.

Другие индикаторы (жидкостного типа) состоят из жидкости и гранул, содержащихся в прозрачном корпусе. Под воздействием магнитного поля КЗ гранулы смешиваются с жидкостью, окрашивая её. Спустя четыре часа после устранения КЗ, гранулы отделяются, и жидкость приобретает свой первоначальный цвет.

Индикаторы, предназначенные для установки на провод, самостоятельно способны определять порог срабатывания путём автонастройки.

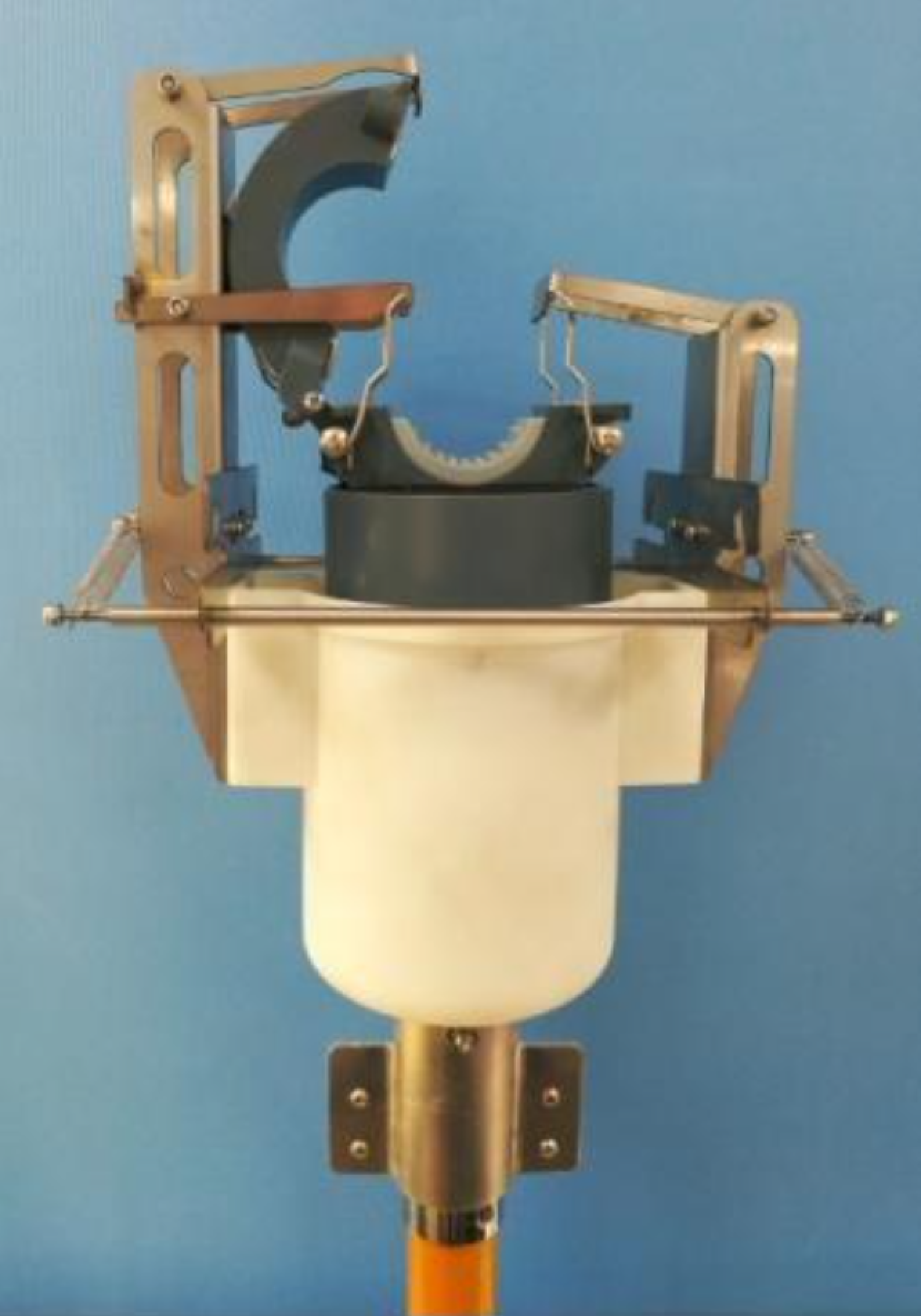

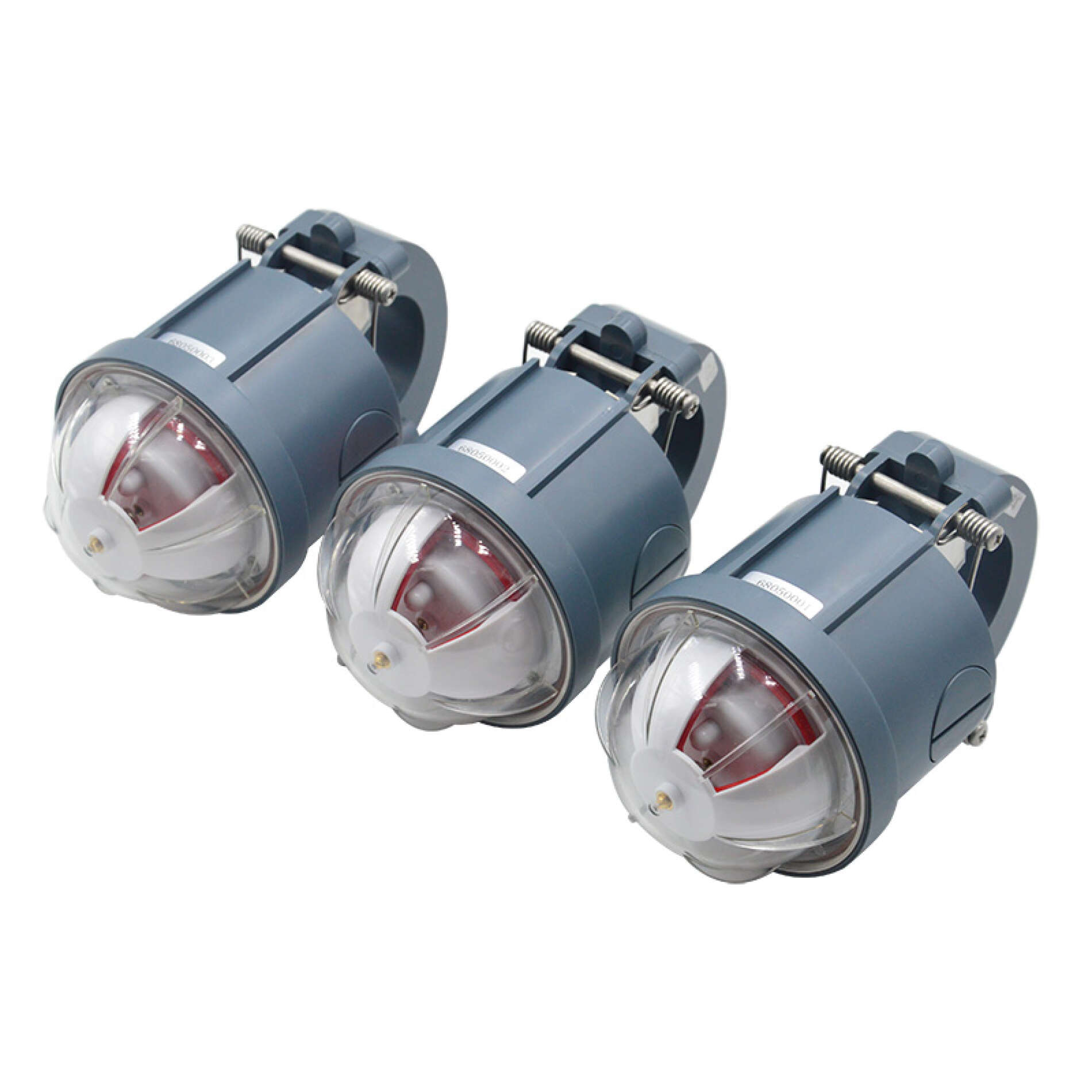

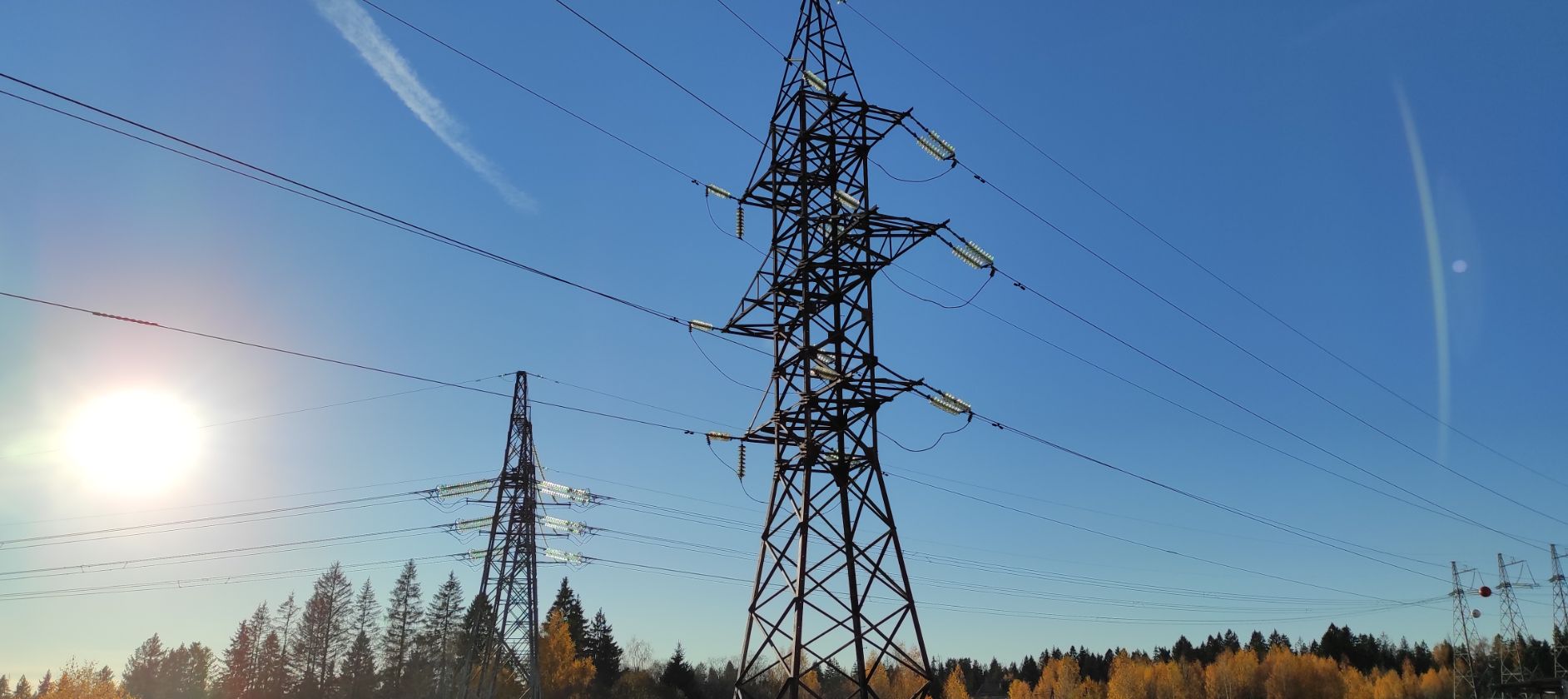

ИКЗ для установки на провод

Как ИКЗ экономят деньги?

Потребление электроэнергии населением в последние годы значительно возросло. Множество бытовых электроприборов, используемых населением, техника заводов и предприятий заставляют энергосеть работать на пределе возможности. В таких условиях аварии в системе электроснабжения неизбежны, учитывая её состояние.

Как уже упоминалось, место обрыва или замыкания линии электропередач, в нашей стране определяется дедовским методом. Оперативно-выездная бригада едет и осматривает линию, пока не найдёт проблемное место. Принимая во внимание, что страна наша очень просторна, расстояние между населёнными пунктами часто достигает несколько десятков километров. Следовательно, чтобы просто объехать такую высоковольтную линию, потребуется много часов. А учитывая, что аварии на линии случаются отнюдь не в хорошую погоду, то передвижение по нашему бездорожью займёт ещё больше времени.

Как ИКЗ экономят деньги?

Кроме того, длительный недоотпуск электроэнергии потребителям приводит к убыткам. Количество жалоб в таких условиях возрастает, что может привести к наложению штрафов на энергоснабжающую организацию.

Применение в энергетике индикаторов короткого замыкания, позволяет значительно снизить расходы на оплату рабочего времени монтёров оперативно-выездных бригад, амортизацию транспорта, расходов на горюче смазочные материалы для техники. При использовании ИКЗ в системе распределительных сетей, устранение неисправности сводится к непосредственному выезду бригады к месту аварии и восстановлению целостности линии.

Современные технологии ИКЗ, способны немедленно передать на пульт диспетчера информацию не только о повреждении, а и о месте его локализации. Статистически определено, что использование индикаторов короткого замыкания сокращает время поиска неисправности более чем в два раза, а на некоторых участках – в три раза. Срок окупаемости такого оборудования не превышает два с половиной года, при условии приобретения аппаратуры надёжных, проверенных фирм.

Какие индикаторы короткого замыкания купить?

На рынке специального оборудования для электросетей средней мощности представлены индикаторы компании ИМАГ, которые имеют разные исполнения, что позволяет выбирать необходимый ИКЗ под конкретную задачу.

Рассмотрим номенклатуру ИКЗ компании ИМАГ:

Серия ИКЗ

 Связь

Т экспл, °С

Питание

Место установки

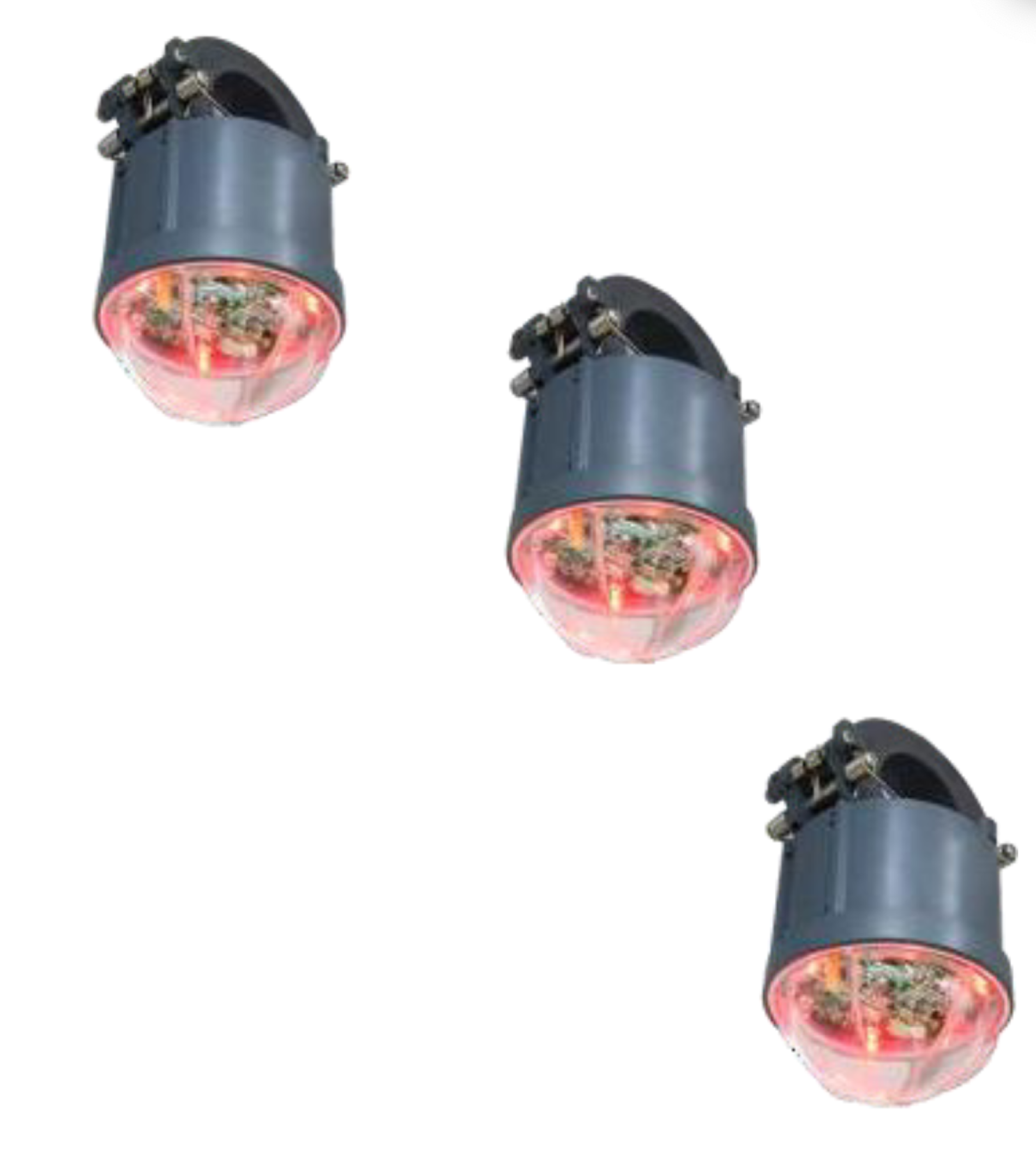

ИМАГ-LL

  • Локально - через беспроводной пульт ИМАГ-FPI

-40~+70°C

Встроенная батарея

На кабель высокого напряжения

ИМАГ-LL-Remote
  • Локально - через беспроводной пульт ИМАГ-FPI
  • RS485, SCADA: IEC101, IEC104, DNP3.0, Modbus

-40~+70°C

Встроенная батарея, солнечная панель

На кабель высокого напряжения
ИМАГ-LF
  • Локально - через беспроводной пульт ИМАГ-FPI

-40~+70°C

Встроенная батарея

На кабель высокого напряжения

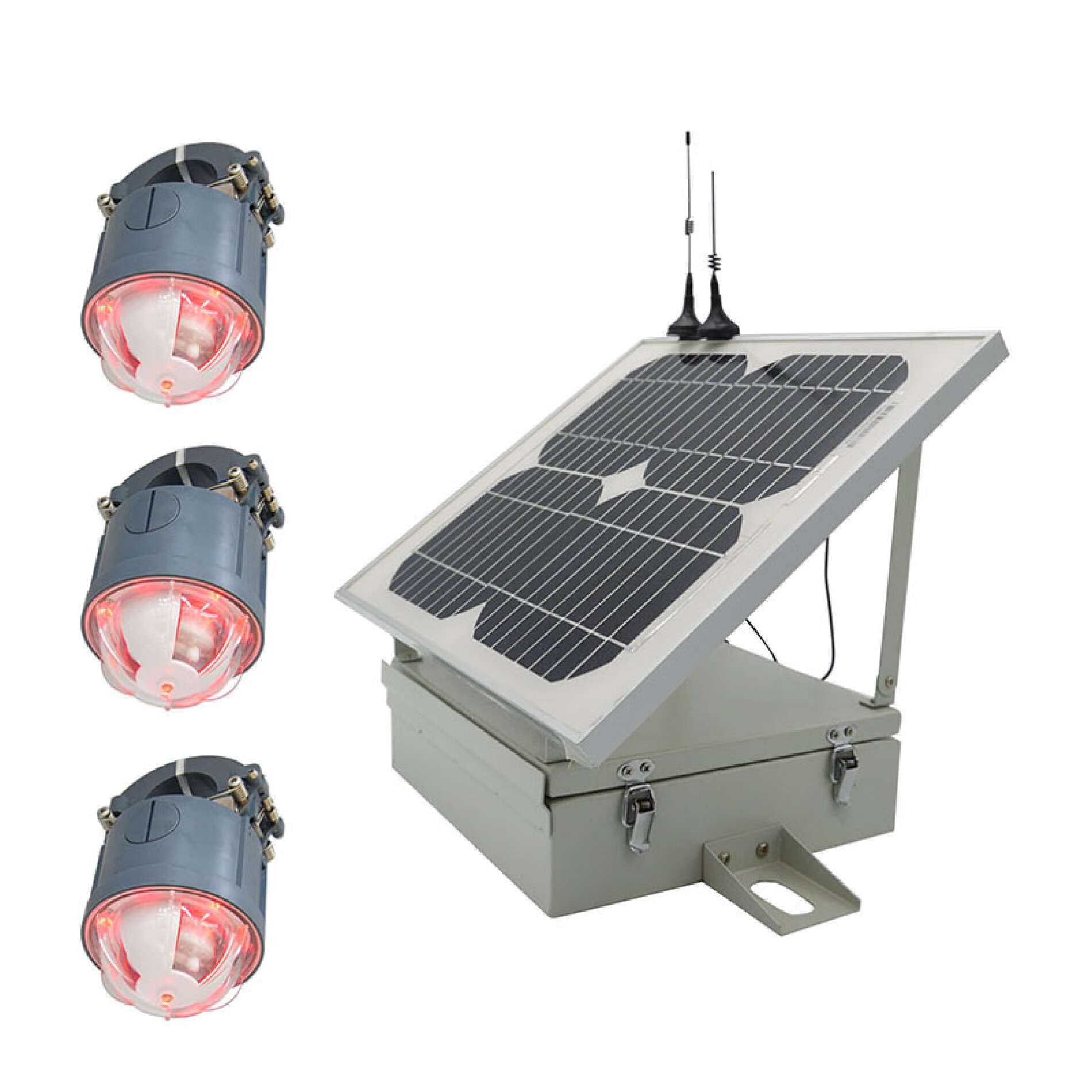

ИМАГ-LF-Remote
  • Локально - через беспроводной пульт ИМАГ-FPI
  • RS485, SCADA: IEC101, IEC104, DNP3.0, Modbus

-40~+70°C

Встроенная батарея, солнечная панель

На кабель высокого напряжения

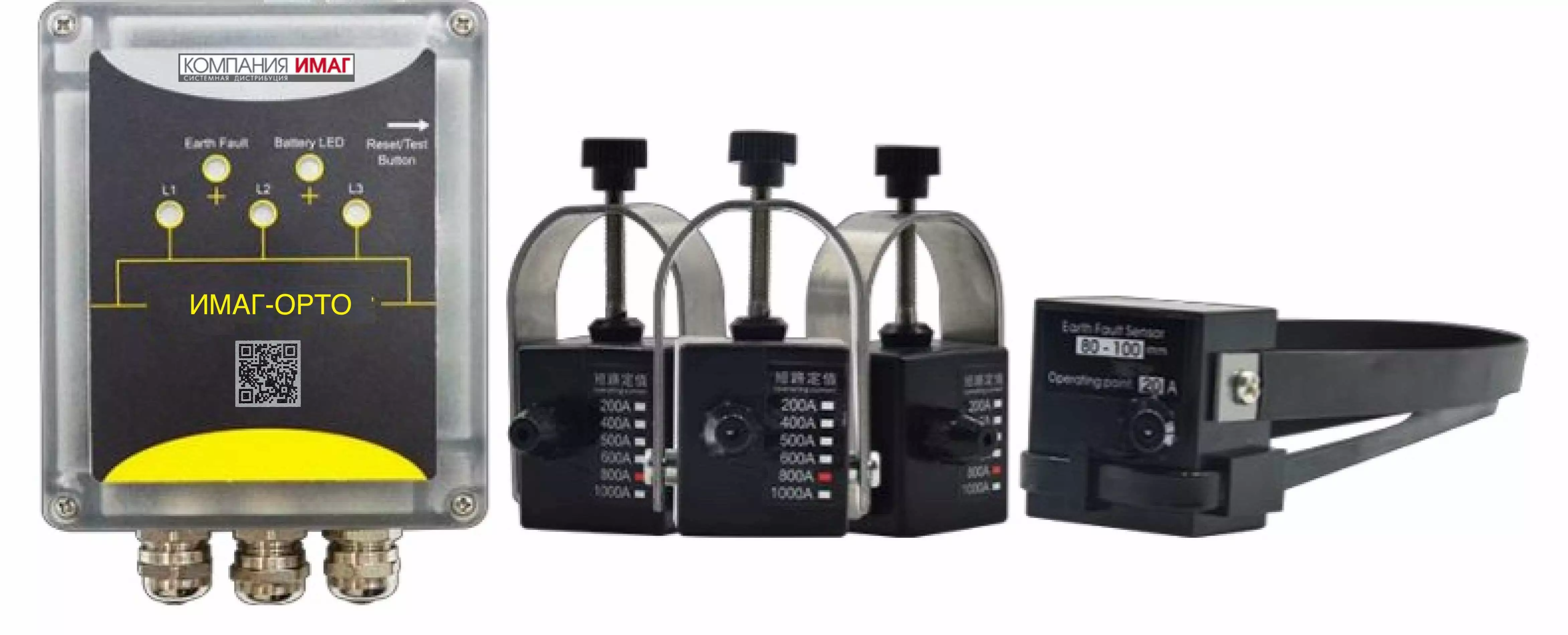

 ИМАГ-OPTO
  • Разъем RS485 для подключения к IP-модему или RTU/FRTU и передачи информации в систему SCADA

-40~+70°C

Встроенная батарея

В ячейки КРУ



Заключение

Установка ИКЗ

С годами требования к бесперебойному энергоснабжению всё возрастают. Если прежде обесточивание населённого пункта на несколько часов или даже дней могло пройти практически безболезненно, то сегодня ситуация коренным образом изменилась. Работа предприятий, организаций, учреждений полностью зависит от электропитания. И длительный недоотпуск электроэнергии парализует их работу, что приводит к убыткам. Возмещение ущерба они будут требовать от энергокомпании, виновной в отключении.

Применение индикаторов тока короткого замыкания позволяет почти вдвое сократить время на устранение неисправности. При этом условия труда персонала выездных бригад значительно улучшаются. Вместо того чтобы колесить по просторам страны в поисках места замыкания они занимаются своим прямым делом – устраняют неисправность. К тому же многие электролинии средней мощности не имеют поблизости дорог с хорошим покрытием.

Установка ИКЗ в электросетях среднего напряжения особенно актуальна ещё и ввиду ухудшения погодных условий. Перестали быть редкостью обильные снегопады с мокрым снегом, обледенения, шквальный и ураганный ветер. Все эти факторы приводят к обрывам проводов и повреждении опор линий электропередач. Вследствие этого возникает короткое замыкание на землю или между фазами. Именно поэтому, применяя ИКЗ, энергокомпании смогут значительно сократить накладные расходы на устранение неисправностей сети.
