Муфты холодной усадки 3М - 100% БЕЗОГНЕВАЯ ТЕХНОЛОГИЯ

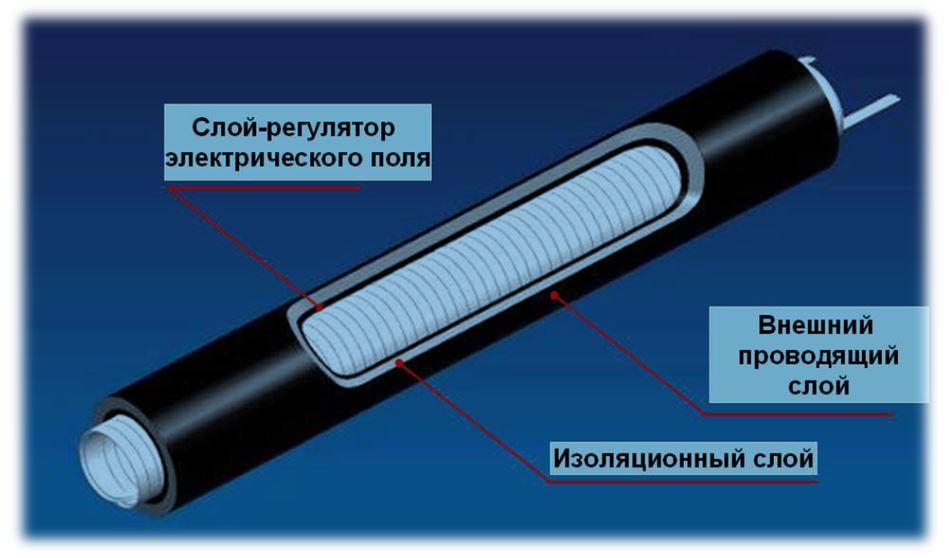

Муфты холодной усадки – это особая технология разработанная 3М в 1969 году специально для кабелей среднего напряжения со сплошной изоляцией. Представляют собой изделия из силикона или этиленпропиленовой резины, которые предварительно растягиваются и помещаются на пластиковый корд в виде спирали. После его удаления изделие усаживается на кабель, обеспечивая герметизацию и электроизоляцию. В соединительной муфте 3М все слои фазной изоляции интегрируются в так называемое тело муфты.

Основные преимущества технологии холодной усадки





Основные преимущества технологии холодной усадки:

  • Не требует огневых работ (монтаж можно проводить в опасной зоне!)

  • Не требуются специальные разрешения

  • Небольшая длина разделки, позволяет использовать муфту в ячейках малого размера

  • Простой, быстрый и качественный монтаж, независимо от квалификации монтажника

  • Температура монтажа от -20 до +50оС

  • Муфта обеспечивает равномерное радиальное давление в течение всего срока службы, сохраняя герметичное уплотнение

  • Данная технология обеспечивает равномерную толщину изоляции по всей длине трубки, что позволяет добиться высокой стабильности электрических характеристик

  • Низкий уровень отказов

  • Муфта выдерживает погружение под воду на глубину до 30 метров

  • Все муфты проходят проверку качества на заводе-изготовителе

  • Длительный срок службы (до 45 лет надежной работы)

  • Успешный опыт применения данной технологии в России (уже более 30 лет!)

Отзывы

Муфты холодной усадки 3М неоднократно доказали свою надежность! Отзывы "Лукойл", "Русал", "Северсталь", "Роснефть" и других компаний смотрите по ссылке.





Разнообразие комплектов, представленных на рынке:



  • Комплекты концевых муфт холодной усадки для силового кабеля с изоляцией из СПЭ (в наборы могут входить также наконечники)

  • Комплекты соединительных муфт холодной усадки для силового кабеля с изоляцией из СПЭ (в наборы могут входить соединители)



Уже появилась возможность заказа муфт по Вашим параметрам!

По вашему заказу технические эксперты 3М Россия могут разработать специальные муфты холодной усадки под ваши задачи и требования. Свяжитесь с нашими специалистами, чтобы узнать подробности!



Заказать любые комплекты муфт или получить консультацию

Для быстрой и качественной установки муфт холодной усадки появились наборы инструментов

Для удобства разделки и монтажа силового кабеля с изоляцией из сшитого полиэтилена был создан единственный в своём роде набор инструментов, включающий в себя все необходимые инструменты для работы с кабелем:

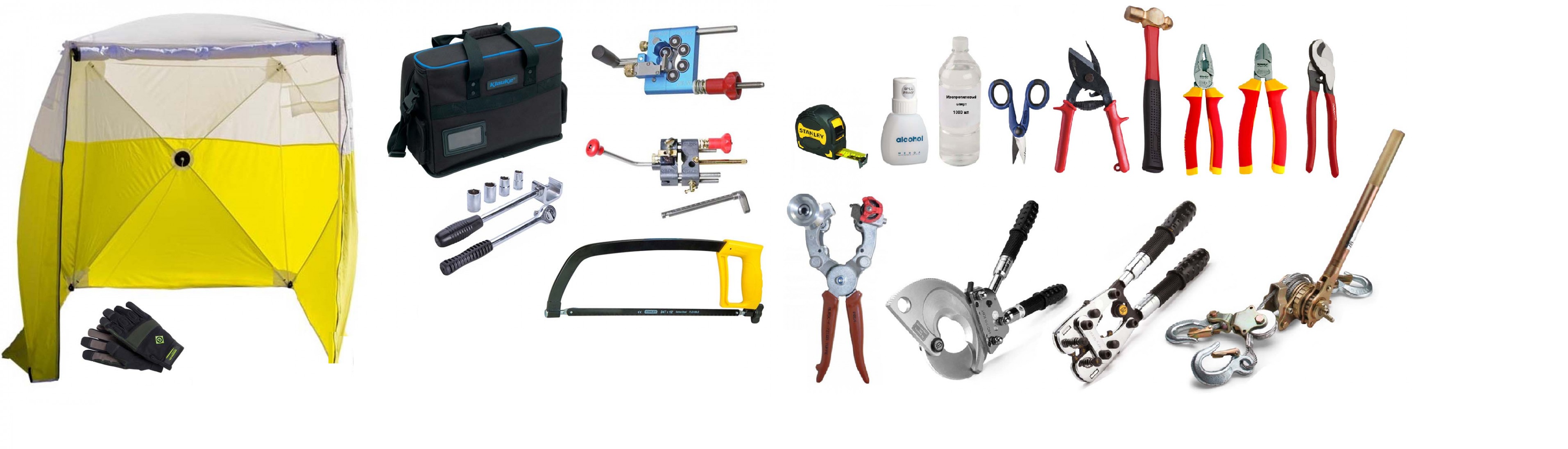

Комплектация набора инструментов SK-TN-007:

  1. Палатка кабельщика Pelsue (PLS-6506А)
  2. Лебедка ручная 1,5 тонны ЛР-15 (KVT-LP-15)
  3. Инструмент Alroc для снятия э/п неотделяемого экрана по изоляции диам. 18-60 мм (CWB/18-60-FEP)
  4. Инструмент Alroc для снятия внешней оболочки и изоляции кабеля 16-58 мм (MF2/60)
  5. Инструмент-держатель для срыва кабельных наконечников НМБ-4 (KVT-NMB-4)
  6. Клещи с трехпозиционной головкой для внешней оболочки 47-75 мм (PRG4/C25L283335)
  7. Пресс шестигранный 25-40 мм2 ПКГ-50 (KVT-PKG-50)
  8. Jonard JIC-195 - ножницы монтажника из карбоновой стали (JIC-195)
  9. Нож Greenlee (GT-0652-28)
  10. Бокорезы Klauke 180 мм (KL040180IS)
  11. Комбинированные пассатижи Klauke 205 мм (KL020205IS)
  12. Ножовка по металлу Stanley (полотно 300 мм) (ST-1-15-122)
  13. Сменные полотна по металлу - биметаллические молибденовые (24 х 300 мм, 5 шт) (ST-2-15-558)
  14. Ножницы для продольной резки кабеля с металлическим экраном Jonard (JIC-TS-850)
  15. Фонарь налобный Endura E9351 (10 LED) (EN-E9351)
  16. Молоток искробезопасный Endura E8962, 454 гр (EN-E8962)
  17. Рулетка "STANLEY GRIP TAPE” 3м х 19мм (ST-STHT0-33559)
  18. Кабелерез для резки кабеля с броней НС-70 (KVT-NC-70)
  19. Jonard RCS-25 - плужковый нож для разделки кабеля (JIC-RCS-25)
  20. ZandZ Смазка токопроводящая (ZZ-006-000)
  21. Стальной проходной чулок 65-80мм, 36.6 кН, 2 петли, длина 90 см Katimex (KM-108045)
  22. Маркер чёрный (ST-0-47-312)
  23. Метр складной деревянный (ST-0-35-455)
  24. Дозатор спирта с помпой FIS (FIS-F1007PL)
  25. Перчатки рабочие лайкровые Greenlee 0358-13L (GT-00117)
  26. Жидкость типа "Изопропанол-2", 1 литр (ROS-05397)
  27. Набор напильников Stanley (ST-0-22-464)
  28. Кабелерез Endura E5284 (Cr-V; кабель 1 - 13 мм; длина 250 мм) (EN-E5284)
  29. Набор отвёрток (5x100 мм; 6.5x200 мм; PH1x75 мм, PH2x150 мм) (ST-0-65-013)
  30. Комплект для очистки кабеля при разделке CC-2 (7000006014)
  31. Маркер не стираемый водостойкий, черный (CRC-B)
  32. Маркер не стираемый водостойкий, белый (CRC-W)
  33. Щетка проволочная, 240 мм, пластмассовая рукоятка (14A523)
  34. Сумка для инструмента Klauke (KL905L)
