Как предсказать выход электротехнического оборудования из строя

Видеозапись и стенограмма вебинара "Как предсказать выход электротехнического оборудования из строя" от 9 июня 2016 года.

Лектор: Говрилов Станислав. Cпециалист компании ИМАГ.

Как предсказать выход электротехнического оборудования из строя" от 9 июня 2016 года



0:27

Меня зовут Гаврилов Станислав, я менеджер по продукту компании ИМАГ и сегодня расскажу вам про методики прогнозирования вывода оборудования из строя, прогнозирование ремонта, а конкретно мы поговорим о частичных разрядах и о приборах, которыми можно диагностировать и что с этим в дальнейшем делать. Прежде всего, хотелось бы сказать, что такое вообще частичные разряды и чем же они опасны. Согласно нашему ГОСТу, локально-электрический разряд, который шунтирует часть изоляции, называется частичным. Чем же они, собственно говоря, опасны? Когда частичный разряд только появляется, это ещё не повреждение кабеля, повреждение изоляции, но достаточно в скором времени оно обязательно приведёт к повреждению и к аварии.

Что такое частичные разряды (ЧР)

01:29

Ниже на слайде представлены картинки, что может быть с оборудованием, если вовремя за частичными разрядами не следить и никак их не диагностировать.

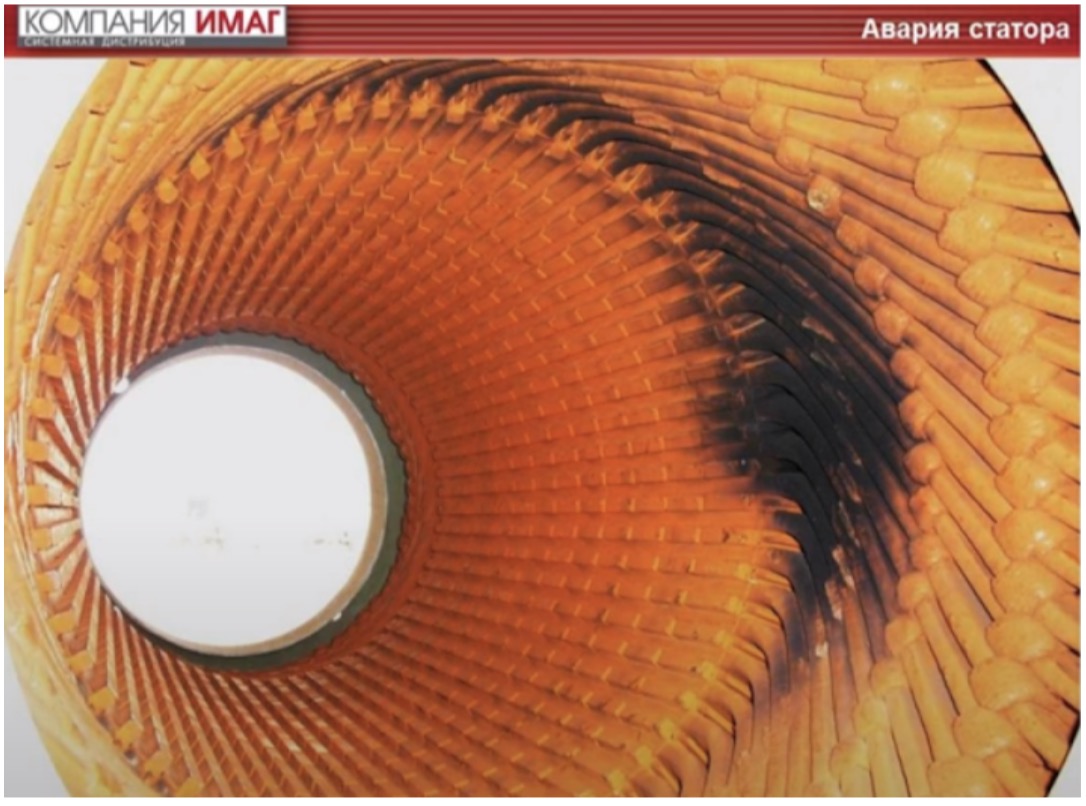

Авария статора

01:41

Одна из моих любимых картинок – авария статора. Как видите, изоляция практически выжжена и всё это вследствие частичных разрядов.

Что такое частичные разряды (ЧР)

01:50

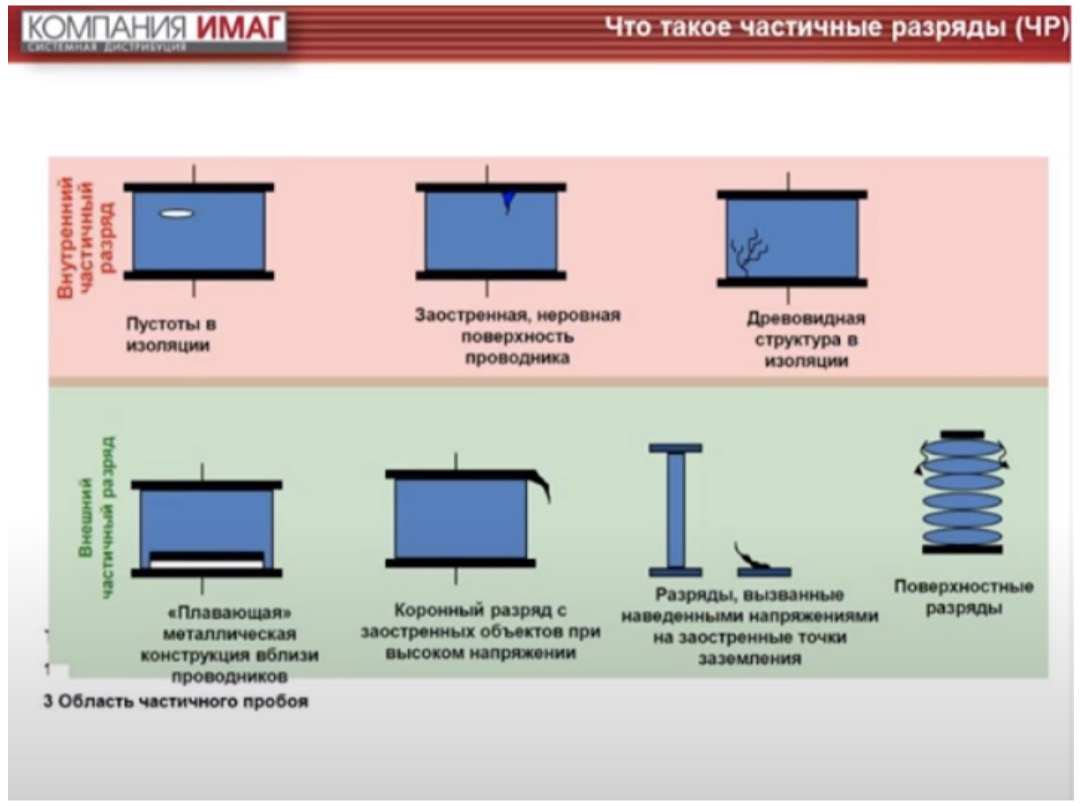

Частичные разряды бывают разных типов. Возникают они по разным причинам, из-за каких-то микропустот в изоляции, из-за какой-то заострённой поверхности, пылинки, попавшей в изоляцию. Поэтому если говорить касательно кабеля, то в 99% случаев частичные разряды будут образовываться либо в месте, где установлена соединяющая муфта. Потому что это человеческий фактор, когда человек влез в технологический процесс, и поставить муфту идеально практически невозможно либо же…

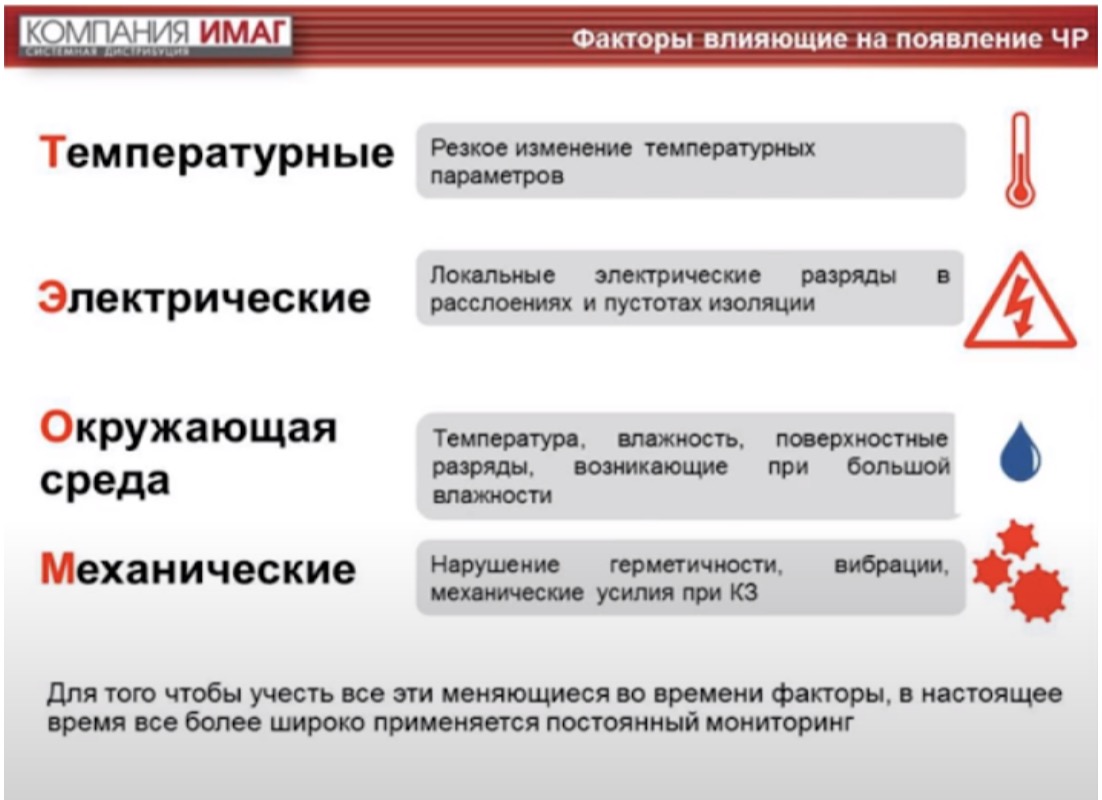

Факторы влияющие на появление ЧР

02:35

Давайте поговорим о факторах, влияющих на появление частичных разрядов. То, что особенно актуально для России, это резкие температурные перепады, когда у нас даже не столько резкие, сколько большие перепады, когда у нас за год может быть от -30 ℃ до + 30 ℃. Электрические факторы, как я уже сказал, это какие-то проблемы изначально с изоляцией либо небольшой дефект завода, либо же при установке попадает небольшой пузырёк воздуха, пылинка. Окружающая среда. Здесь мы в основном говорим о влажности и о том, какая среда лежит вокруг оборудования – больше всего здесь отношение идёт к кабелю. Механические – это места каких-либо перегибов кабеля либо же где кабель соприкасается или бьётся по различным причинам с металлическими конструкциями.

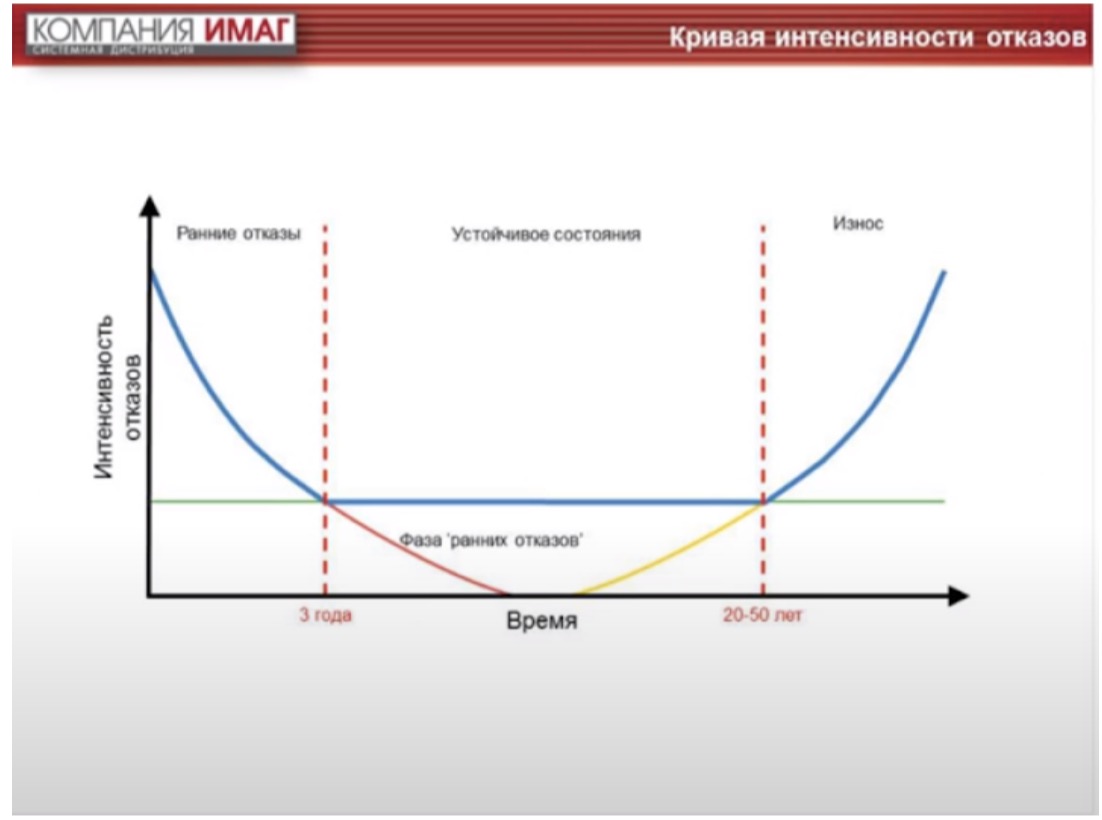

Кривая интенсивности отказов

03:33

Если говорить непосредственно про оборудование, то, безусловно, новое оборудование, наверное, нет смысла диагностировать, потому что при вводе в эксплуатацию всегда проводятся пусконаладочные испытания и частичные разряды обязательно в них смотрятся тоже. Но если брать известную кривую интенсивности отказов, то чаще всего оборудование выходит из строя в первые три года, когда оно ещё только набирает свою основную мощность, только поставили, какие-то проблемы были при вводе в эксплуатацию либо же ещё гарантийный срок. В общем, эти первые три года. Достаточно устойчивое состояние идёт во время заложенного срока службы. По разному оборудованию это от 20 до 50 лет. Когда уже начинается износ, то оборудование всё чаще и чаще выходит из строя. Думаю, тут как раз ничего нового я вам не рассказал. Что касается тестирования, то начиная с трёх лет рекомендуется производить уже периодический осмотр электротехнического оборудования на частичные разряды. Если же оборудование уже доживает свой срок службы, то этот осмотр нужно делать либо намного чаще, либо же уже рекомендуется ставить непосредственно приборы для постоянного мониторинга.

Основные клиенты

05:06

Для России сейчас частичные разряды – тема достаточно актуальная, но всё ещё до сих новая. Очень мало компаний, которые это реально применяют. Если мы говорим именно о диагностике, а не о разрушающем контроле. Что же касается мира, то технология уже достаточно известная и применяется компаниями по всему миру: энергетическими, нефтяными компаниями, компаниями, которые производят оборудование. Они непосредственно вставляют уже датчики в своё оборудование.

Основные клиенты

05:47

Вот такая небольшая карта распределения, где в основном наибольшее внимание уделяется частичным разрядам. Но, как видите, в основном это нефтедобывающие компании и страны, где основные экспортёры нефти, так как для них аварии наиболее дорогостоящие и наиболее актуальные.

Когда следует проводить диагностику?

06:11

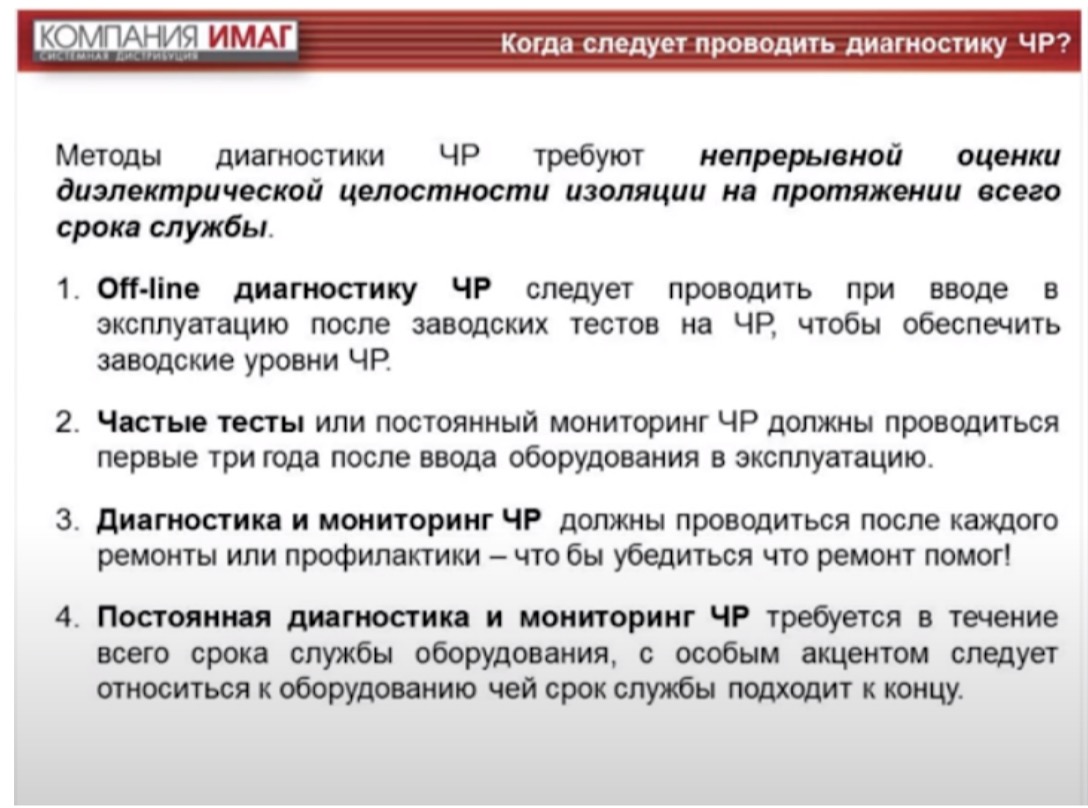

Когда следует проводить диагностику? Наверное, непрерывную оценку и постоянный мониторинг стоит делать только на действительно важных и не резервируемых кабелях. Если же говорить о периодичности, то тут всё зависит от того, в каком состоянии в данный момент находится ваше оборудование. Если при первом тесте оборудование показало, что уровень частичных разрядов находится в норме, то следующую диагностику можно проводить через полтора-два года не раньше. Соответственно, чем выше уровень частичных разрядов, чем их интенсивность больше, чем всё чаще и чаще необходимо это делать. Постоянный мониторинг в принципе, как я уже сказал, необходим либо достаточно старому оборудованию, либо же оборудованию, которое наиболее важно на вашем объекте.

Датчики ЧР

07:17

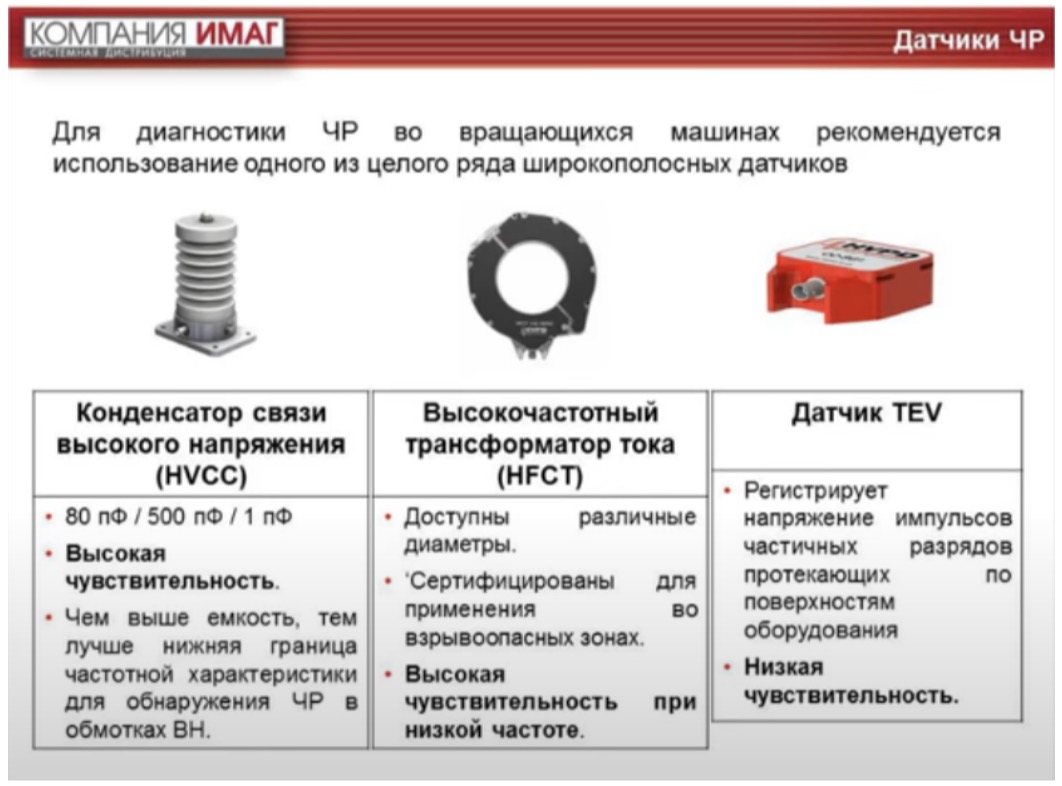

Сейчас расскажу вам пару слов о приборах и о датчиках, которые используются для диагностики частичных разрядов. Типов датчика всего три и отличаются они в основном своей чувствительностью и оборудованием, на которое они устанавливаются. Прежде всего, это конденсаторы связи высокого напряжения. Они обладают достаточно высокой чувствительностью и позволяют как раз диагностировать частичные разряды во вращающихся машинах, двигателях, генераторах. Как видно, чем выше ёмкость у конденсатора связи, тем более низкие частичные разряды он сможет засечь.

Трансформаторы тока высокочастотные.

Они отличаются в основном только диаметром друг от друга под разные типы кабеля, под разные диаметры кабеля. Есть сертификат для применения во взрывоопасных зонах и данный тип, но это самый ходовой датчик и используется, конечно, в основном для кабеля. В принципе им можно тестировать и трансформаторы, и ячейки, тут проблем нет, а датчик TEV, так называемый емкостной датчик, в него встроен магнит и его можно непосредственно устанавливать на оболочку оборудования. Используется он в основном для высекания так называемых локальных частичных разрядов, т. е. частичных разрядов в оборудовании, в ячейках по оболочке и ставится непосредственно на корпус.

Примеры установки датчиков

08:46

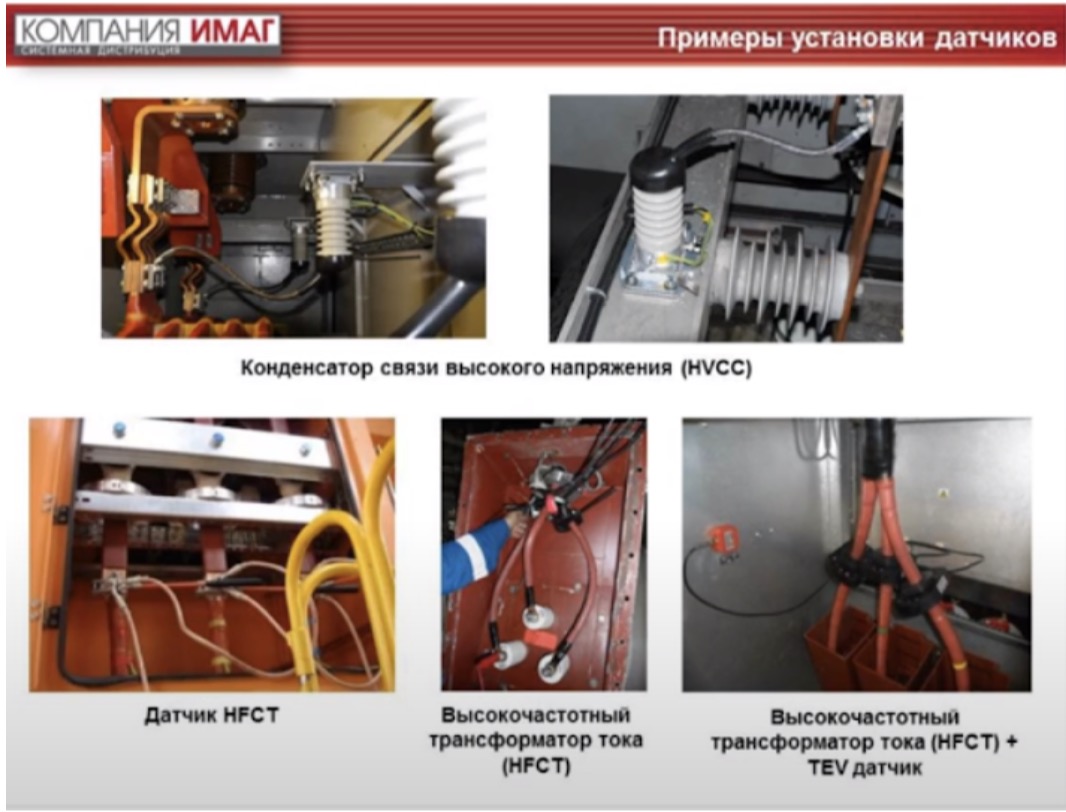

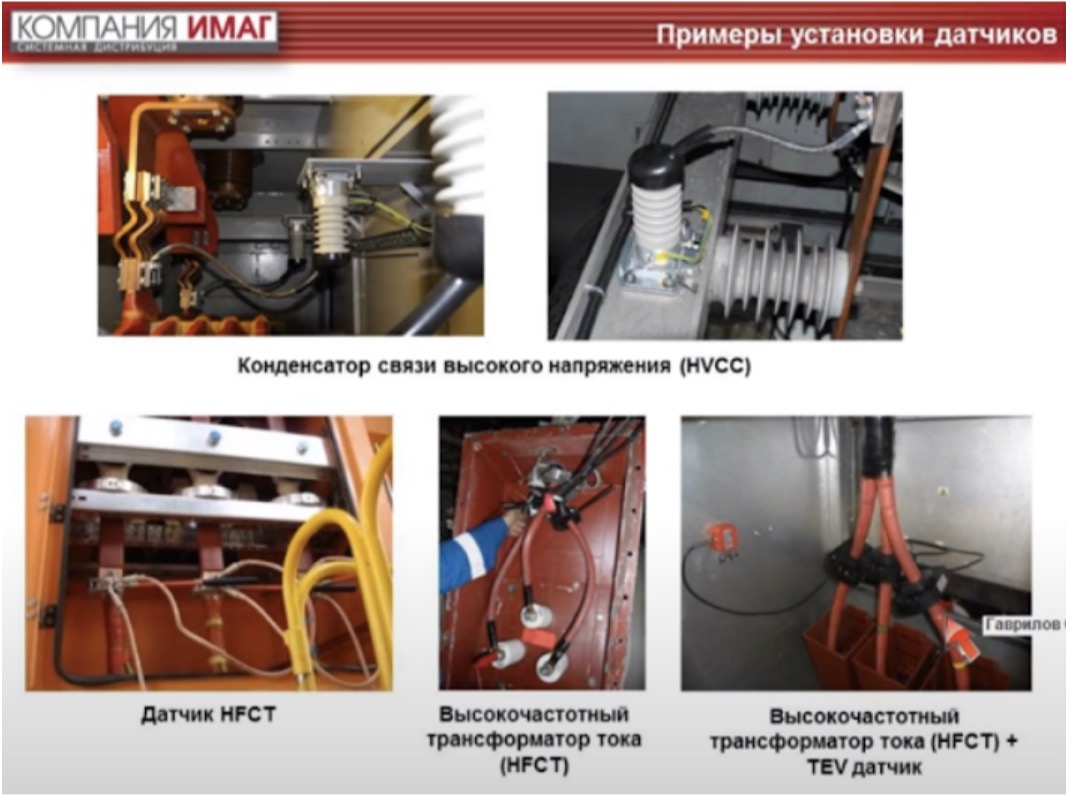

На данном слайде показана фотография о том, как устанавливают эти датчики, виды конденсаторов связи. Они все для постоянной установки. К сожалению, их невозможно использовать для переноса для портативного прибора. Используются они в основном для постоянного мониторинга либо же они устанавливаются на постоянку и уже непосредственно к ним можно подключаться во время периодичной диагностики. Высокочастотные датчики ставят либо на саму жилу, как показано на этом рисунке,

Примеры установки датчиков

09:27

либо же ставится на поводок заземления. Всё зависит от возможности, есть ли возможность подлезть на саму жилу. Тут ещё играет важную роль, конечно же, удешевление проекта, потому что чем меньше диаметр датчика, тем будет он дешевле. При этом, как вы понимаете, поводок заземления он, конечно, намного меньше диаметра.

Датчики HFCT постоянной установки + TEV lfnxbr

10:06

Вот как раз последний рисунок. Видите, он гораздо крупнее. Датчик TEV показан здесь. Установлен на стенку ячейки и все три трансформатора тока установлены с помощью силиконовых датчиков для того, чтобы они не сползали.

Приборы для предварительной диагностики

10:28

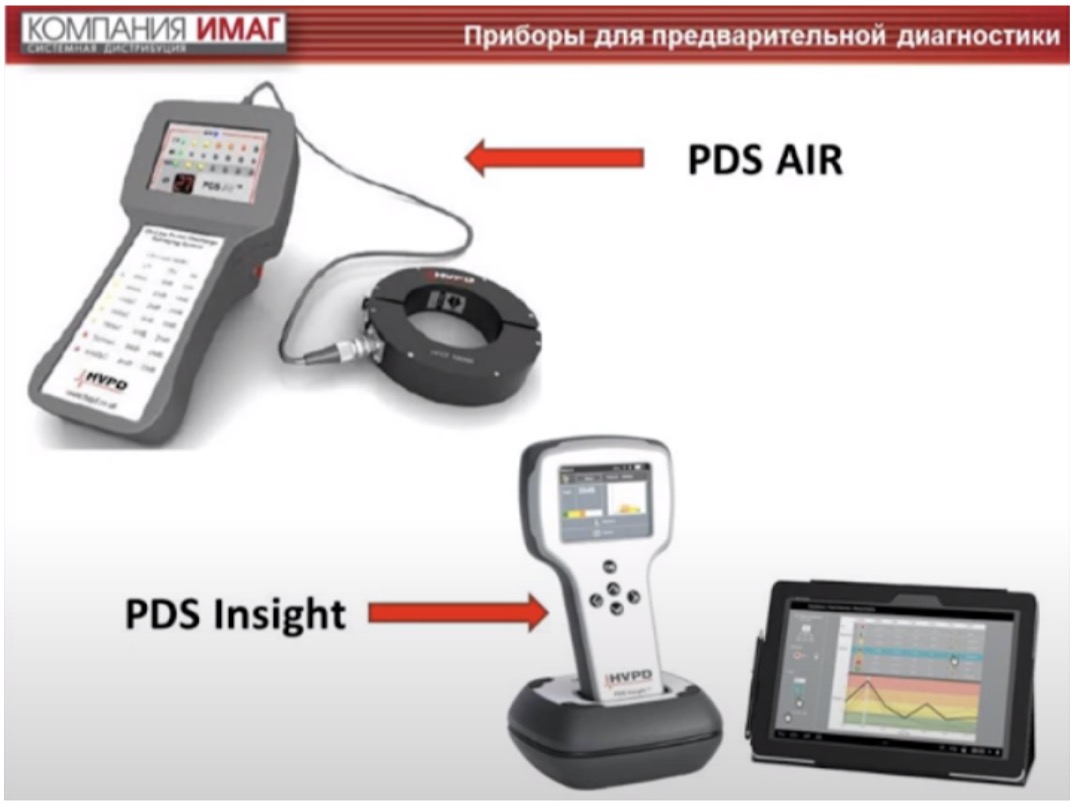

Пару слов про сами приборы. Начнём с самых простых приборов. Это приборы PDS AIR и PDS Insight.

Приборы для предварительной диагностики

10:35

Что касается прибора PDS AIR, он наиболее индикативный прибор. Он, к сожалению, не показывает нам никаких значений, а в нём только будут загораться лампочки о том, что нашёл прибор что-то или же нет. В нём есть два встроенных датчика: это емкостной датчик как раз для того, чтобы можно было его прислонять, прикладывать к оболочке и смотреть есть что-то или нет по оболочке или же это акустический датчик и есть возможность подключения трансформатора тока с помощью обычных BNC коннекторов. Для чего он нужен? Он позволяет достаточно быстро обследовать большое количество ячеек, большое время кабелей, и уже, грубо говоря, не заниматься подробной диагностикой всего хозяйства, что есть на объекте, а обратить внимание непосредственно на то, что показало. Естественно, этот датчик не покажет вам, что это действительно частичные разряды или шумы, поэтому с ним нужно быть достаточно аккуратным. Не факт, что, если он покажет вам красную зону, что это обязательно будут частичные разряды.

Приборы для предварительной диагностики

11:51

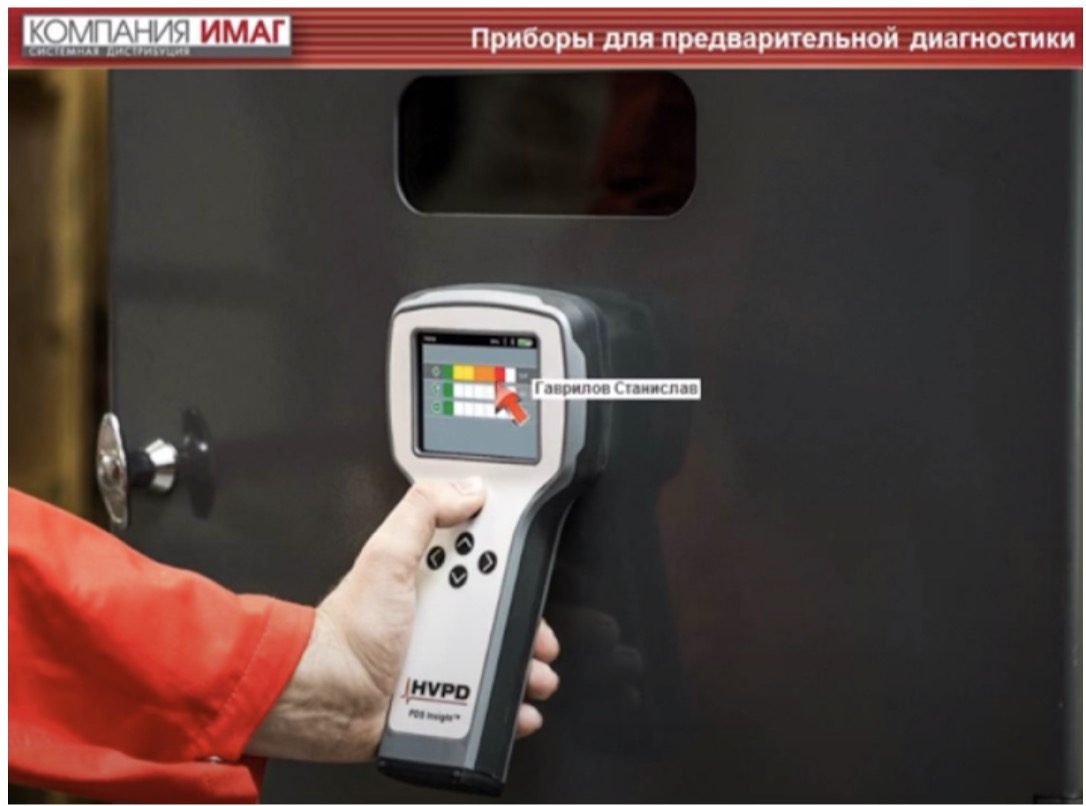

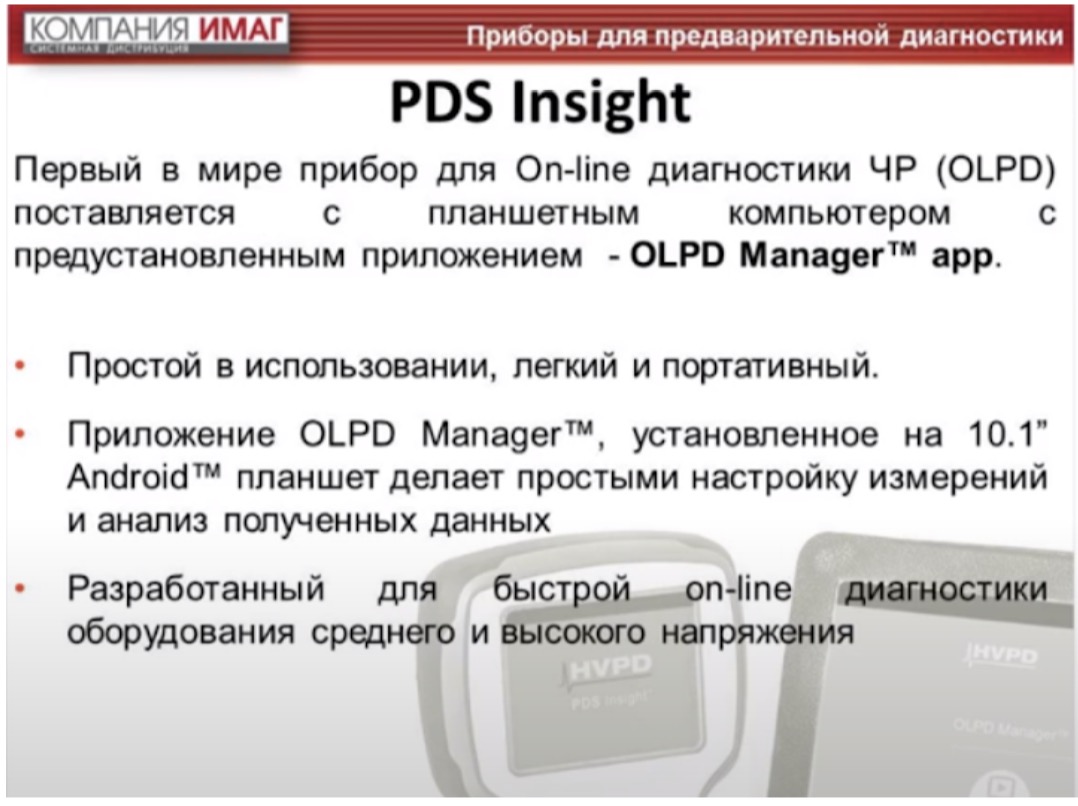

Что же касается PDS Insight, прибор несколько более сложный, несколько более хитрый. У него уже в комплекте идёт обязательно планшетный компьютер с установленным программным обеспечением и данный прибор уже регистрирует ваши показания, ваши частичные разряды и заносит их в память прибора. С его помощью вы сможете уже отследить тренды развития частичных разрядов на вашем оборудовании.

Приборы для предварительной диагностики

12:20

Ещё одна новинка этого прибора – штрих-коды и сканер штрих-кода, встроенный в самом приборе. Для чего это нужно? При первом вашем обследовании вы заносите непосредственно значение всех настроек по вашей ячейке, напряжение, где это находится, что это за ячейка, тип изоляции. Вы заносите в память прибора и сохраняете всё это с помощью данного штрих-кода. При дальнейшем тестировании вам не нужно будет вносить все эти настройки заново, вы просто сканируете штрих-код, и все настройки подтягиваются автоматически.

Приборы для предварительной диагностики

13:00

Вот как это выглядит на картинке. Как видите, прибор прикладывается к ячейке.

Приборы для предварительной диагностики

13:11

Верхняя графа – это емкостной датчик. Он показывает значение частичных разрядов в красной зоне. Как я уже говорил, не факт, что это обязательно частичные разряды, вполне возможно, что это шумы. Видите, сигналы от акустического датчика и от TEV-датчика сейчас показаны на нуле.

Приборы для предварительной диагностики

13:30

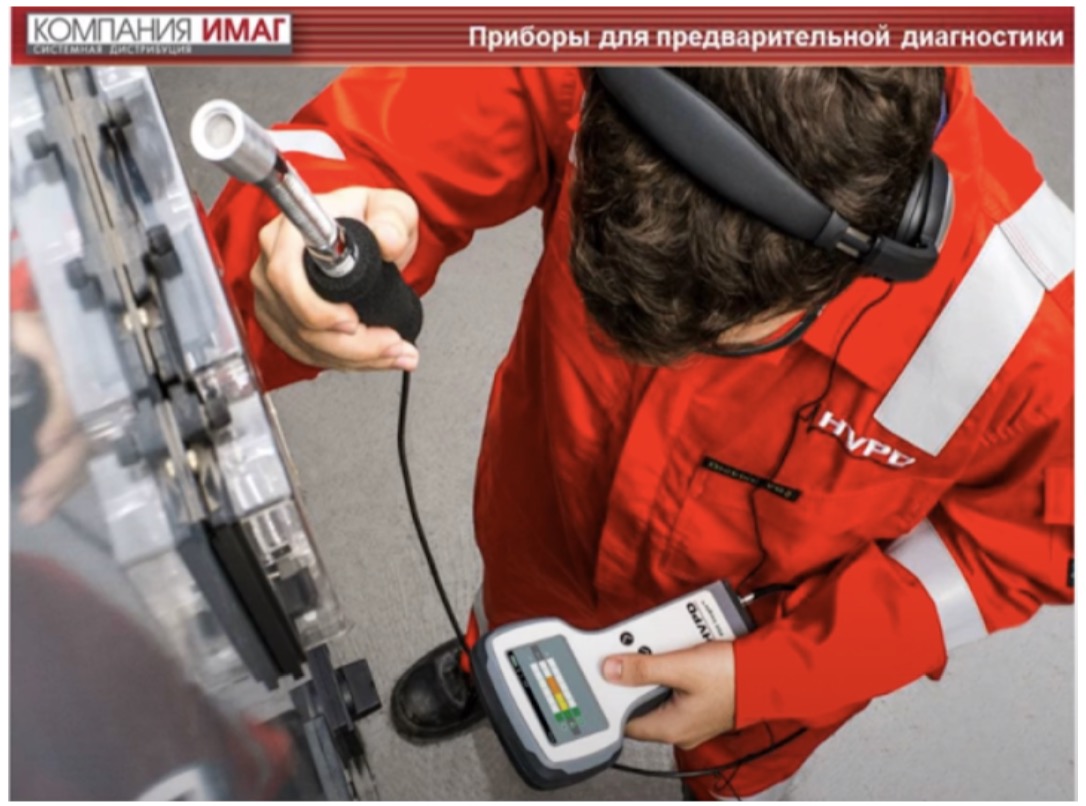

Также есть возможность подключения такого микрофона для того, чтобы была возможность подлезть в труднодоступные ячейки для тестирования уже непосредственно акустическим методом.

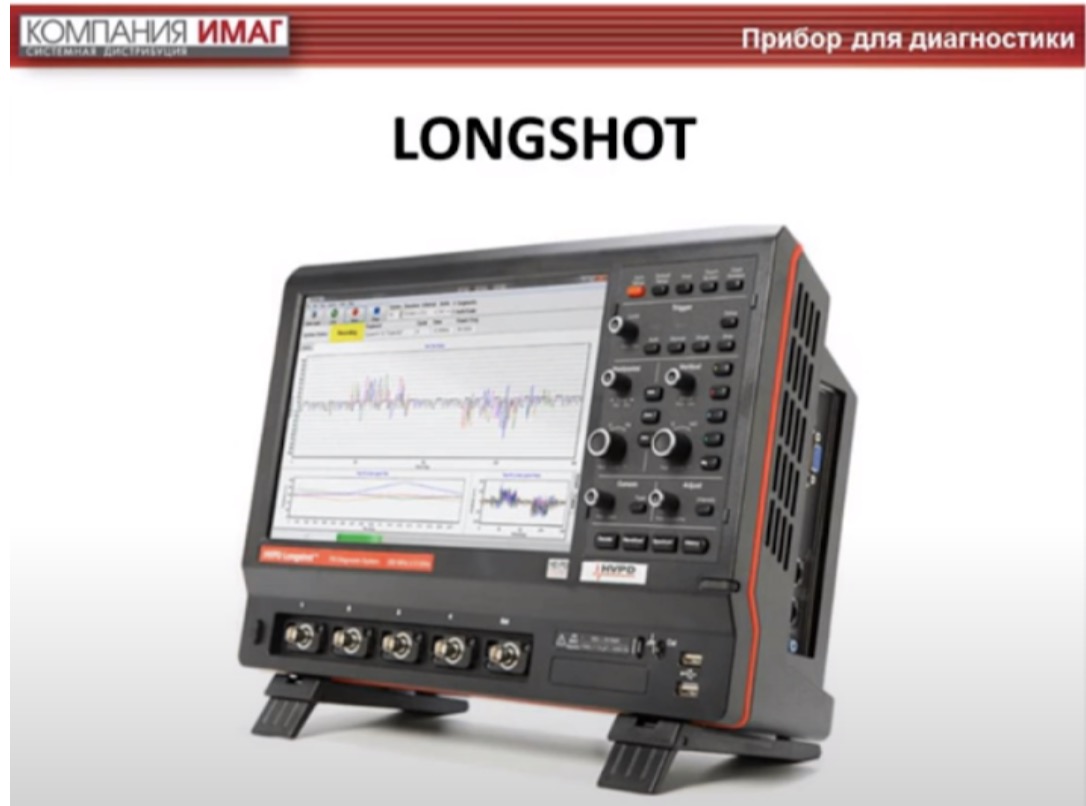

Прибор для диагностики

13:41

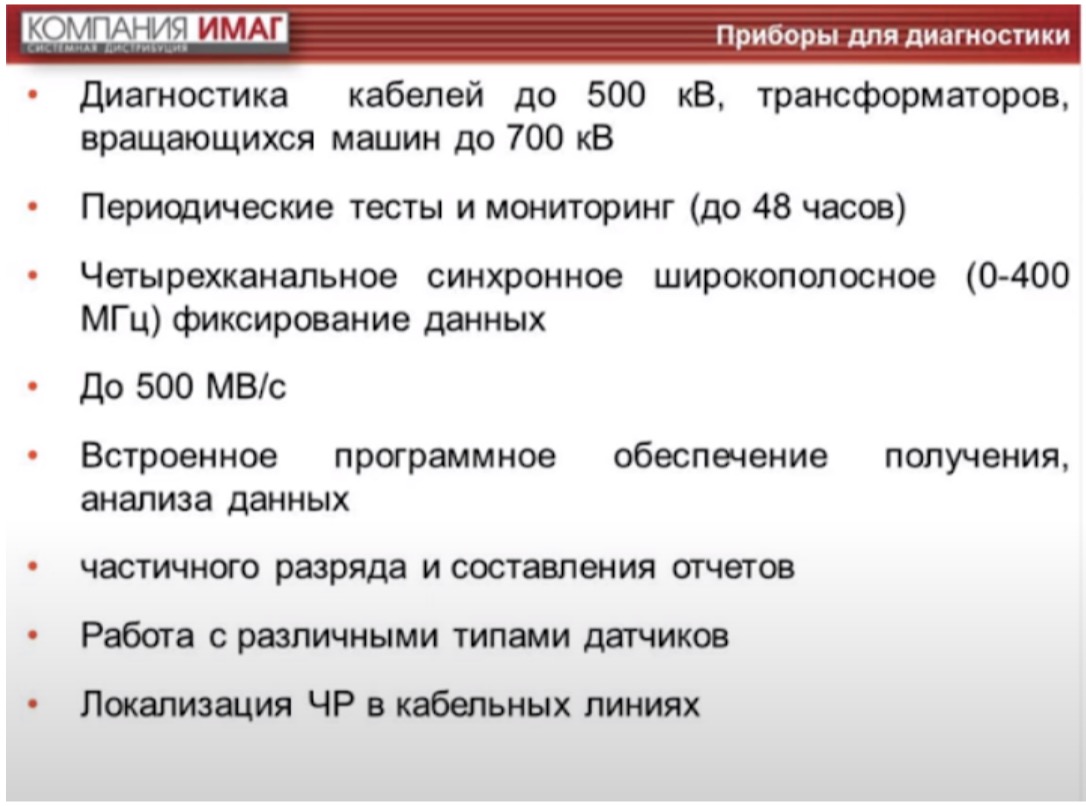

Сейчас расскажу вам про нашу рабочую лошадку – это прибор HP Longshot. Прибор создан непосредственно для диагностики, а также для локализации частичных разрядов по длине кабеля. Прибор является наиболее популярным среди всей линейки приборов, ну и, наверное, наиболее сложным в эксплуатации.

Прибор для диагностики

14:10

Для чего он нужен? Он способен диагностировать любое электротехническое оборудование. Для того чтобы тестировать кабель, трансформатор или вращающиеся машины вам нет нужды покупать другие приборы или какие-то расширения для него. Этот прибор предназначен не только для какой-то диагностики, но также способен и поддерживать режим мониторинга и делать диагностику частичных разрядов на оборудовании до 48 часов. Чем обусловлено такое время? Исключительно внутренней памятью прибора, потому что как только вы скинете все данные, полученные непосредственно с приборов, вы сразу сможете его очистить и заново ставить на мониторинг. Всё программное обеспечение уже установлено на этот прибор, не нужно менять никакие флешки. Единственное, что программное обеспечение для локализации идёт отдельно и, соответственно, запускается с отдельной иконки. Также есть возможность составления отчётов с помощью автоматической кнопки, т. е. вы просто после измерения нажимаете кнопку «Составить отчёт» и уже в формате Word полностью отчёт сохраняется. Не совсем, может быть, удобное редактирование данного отчёта на самом приборе, поэтому есть возможность поставить программное обеспечение для редактирования отчёта на компьютер и уже редактировать отчёт либо в Word, либо же в программном обеспечении непосредственно на персональном компьютере. Данный прибор работает с любыми типами датчиков, поэтому всё зависит от того, какое оборудование вы используете, какая чувствительность вам необходима. Самая главная его фишка – это локализация частичных разрядов в отличие от многих наших конкурентов. Вам не нужно использовать другой прибор для того, чтобы понять, где же конкретно ваш частичный разряд находится.

Прибор для диагностики

16:14

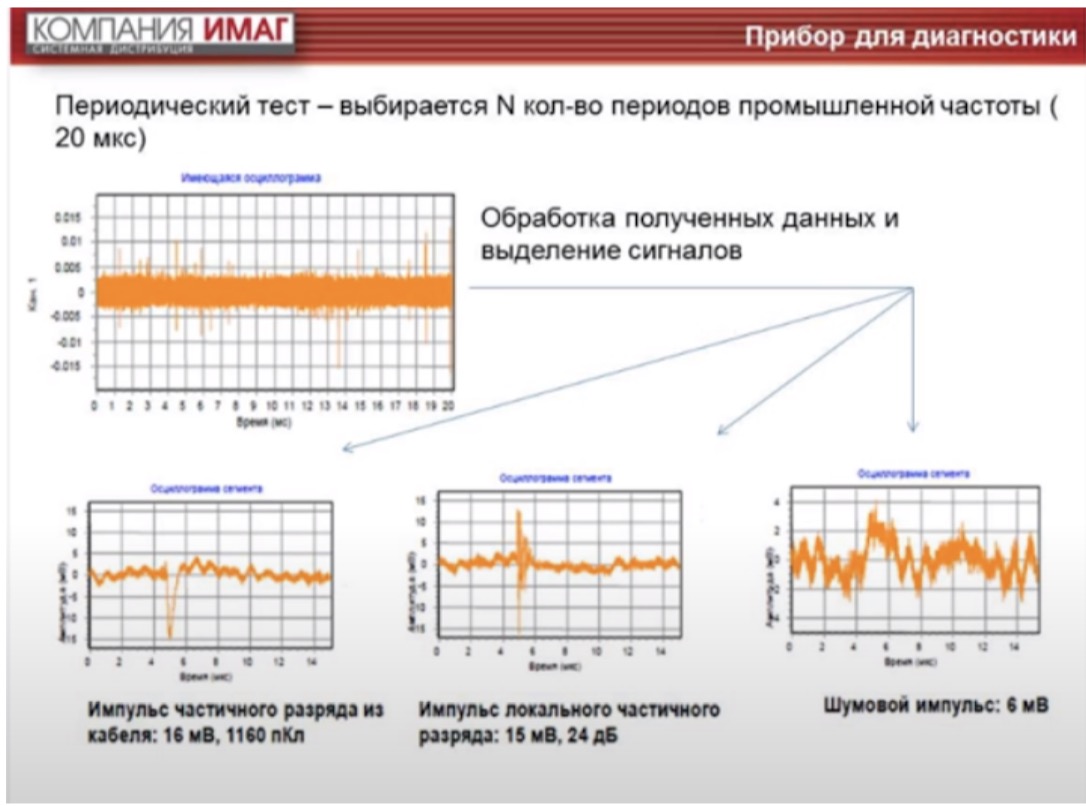

Как это происходит? Получая осциллограмму, которая показана на верхнем рисунке, естественно, в ней практически ничего невозможно понять, потому что накладываются частичные разряды на шумы и разобрать в ней что-то достаточно сложно. Необходимо будет либо всё это разбирать вручную, приближать, либо же положиться, скажем так, на наш прибор. Что делает прибор? Он полностью разбирает программно эту осциллограмму со своей базы данных и сравнивает полученные графики со своей базой данных. С помощью этого он может сделать вывод, что же это: всё-таки частичный разряд непосредственно в кабеле, локальный частичный разряд или шумовой импульс. Дело в том, что частичные разряды в зависимости от того где они появились и какого типа это частичные разряды, имеют свою форму, свои характеристики, поэтому определить, что это кабель локальный или шум не составляет труда.

Прибор для диагностики

17:17

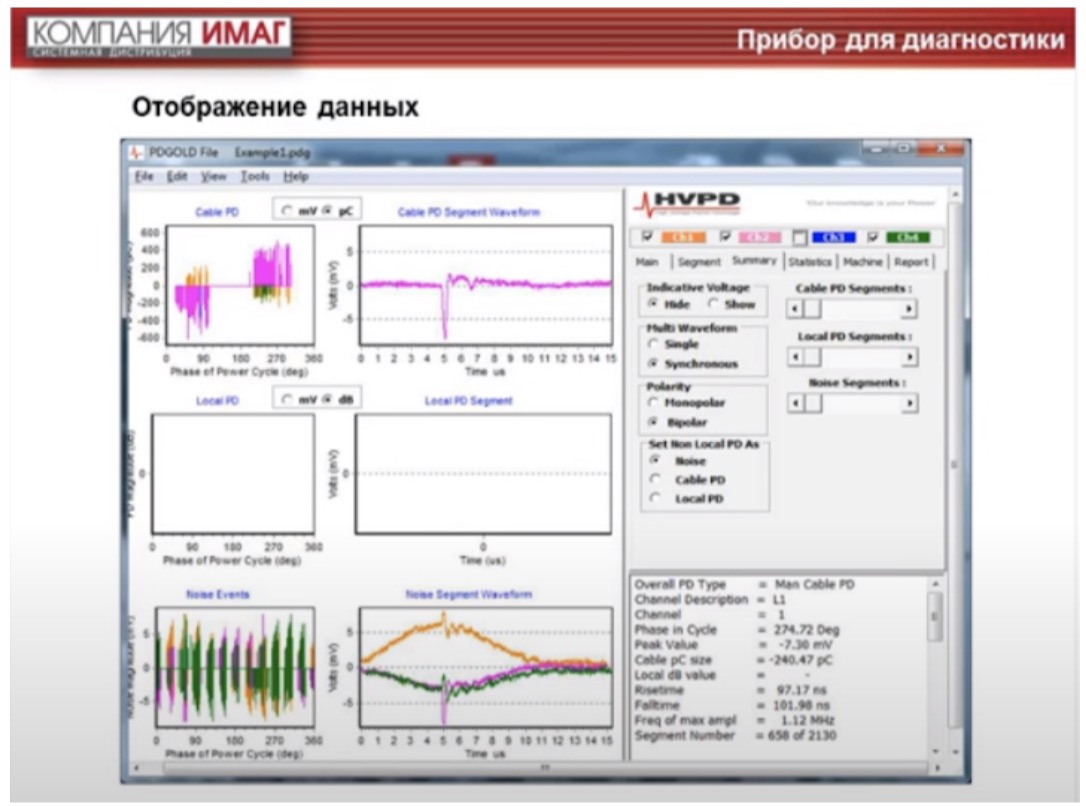

Как выглядит это в программе? Пример интерфейса, здесь, к сожалению, английская картинка. В данный момент интерфейс полностью локализован, полностью на русском языке и сама программа и создание отчётов происходит на русском языке.

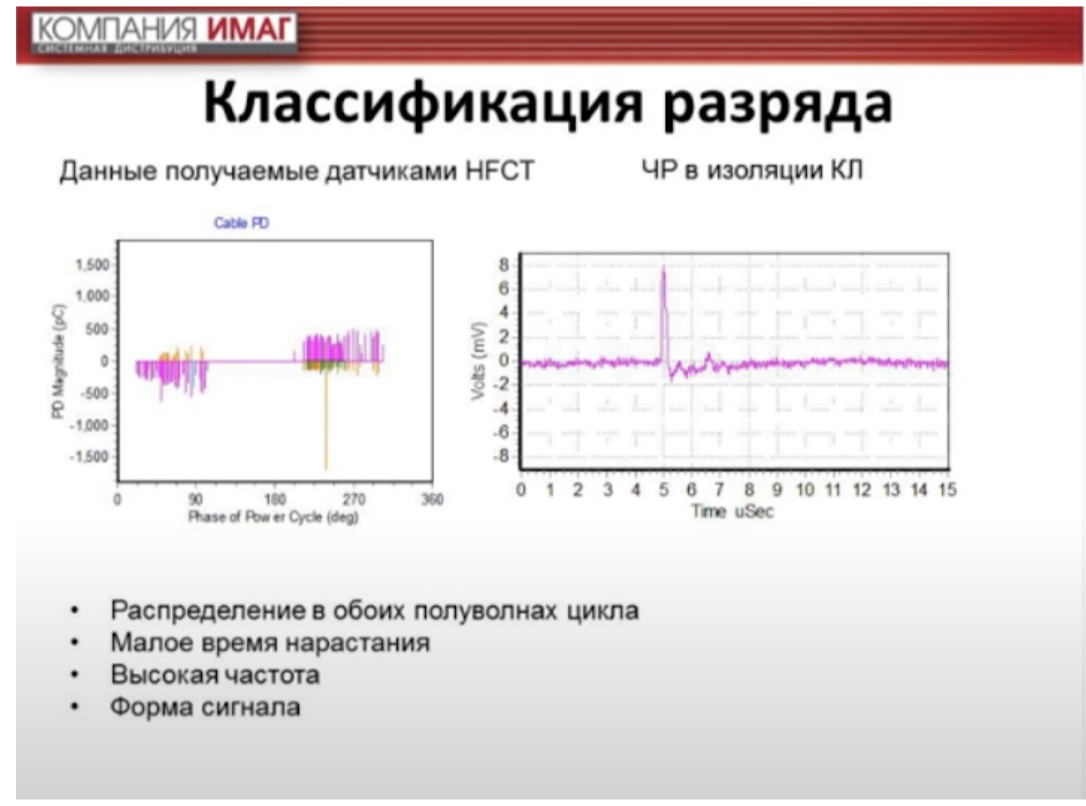

Классификация разряда

17:42

Классификация разрядов. Чем они отличаются? Прежде всего, это, конечно же, самой формой осцилограммы. На данный картинке показан частичный разряд в изоляции кабельной линии и получены с помощью высокочастотного трансформатора тока. Как видите, у него есть распределение в обоих полуволнах цикла плюс достаточно малое время нарастания и высокая частота. И эта специальная форма сигнала, которую очень сложно с чем-то спутать.

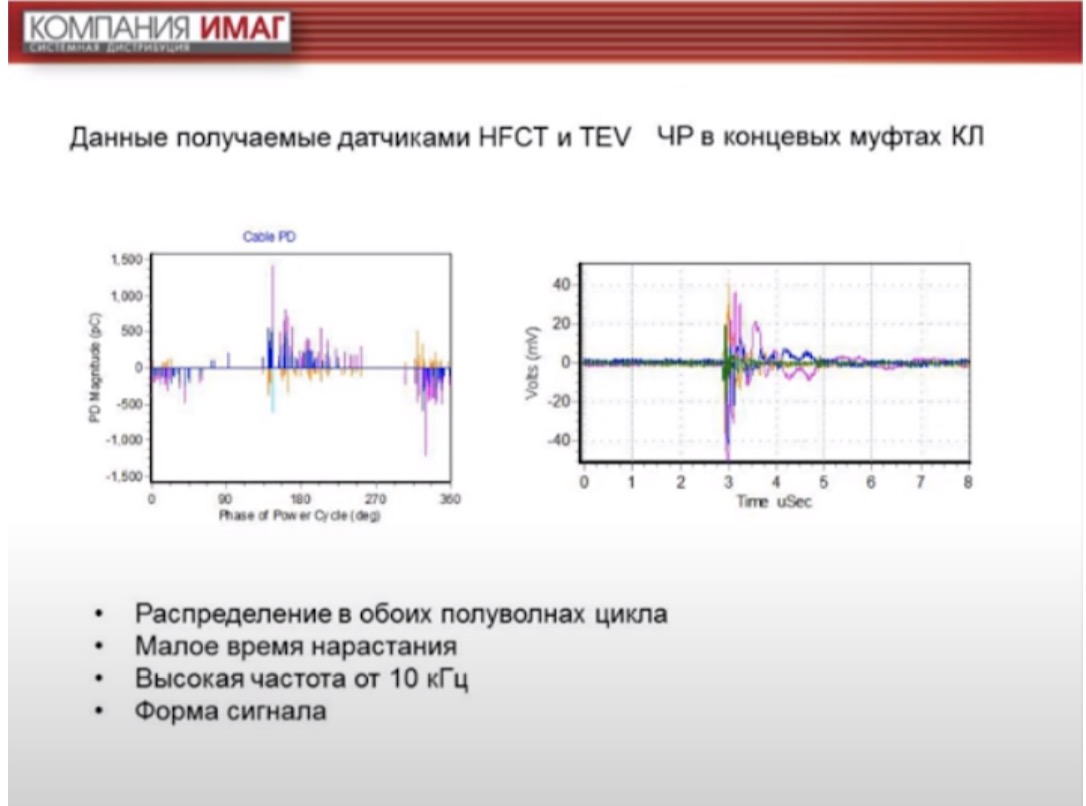

Данные получаемые датчиками HFCT и TEV

18:12

Данные о частичных разрядах в концевых муфтах. Также видно, что картинка совсем другая, она снималась двумя датчиками: HFCT и емкостным датчиком. Высокая частота достаточно и обязательно должна быть от 10 кГц.

Данные получаемые датчиками HFCT

18:34

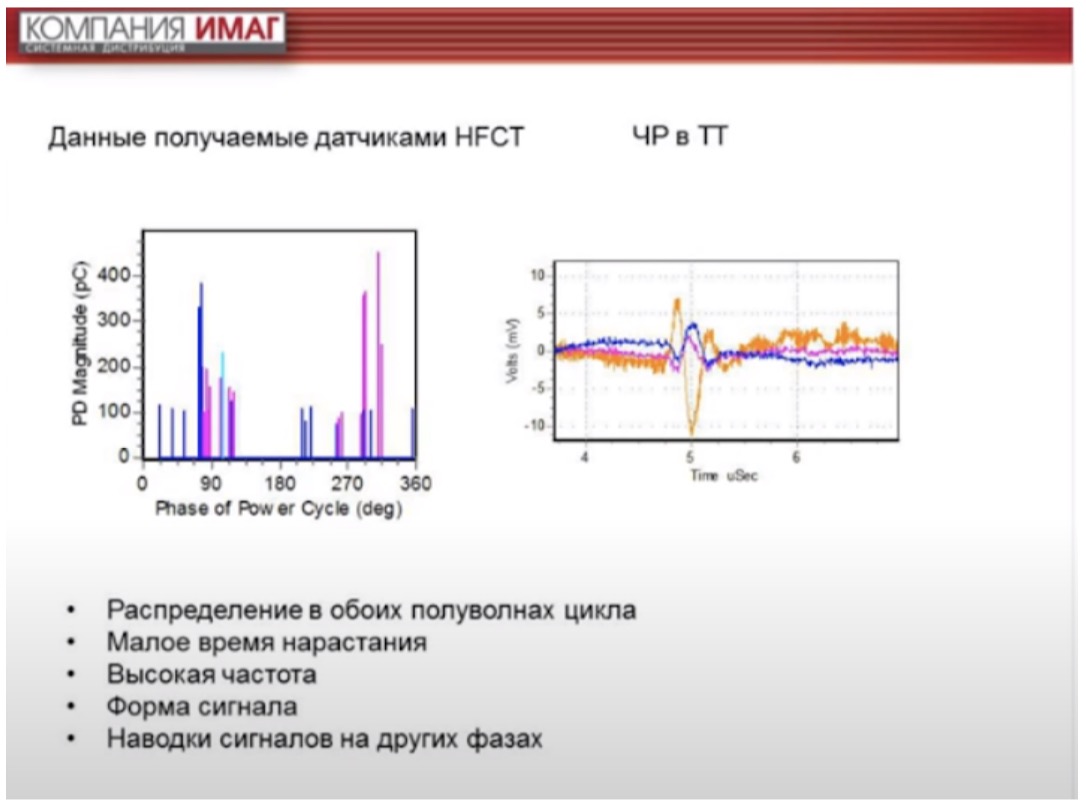

Частичные разряды в трансформаторах тока наводки обязательно должны быть на других фазах, если это трансформатора тока. Поэтому определить также что это за сигнал не составляет труда.

Данные получаемые датчиками HFCT

18:46

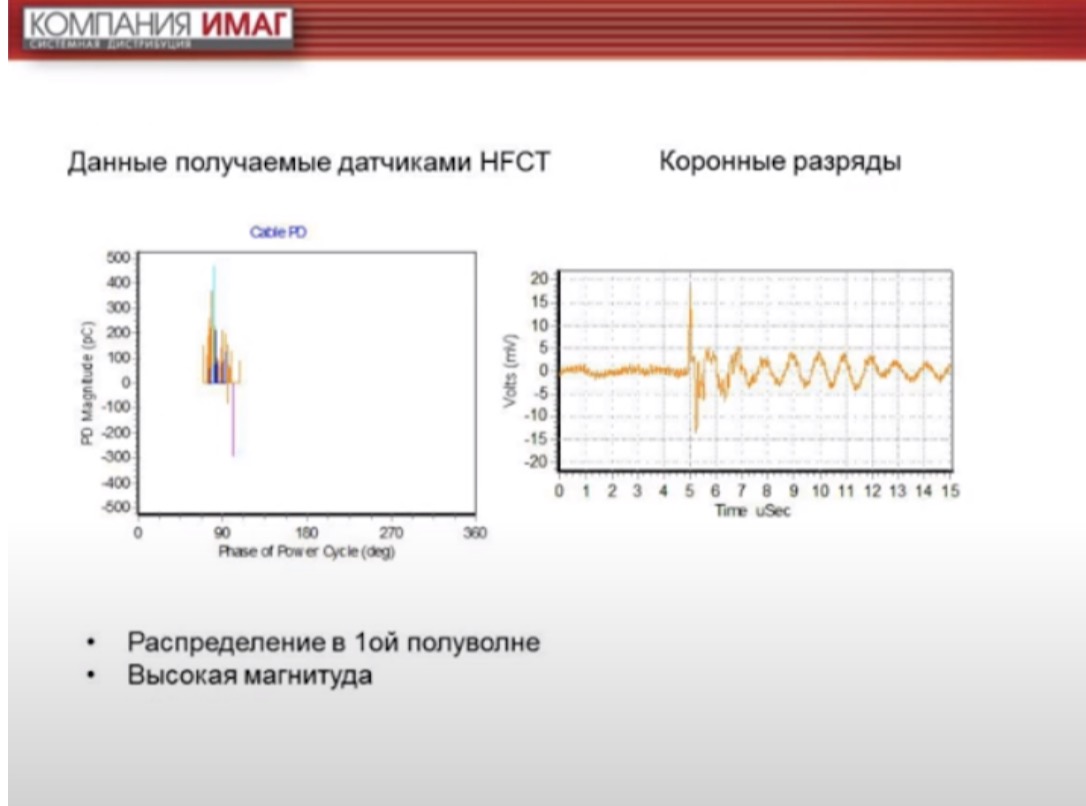

У коронных разрядов тоже своя форма. Обязательно распределение в первой полуволне и очень высокая амплитуда.

Трассировка кабеля при частичном разряде в рабочем режиме

19:00

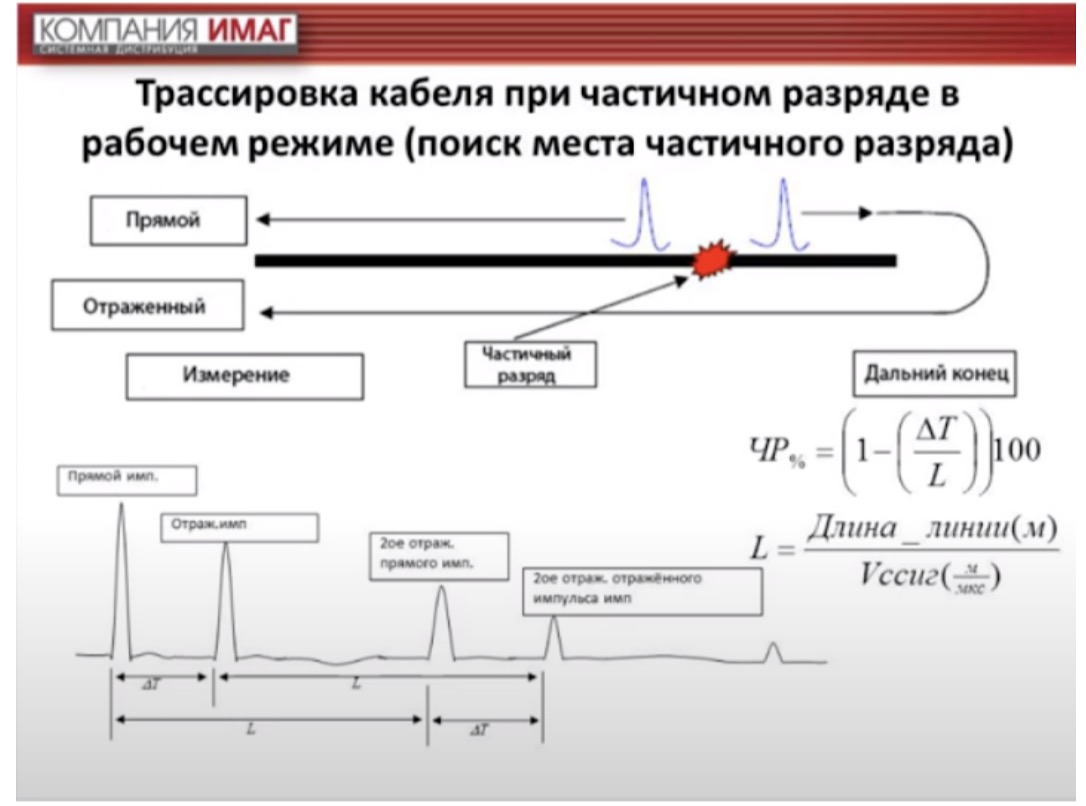

Теперь поговорим же о локализации, как это происходит и какие ограничения для этой локализации есть. Но, прежде всего скажу, что методика достаточно простая, всем известная. Это обычный метод по обратной волне, то есть отражённого импульса. Если говорить о каких-то ограничениях, то тут, можно сказать, чем длиннее кабельная линия, тем достаточно сильнее затрудняется методика локализации. Соответственно, при длине кабельной линии выше пяти километров либо же при большом количестве соединительных муфт идёт очень сильное рассеивание отражённого импульса, что не позволяет делать локализацию.

какие ограничения для этой локализации есть

20:02

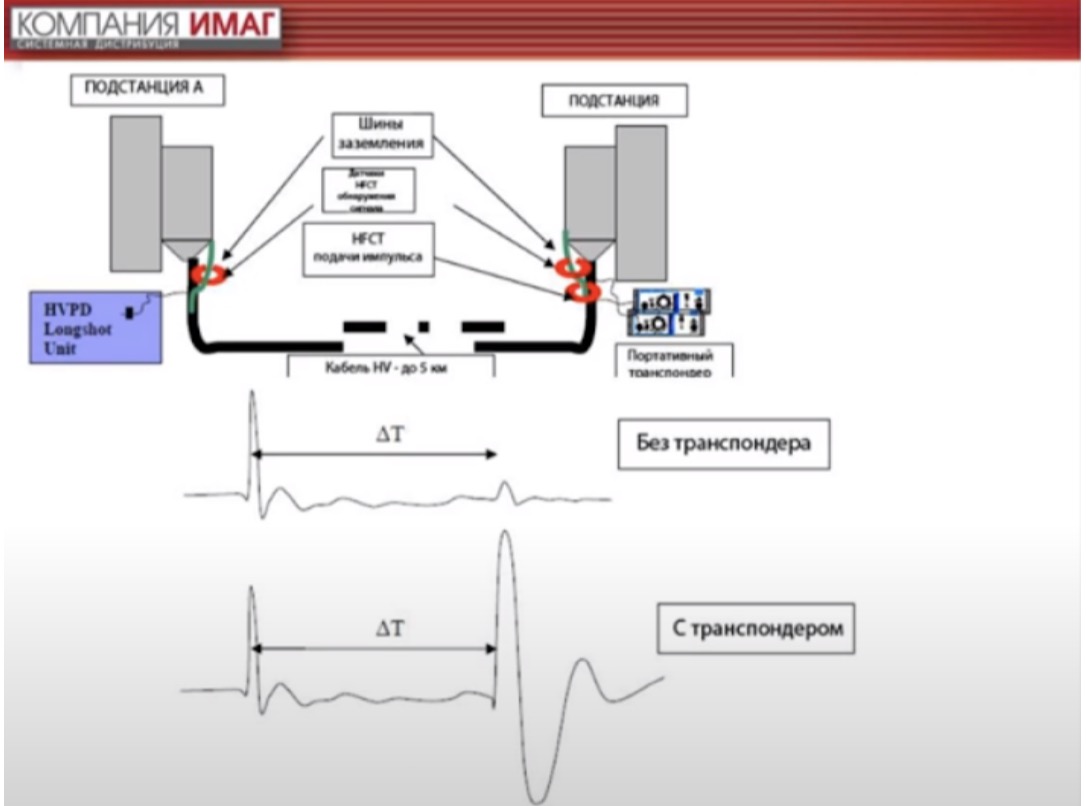

Но тут нам на помощь приходит такой прибор, который называется портативный транспондер. Он ставится с другого конца кабельной линии и, получая отражённый сигнал, его обратно увеличивает и пускает обратно с увеличенной амплитудой. Вот как это видно на данном рисунке. Соответственно, сам прибор HVPD Longshot принимает уже не свой отражённый импульс, а импульс, полученный от портативного транспондера. Соответственно, это сильно упрощает локализацию и в длинном кабеле и в старом кабеле, и в кабеле с большим количеством соединительных муфт.

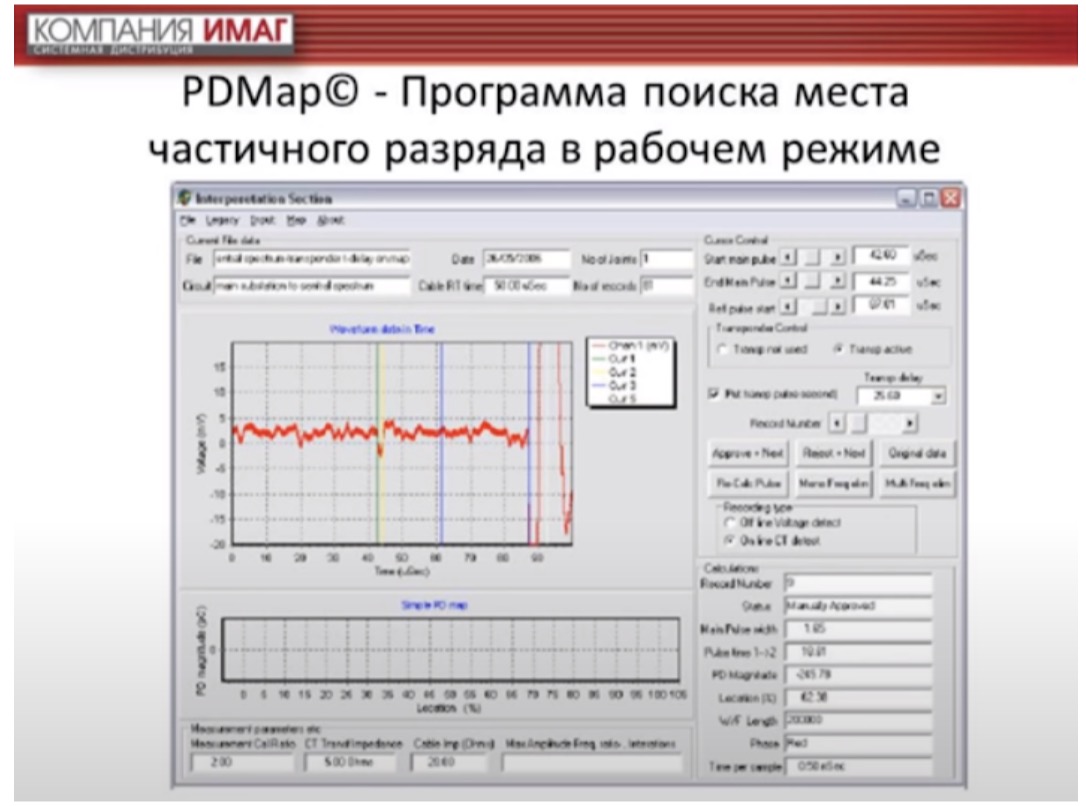

PDMap - Программа поиска места частичного разряда в рабочем режиме

20:49

Вот как выглядит интерфейс программы для локализации частичных разрядов. Как я уже говорил, это отдельное программное обеспечение, оно не входит в стандартный пакет, и заказывается отдельно. Но здесь вам уже необходимо будет понимать: нужно оно вам или нет. Например, если вы диагностируете частичные разряды в трансформаторе или вам интересны исключительно только генераторы и двигатели, то покупать программу для локализации в кабеле смысла нет.

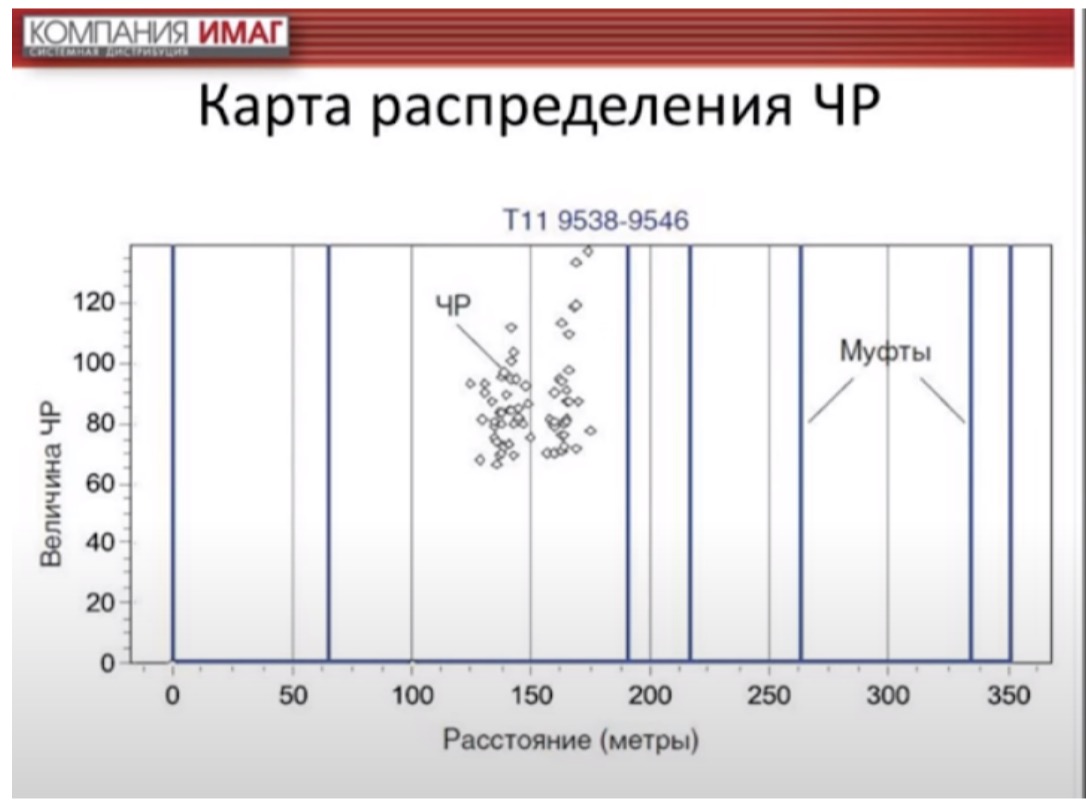

Карта распределения ЧР

21:24

Что вы в итоге получаете? Многие спрашивают, как понять на какой длине? В конце вы получаете вот такую картинку с расстоянием по длине кабеля и с муфтами, и с картинкой распределения частичных разрядов, интенсивности частичных разрядов по длине кабеля. Сразу скажу, что данные по муфтам и по длине кабеля вносятся вами вручную. И к сожалению, если данную информацию вы сами не внесёте, то программа вам её, естественно, не выдаст, потому что длину кабеля он замерить не может. Единственное, что, если не будет данных в метрах о длине кабеля, то информацию, картинку вы получите такую же, но без муфты и расстояние будет показано в процентах от длины кабеля. Соответственно, потом полистав кабельный журнал, посмотрев реальную длину кабеля, определить уже без повторных измерений труда не составит.

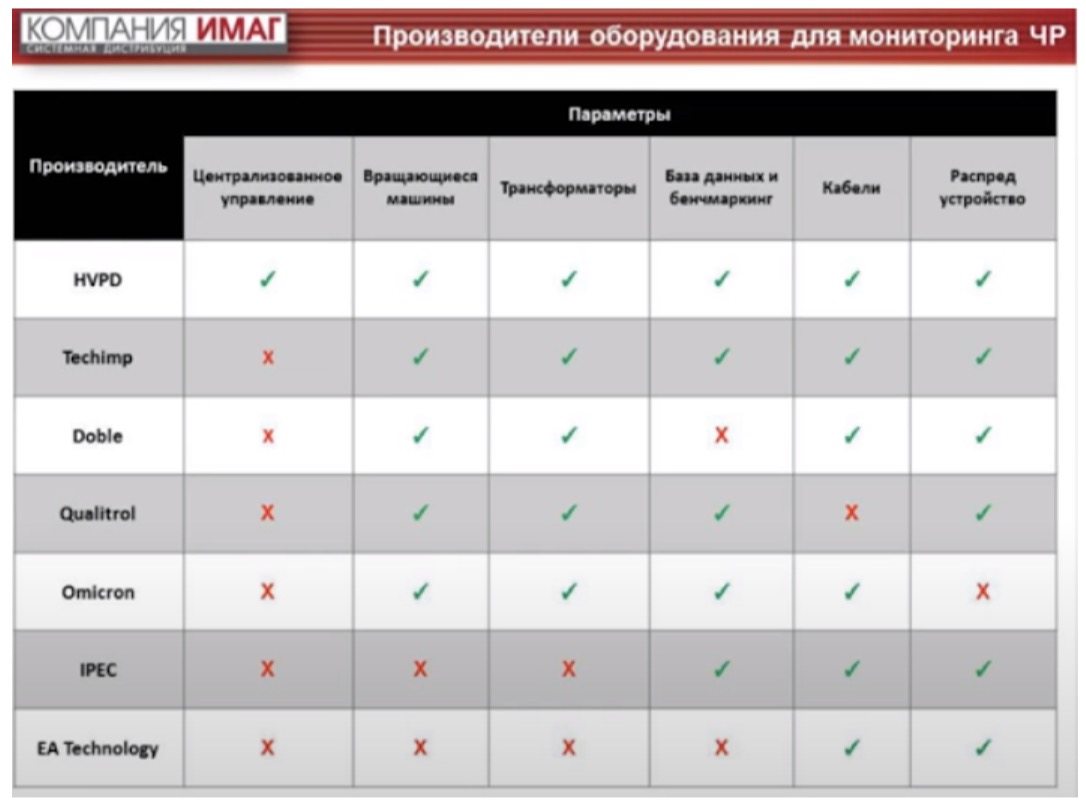

Производителем оборудования для мониторинга ЧР

22:27

Последнее, о чём бы мне хотелось рассказать, это о приборах постоянного мониторинга. Тоже небольшая сравнительная таблица с конкурентами, производящими приборы для постоянного мониторинга. Прежде всего, наша система позволяет мониторить всю цепочку приборов: ячейку, кабельную линию, сам прибор, вращающуюся машину, соединённую непосредственно с этой кабельной линией с этой ячейкой. Плюс есть возможность установки сервера и управление всех приборов на одной подстанции получения результатов абсолютно со всех приборов.

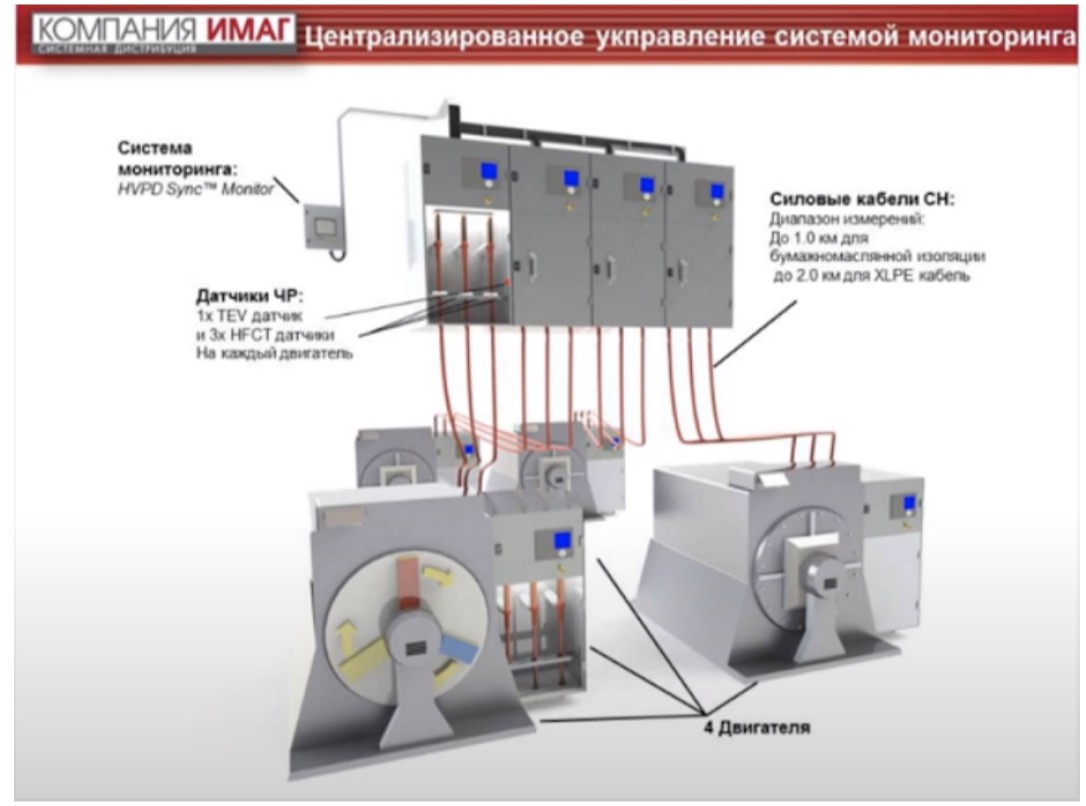

Централизированое управление системой мониторинга

23:18

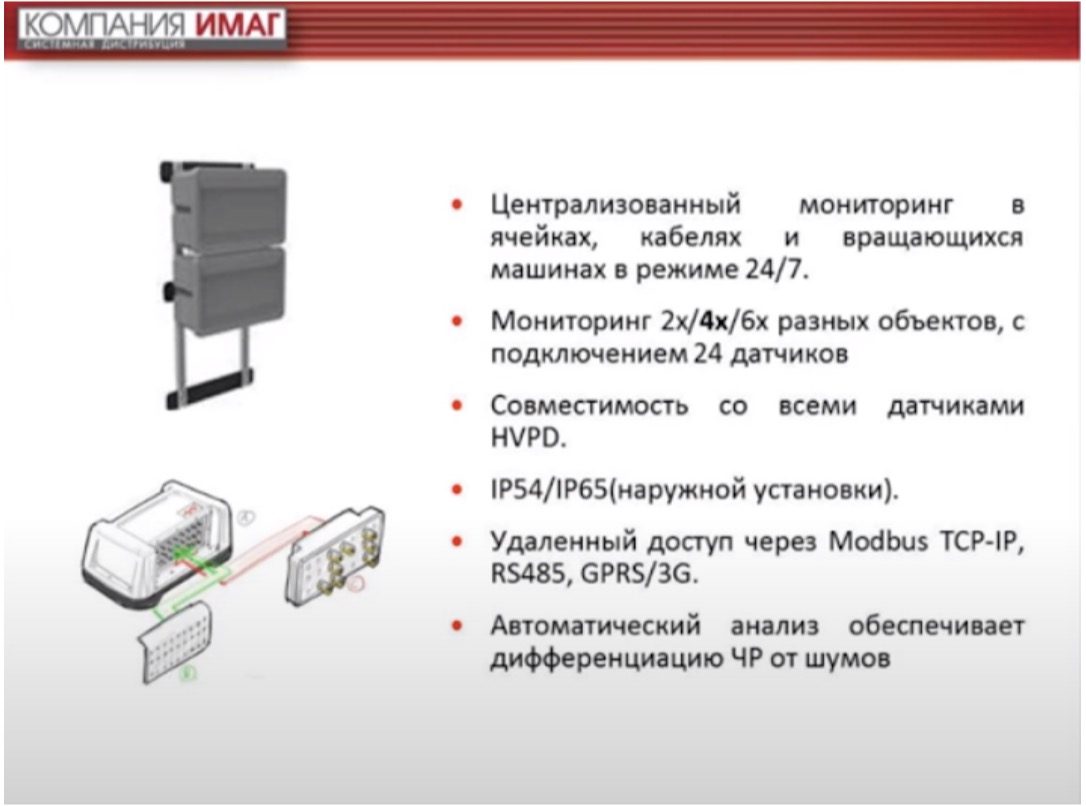

Вот то, о чём я уже говорил. Как видите, система мониторинга ставится непосредственно возле ячейки и подключается с помощью датчиков в кабельном отсеке. При этом вы можете мониторить как саму ячейку, так и кабель, так и машины, уже непосредственно подключенные к этому кабелю.

Удаленный мониторинг и диагностика во взрывоопасных зонах

23:39

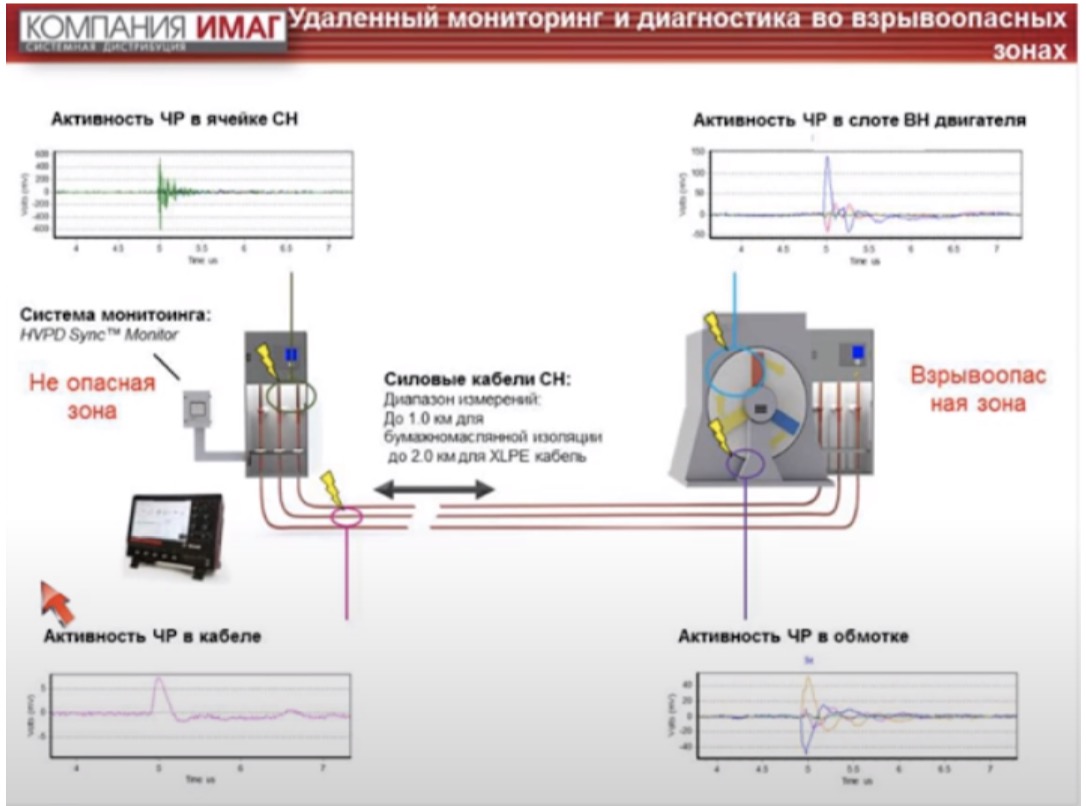

Прибор также вам покажет, что это за частичные разряды, где они были по своей форме сигнала. Он отобразит это в отдельном окошке либо это частичные разряды в ячейке, либо в двигателе, в обмотке, либо же это будет активность частичных разрядов в кабеле. Сам прибор устанавливается во вне опасной зоны и поэтому сертификации безопасности на него нет, а датчики же, которые непосредственно устанавливаются во взрывоопасной зоне, они, конечно же, полностью имеют все сертификаты для того, чтобы их можно было применять.

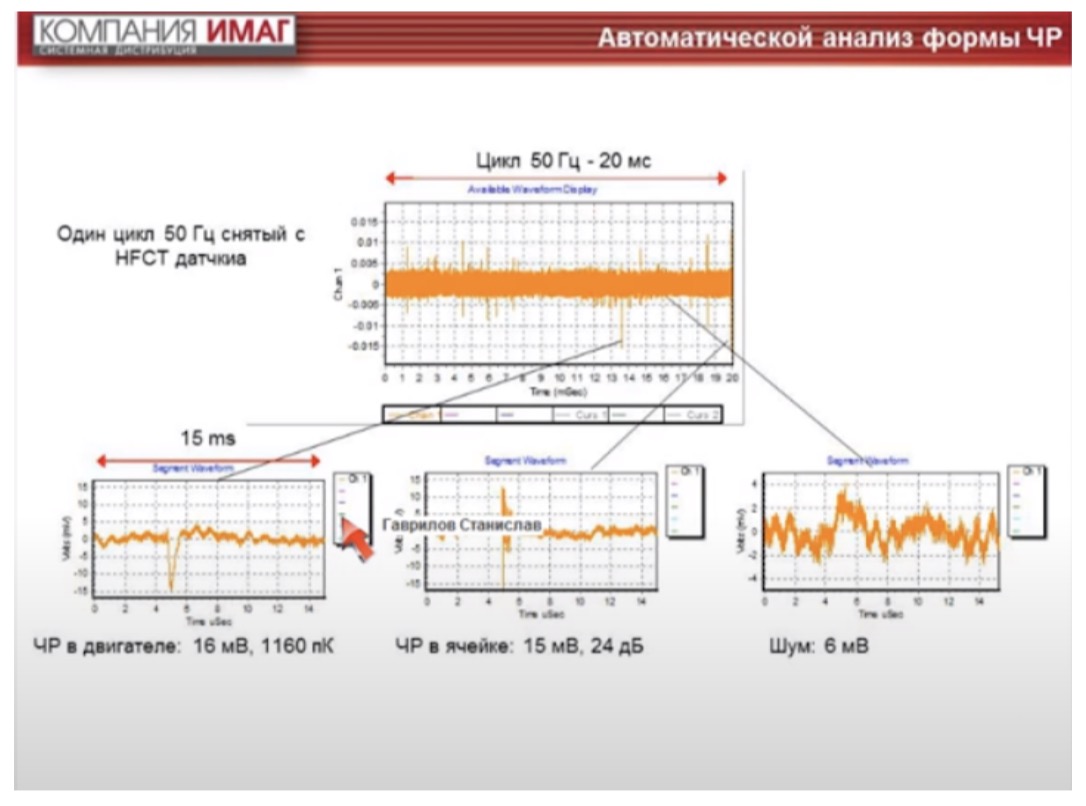

Автоматический анализ формы ЧР

24:18

Соответственно, анализ формы сигналов точно такой же в системе мониторинга, как и в приборе HVPD Longshot и работают по одному принципу.

Нормативные уровни ЧР для вращающихся машин

24:34

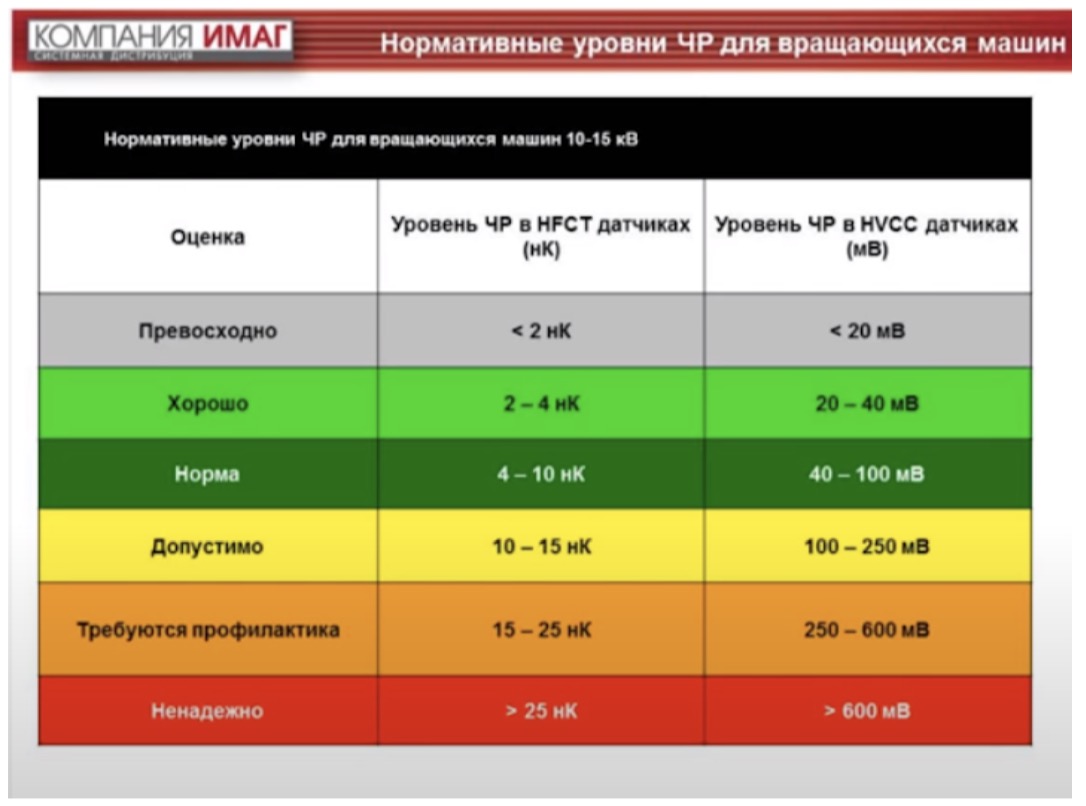

Для примера я привёл нормативную таблицу по уровню ЧР как раз для вращающихся машин. Как видно, для разных типов датчиков эта табличка будет немножко своя, потому что частичные разряды с помощью конденсатора связи измеряются в милливольтах, с помощью высокочастотного датчика трансформатора тока они измеряются в нанокулонах. Такие таблицы есть абсолютно для любого типа кабеля, любого типа трансформатора и выдаются вам вместе с прибором, чтобы вы могли их сравнивать. Тут многие сразу задают вопрос: «Есть ли какие-то нормативные акты? С чем это сравнивать?». К сожалению, в России и на самом деле в мире эти данные не очень нужны, а в России просто, к сожалению, такого нет и непонятно, когда они появятся. Так что все эти нормативные уровни даны производителем в связи с накопленным опытом и никаких проблем до этого не было с тем, чтобы эти уровни были ошибочно даны производителем.

Признаки ЧР, опеределение состояния изоляции

26:00

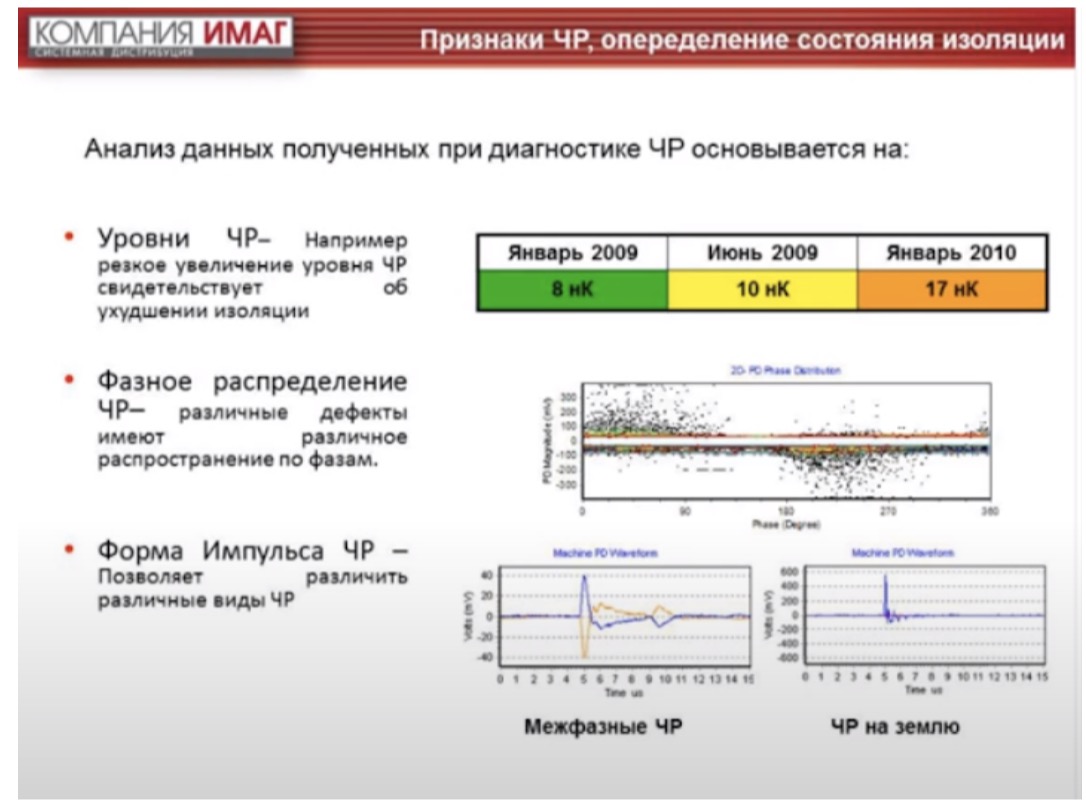

Как происходит анализ данных, полученных при частичных разрядах? Конечно, в основу берётся не только мгновенное значение, но и значение во времени, т. е. насколько сильно изменилось значение частичного разряда по сравнению с прошлым годом. Также очень часто бывают всплески, когда частичный разряд показывал высокую амплитуду, но при этом его интенсивность достаточно мала. Тоже стоит больше внимания уделять тем частичным разрядам, чья интенсивность выше нежели чем выше амплитуда. Фазное распределение, можно определить тип фазы, на которой частичный разряд возник и в зависимости от типа эффекта значения будут либо в одной фазе, либо же по всем трём фазам. Как я уже говорил, у каждого типа частичного разряда своя форма импульса, что позволяет нам определить, где это и какой это частичный разряд.

Полный мониторинг сети 11 кВ

27:13

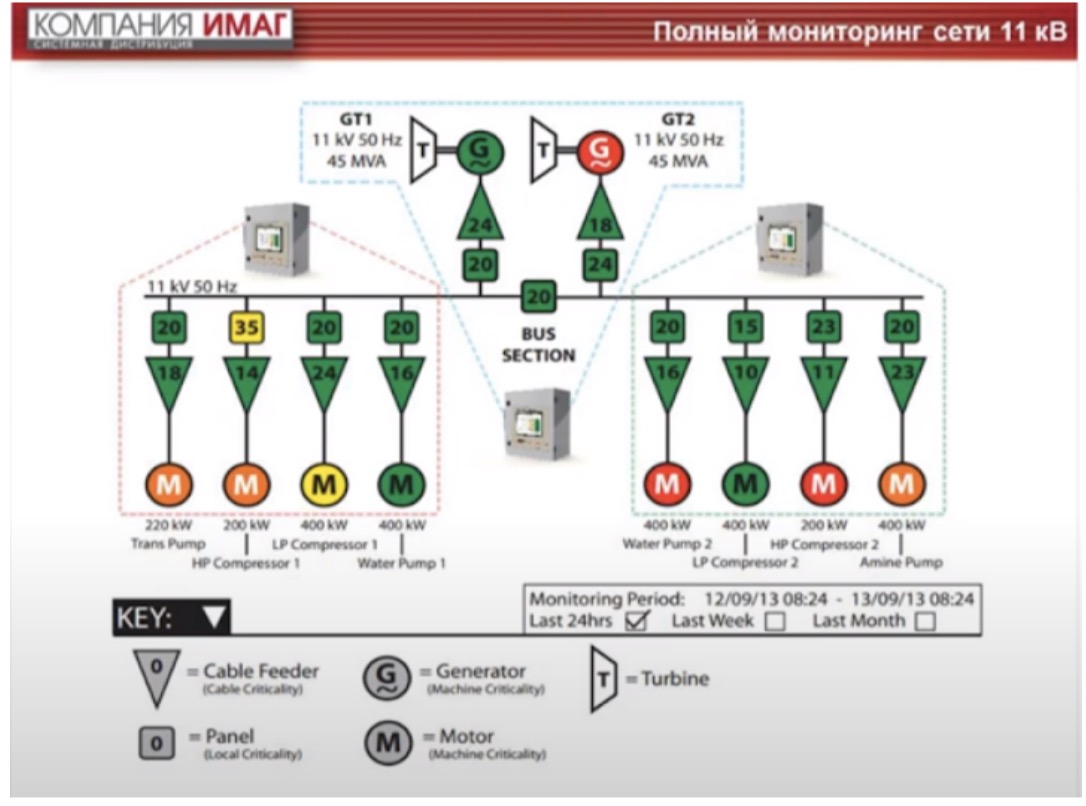

Как это происходит на объекте? Полный мониторинг сетей 11 кВ показан с помощью трёх приборов. Приборы сами по себе является 24-канальными, соответственно, в один прибор можно соединить до 24 датчиков. Мы прорабатываем проект отдельно с каждым заказчиком и смотрим, когда есть необходимость поставить более большое количество датчиков, где-то можно обойтись одним, поставив его только на поводок заземления. Поэтому количество приборов, количество датчиков всё это уже оговаривается отдельно с каждым заказчиком для того, чтобы как можно более оптимизировать данную схему.

Таблица мониторинга ЧР

28:01

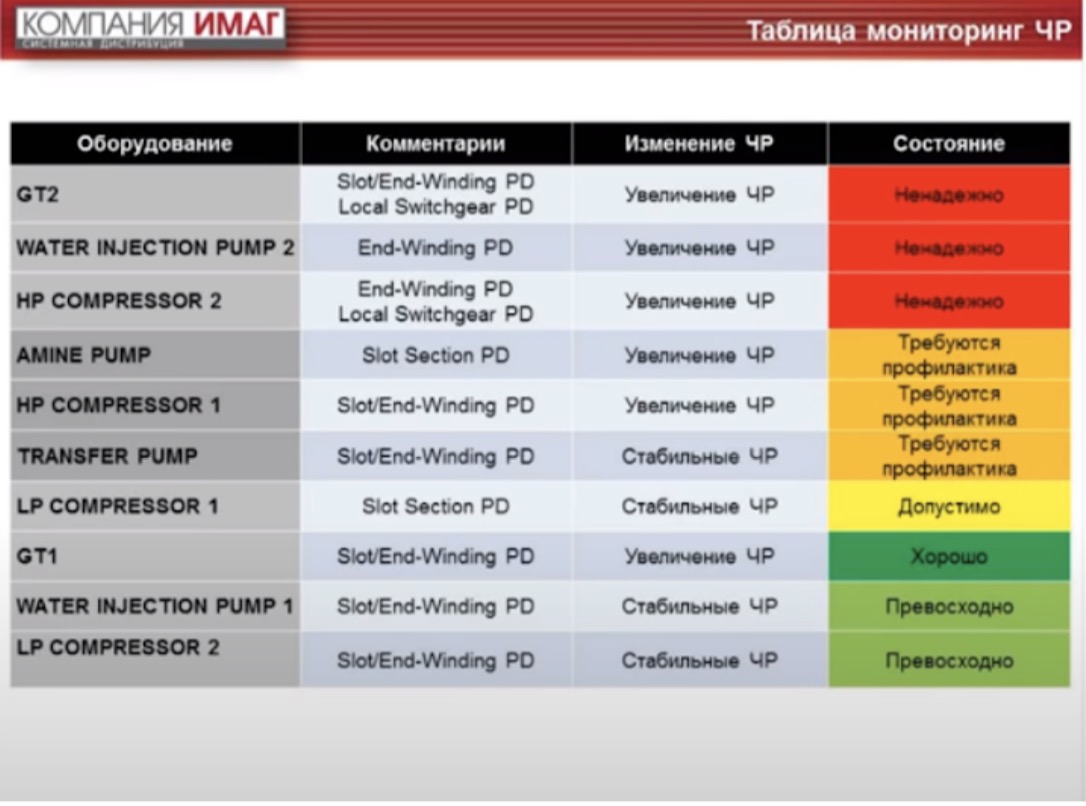

Что даёт система мониторинга? Она в отличие от HVPD Long shot не делает локализацию. Вы сможете посмотреть вот такую упрощённую таблицу с цветовой индикацией, где будет показано, что происходит с вашими частичными разрядами, как они изменились, остались ли они на месте либо же увеличились, слабое увеличение, сильное увеличение и обязательно цветовая индикация с тем, что необходимо делать с вашим оборудованием. Также можно будет посмотреть графики развития частичных разрядов непосредственно во времени.

Пример пользовательского интерфейса

28:36

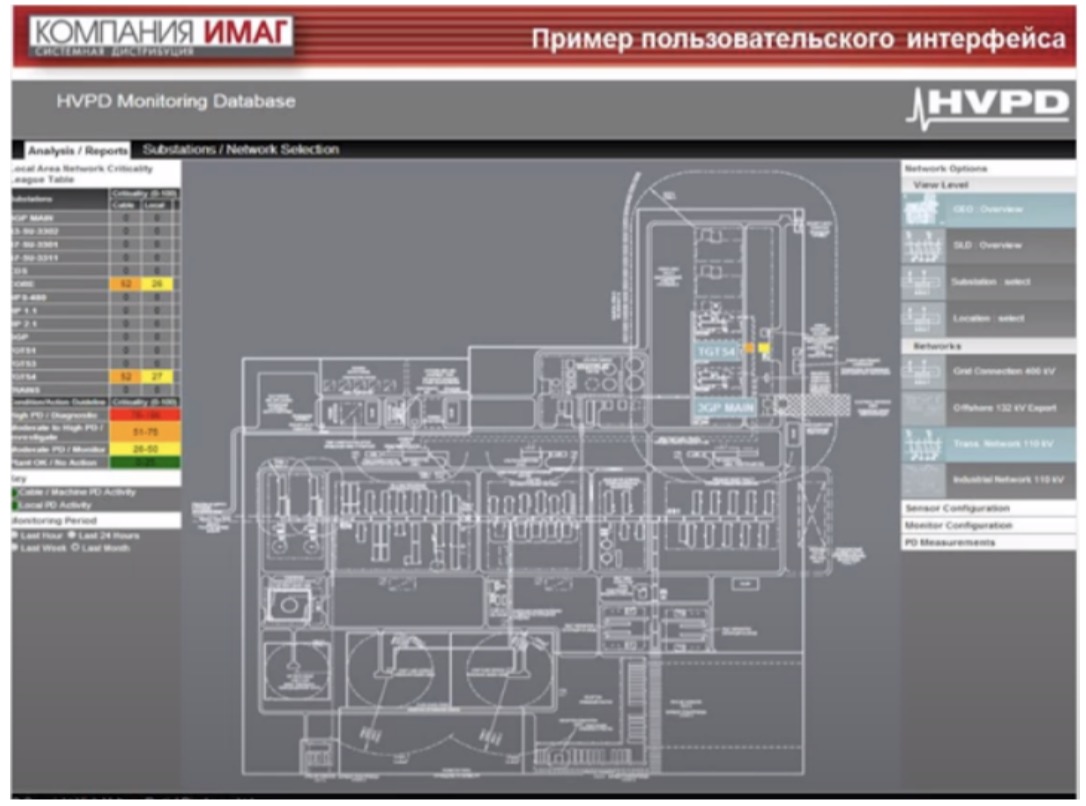

У пользователя есть интерфейс, полностью заливается однолинейная схема, где будут показаны места установки датчиков и прямо на однолинейной схеме будут видны цветовые индикаторы, что происходит с датчиками, какое оборудование и в каком состоянии. Всё ещё пример пользовательского интерфейса, есть различные варианты. Тут тоже всё делается под вас, непосредственно под вашу определённую схему, которую вы нам пришлёте.

Компания ИМАГ

29:09

То, о чём я говорил – централизованный мониторинг. Есть возможность подключения так называемого сервера и соединение всех приборов в одну систему, т. е. помимо того, что прибор имеет экран и вы можете посмотреть непосредственно на объекте, что в данный момент в режиме онлайн происходит. А также с помощью удалённого рабочего места, с помощью удалённого доступа вы можете просмотреть все ваши приборы. Настраивается автоматическое оповещение, сигнализация, пользовательский интерфейс полностью адаптивен от заказчика.

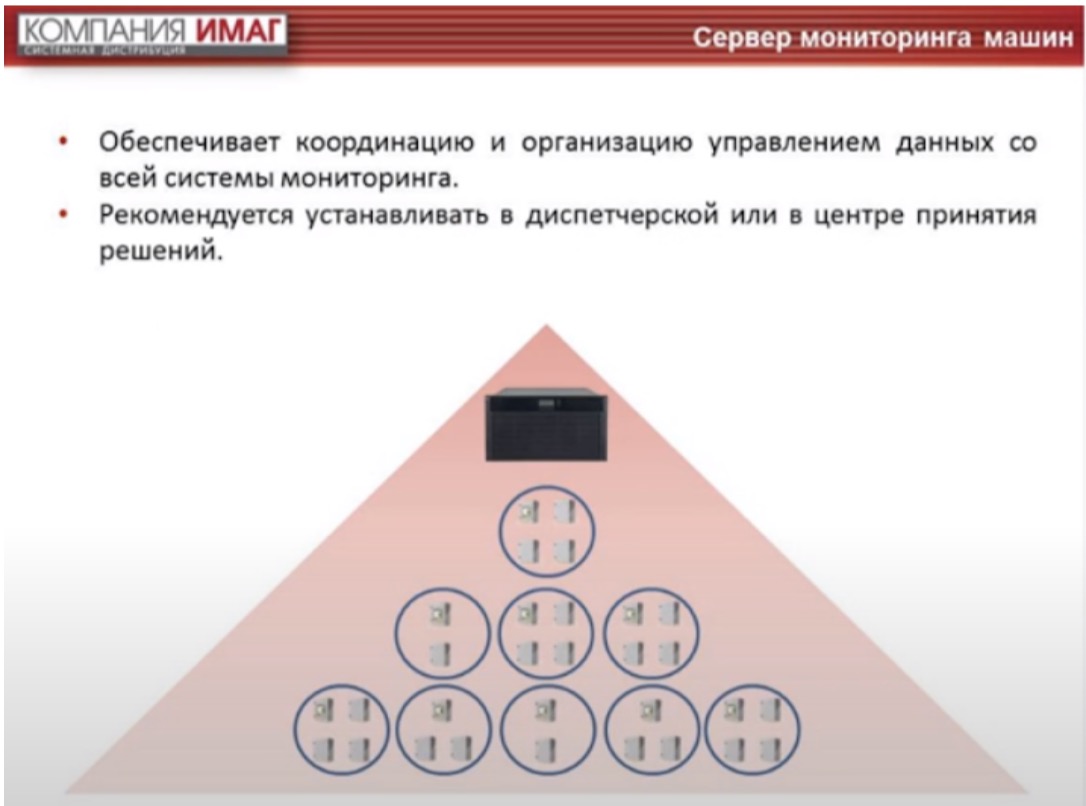

Сервер мониторинга машин

29:47

Вот как раз то, о чём я говорил – сервер мониторинга машин, который может объединять в себе огромное количество систем мониторинга вплоть до того, что вы можете оснастить даже несколько объектов, находящихся достаточно далеко друг от друга, но с помощью удалённого доступа наблюдать за разными подстанциями, находящихся достаточно далеко друг от друга.

Договор на оказание услуг

30:15

Мы предлагаем также договор на оказание услуг. Помимо того, что это возможность выезда нашего специалиста с портативным прибором для локализации, для проведения каких-то диагностических измерений, это и техническая поддержка круглосуточная, аварийное реагирование, обязательные отчёты, которые мы будем вам предоставлять каждый год или же каждый месяц в зависимости от состояния вашего кабеля, вашего оборудования, не только кабеля. Но и рекомендации по итогам ваших отчётов по итогам того, что необходимо сделать с оборудованием, как устранить ту или иную проблему. Естественно, обновление всего программного обеспечения тоже в это входит, всё обновление будет включено. Оборудование достаточно новое и интересное для нашей страны, прежде всего, для нашей страны.

HVPD - Тенгизшевроил (ТШО)

31:42

К сожалению, в России пока опыта большого нет, но наиболее близкий для нас объект – это компания HVPD – Тенгизшевроил (ТШО), которая находится в Казахстане. Они установили у себя оборудование ещё в 2011 году и находится оно на месторождении Тенгиз на берегу Каспийского моря.

ТШО - Распроложение

31:50

ТШО нефтеперепабатывающий комплекс в цифрах

32:02

У них находится более 100 двигателей в эксплуатации и большинство двигателей уже имеет срок службы больше 20 лет. Сейчас это число ещё более увеличилось. Месторождение развивается и постоянно ставятся новые двигатели, при этом температура в течение года варьируется от -40 °С до + 40 °С в течение года, что достаточно сильно сказывается, как я уже говорил, на возникновении частичных разрядов.

ТШО - двигатели во взрывоопасной зоне

32:32

Все эти двигатели достаточно важны для компании, так как непосредственно они являются двигателями, которые подключены к нефтедобывающим насосам и все двигатели расположены во взрывоопасной зоне.

ТШО - двигатели во взрывоопасной зоне

32:54

Вот как это выглядело на объекте.

HVPO - ТШО - установка, диагностика и мониторинг

33:00

Что же было сделано компанией? Были установлены системы мониторинга, постоянного мониторинга с помощью приборов HVPD Multi Monitors и были они подключены с помощью высокочастотных датчиков трансформатора тока. При этом, при возникновении опасных участков компания "33:23 неразборчиво" всё ещё вызывает наших специалистов с портативным прибором HVPD Longshot, который до сих пор производит локализацию и уже более подробный анализ тех двигателей, тех кабелей, которые система мониторинга показала, что находятся в опасной ситуации.

ТШО и HVPO - История работы

33:42

Вот как это происходило, как развивалась история. В 2011 году был пилотный проект, который мы осуществили совместно с HVPD, с американской компанией Chevron и непосредственно на месторождении. В 2012 году после года пилотного проекта, после года опытной эксплуатации уже была закуплена 31 система для того, чтобы оснастить сто двигателей. Как видите, в мае монтаж начался, в августе уже полностью всё месторождение было снабжено и уже началась полноценная работа. В 2013 году мы продолжили сотрудничество, уже внедряли более обновлённое программное обеспечение и до сих пор этот проект является одним из основных для нас и для производителя, один из самых крупных проектов в мире.

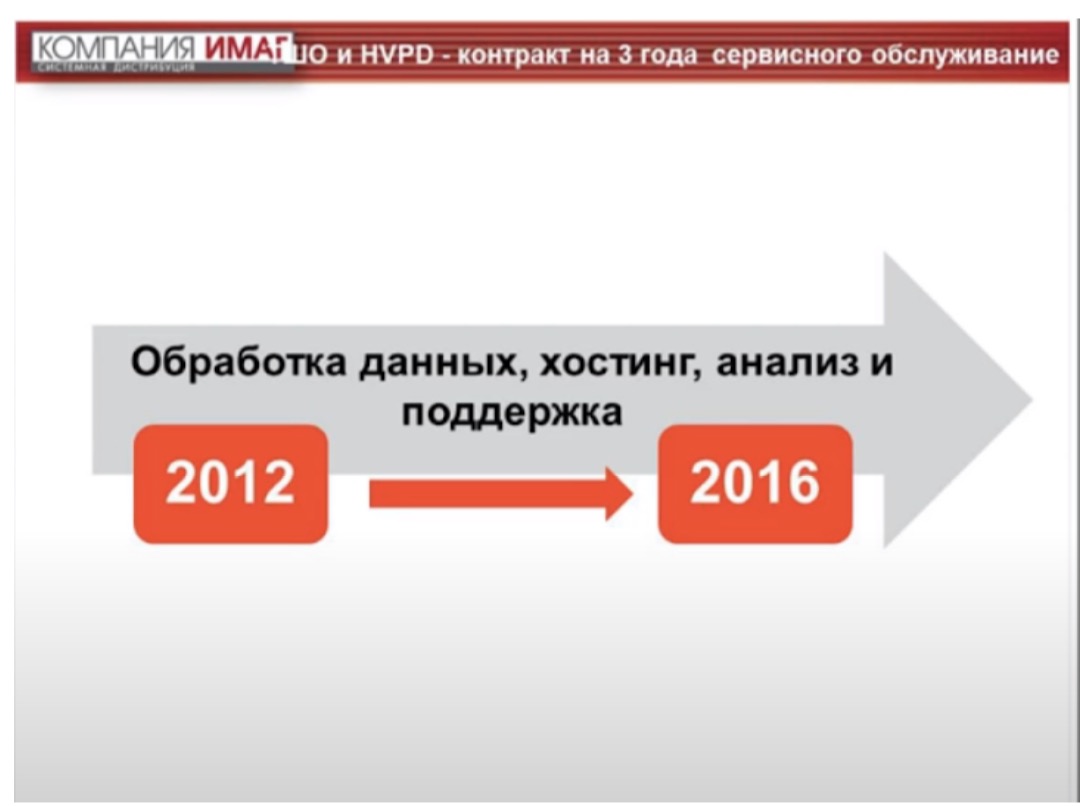

ТШО и HVPO - контракт на 3 года сервисного обслуживания

34:42

Контракт заключён до конца 2016 года на обработку данных, на поддержку, на анализ, на рекомендации, изменения. В этом году планируется контракт обновить и заключить до 2020 года на ближайшие четыре года.

Выводы

35:04

Пару слов о том, какие выводы можно сделать из моего небольшого доклада. Прежде всего, что онлайн-диагностика и мониторинг частичных разрядов в режиме онлайн это самый простой и эффективный метод, который позволяет вам… Это метод, во-первых, неразрушающего контроля, он никак не влияет на ваше оборудование, своей диагностикой вы не разрушаете никак оборудование. При этом подключение всего датчика и всего тестирования проходит в режиме онлайн, т. е. вам не нужно выводить оборудование из работы, прекращать свой цикл. Никак не нужно останавливать ни производство, ни подачу электроэнергии. При этом определение частичных разрядов позволяет заблаговременно обнаружить повреждение в изоляции и, соответственно, этим предсказать, когда же оборудование выйдет из строя и уже планировать ваш ремонт, планировать эксплуатацию с имеющимися данными. Почему компания HVPD, а не какой-нибудь конкурент? Это компания, которая стояла у истоков частичных разрядов и диагностики в режиме онлайн. На рынке компания уже с 1996 года и как вы видели большинство крупнейших мировых компаний как энергетической, так и нефтегазовой отрасли пользуются именно услугами HVPD. Что ж, у меня по данной теме всё. Был небольшой такой обзорный ввод по приборам, о том, что это и зачем это делать. Если у вас есть вопросы, задавайте в общий чат. Я буду рад на них ответить. Спасибо вам за внимание. Надеюсь, было полезно. Жду вопросов.

Вопрос: «Скажите, пожалуйста, работает ли ваше оборудование в сетях LV?».

Оборудование работает, но в этом нет никакого смысла, потому что частичные разряды зарождаются от 3 кВ и плюс минус 500 В, то есть в сетях низкого напряжения до киловольта смысла всё это диагностировать нет. Никак эти разряды не скажутся на вашей изоляции.

Ещё что хотел добавить, пока вопросов нет, что я говорил, также это относится ко всем нашим клиентам. Если вам интересен какой-то либо пилотный проект, либо же что касается прибора HVPD Longshot, мы непосредственно с прибором можем приехать к вам на объект и провести бесплатное тестирование одного-двух кабеля, кабельных линий, чтобы показать вам, как это работает, предоставить бесплатный отчёт для того, чтобы вы понимали, что вы не покупаете кота в мешке, а действительно имели возможность ознакомиться с оборудованием до его покупки, до его использования. Поэтому, если вам интересен данный вид взаимодействия, бесплатное тестирование или какой-то демо проект, пилотный проект, вы пишите нам, не стесняйтесь. Ждём ваших вопросов и писем. Что ж, вопросов, видимо, больше нет. Если что-то вдруг появится, вы всегда можете написать нам на e-mail. Мы на все ваши вопросы ответим. Ещё раз спасибо за внимание. Надеюсь, было полезно. До свидания.
