Как сократить время восстановления после короткого замыкания на воздушной линии (ЛЭП)

Видеозапись и стенограмма вебинара "Как сократить время восстановления после короткого замыкания на воздушной линии (ЛЭП)?" от 16 марта 2017 года.

Лектор: Гаврилов Станислав, специалист группы компании ИМАГ.

Стенограмма вебинара

Время чтения: 30 минут.

0:03

Здравствуйте! Меня зовут Гаврилов Станислав. Я специалист группы компаний ИМАГ и сегодня расскажу вам о том, как сократить время восстановления после короткого замыкания на воздушных линиях. Речь, конечно, пойдёт об индикации короткого замыкания и индикаторах короткого замыкания. Прежде всего, хотелось бы пару слов рассказать о компании, про чью продукцию мы будем сегодня говорить.

01:01

Это немецкая компания Horstmann, находящаяся в городе Хайлигенхаусе, недалеко от Дюссельдорфа. Прежде всего, компании уже больше 70 лет. Это исключительно семейный бизнес и практически всё руководство компании носит фамилию Horstmann. Чем компания примечательна? Собственно, с этой компании началось такое понятие, как индикация короткого замыкания. Все первые индикаторы были произведены именно компанией Horstmann.

01:37

Помимо того, что компания достаточно старая и многие технологии действительно уже имеют достаточно большой возраст, постоянно компания проводит новые разработки в сфере индикации короткого замыкания и индикации напряжения. Практически каждый год на рынок выходит какое-то обновление или новый продукт.

01:58

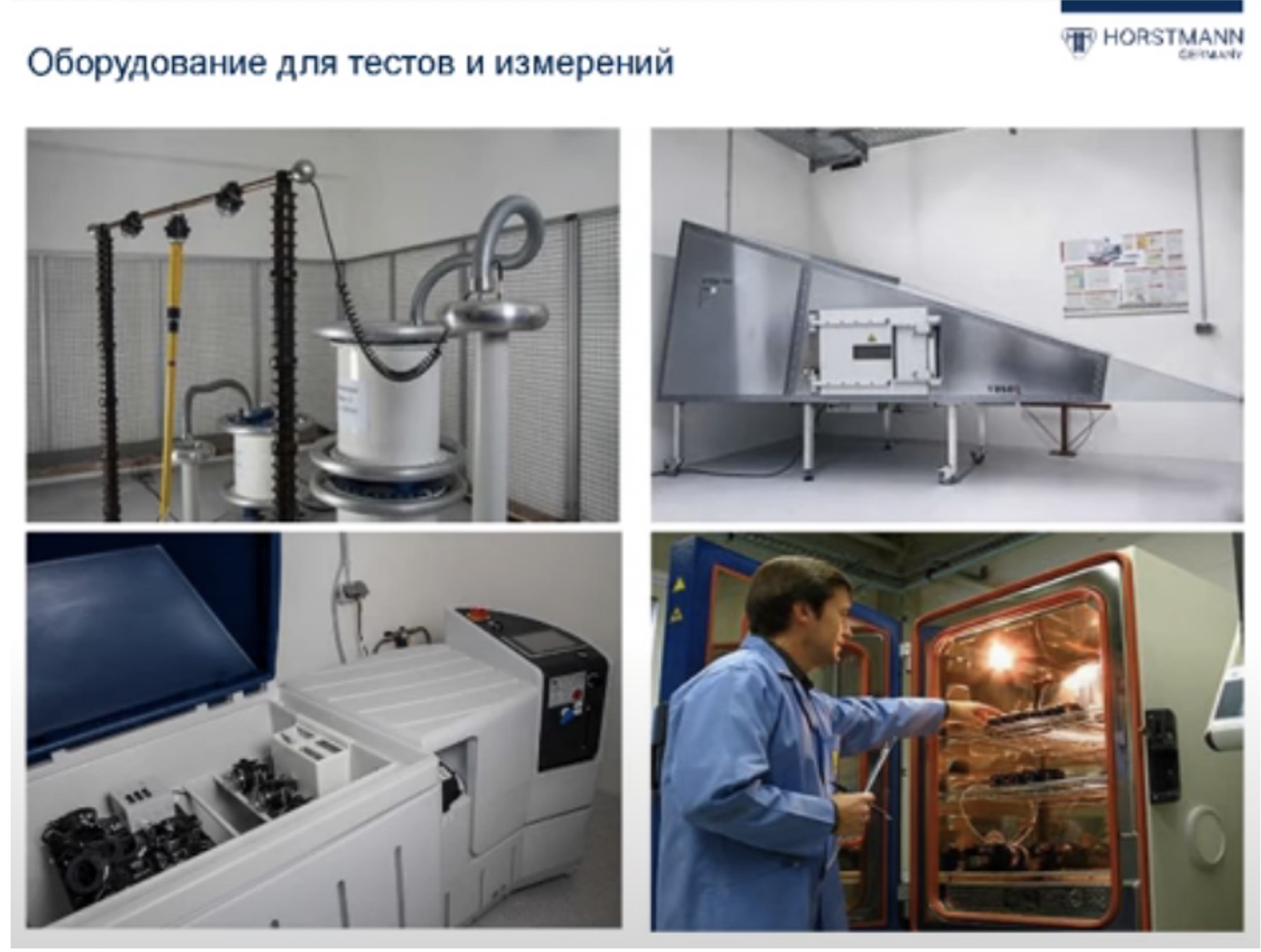

Чем компания примечательна? Своими лабораториями. Хочется сказать, что всё производство всех индикаторов происходит в Германии. Компания сознательно идёт на какое-то удешевление производства за счёт Китая или за счёт других стран.

02:18

Компания работает в 110 странах мира, от Крайнего Севера и заканчивая достаточно суровыми южными регионами, находящимися на экваторе. Поэтому говоря про использование данного оборудования на территории Российской Федерации, можно смело сказать, что опыт компании позволяет говорить о том, что индикаторы способны работать и при минусовых температурах – -40-50 градусов, так и при всех жарких. Это в районе экватора: Абу-даби, Арабские Эмираты.

02:55

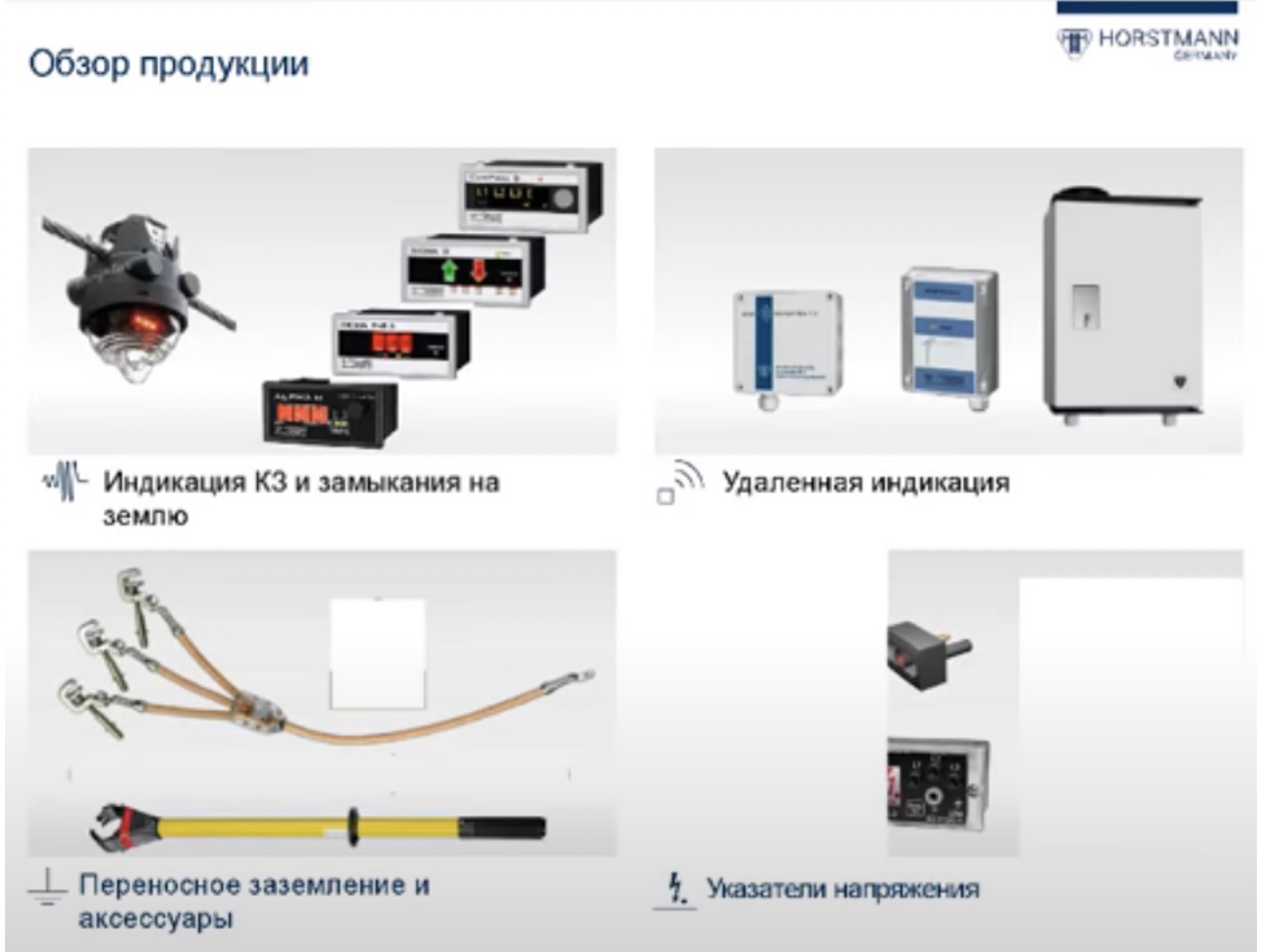

Чем занимается компания? Как я уже сказал, индикацией короткого замыкания на землю. Есть огромное количество приборов, предназначенных как для кабельных линий, так и для воздушных линий. Это так называемая удалённая индикация. Это всё, что связано с мини Scada-системами, когда вся информация о ваших линиях видна не только визуальным контроллером на самом индикаторе, а также есть возможность удалённого просмотра линии и регистрация всех аварийных событий. Но об этом я более подробно чуть позже остановлюсь. Это различные переносные заземления, аксессуары, изолированные штанги, указатели напряжения, фрезеровщики и указатели напряжения, так называемые встраиваемые в ячейки среднего напряжения.

03:53

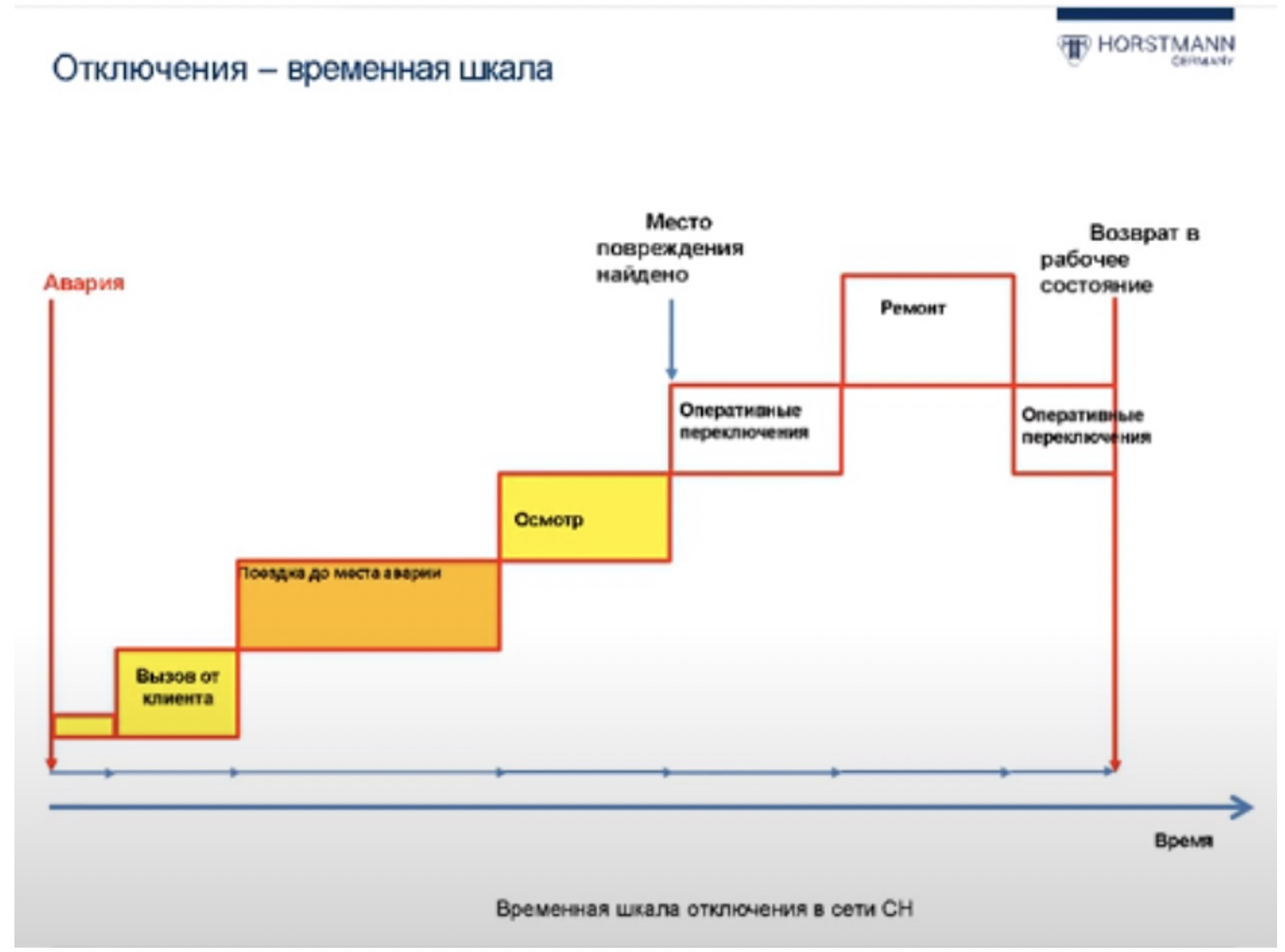

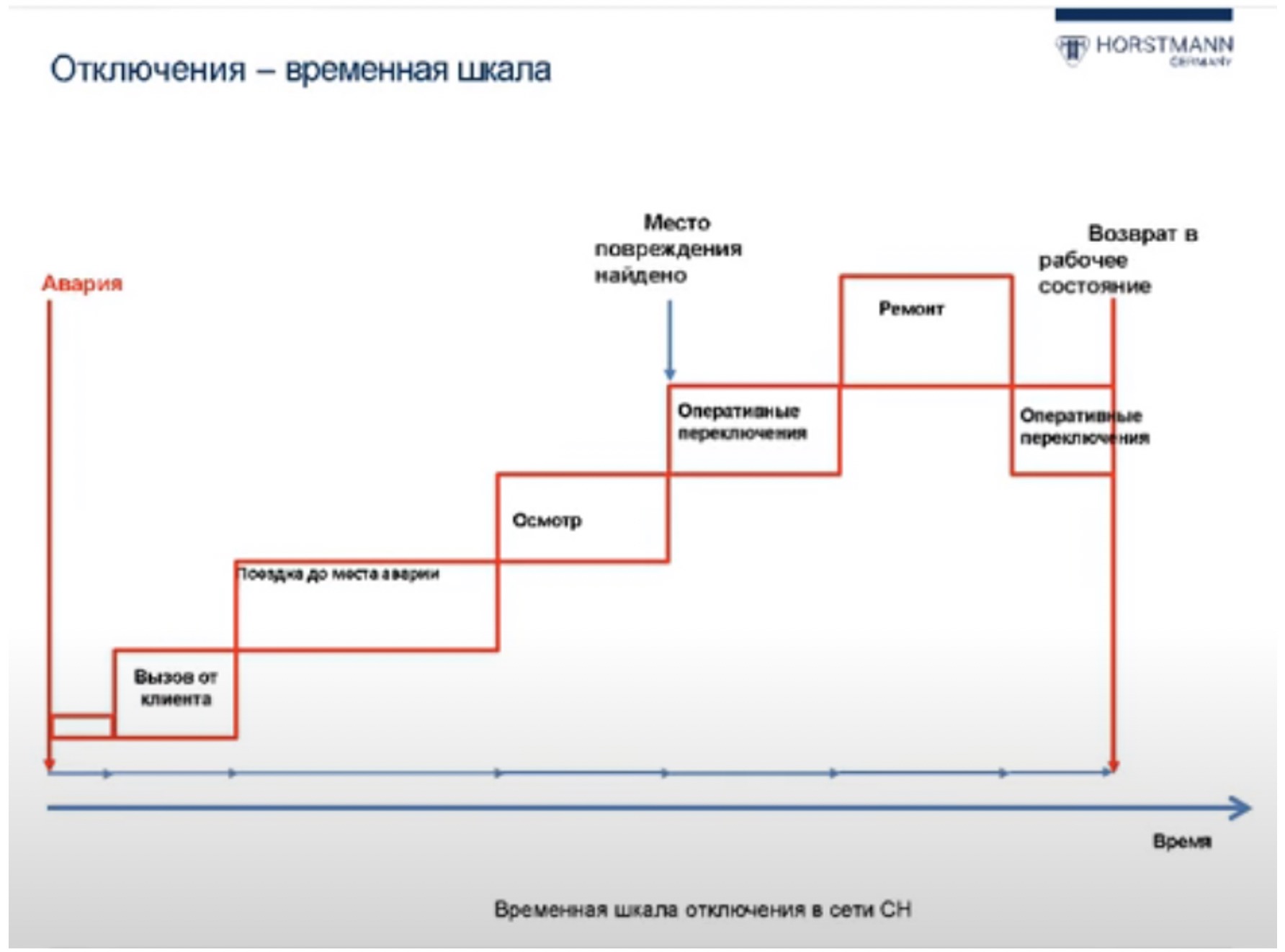

Перейдём непосредственно к самой теме нашего вебинара – это временная шкала отключения во время короткого замыкания. Здесь представлено то, на что в основном тратится время во время короткого замыкания до времени восстановления. Что же происходит при применении датчиков короткого замыкания?

04:20

Как видите, некоторые квадратики окрасились жёлтым цветом. Это та часть нашего времени, которую мы можем сократить, используя индикаторы короткого замыкания.

04:37

Да, конечно, поездка до места аварии никуда не денется, но она займёт намного меньше времени, т. к. бригада будет знать, куда конкретно необходимо ехать. Соответственно, применяя индикаторы короткого замыкания либо с возможностью передачи данных, либо просто визуальный контроль, мы можем сократить время нашего простоя и время восстановления после короткого замыкания на 50-80%, что в настоящее время является очень актуальным для наших сетей среднего и высокого напряжения.

05:11

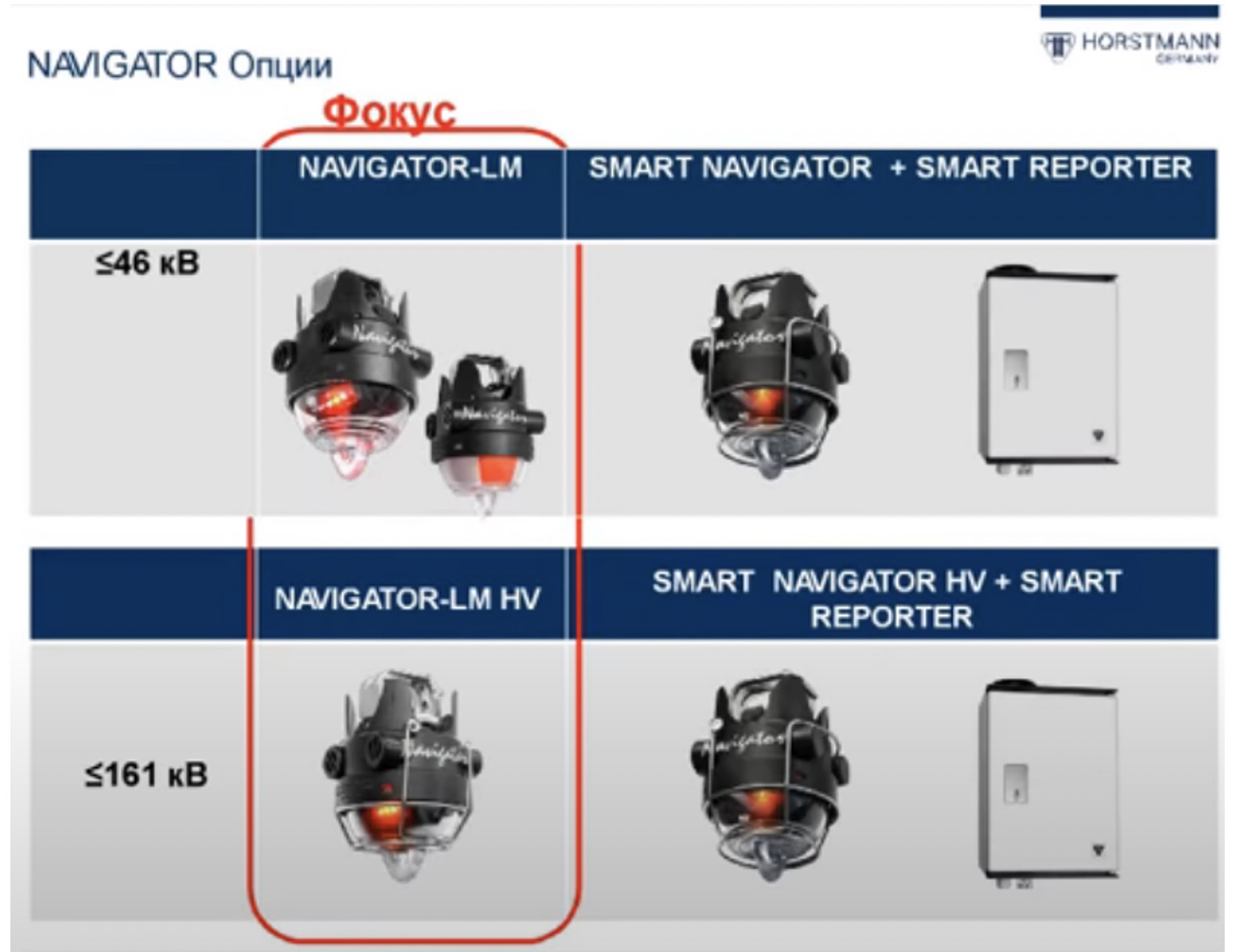

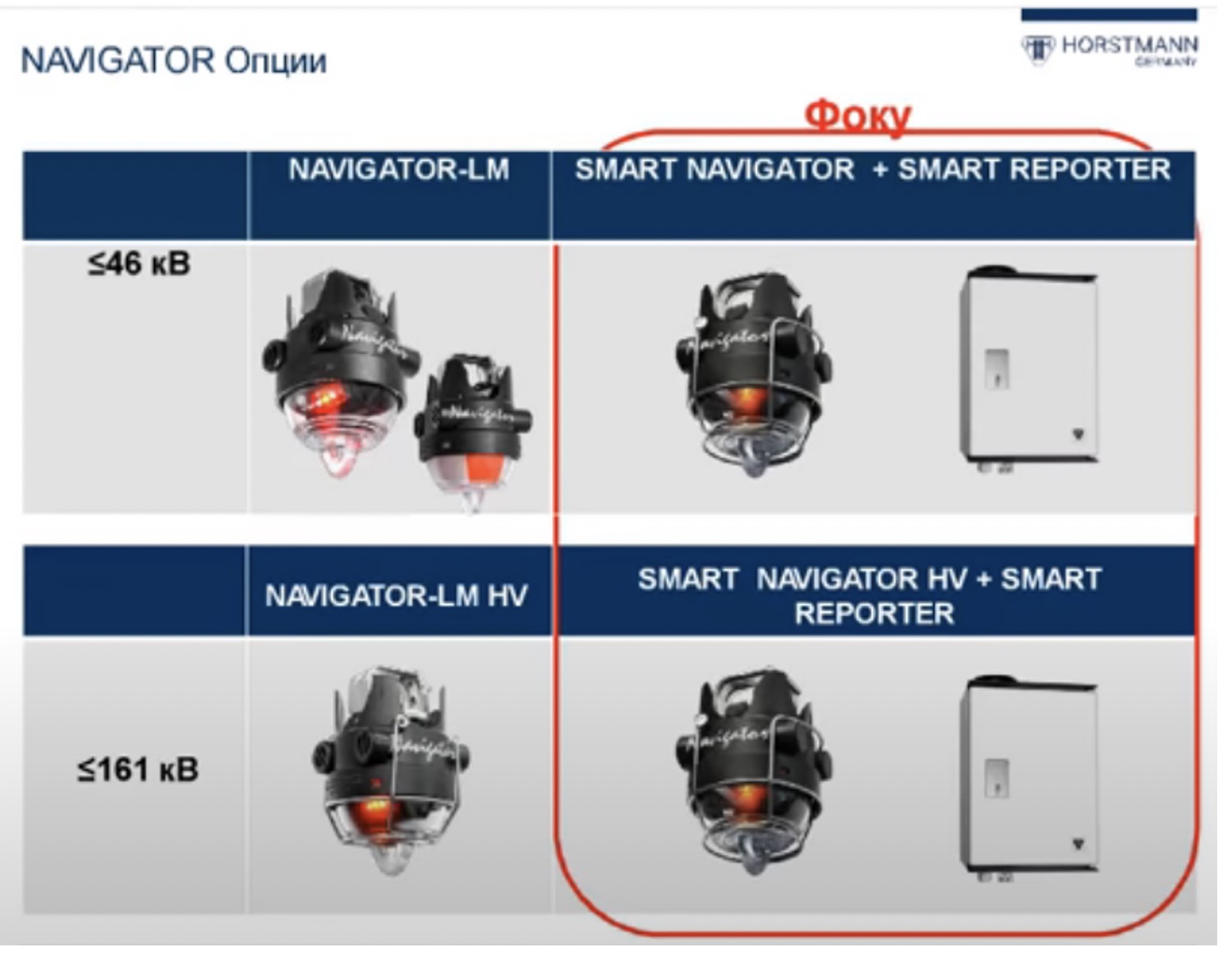

Ну и непосредственно расскажу про сами приборы. Сами приборы делятся на 4 типа: NAVIGATOR-LM и NAVIGATOR-HV, среднего и высокого напряжения. На слайде вы видите, указаны 46 кВ и 161 кВ. Многие спрашивают, почему такие странные линейки напряжения? Так как компания работает в 110 странах мира, линейки напряжения в разных странах сильно отличаются и это те усреднённые значения, которые подходят практически для всех стран. Если говорить про Россию, то можно говорить, что это 35 кВ и 110 кВ. Сейчас мы сфокусируемся как раз на обычных индикаторах, которые имеют только визуальный контроль и не имеют возможности передачи данных в Scada-системы.

06:06

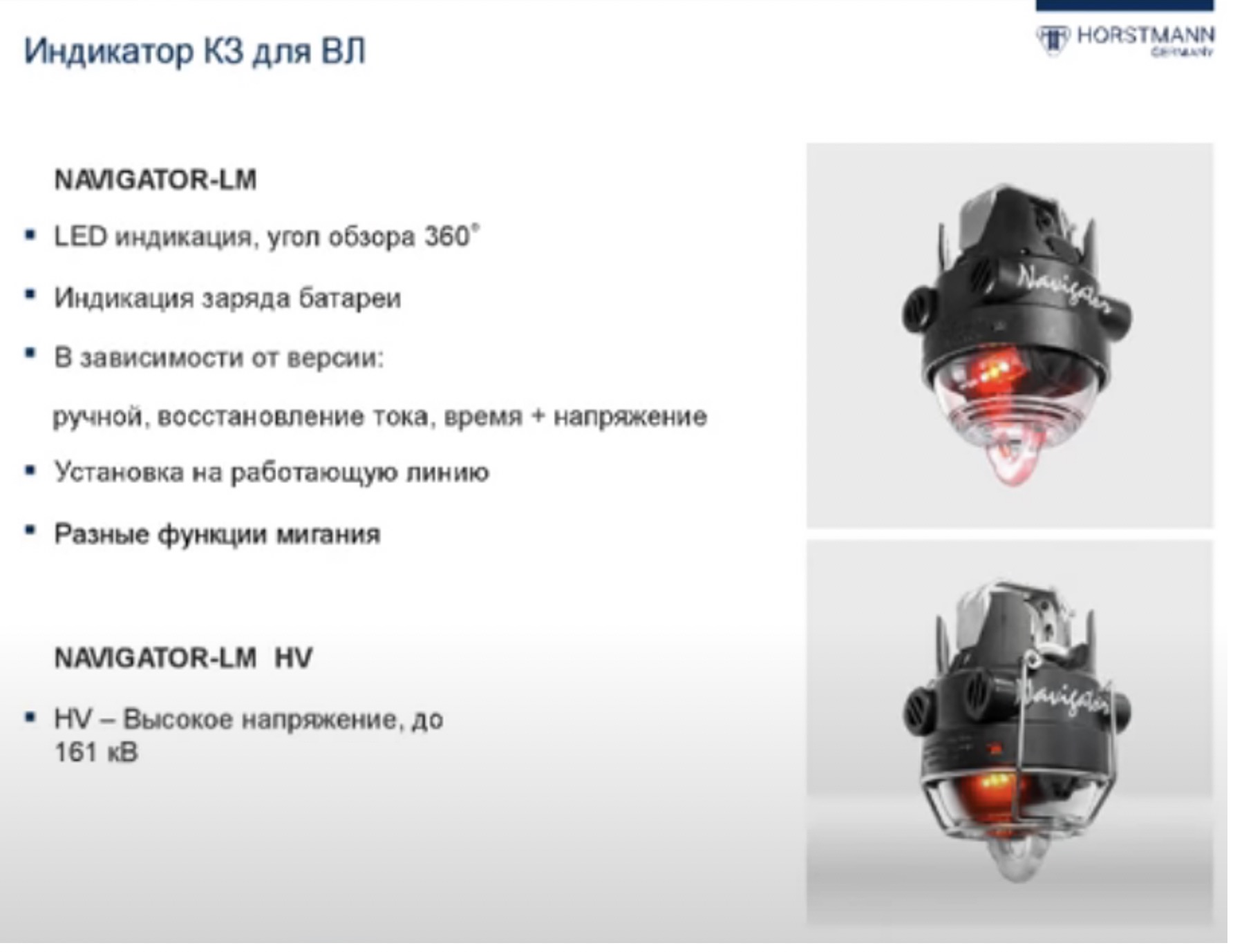

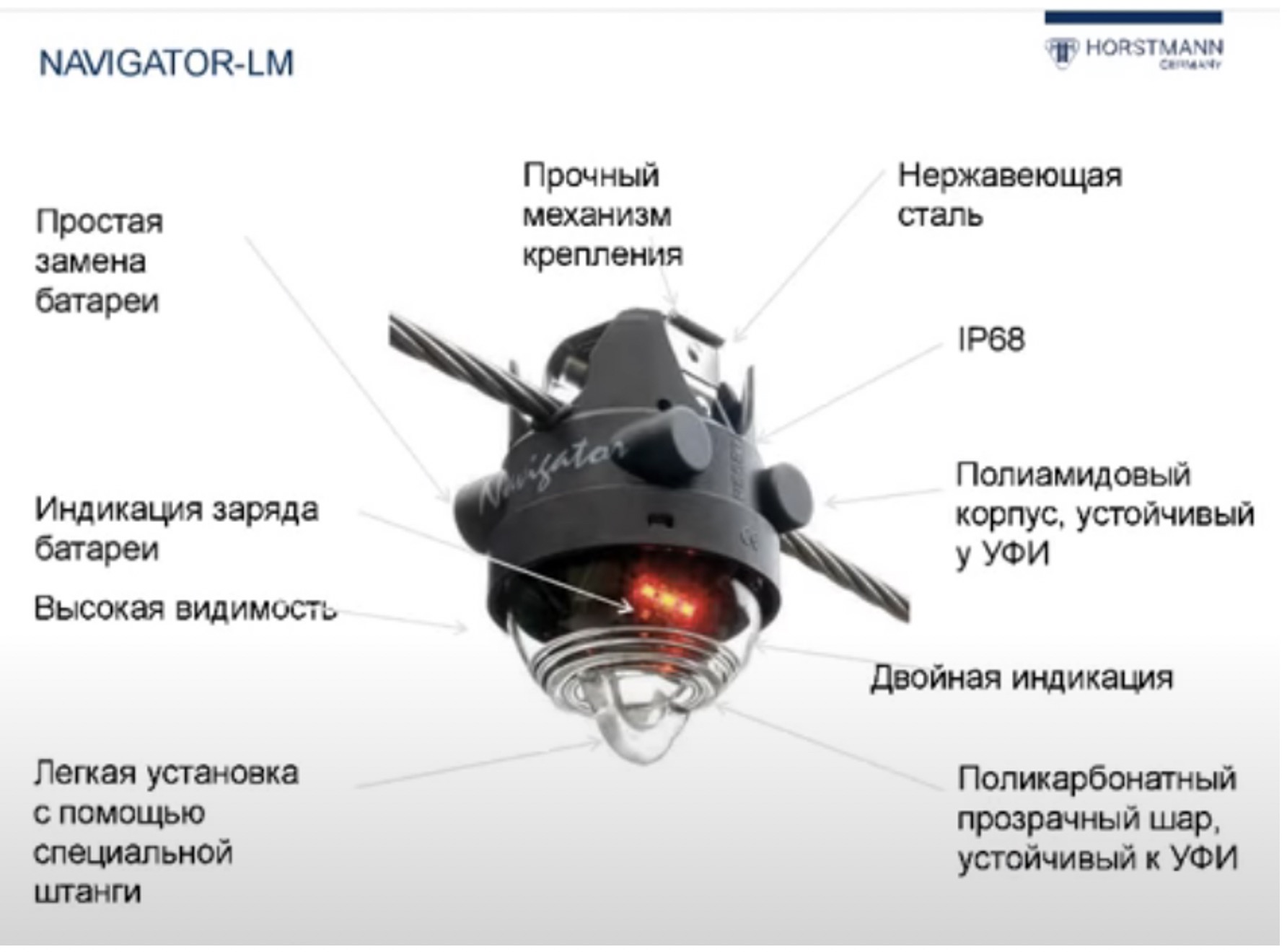

Начнём с индикатора короткого замыкания для воздушных линий NAVIGATOR-LM. Его особенности: светодиодная индикация и за счёт пластикового прозрачного так называемого стакана угол обзора составляет 360 градусов. Его видно практически с любой точки. Внутри встроены батареи, при этом производитель даёт гарантию на срок службы батареи 20 лет. При этом батареи заменяемые. После того как пройдёт 20 лет, единственное, что нужно будет – поменять и поставить новую батарейку. В зависимости от версий, вы можете сами выбрать, как индикатор будет восстанавливаться после короткого замыкания. У всех версий есть ручное восстановление с помощью специального магнита плюс время восстановления. Вы также выбираете 4, 6 либо 8 часов плюс восстановление тока в нормальный режим и восстановление напряжения. Установка всех индикаторов происходит непосредственно на линию под напряжение. Не нужно выводить линию, устанавливается с помощью специальной изолированной штанги. Вот есть странная фраза: «Разные функции мигания» – о них я расскажу чуть позже, когда мы пройдём все индикаторы. Потому что у всех эта функция одинаковая. Если говорить про высоковольтный индикатор, у него все те же самые функции. Единственное его отличие – то, что он устанавливается на линии высокого напряжения до 161 кВ. Если брать российские линейки, до 110 кВ (примечание: до 220 кВ).

08:02

Пару слов непосредственно о самом блоке механизма. Это прочный механизм. Во время пляски проводов, во время вибрации механизм не позволяет индикатору не перемещаться вдоль линии, не даст ему возможности упасть. В настоящее время данные индикаторы установлены и широко применяются в Германии на железной дороге. При прохождении сверхскоростного поезда вибрация проводов очень большая, при этом эти индикаторы остаются совершенно неподвижными. IP68 позволяет использовать эти индикаторы практически в любую погоду: ветер, пыль, дождь, град. Ничего с ними не произойдёт. Корпус устойчив к ультрафиолетовому излучению – необходимая мера для установки на улице. Снять и поменять индикатор придётся, но сама замена батареи происходит в течение двух минут.

09:17

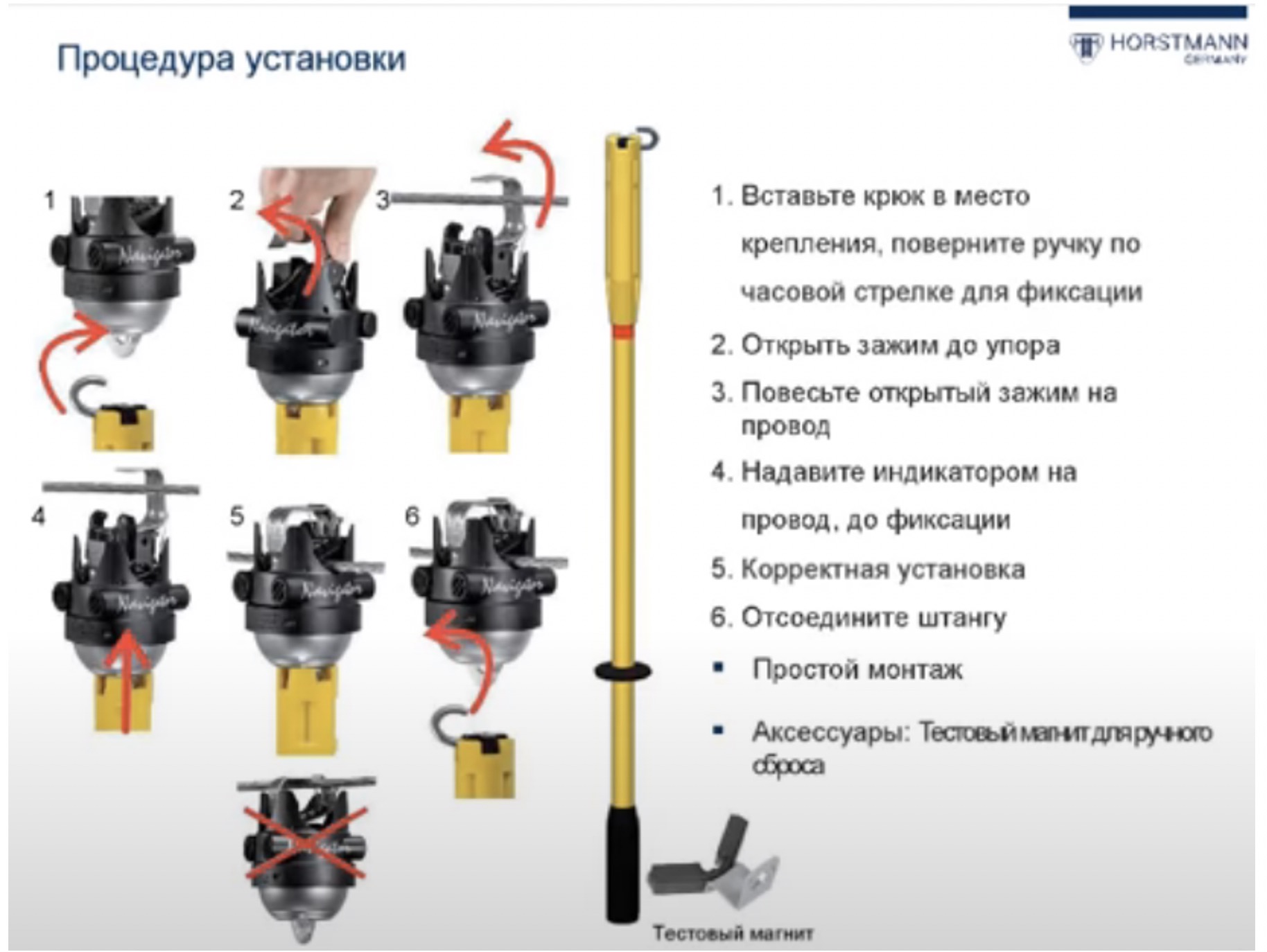

Как происходит установка? Установка происходит с помощью специализированной штанги. Причём в настоящее время даже есть штанги на 110 кВ, специальный крюк, к которому крепится индикатор на штангу. Закрепив его, немножко надавив на пружину, индикатор захлопнется на воздушной линии. Раскручивая данную штангу, вы освобождаете индикатор. Так проделайте со всеми индикаторами, которые необходимо установить. По опыту могу сказать, что время установки трёх индикаторов на каждую фазу на одной линии занимает в среднем 10-15 минут. Единственное, что данные штанги, к сожалению, не такие длинные и установка с земли скорее невозможна. Поэтому устанавливать их приходится только с помощью подъёмного крана и люльки.

10:19

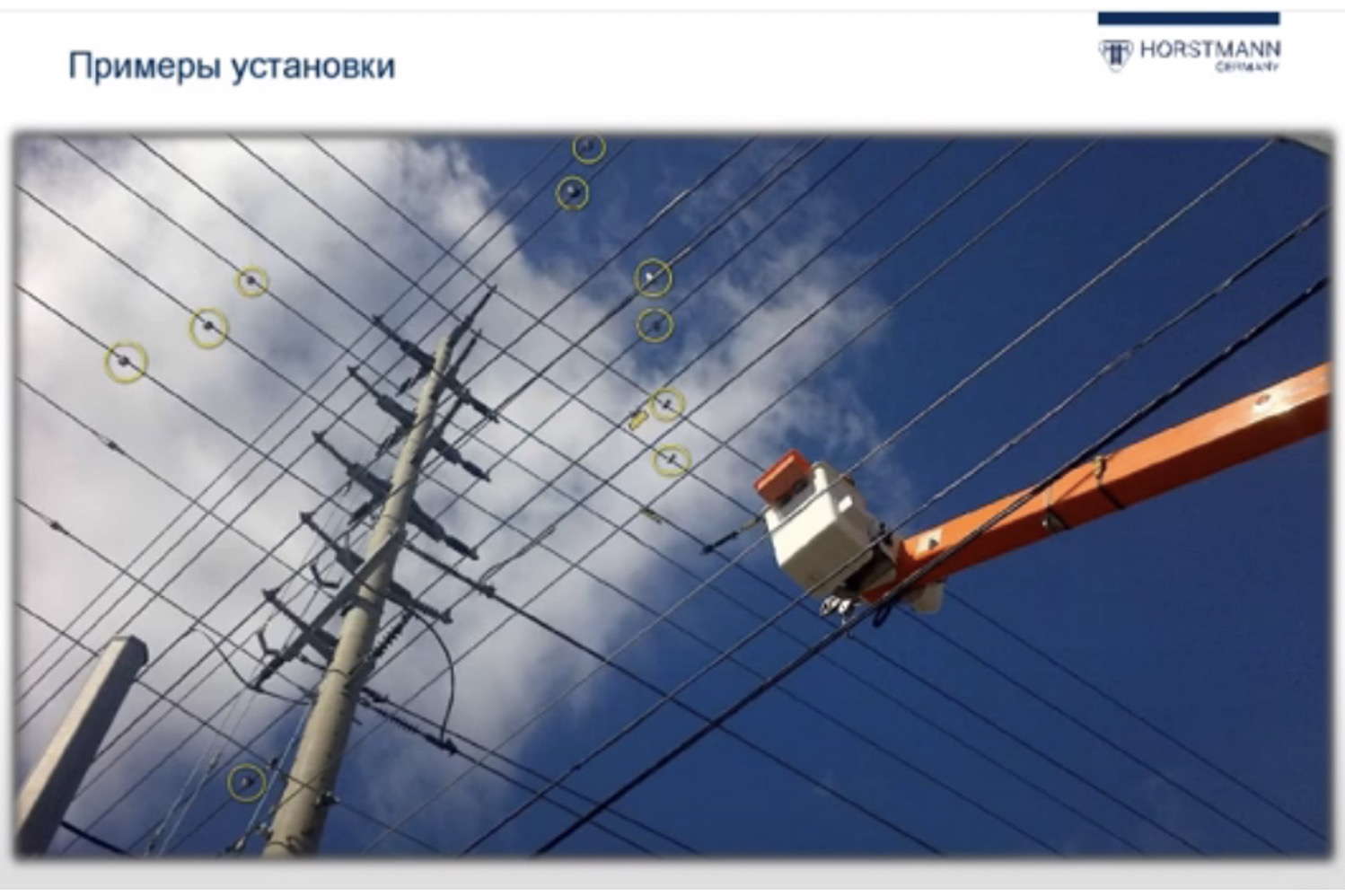

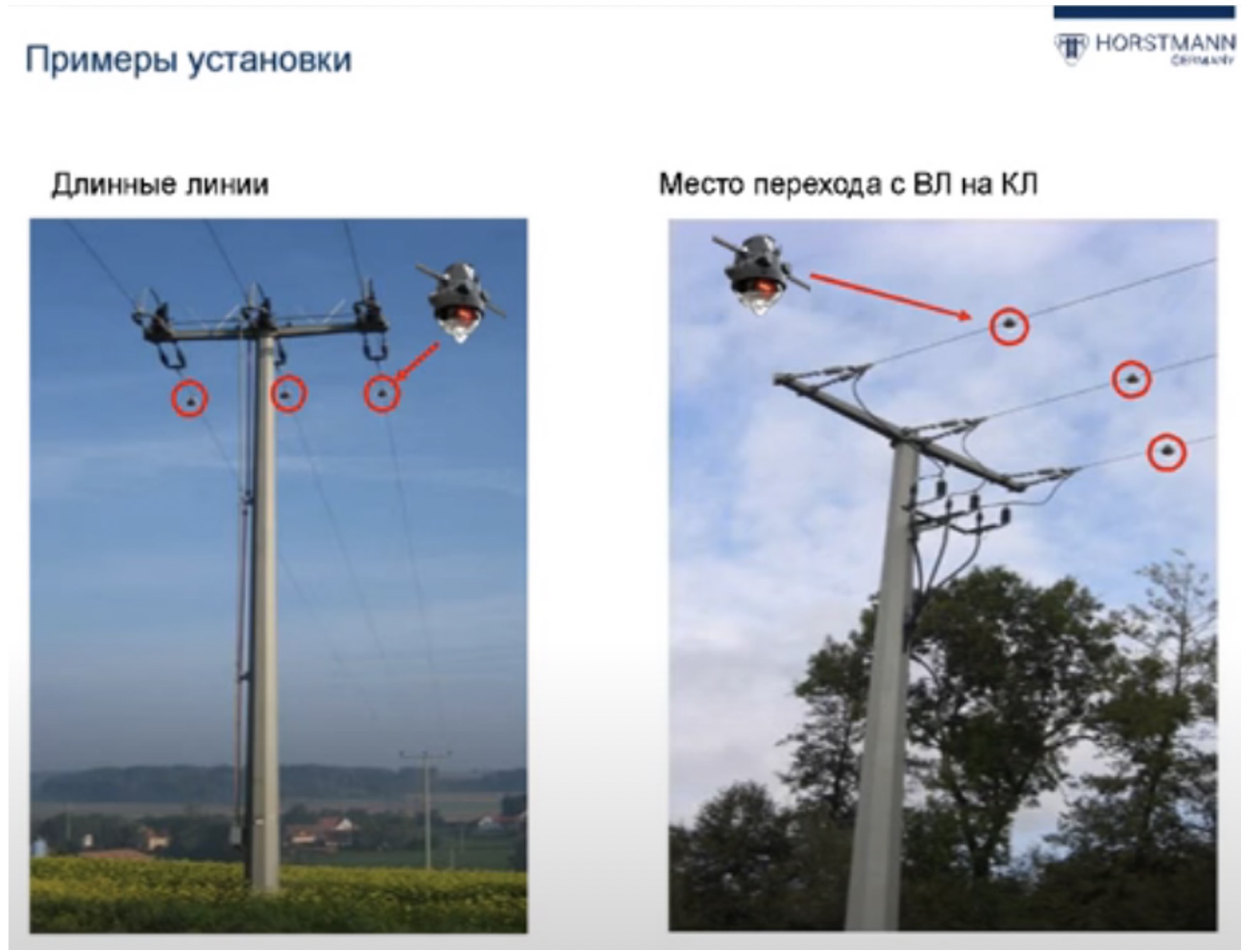

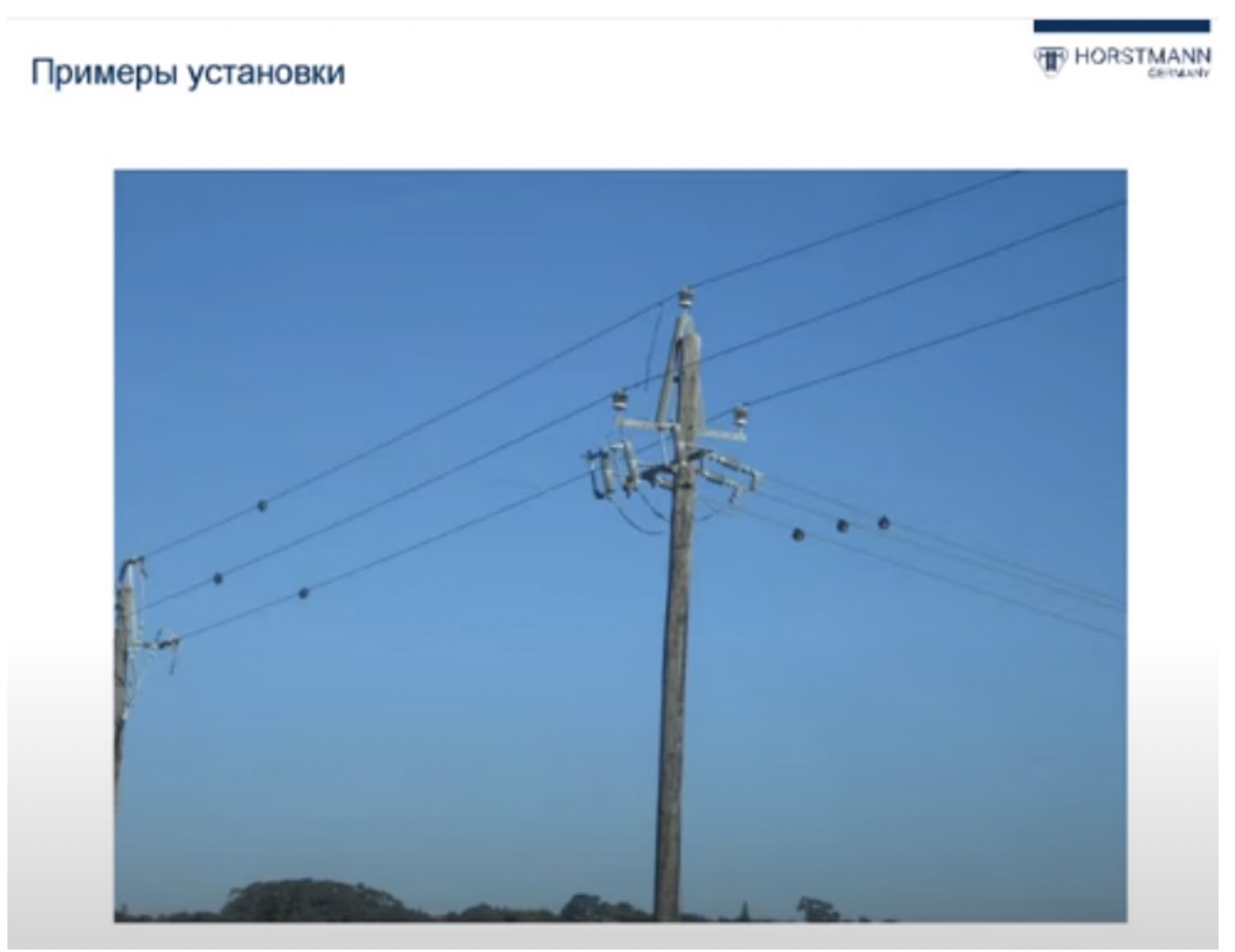

Вот как раз примеры установок данных индикаторов. Как вы видите, устанавливаются они недалеко от опоры. На каждую фазу устанавливается по одному индикатору. Чуть позже расскажу про места установки. Часто спрашивают: «Как часто их нужно вешать?». Мы к этому вернёмся чуть позже.

10:47

Те версии индикаторов, которые у нас есть, и чем они отличаются. Как видите, в версии С есть жёлтый и красный индикатор. Для чего нужна эта функция индикации? Во время кратковременного короткого замыкания и во время срабатывания АПВ (автоматическое повторное включение) короткое замыкание может пропасть. Соответственно, после включения АПВ линия будет функционировать в нормальном режиме и красный индикатор перестанет моргать. Жёлтый индикатор покажет вам, что на данной линии было короткое замыкание, которое самоустранилось.

11:30

Очень удобно устанавливать данные индикаторы в месте от паек, чтобы понимать, откуда пришло короткое замыкание и не ошибиться именно с направлением.

11:43

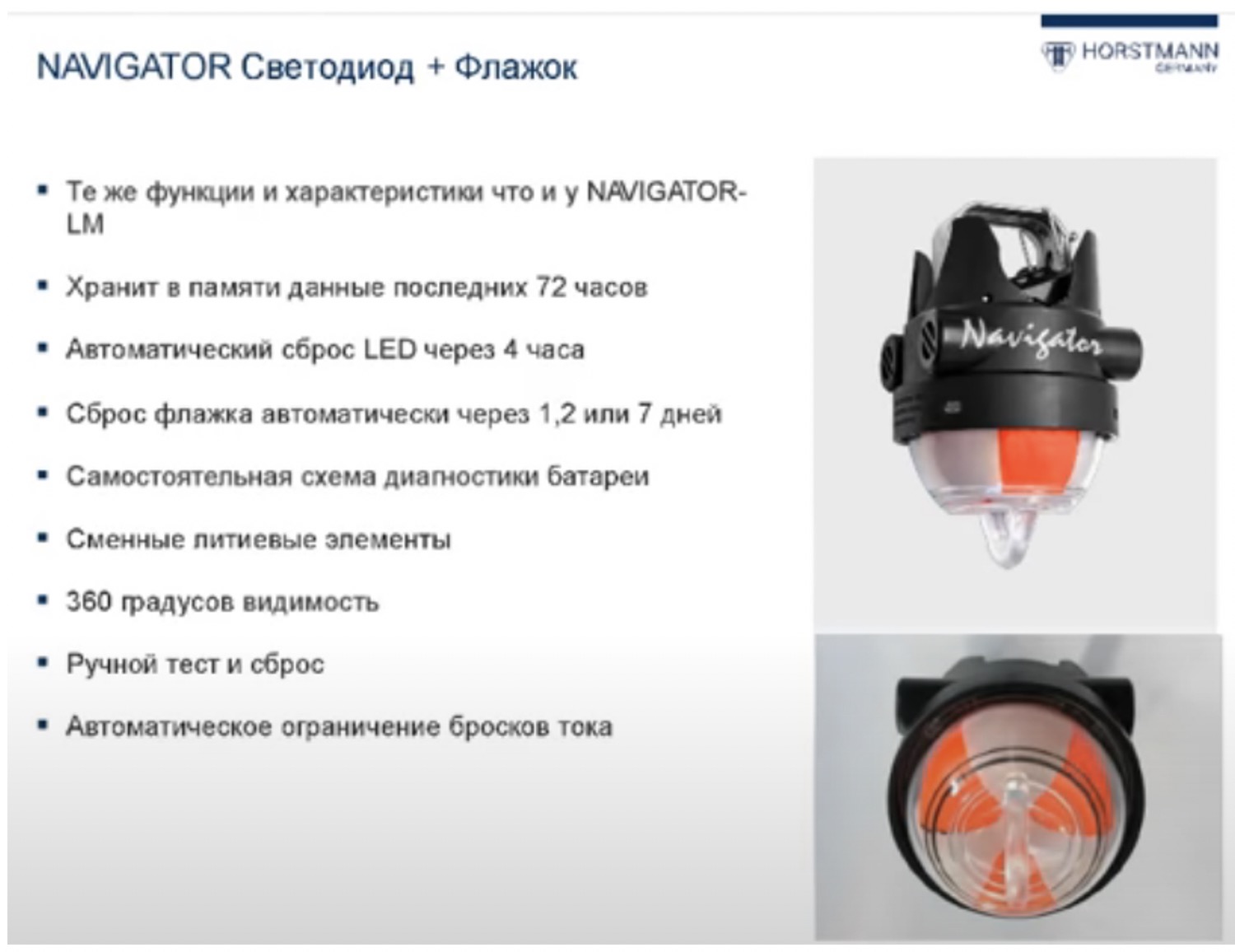

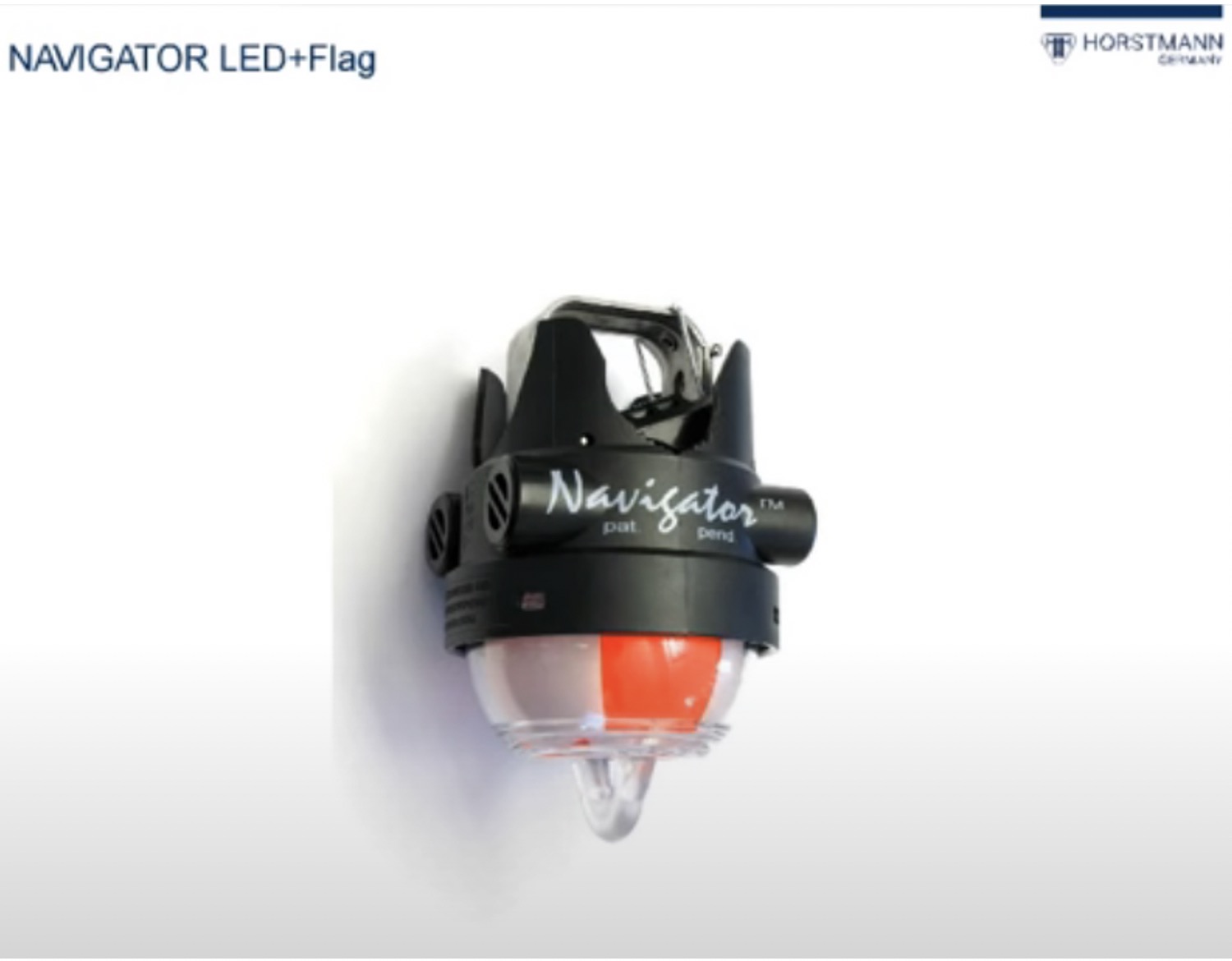

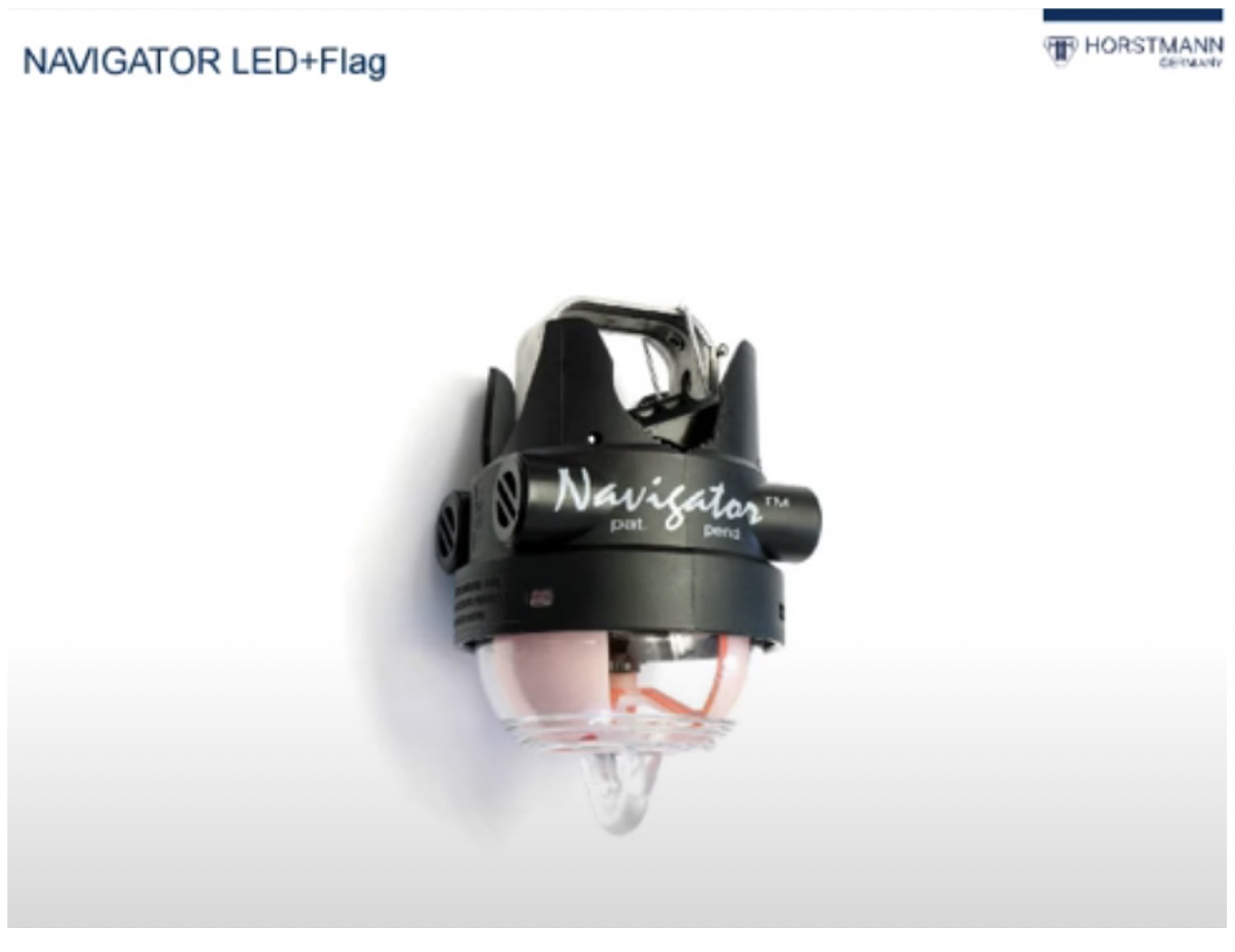

Существует версия индикатора короткого замыкания с флажком. В него также встроены светодиоды. Например, ночью его будет хорошо видно. Флажковый индикатор будет вспыхивать и будет постоянно висеть. Убрать флажок можно автоматически либо через 1-2 либо 7 дней, либо этот флажок убирается вручную.

12:12

Вот как это выглядит. Индикатор до того, как он сработал и

12:17

индикатор после того, как у него флажок выскочил и

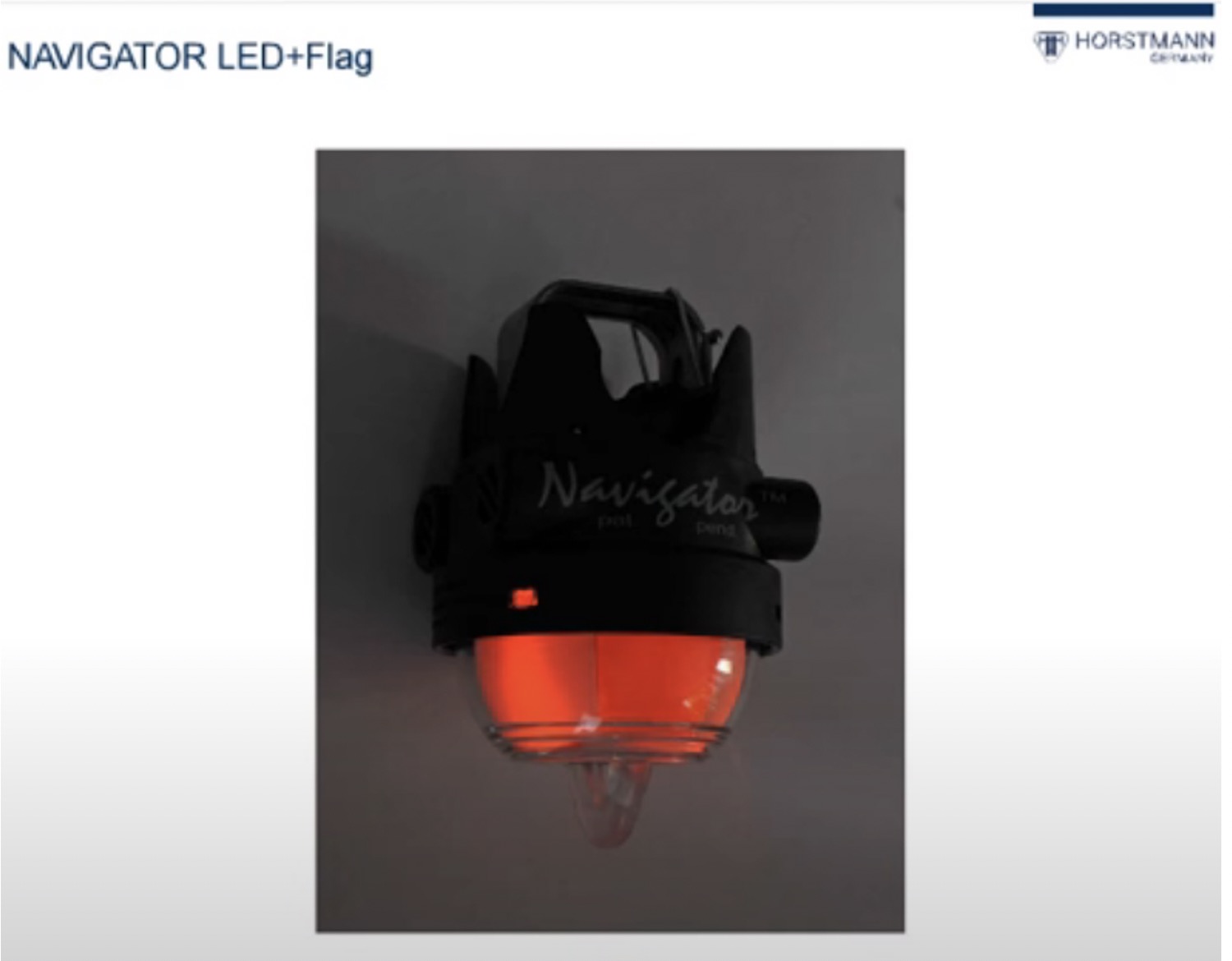

12:22

и как он выглядит в темноте, когда светодиоды срабатывают, он полностью окрашивается в красный цвет.

12:29

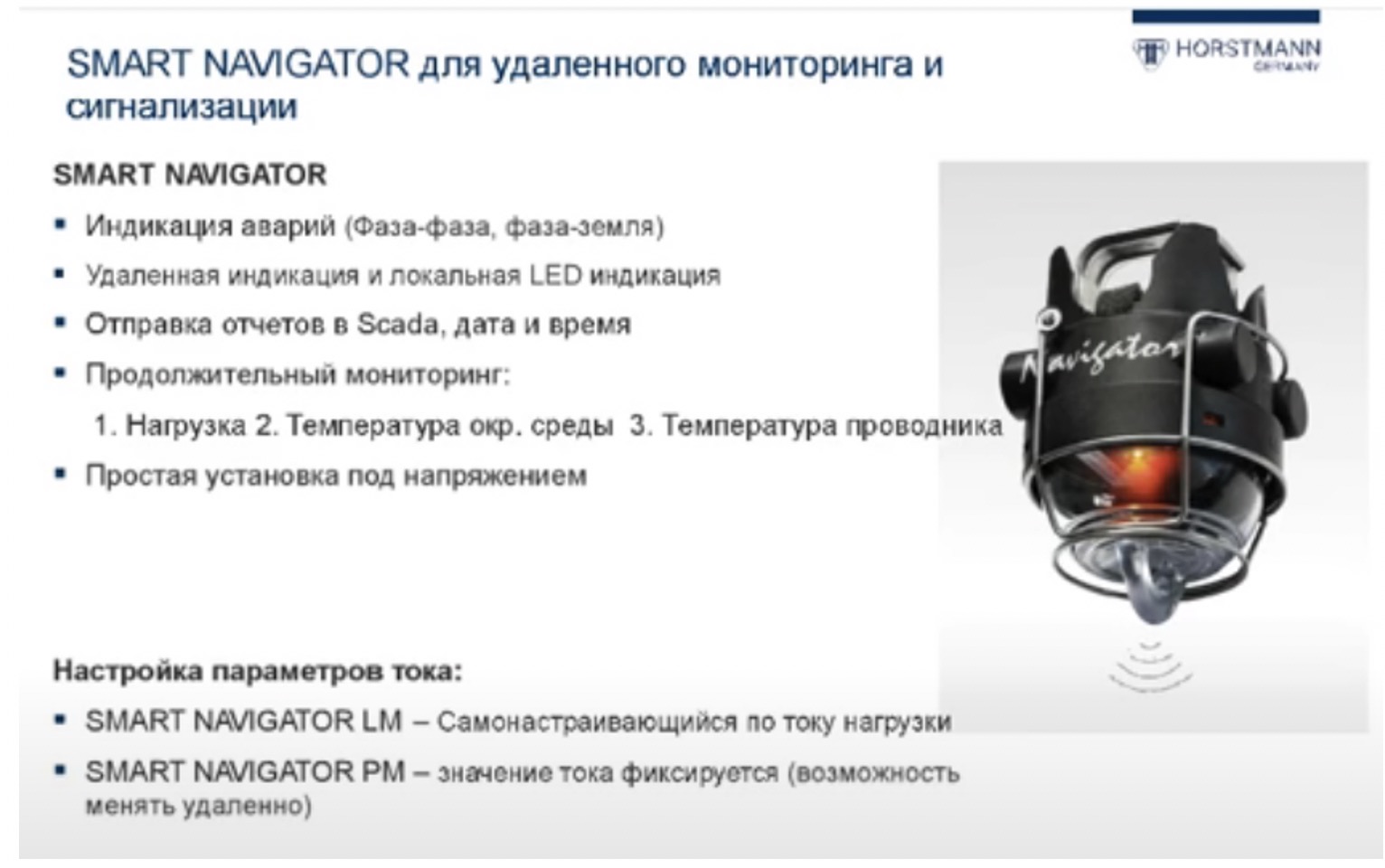

Теперь обратимся к индикаторам с возможностью передачи данных в удалённую Scada-систему.

12:47

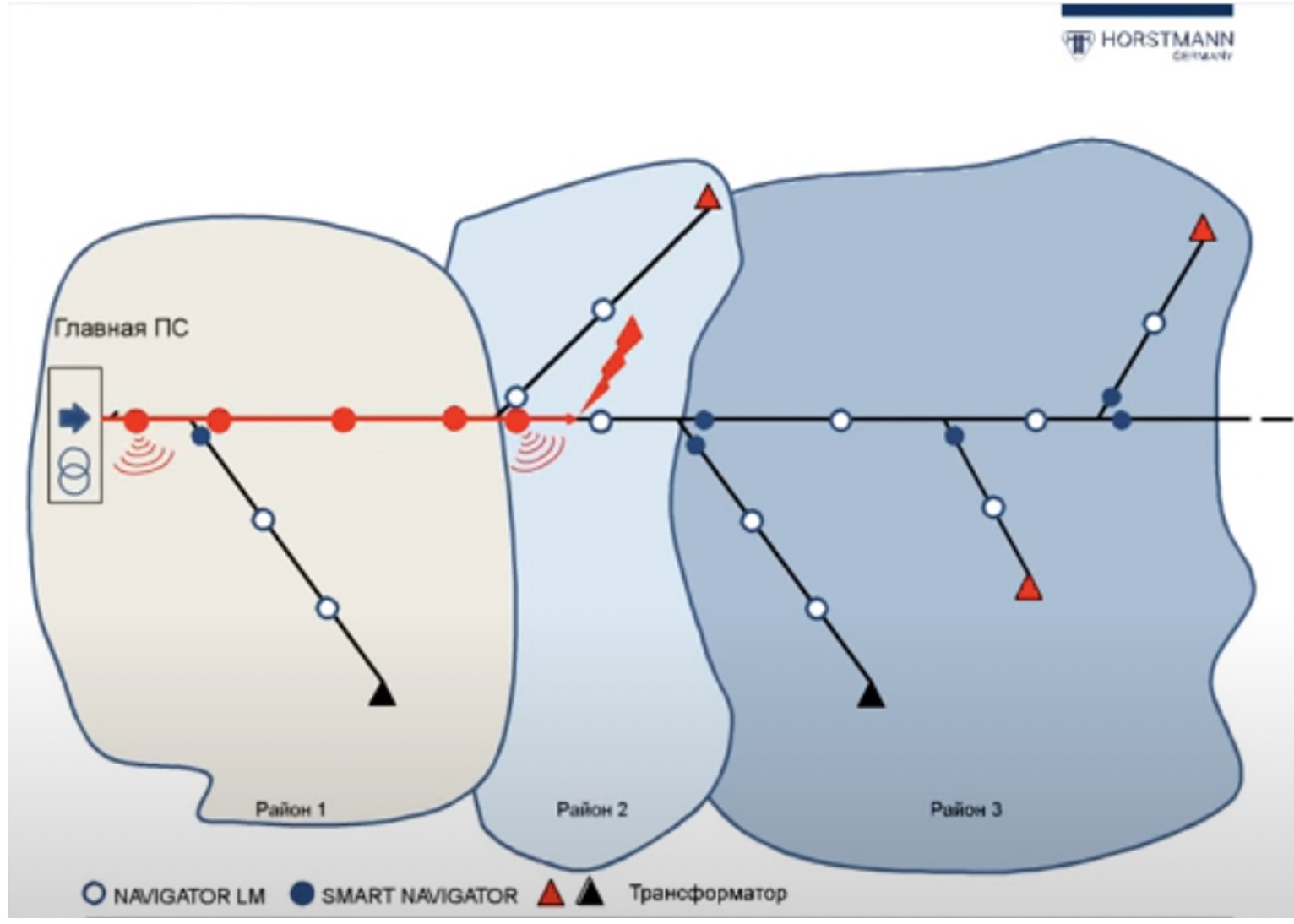

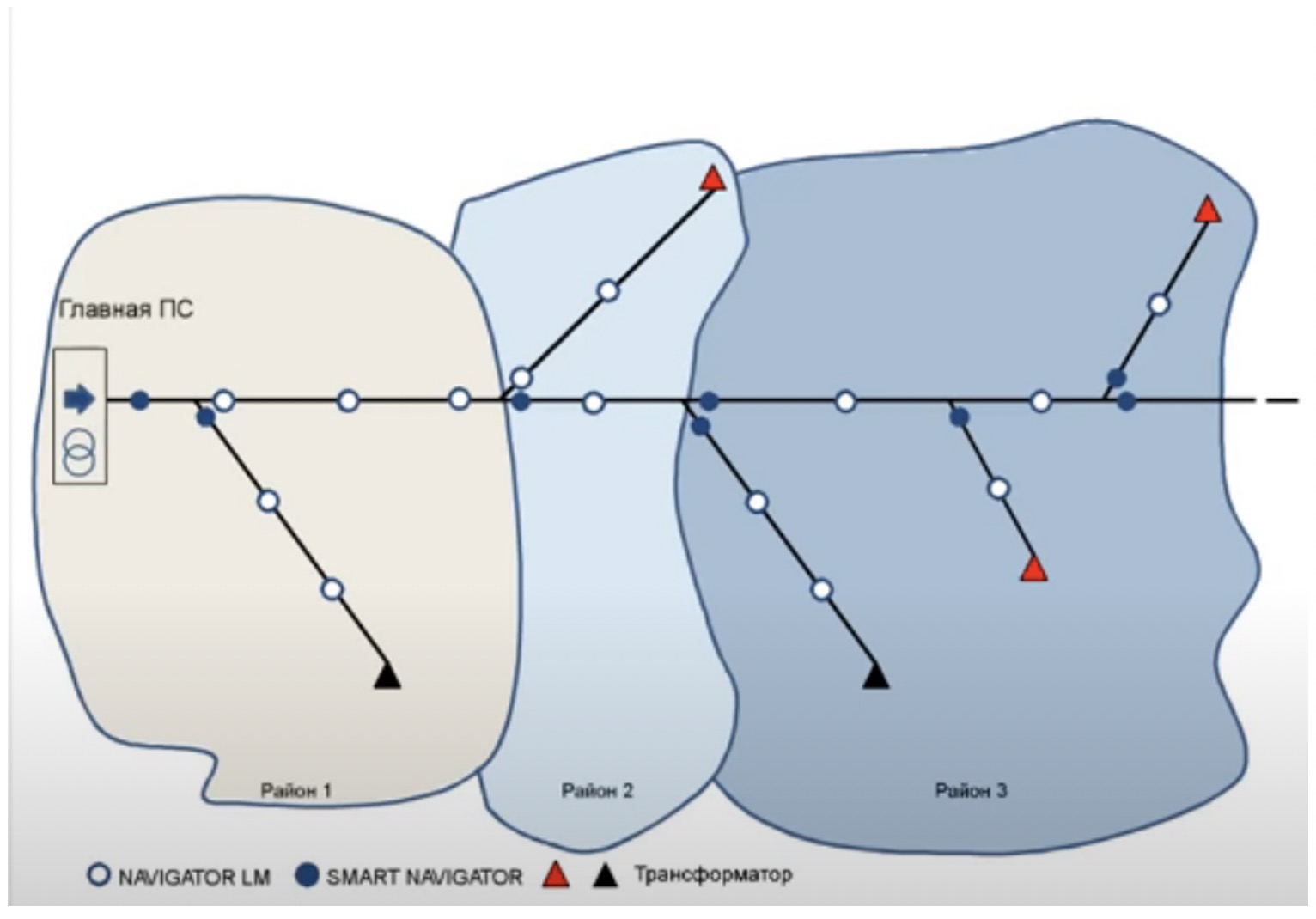

Здесь различие точно такое же. Индикаторы есть до 46 кВ и 161 кВ. Вот как раз те рекомендации о том, как устанавливать индикаторы. Синими кружочками показаны как раз индикаторы с возможностью передачи данных – так называемые Smart. Вешать их рекомендуется либо в месте от паек, чтобы было изначально, сидя на рабочем месте, понятно, откуда пришло короткое замыкание

13:25

либо, например, при переходе из района в район. Либо районы действия разных компаний, либо районы действий разных бригад, что существенно позволит ускорить время поиска короткого замыкания. Соответственно, при срабатывании короткого замыкания и при образовании короткого замыкания, как видите, Smart-индикаторы дадут сигнал о том, в каком районе это произошло, а уже бригада, приезжая на место, проезжая вдоль линии, визуальным контролем сможет оценить точное место короткого замыкания. Нет никаких рекомендаций о том, как часто нужно вешать обычные индикаторы. Есть рекомендации производителей делать это каждые полтора-два километра, но всё зависит от ваших желаний, от ваших хотелок и от стоимости вашего проекта. Соответственно, повесить их можно хоть на каждой опоре, но стоимость проекта будет соответствующая.

14:23

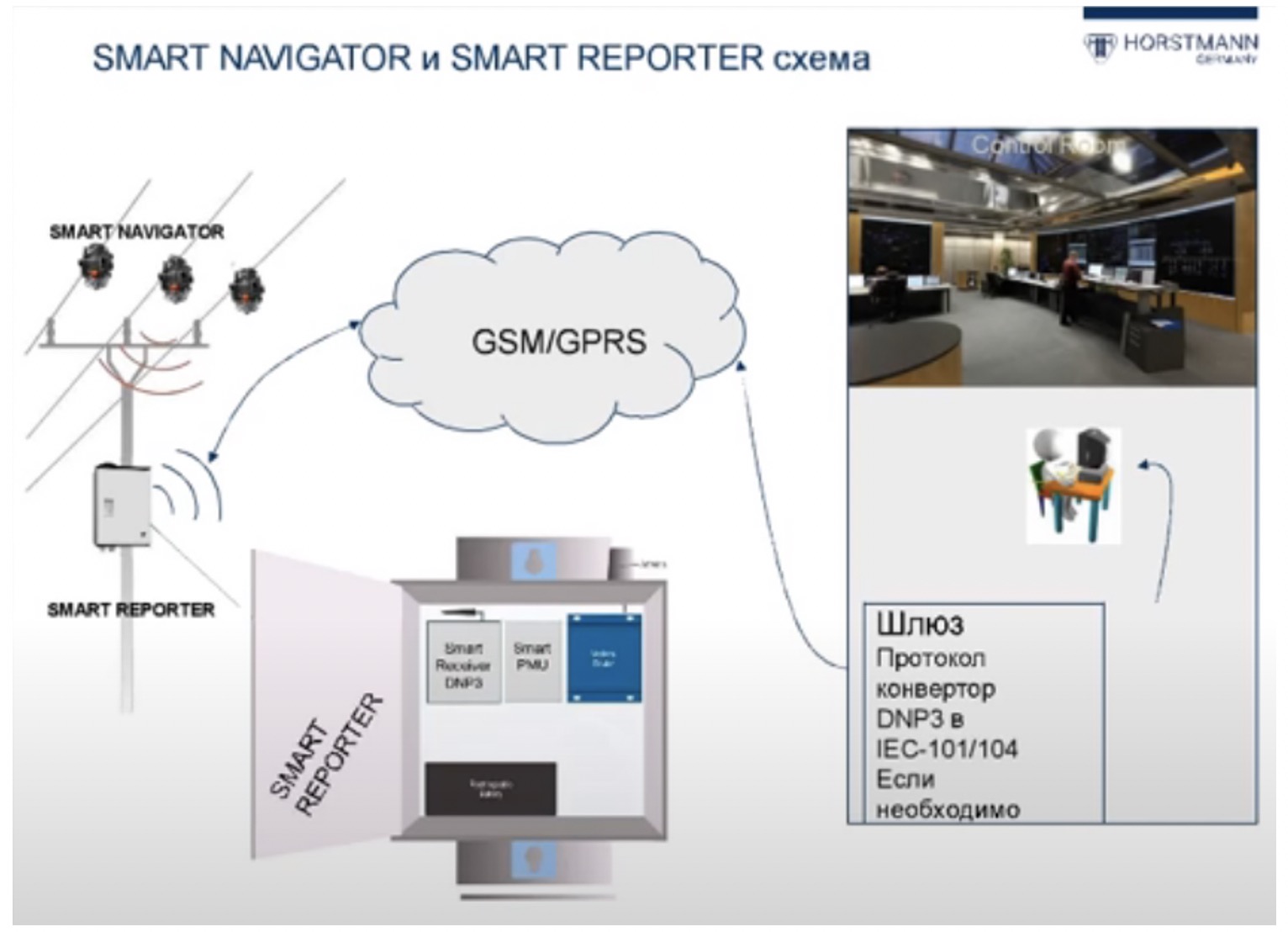

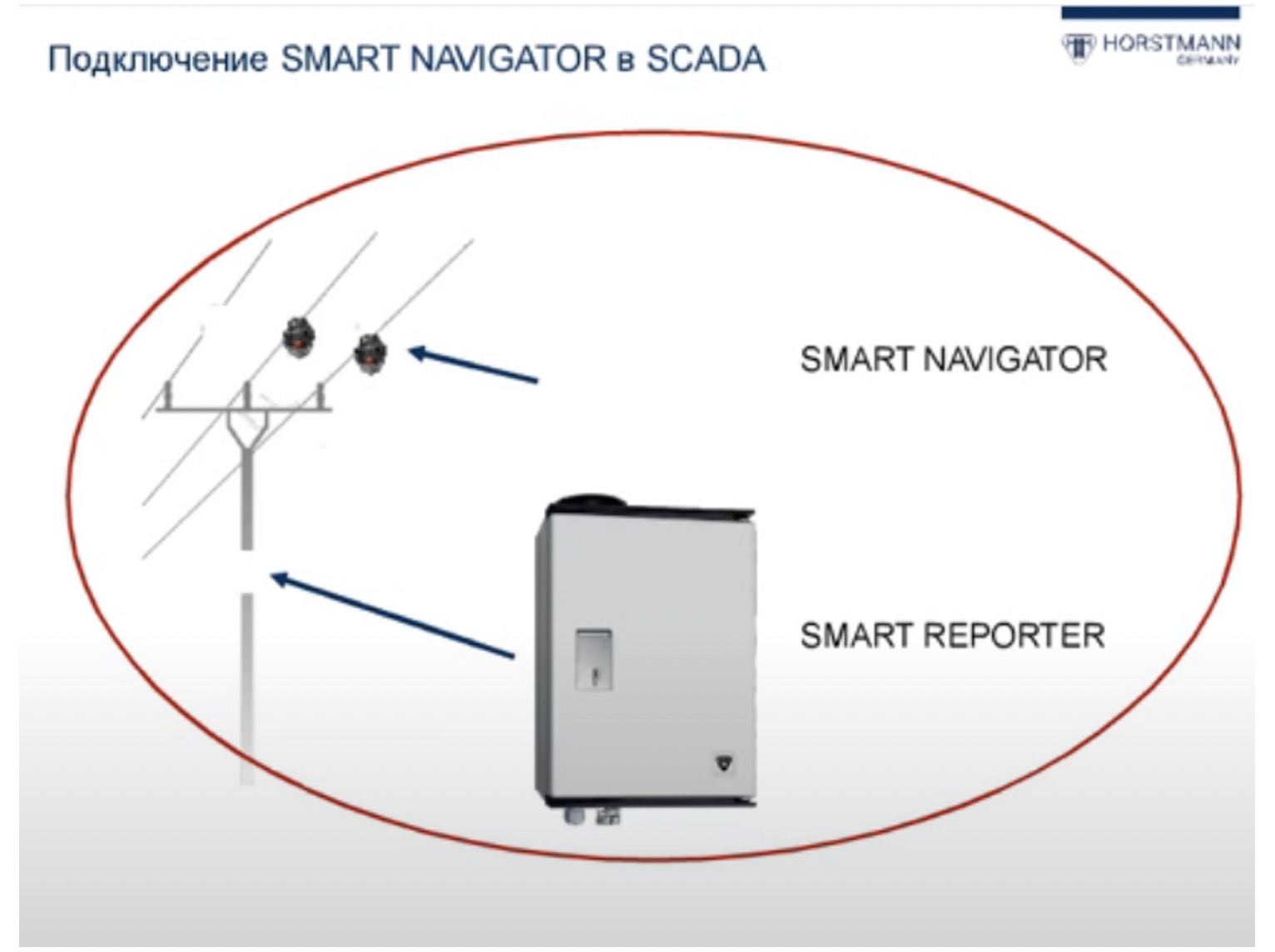

Как происходит установка индикатора с возможностью передачи данных? Сам индикатор вешается на воздушную линию, а вот блок передачи данных – так называемый Smart Reporter – вешается непосредственно на опору.

14:41

При этом дальность у данного индикатора составляет 30 м. На радиусе в 30 м вы можете подключить к нему до четырёх источников. К этому вернёмся чуть позже. А сейчас я расскажу об особенностях Smart-индикаторов. Все функции у него практически точно такие же, как и у обычного индикатора. Единственное важное отличие – то, что данный индикатор может распознавать однофазное замыкание на землю в наших сетях с изолированной нейтралью, что является, наверное, основным его преимуществом. Единственное его отличие – при данном коротком замыкании он, к сожалению, не даст визуальной индикации, блинкер не сработает. Но на вашем удалённом рабочем столе вы увидите уведомление о том, что произошло однофазное замыкание на землю. Помимо этого, данные индикаторы способны не только регистрировать и показывать аварийные события, но и полностью осуществлять мониторинг воздушной линии, т. е. показывать все токи нагрузки, писать их. Вы можете посмотреть все ваши графики нагрузки с того момента, как установили индикатор по нынешний момент, выбирая любую дату. При этом есть версия индикатора короткого замыкания, которая показывает вам температуру проводника, что важно, если вы осуществляете плавку гололёда для контроля токов на проводнике.

16:22

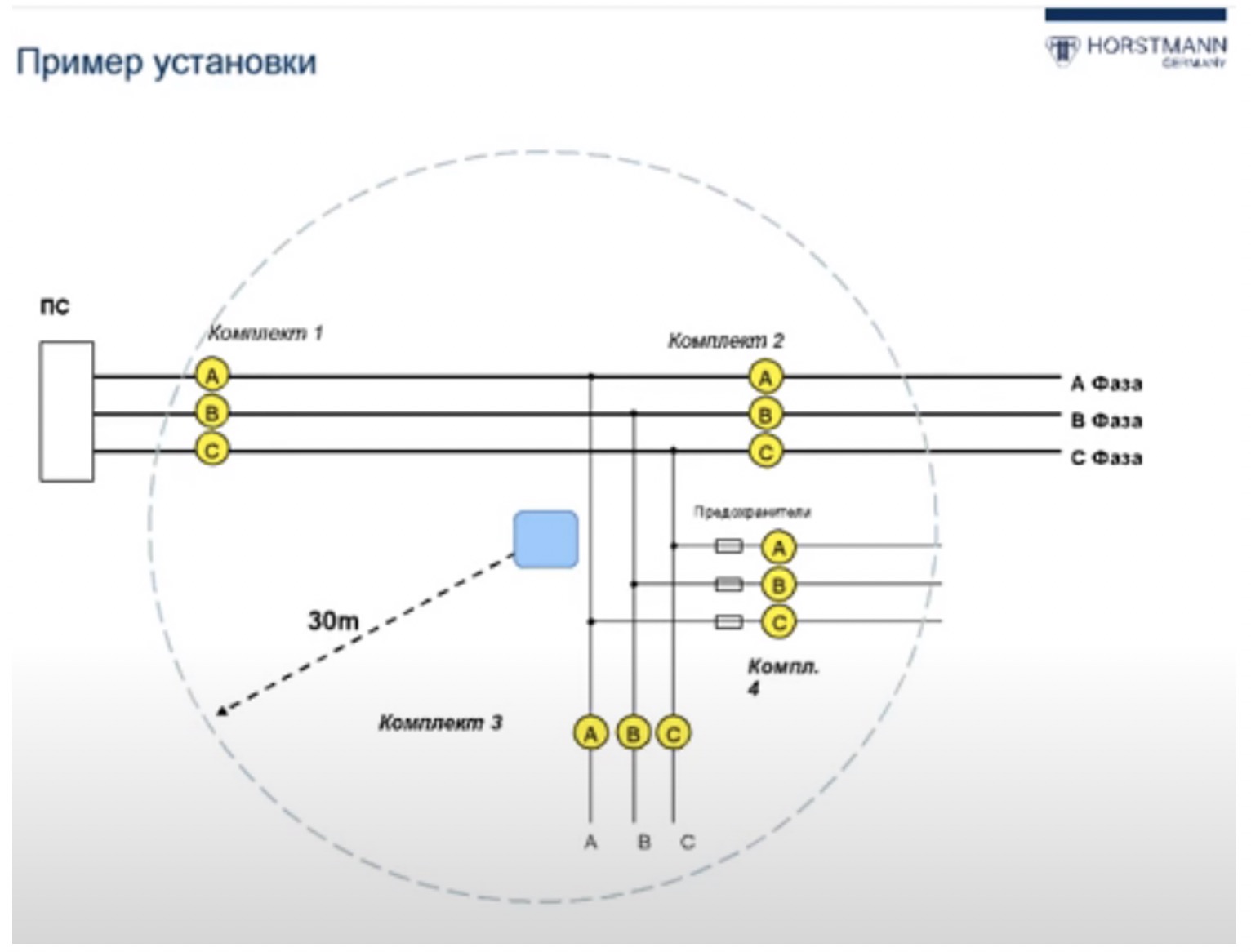

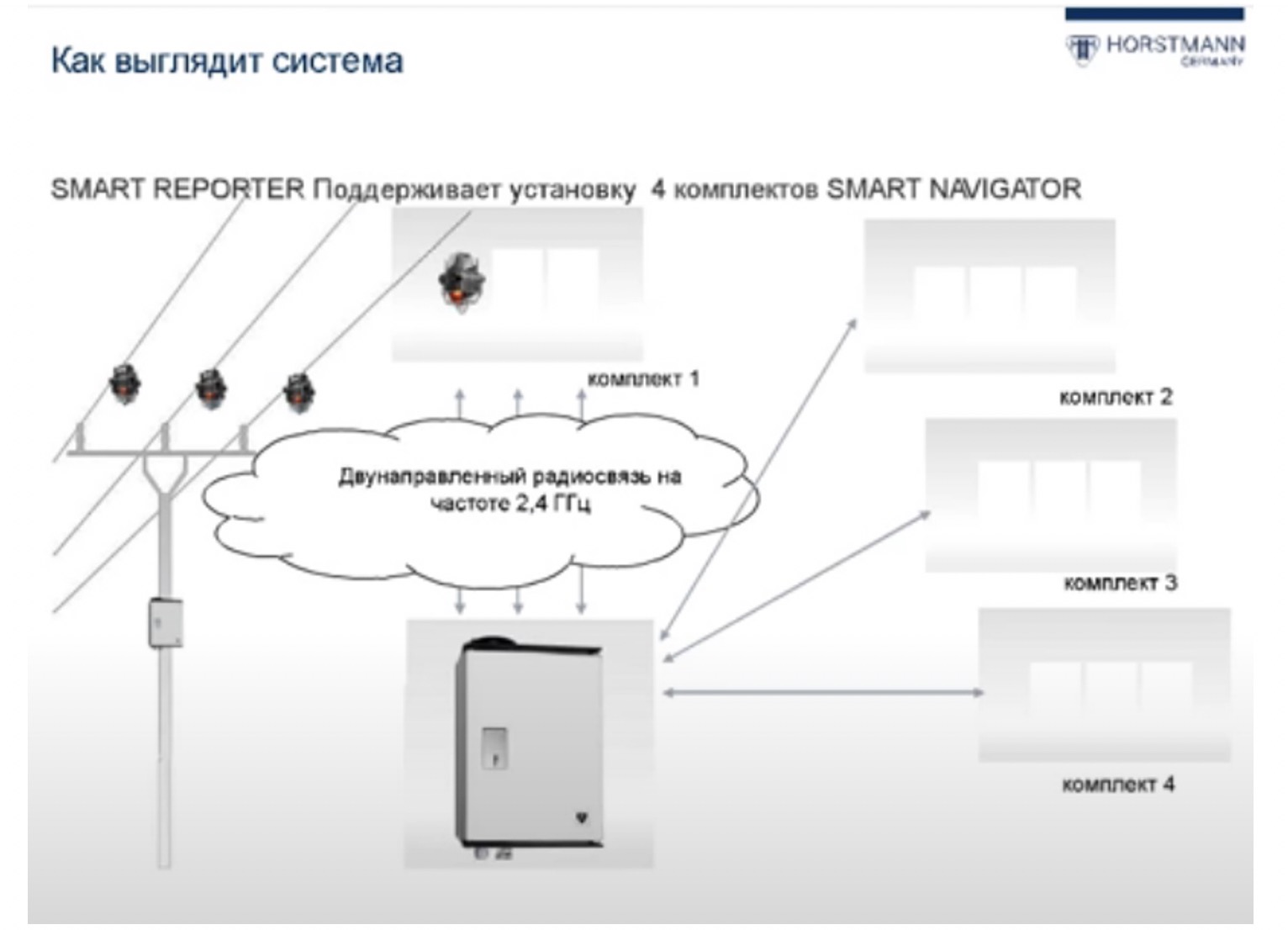

Как я уже сказал, к одному такому блоку можно подключить до четырёх комплектов индикаторов, т. е. до 12 штук. Связываются они между собой по радиосвязи, а внутри блока также установлена батарея, но к нему необходимо подводить питание. Батарея необходима для аварийных случаев и срок работы блока на батарее составляет около двух дней. Как рекомендует производитель, устанавливать умные индикаторы – Smart-индикаторы вместе с данным блоком.

17:00

Как я уже сказал, радиус до 30 м и можно подключить до четырёх источников, поэтому есть смысл устанавливать их там, где есть пайки, переходы, чтобы к одному блоку подключить большое количество индикаторов, что существенно удешевит и упростит проект.

17:17

Связь между индикаторами и блоком сбора данных происходит через радиоканал, а в дальнейшем связь уже с вашей Scada-системой проходит или через GSM, или через GPRS. Это наиболее удобный способ, но можно использовать любой протокол данных, который необходим клиенту.

17:40

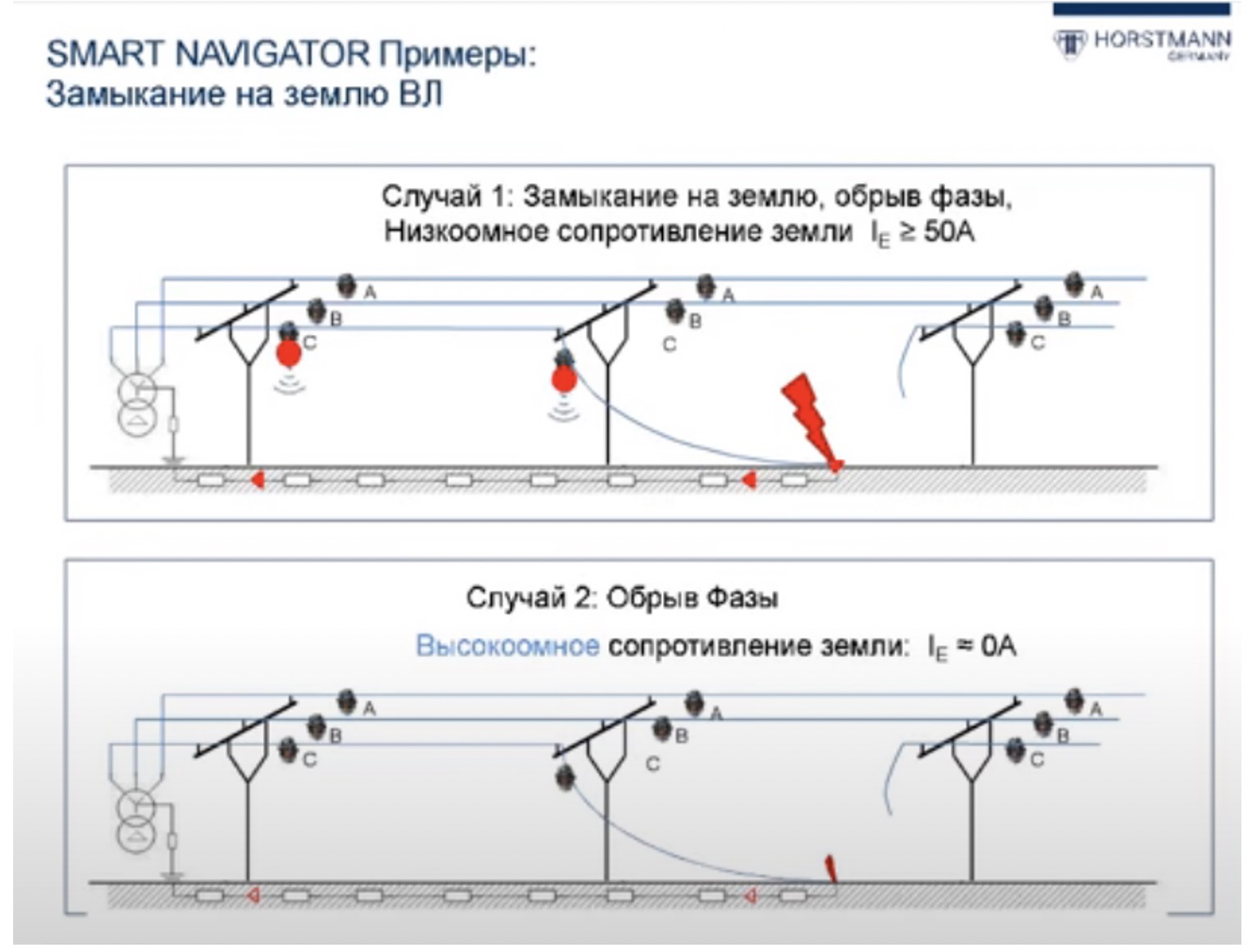

Как уже сказал, показывает он однофазные короткие замыкания в двух случаях, и при изолированной нейтрали. Но в одном случае блинкеры сработают при глухозаземлённой, при изолированной нейтрали просто информация уйдёт в Scada-систему о том, что произошла авария.

18:00

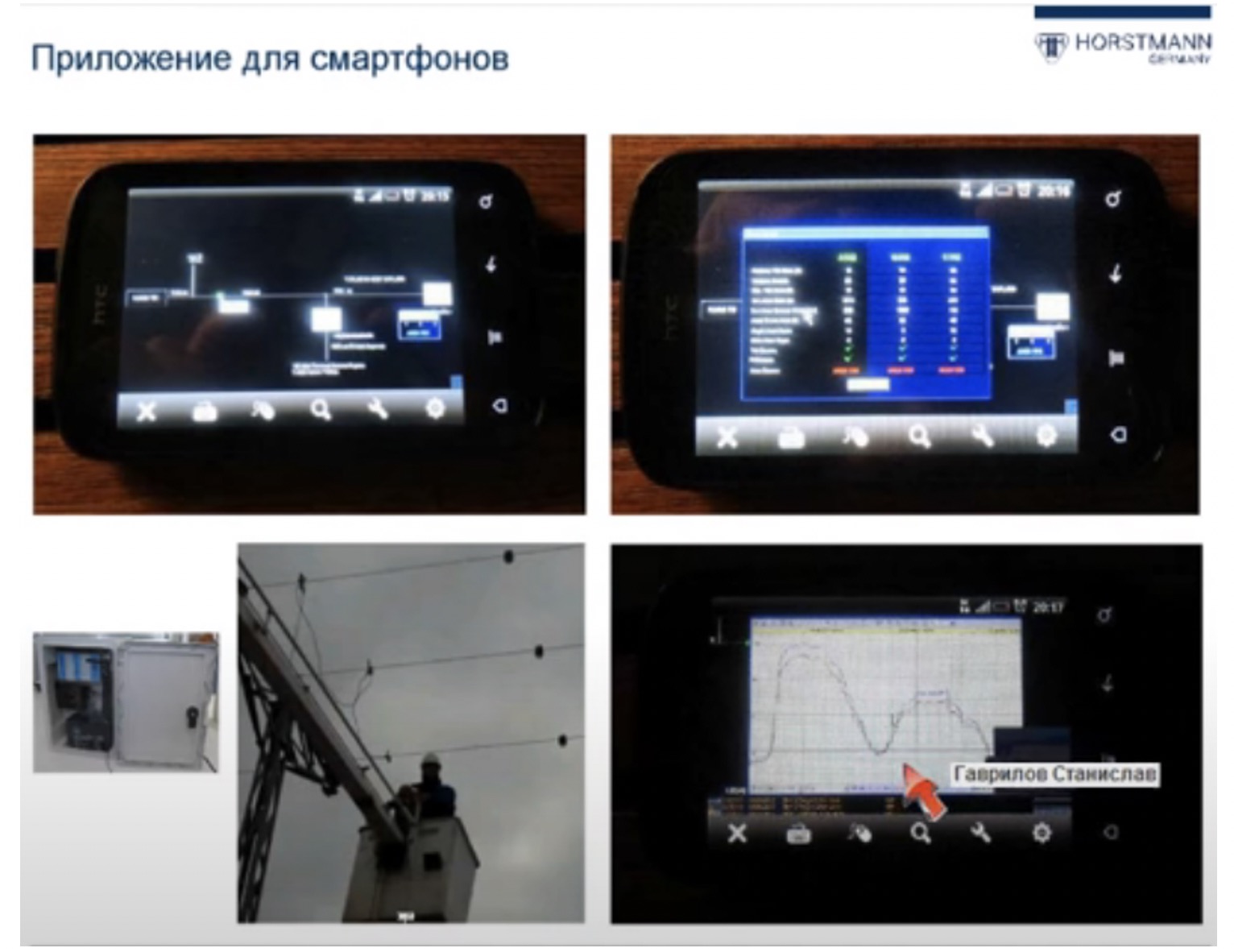

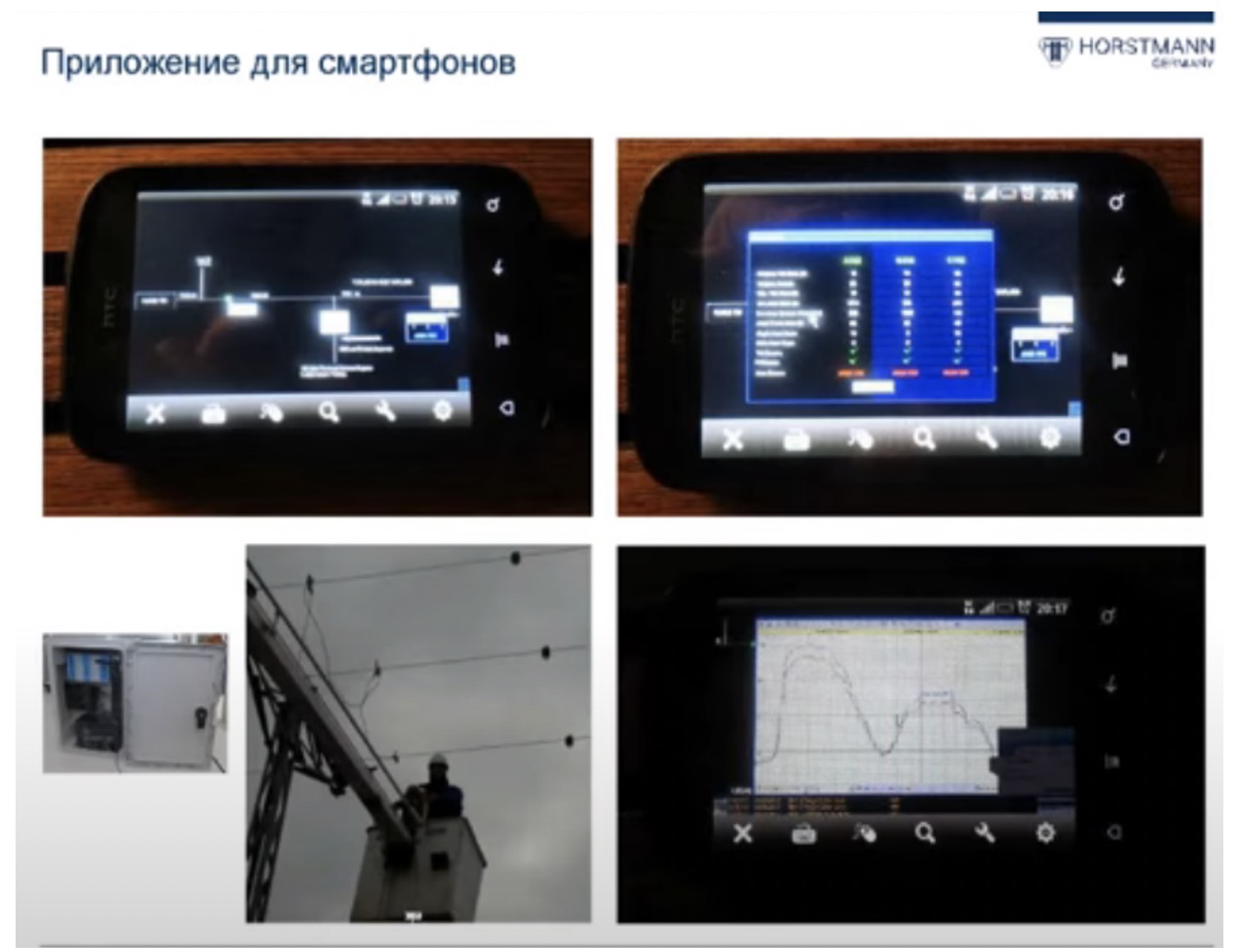

При этом есть приложения для смартфонов. Вы можете онлайн смотреть.

18:15

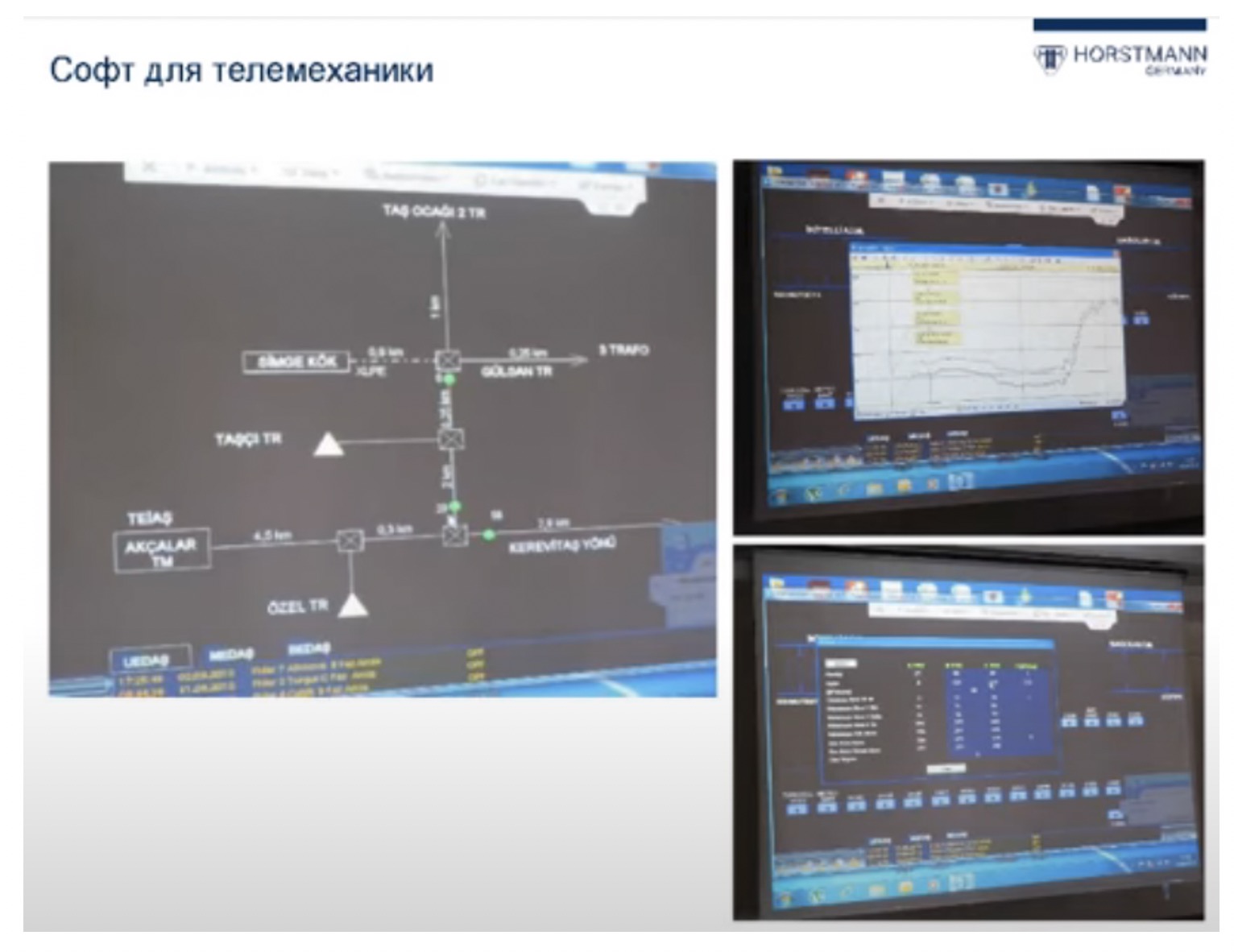

На правой нижней картинке как раз показаны графики нагрузки, онлайн просматривать все ваши значения по токам на каждой фазе, однолинейную схему вашей сети и соответственно будет показано, где и на каком участке у вас произошло короткое замыкание. При использовании Smart-навигаторов также подтягиваются GPS координаты и всё это видно прямо на карте местности, где какой индикатор установлен, где какой индикатор сработал.

18:40

Можно использовать программное обеспечение непосредственно производителя Horstmann: это веб-интерфейс. Вы с любой точки земли, зная логин и пароль своего компьютера, можете зайти и посмотреть всё, что происходит на данный момент в вашей линии. Также широко практикуется производителем установка данных индикаторов и интегрирование их в уже существующую Scada-систему клиента.

19:13

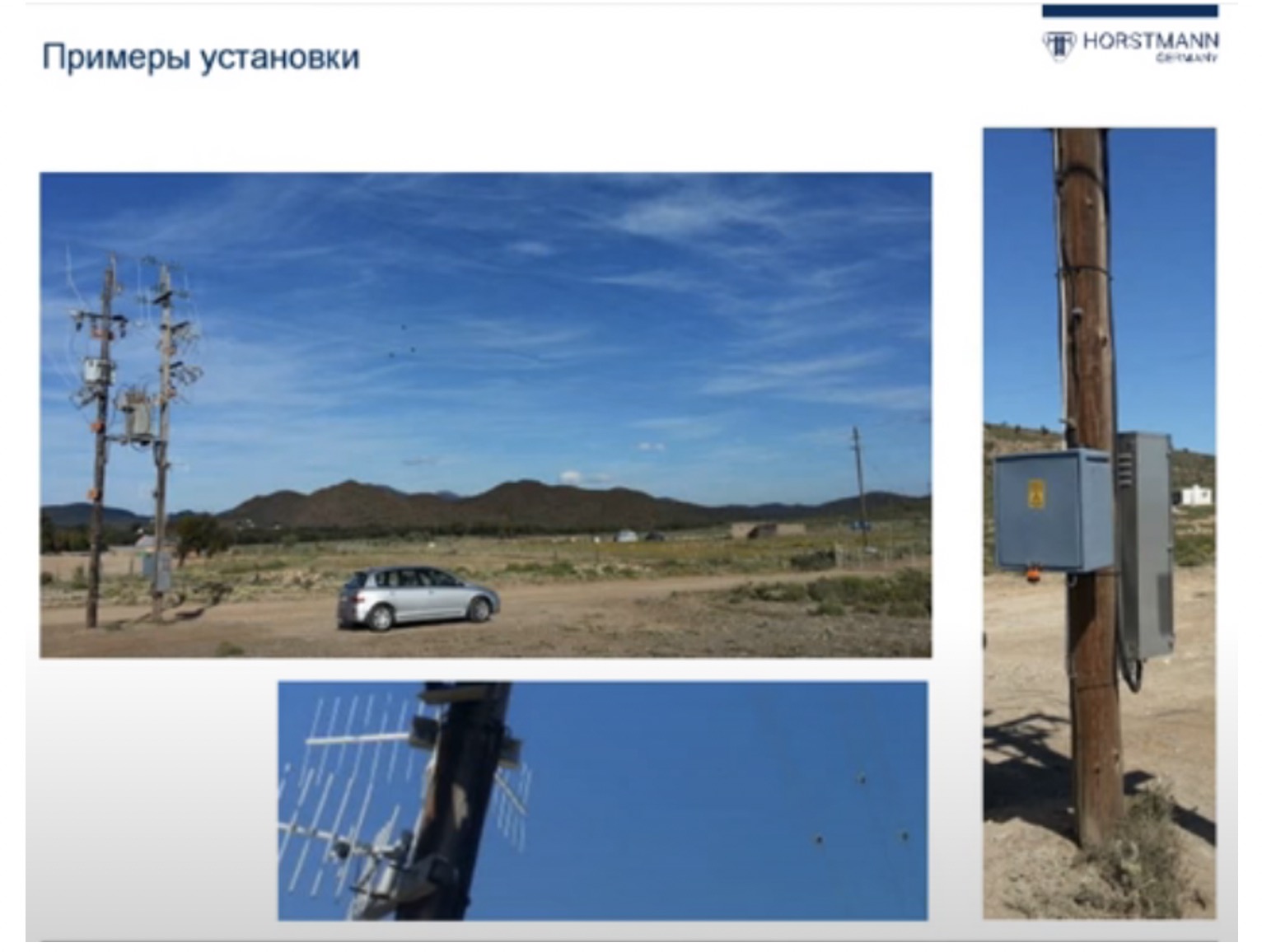

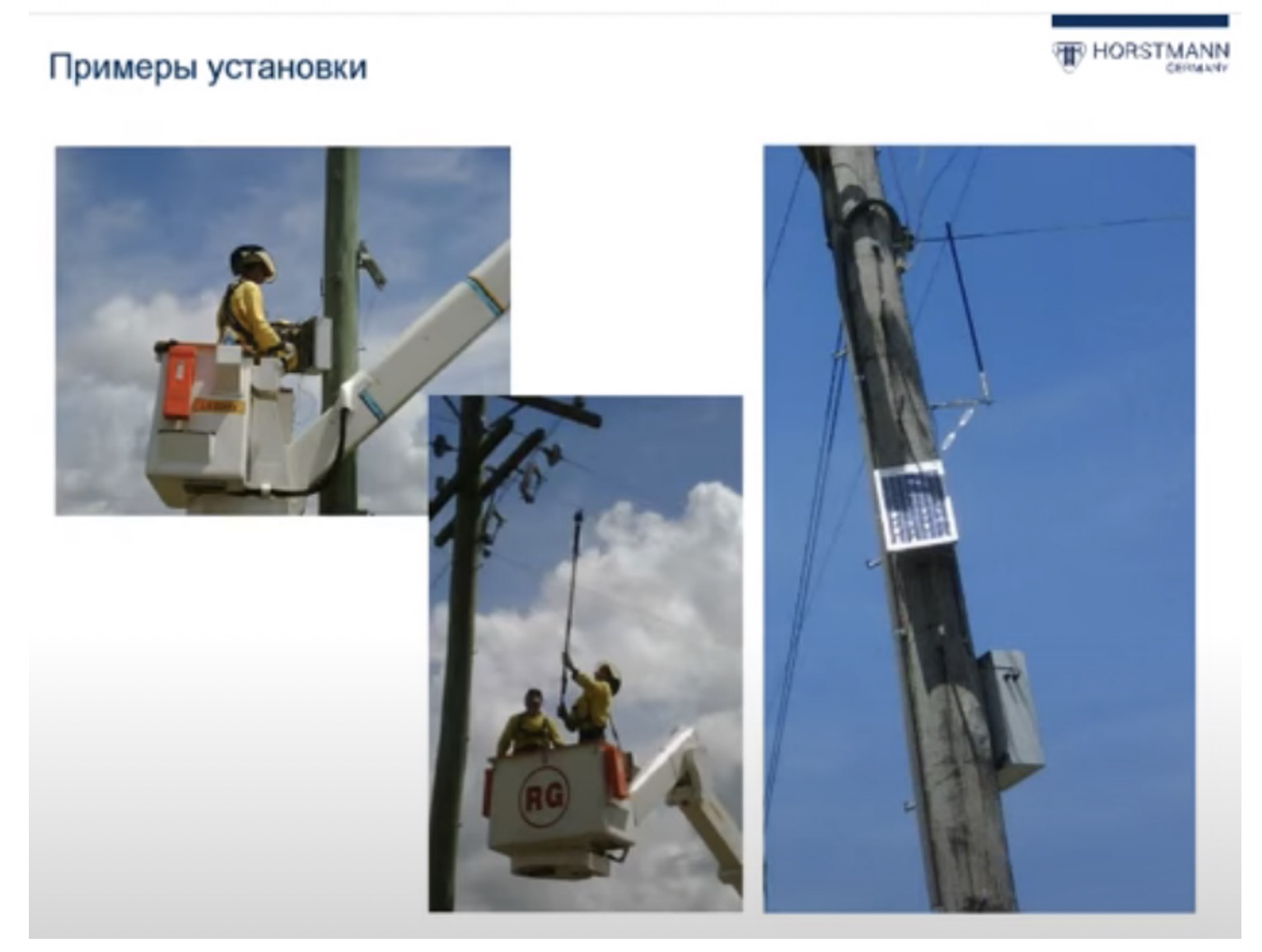

Вот несколько примеров установки данных индикаторов вместе с блоком. Как видите, блок устанавливается на опору, вешается замок. Но я рекомендую вешать блок чуть выше, чем показано на данном рисунке.

19:30

Вандалов, к сожалению, никто не отменял.

19:37

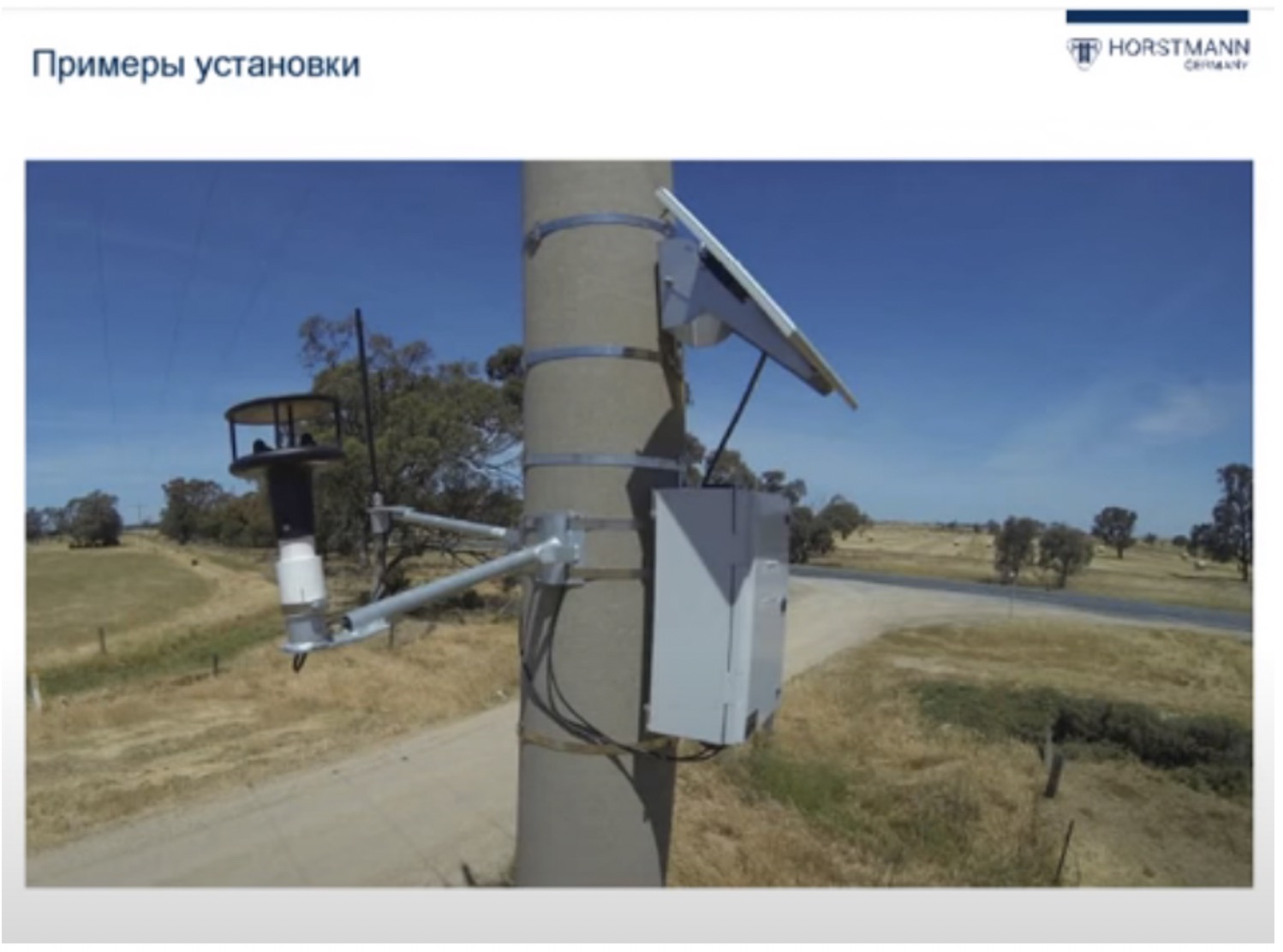

Вот пример установки и блока, и индикатора. Как видите, есть модификации приборов, когда устанавливаются солнечные батареи,

19:45

как, например, на данной фотографии, солнечная батарея + ветрогенератор, который как раз осуществляет питание данного блока, чтобы не задействовать аккумулятор.

Наша краткая презентация по вводу в индикацию короткого замыкания практически подошла к концу.

20:12

Вот как раз последний слайд, показывающий пример установки с одного блока большого количества индикаторов на разных линиях. Роль это не играет. Даже пересекающиеся линии разного напряжения можно подтягивать к одному блоку сбора информации. Это то, что я хотел рассказать вкратце, как ввод в индикацию короткого замыкания. Тема на самом деле достаточно простая, поэтому, если есть у кого-то какие-то вопросы, я готов на них ответить. Если вопросов ни у кого нет, могу сказать, что в данный момент наша компания осуществляет бесплатные пилотные проекты по данному виду индикации короткого замыкания. Поэтому если есть у вас либо у ваших клиентов желание опробовать эти индикаторы, мы готовы вам предоставить некоторое количество индикаторов для пилотного проекта. Срок проекта в среднем три месяца – полгода. Это мы уже обговариваем индивидуально с каждым клиентом. Поэтому, если есть желание, звоните, пишите, будем готовы с вами сотрудничать. Что ж, у меня, наверное, всё. Надеюсь, было полезно и интересно. Жду ваших вопросов.

Виктор, по стоимости вас, к сожалению, я не сориентирую в данный момент, потому что необходимо считать именно стоимость проекта. Потому что стоимость одного индикатора это, к сожалению, достаточно оторванная от жизни цифра будет. Могу сказать о том, что наши немецкие индикаторы Horstmann по своей цене сопоставимы с российскими и китайскими производителями. Единственная разница в том, что компания Horstmann, во-первых, гарантирует 20 лет работы. Это уже как минимум. При этом, насколько я знаю, российские производители дают максимум семь лет гарантии. Второе – это регистрация однофазных коротких замыканий, что у нас в России наиболее актуально, так как у нас практически все линии с изолированной нейтралью. Если вы хотите, чтобы мы вам посчитали стоимость проекта, мы можем сделать так: вы пришлёте нам однолинейную схему, мы быстро сделаем расчёт и скинем его вам и далее вы можете ориентироваться и понимать, где убрать датчики, где необходимо доставить датчики. К сожалению, по ценам я, правда, не смогу сейчас сориентироваться. По-моему, сам блок стоит примерно 1000 евро, это около 60-70 тыс. руб. При этом комплект датчиков из трёх штук стоит около 20-25 тыс. руб., если мне не изменяет память. Но к сожалению, так с ходу по цене я не готов ответить. Если пришлёте нам запрос, мы всё напишем точно. Чем проект будет больше, тем цена одного датчика будет меньше. То же самое можно говорить и про скидки. В зависимости от количества датчиков, которые вы берёте, программа лояльности удешевляет их стоимость.

Виталий: «Индикаторы короткого замыкания используются только в сетях с глухозаземлённой нейтралью, а как они будут вести себя при замыкании на землю в сетях с изолированной нейтралью?».

24:53

Используя Smart-индикаторы с возможностью передачи данных, однофазное короткое на землю с изолированной нейтралью вы сможете обнаружить. Единственное различие, что блинкеры не сработают, к сожалению. За счёт токов, как говорится, законы физики, куда от них денешься. Но именно сами мозги программные поймут, что произошло однофазное на землю и в Scada-систему уйдёт предупреждение о том, что произошло однофазное на землю. Соответственно, это будет не только сообщение, всплывающее в веб-интерфейсе, это сразу уходит SMS на те номера телефонов, которые записаны: либо номер телефона диспетчера ответственного человека, либо e-mail оповещения, это всплывающие окна на вашем компьютере, где установлена данная программа. К сожалению, на изолированной нейтрали не будет, только возможность просмотра на программном обеспечении. Буквально в начале месяца на одном из пилотных проектов, которые на данный момент установлены, было как раз однофазное замыкание на землю, и программа показала, что оно произошло и его достаточно быстро локализовали.

Лев Николаевич, наверное, об их актуальности судить стоит конечным клиентам. Могу сказать, что в данный момент у нас несколько работающих пилотных проектов в России. Про «Мир» я даже не буду говорить о том, что это применяется, начиная от Канады и заканчивая Южной Африкой. Да, клиенты есть, заинтересованность есть, поэтому мы и проводим данный вебинар, потому что увидели заинтересованность клиентов и решили немножко подробнее об этом рассказать. Особенно есть заинтересованность как раз в индикаторах с возможностью передачи данных как наиболее интересном решении. Особенно о том, что есть возможность интеграции этого программного обеспечения в уже существующую Scada-систему.

Виталий: «Будет ли работать индикатор без обрыва провода?»

Честно говоря, я сейчас, дабы не вводить в заблуждение, давайте этот вопрос я уточню и, так понимаю, ваша почта у нас есть. Мы вам ответим буквально сегодня в течение нескольких часов. Я сейчас записываю. Но я думаю, что, да. Если у кого-то будут ещё вопросы по данной теме, пишите на info@emag.ru (примечание: info@skomplekt.com) – адрес, который Алексей написал в чате. Буду рад на них ответить. Всем спасибо за внимание. По вопросам пилотных проектов и цен тоже можете писать на данный ящик. Спасибо вам большое. Надеюсь, было полезно. До свидания.
