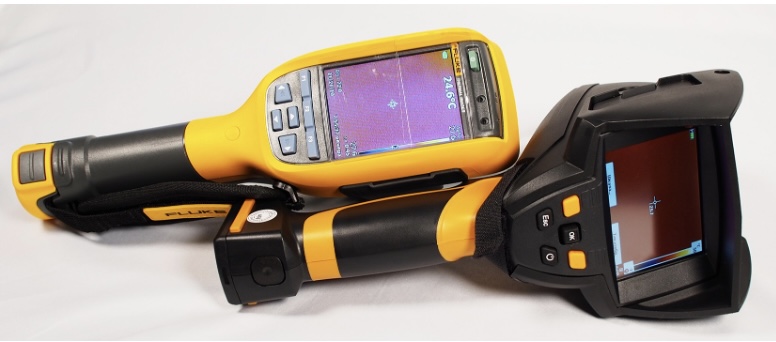

Какой тепловизор выбрать: сравнение тепловизоров Fluke и Testo

Технологии последних лет пришли к замечательному, и главное, очень востребованному решению в области диагностики — тепловизорам, которые могут отображать любые объекты и ИК-диапазоне, лишь бы их температура не была равна абсолютному нулю. Они способны улавливать невидимое излучение и при необходимости накладывать его на реальные изображения. Важно, что интенсивность инфракрасного излучения, а также, его частота, может представляться при помощи специализированного, встроенного ПО, в виде различных оттенков, прямо на экране прибора. Именно таким образом выявляется равномерность или неравномерность распределения теплового излучения, исходящего с любых поверхностей и из газовых сред. Особенно важно это для точной диагностики неисправностей любого оборудования и обнаружения тепловых потерь в магистралях, линиях и сооружениях.

Выбор тепловизора – вопрос не простой. Компании-производители стараются выпускать линейки приборов максимально широкими, чтобы конкретный прибор как можно более точно соответствовал своим задачам. Весь «ассортимент» тепловизоров можно разделить на профессиональные, бытовые и занимающие промежуточную позицию — полупрофессиональные. Часто приходится делать выбор среди приборов Testo и Fluke, которые производят тепловизоры, относящиеся к различным категориям по стоимости, назначению, характеристикам, функциональности, имеют большой опыт в их разработке и производстве. Отсюда следует, что в первую очередь надо сравнить приборы именно этих компаний, причем, являющихся типичными представителями различных групп.

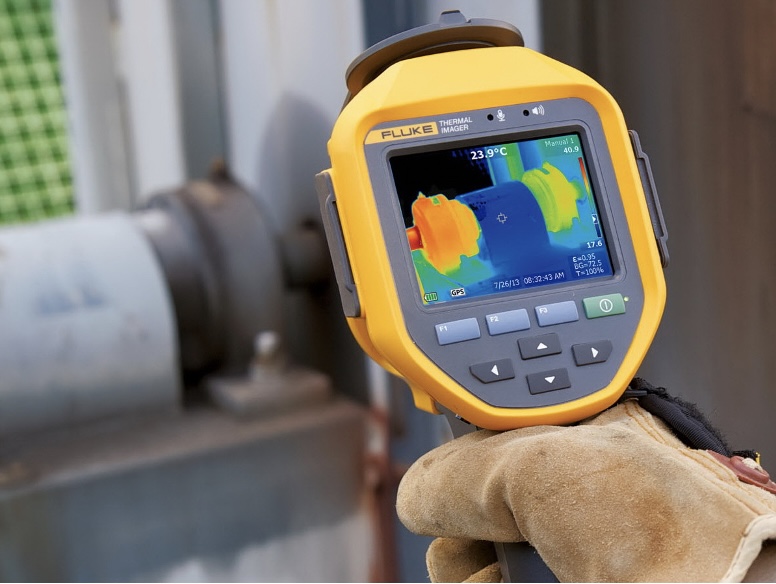

Особенности и сравнение тепловизоров Fluke Industrial

Особенности и сравнение тепловизоров Fluke Industrial

Этот производитель из США имеет большой опыт, так как более 65 лет работает над контрольно-измерительной техникой. Тепловизоры Fluke могут служить как для экспертных исследований, так и бытового применения. Все приборы проектируются таким образом, чтобы быть безопасными, эффективными и, что немаловажно, прочными, так как высокая сложность приборов обуславливает их стоимость. Производители стараются, чтобы падение с высоты двух метров на бетонный пол никак не отразилось на их работоспособности. Следует признать, что в этом отношении дилемма «Fluke или Testo» будет решена в пользу американского производителя.

Если считать это параметр важным и сосредотачиваться на тепловизорах Fluke, то в первую очередь следует исходить из цели, для которой потребуется прибор. Она определяет параметры матрицы, тепловую чувствительность и оснащенность функциями.

Сразу следует сказать, что все устройства легко подключаются к смартфонам, благодаря соответствующему приложению, которое надо всего лишь скачать. Результаты измерений можно увидеть на дисплее прибора, экране компьютера, внешнего дисплея или планшета. Соединение у всех моделей тепловизоров производится по беспроводной сети.

Некоторые тепловизоры Fluke оснащаются встроенным лазерным дальномером. Благодаря ему изображения будут исключительно резкими. Чтобы достичь еще большего результата в этом отношении модели Ti480 PRO и TiX580 имеют специальное ПО SuperResolution, обрабатывающее многократную съёмку и обеспечивающее разрешение 1280×960. Как правило, разрешение составляет 640×480, при поле зрения 34 и 24 градуса, с «альбомной» ориентацией. В этих профессиональных моделях применяется специфическая фокусировка MultiSharp, позволяющая добиться большой глубины резкости во всём поле обзора.

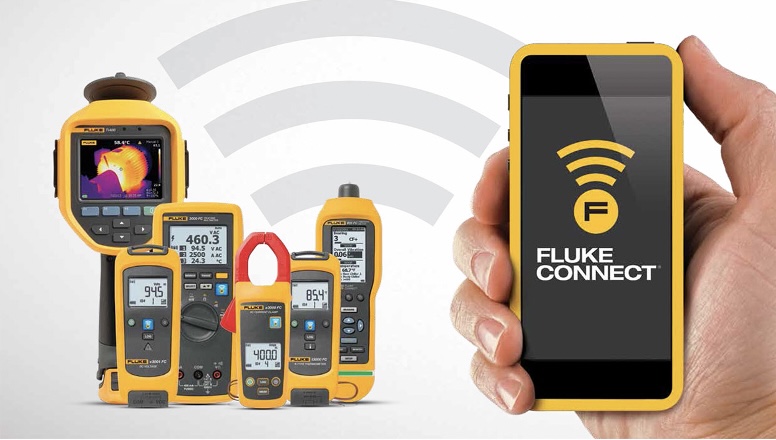

Фирменное программное обеспечение Fluke Connect

Фирменное программное обеспечение Fluke Connect Assets «привязывает» полученные изображения конкретному оборудованию, и позволяет производить простое сравнение различных типов измерений, составлять отчёты. Тепловизоры компании способны мгновенно выгружать данные в облачную систему. Для этого потребуется Wi-Fi.

Диагностика может быть улучшена при помощи технологии IR-Fusion, которая добавляет подробности из видимого cпектра к инфракрасному. Ручной и автоматический режимы измерения могут переключаться без вмешательства оператора. Пожалуй, изменением масштаба изображения, регуляцией уровня чувствительности и автоподстройкой яркости сенсорного экрана удивить сложно. Внутренняя и флеш-память приборов — по 4 Гб, причем, внешняя память от сторонних производителей может работать со сбоями. Рекомендуется память «от Fluke».

Интересна функция записи голосовых комментариев к каждому изображению. Весьма полезны сменные интеллектуальные объективы, с разрешением до 25 мкм, теле- и широкоугольные объективы.

Весьма полезной является возможность сигнализации при уходе параметров из заданного диапазона. Упоминавшиеся выше модели Ti480 PRO и TiX580 позволяют задавать три маркера для температурных зон. Жесткий кейс и мягкая сумка, обязательные для любого прибора, обеспечивают его сохранность и удобство пользования.

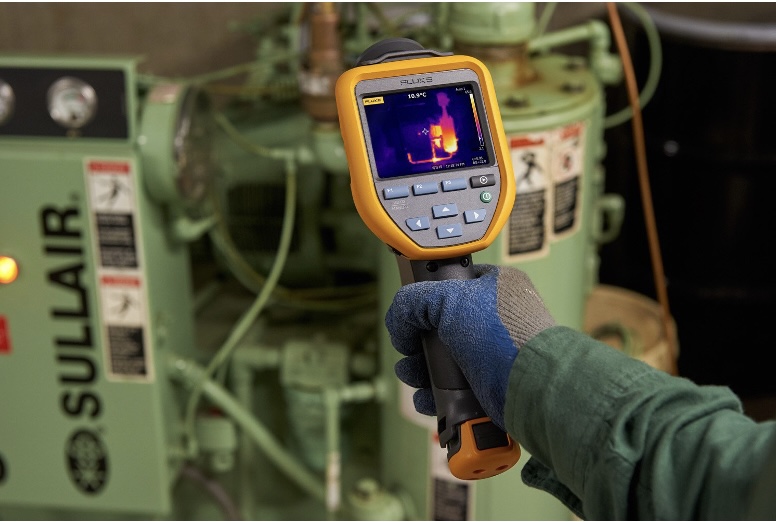

Возможности «бюджетных» тепловизоров Fluke на примере сравнения различных по функционалу моделей Fluke TiS20+ и Fluke TiS60+

Сначала лучше перечислить возможности Fluke TiS20+, из серии TiS, так как модель имеет наименьшую стоимость и самые необходимые характеристики, а затем добавить к ним отличия Fluke TiS60+.

Уточнить расположение аномальных температур на поверхностях помогает совершенно необходимая функция совмещения ИК и видимого изображения, которая есть даже у самых простых тепловизоров. Работы значительно ускоряются благодаря возможности сканирования QR-кодов оборудования и их автоматического совмещения с соответствующими снимками. Fluke TiS20+ отличается самой большой длительностью непрерывной работы от батарей среди всех тепловизоров Fluke — более 5 часов.

Сравнение тепловизоров Fluke TiS20+ и Fluke TiS60+

Тепловизор Fluke TiS20+ имеет стоимость в разы меньше, чем у самых сложных моделей. Отличий во внешнем виде между моделями одной серии практически нет.

Если для диагностики не требуется высокая точность расположения небольших по размерам аномалий температуры, то небольшое разрешение прибора, лишь 120х90, оказывается достаточным. Удешевляет прибор и применение фиксированной фокусировки. Расстояние до объекта, меньшее, чем 50 см, для многих целей и не требуется. Для передачи данных подходит кабель USB или Wi-Fi.

Прибор имеет минимальный набор палитр, из 6 комбинаций цветов и воспринимает длинноволновый ИК- диапазон. Среди поддерживаемых языков есть русский. Основные отличия двух приборов из серии TiS различного уровня сложности:

Основные отличия двух приборов из серии TiS различного уровня сложности:

Характеристика Fluke TiS20+

Fluke TiS20+

Fluke TiS60+

Fluke TiS20+

Разрешение в ИК-диапазоне 7,6 мрад 1,86 мрад
Поле зрения 50°× 38° 34,1°× 25,6°
Фокусное расстояние (min) 50 см 46 см
Фиксированная фокусировка Да Да
Диапазон измеряемых температур Нет Есть
Режим «картинка в картинке» Нет Есть
Встроенная камера для видимого диапазона Нет 5 Мп
Автоматическое и ручное масштабирование уровня и диапазона Нет Есть
Возможность записи голосовых комментариев к снимкам Нет Есть
Функция IR-PhotoNotes Нет Есть
Авторегистрация температуры и интервала Нет Есть
Ресурс батареи Более 5 ч 4 ч
Палитры Ultra Contrast Нет Есть
Лазерный указатель Нет Есть
Рамки измерений Нет Есть
Возможность измерения температуры в центральной точке Нет Есть
Задаваемые маркеры зон Нет Есть (3)

Сравнение различных по оснащенности представителей экспертного класса тепловизоров — Fluke TiX500 и Fluke TiX580

Не следует удивляться, что стоимость этих приборов отличается примерно в 2 раза. Самые современные, сложные технологии стоят дорого!

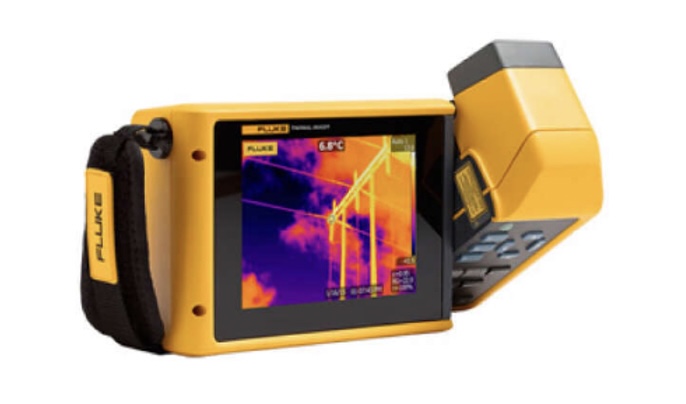

Внешний вид тепловизоров Fluke TiX500 и Fluke TiX580 совершенно идентичен

Внешний вид тепловизоров Fluke TiX500 и Fluke TiX580 совершенно идентичен

Оба прибора принадлежат к экспертной серии и способны создавать ИК-изображения, имеющие чрезвычайно высокую детализацию, имеют опцию измерения высоких температур, современные возможности фокусировки LaserSharp, мультифокальной записи EverSharp, встроенный лазерный дальномер и множество других удивительно полезных функций.

Отличия приборов Fluke TiX500 и Fluke TiX580 с достаточной и высокой и точностью, и оснащенностью приведены в таблице:

Характеристика Fluke TiX500

Fluke TiX500

Fluke TiX580

Fluke TiX580

Разрешение (угол, стандартный объектив) 1,31 мрад 0,93 мрад
Разрешение матрицы 320 × 240. При использовании SuperResolution — 640 × 480 640 × 480. При использовании SuperResolution — 1280 × 960
Цифровое увеличение 2х, 4х, 8х
Измеряемые температуры –20 — +650 °C –20 — +800 °C
Линейный маркер по времени Нет Есть
Дистанционное управление Нет Есть
Применение ПО MATLAB LabVIEW для обработки данных Нет Есть
Применение ПО LabVIEW Нет Есть
Работа от батарей 3-4 ч 2-3 ч

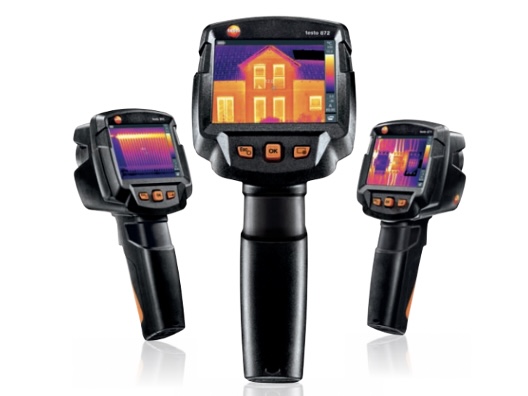

Особенности и сравнение тепловизоров Testo

сравнение тепловизоров Testo

Контрольно-измерительная техника этой немецкой компании демонстрирует известную немецкую надежность, доступные цены и технологичность. Именно такой менталитет склоняет покупателей выбирать продукцию Testo. Давайте ознакомимся с возможностями тепловизоров различных категорий сложности, чтобы иметь общее представление о техническом уровне изделий.

В сериях тепловизоров Testo присутствуют как изделия экспертного класса, для промышленной термографии, так и техника, пригодная для использования в более общих, менее точных измерениях.

Итак, вот «четыре слона», на которые опирается уникальность тепловизоров из Германии:

  • Testo ScaleAssist — новая функция, позволяет без проблем дать точную оценку дефектов за счет автоматической установки верной шкалы температур. При ее применении ошибки интерпретации стремятся к нулю, так как зачастую оценка шкалы температур производится не совсем точно или неверно. Нередко случается, что экстремально высокие температуры искажают общую картину. Благодаря функции Testo ScaleAssist особо перегретые области съемки будут отфильтрованы автоматически. Если шкала температур нарушена, то такие области появляются в значительном количестве. При включенной функции перегретые участки будут показаны лишь тогда, когда они существуют. В результате программной обработки информация становится пригодной для объективного сравнения, вне зависимости от влияния меняющихся условий измерений. Работа функции особенно заметна при создании последовательности изображений, отражающих изменение тепловой картины со временем.

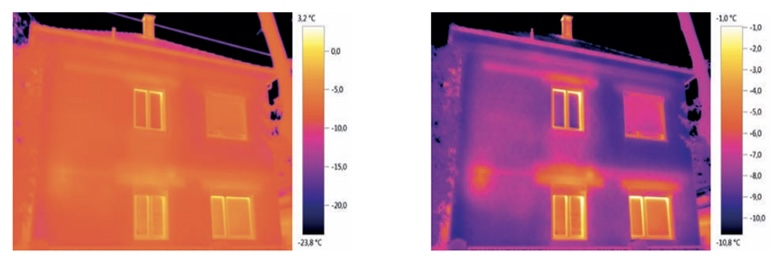

Термограммы с выключенной и включенной функцией Testo ScaleAssist.

Термограммы с выключенной и включенной функцией Testo ScaleAssist.

  • В ИК-приборах Testo применяется фирменная разработка ε-testo-Assist, значительно повышающая точность термограмм благодаря верному выставлению коэффициента излучения, который принято обозначать греческой буквой ε (эпсилон). Благодаря программе, параллельно с выставлением коэффициента излучения измеряется отраженная температура, сокращённо — RTC. Ранее этот процесс был чрезмерно сложен и не очень точен. При использовании ε-testo-Assist достаточно прикрепить эталонный стикер (ε-маркер) из прилагаемого в комплекте набора на объект, направить тепловизор на область диагностики таким образом, чтобы стикер попал в поле зрения. Прибор автоматически сопоставит и вычислит необходимые параметры. Эта коррекция чрезвычайно важна, так как спектр излучения, освещающего объект, может быть самым разным. Прибор сравнивает эталонные поверхности на стикере с излучением, попадающим на матрицу от поверхности контролируемого объекта, производит программный анализ и выдает результат.

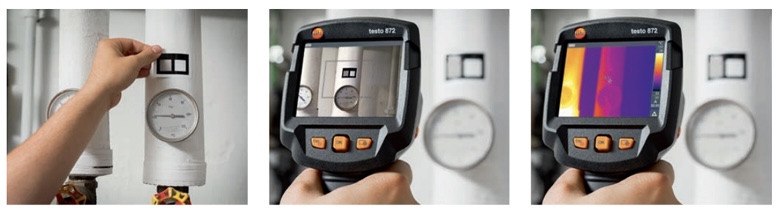

Всё просто: стикер прикрепляется к объекту, тепловизор направляется на объект так, чтобы стикер попал в поле зрения и производится съемка

Всё просто: стикер прикрепляется к объекту, тепловизор направляется на объект так, чтобы стикер попал в поле зрения и производится съемка

  • Беспроводная связь тепловизоров с мониторами и компьютерами не новинка, но приложение testo Thermography App имеет специфические возможности взаимодействия других приборов Testo с тепловизором, улучшающих термограмму и точность измерений. К ним относится термогигрометр testo 605i, определяющий расположение зон, в которых находится или может возникнуть конденсат и плесень. Ещё один подключаемый, корректирующий показания прибор — токоизмерительные клещи testo 770. При их помощи тепловая картинка дополняется измеряемыми значениями силы тока в токоведущих частях и напряжениях на них. Благодаря приложению мгновенно создаются и пересылаются краткие отчёты, непосредственно с места измерений.

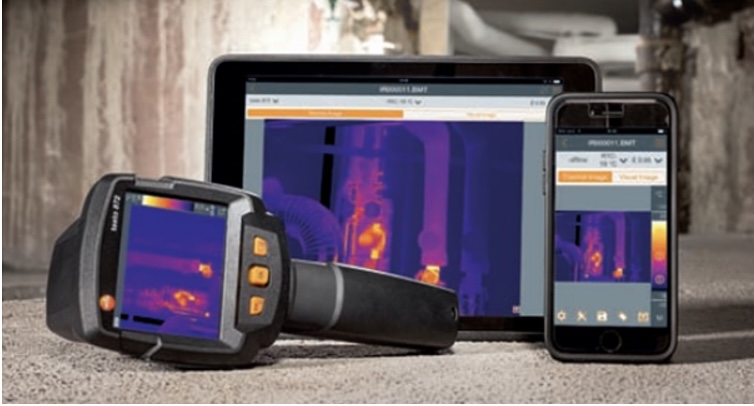

Тепловизоры Testo уточняют результаты контроля посредством беспроводного соединения с термогигрометрами и токоизмерительными клещами Testo и, конечно же, планшетами и смартфонами

Тепловизоры Testo уточняют результаты контроля посредством беспроводного соединения с термогигрометрами и токоизмерительными клещами Testo и, конечно же, планшетами и смартфонами

  • Тепловизоры Testo могут быть оснащены функцией testo ScaleAssist, которая автоматически адаптирует шкалу температур полученной термограммы как к внутренней, так и к внешней температуре объекта, анализирует разницу между ними. В результате получаются безошибочные картины теплового излучения, которые можно объективно сравнивать.

Таблица основных отличий популярных моделей тепловизоров Testo с различной точностью и оснащенностью:

Функция/параметр Testo 865

Testo 865

Testo 868

Testo 868

Testo 871

Testo 871

Testo 890-2

Testo 890-2

Диапазон измеряемых температур, °C –20 / +280°С 1-й: -30 / +100 °C
2-й: 0 / +650 °C
-30 / +650 °C 1-й: -30 / +100 °C
2-й: -30 / +350 °C
3-й: -30 / +650 °C
Разрешение ИК-сенсора 160x120 240 x 180 640 x 480
1280 x 960 с testo SuperResolution
Функции 1 точка 10 точек
1 горячая точка Горячие и холодные участки
1 холодная точка Режим "Солнечная энергия"
Разность температур Изотерма
— testo ScaleAssist
— IFOV warner
Распределение и измерение влажности вместе с термогигрометром testo 605i
— Измерение электр. параметров с testo 770-3
— Режим ввода электрических параметров (ручной)
Отображение превышений предельных значений
— Расчёт для 5 участков
— Отображение распределения влажности (ввод ручной)
Чувствительность 120 мК 100 мК 90 мК < 40 мК
Фокусировка Фиксированная Ручная и автоматическая
Мин. Фокусное расстояние 0,5 м 0,5 м 0,5 м 0,2/0,5/2,0 м (сменные объективы)
Отображение ИК ИК+реальное

Сравнение тепловизоров Fluke и Testo

Так что же выбрать, Fluke или Testo? Для этого лучше собрать некоторые важные характеристики в таблицу.

Вот что получилось:

Параметр Fluke Testo
Класс Все уровни сложности
Диапазон температур -20…..+1200оС
Матрицы 160х120 — 1024х768 Мин. — 160х120, макс. — 640х480,
1280 x 960 с testo SuperResolution
Чувствительность От 120 до 40 мК и менее От 150 до 30 мК и менее
Частота кадров 9-60 Гц 9-33 Гц
Запись голоса До 60 секунд на 1 изображение Не во всех моделях
Разрешение дисплея 320х240 — 1280х800 320х240 — 480х272
Технология улучшения изображений Есть
Поддержка дополнительных объективов Есть
Фокусировка Фиксированная, ручная и автоматическая (не у всех моделей)
Моторизированная фокусировка Нет Есть
Дополнительные функции Есть модели, записывающие текст, с дистанционным подключением к другим устройствам, сигнализацией. Есть модели с лазерным указателем, распознаванием, созданием панорам, определением влажности, беспроводной совместной работой с другими приборами.

Заключение

Итак, как какой тепловизор выбрать: Fluke или Testo? Сначала надо перебрать все возможные его назначения. Обе компании предлагают устройства как для крупных объектов, с достаточной для них детальностью и точностью, так и оснащенные множеством функций, позволяющих определять термические аномалии даже у совсем небольших приборов. Начальный класс тепловизоров примерно одинаков по основным характеристикам. Высший класс, без которого не обойтись при профессиональных измерениях, несколько различается по разрешению дисплея и матрицы. У американского производителя оно больше. Немецкие тепловизоры отличаются множеством уникальных дополнительных функций. В этом отношении Testo имеет более широкий выбор.

Конечно же, надо учитывать и стоимость приборов. Обе фирмы комплектуют производимую технику по-разному. Можно приобрести как базовый, так и расширенный комплект, в котором имеются дополнительные объективы, штативы, карты памяти и т.д. Беспокоиться о том, все ли приборы этих компаний внесены в государственный реестр РФ не стоит. Остается только сопоставить все конкурирующие критерии и сделать оптимальный выбор.
