Лозоходство, как псевдонаука. Современные способы поиска подземных коммуникаций

Лозоходство - это парапсихологическая практика обнаружения предметов под землей. Полости, источники воды, полезные ископаемые, металлические предметы (клад) и пр. ищут с помощью палочек лозы, двух металлических проволочек и иных приспособлений. Научного подтверждения эта практика не имеет и ученые всего мира характеризуют подобные ритуалы как лженаучную деятельность.

Первые упоминания о лозоходстве встречаются в западноевропейской литературе XV века. В тогдашней Германии шахтеры пытались таким способом искать металлические руды.

В конце XIX века под эту практику пытались подвести теорию психологического феномена. Т.е. поиск осуществляется не благодаря палочкам лозы, а как бессознательная реакция человека на расположенные под землей или водой предметы (объекты).

Сиднейский экспериментисточник

В 1980 г. в Сиднее Джеймсом Рэнди и Диком Смитом была предложена сумма в $40 000 за успешную демонстрацию лозоходства. К тестированию приглашались все желающие. В качестве объекта для демонстрации способностей был предложен набор из десяти пластиковых труб диаметром 4 дюйма, заглублённых в землю на половину своей длины, то есть претенденты могли их видеть; затем по одной из случайно выбранных труб пускался поток воды, и претенденту предлагалось определить, в какой из труб она протекает.

В тестировании приняли участие 16 претендентов, каждый делал до 10 попыток. Для устранения влияния идеомоторных механизмов организаторы, общавшиеся с претендентами, тоже не знали, в какой из труб протекает вода. В общей сложности было сделано 111 попыток, из них удачными (указания на трубу с протекающей водой) оказалось 15 (13,5 %), что в пределах погрешности совпадает с результатом случайного выбора (10 %). Призовая сумма осталась невостребованной.

Соверменная наука неоднократно доказала, что результаты подобных "измерений" случайны.

Современные способы поиска подземных коммуникаций

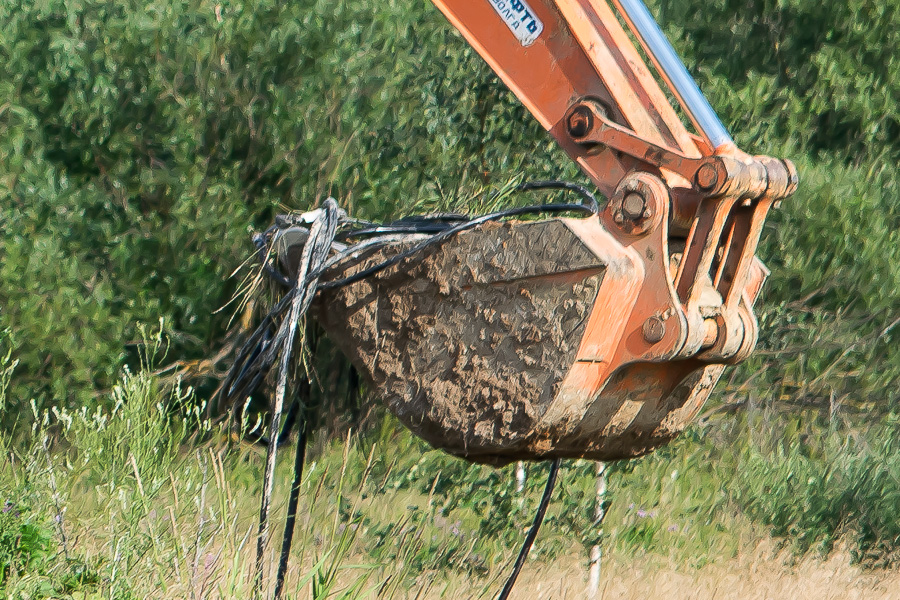

Итак, по статистике повреждения подземных коммуникаций в процессе земляных работ распределяются так:

  • силовые кабели - 30%
  • металлические трубопроводы (вода, газ) - 44%
  • полиэтиленовые трубопроводы - 15%

Итак, чтобы поиск подземных коммуникаций не закончился их повреждением, разберемся с современными методами поиска на примере приборов Dynatelтм от компании 3Mтм

Решения для трассопоиска и маркировки условно делятся на три вида:

  1.  Поиск трассы подземных коммуникаций (металлических и не металлических)
  2.  Поиск повреждений (электрические, утечки жидкости или каза)
  3.  Поиск объектов маркировки (маркеров для маркировки трассы коммуникаций иобъектов)

Технология поиска трассы электического кабеля

1. Активный поиск с генератором (ввод трассопоискового сигнала в кабель с помощью генератора и обнаружение наведенного сигнала приемником)
Существует несколько вариантов подключения генератора:

- напрямую к линии;

- бесконтактным способом с помощью индуктивных клещей;

- индукционный режим генератора. В этом случае генератор никак не подключается к кабелю, а создаёт вокруг себя электромагнитное поле, которое будет наводиться на все коммуникации под землей. К  сожалению, этот способ не позволяет увидеть конкретной коммуникации.

2. Пассивный поиск (регистрация действующего сигнала в кабеле с помощью приемника)



Электронная маркировка подземных коммуникаций

Во время укладки кабеля в траншею укладываются электронные маркеры. Маркер оснащен индуктивным контуром с конкретной резонансной частотой. Специальный прибор, маркероискатель, подает радио сигнал широкого спектра, который возбуждает контур маркера. Приемник маркероискателя регистрирует сигнал маркера, указывая оператору на расположение подземной трассы.

Обучающие видео

Вебинар 1 "Технологии поиска трасс подземных кабельных линий"

Вебинар 2 "Электронная маркировка подземных кабельных линий – практическое применение"

Обзор маркеропоискового оборудования 3M™ Dynatel™ и маркеров Scotchmark™

Трассопоисковое оборудование 3М™ Dynatel™. Обзор решений. Трассоискатель, трассопоиск

Подробную техническую информацию о приборах Dynatel компании 3Мтм, а также об интеллектуальных маркерах и пассивных маркерах смотрите в ссылках.
