Новая статья: "Проблемы диагностики состояния силовых трансформаторов"

В статье показаны проблемы, возникающие при организации работ по диагностике высоковольтных силовых трансформаторов. Автор приводит примеры анализа и практику интерпретации данных, полученных хроматографическим, физико-химическим, тепловизионным и другими методами измерений при обследовании оборудования; показывает какую роль в принятии решений играет личный опыт и квалификация специалистов по диагностике.

Практика обследования силовых трансформаторов 110 кВ и выше показывает, что нередки случаи неверного подхода и непонимания специалистами самой сути диагностики. Как правило, особенно начинающие специалисты считают, что, если они измерили какие-либо характеристики и тут же выдали заключение - это и есть диагностика. Такое мнение совершенно неверно. Основная диагностика проводится не на объекте, а до того, как бригада приступила к измерениям. На объекте как правило идет проверка того, что мы уже ожидаем от конкретного трансформатора - мы ищем подтверждения ранее выдвинутым предположениям о наличие, виде и степени дефекта. Хороший специалист по диагностике нередко способен угадать место и вид дефекта, основываясь только на субъективных данных и интуиции и исходя из опыта ранее проведенных обследований.

Проблемы диагностики состояния силовых трансформаторов.

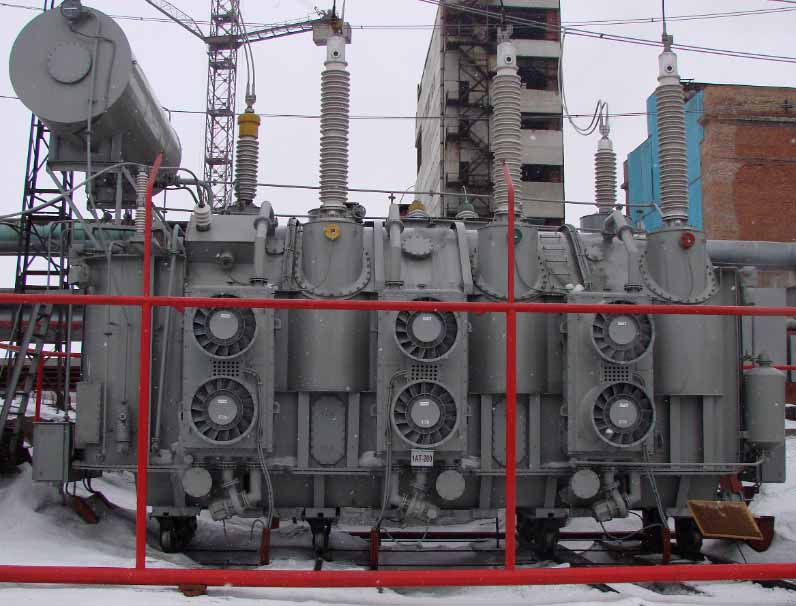

Рисунок 1. Автотрансформатор типа АТДЦТН-200000/220/110.

Диагностика начинается с изучения документации на трансформатор, как бы банально это не звучало. Изучая документацию, специалист уже должен представлять себе область расположения дефекта, системы и узлы, на которые следует обратить особое внимание, а также оценивает какие методы диагностики будут эффективны в конкретном случае.

Читать далее >>>
