Огнестойкий композитный мат: назначение, особенности, применение

Узнайте о самом современном материале для изоляции силовых кабельных линий на подстанциях от избыточного тепла (от внешних возгораний). Особенно часто этот материал применяется на предприятиях нефте-газодобычи.

Огнестойкий мат изготовлен из органической керамической силиконовой резиновой композитной ленты и фарфорового неорганического материала, который придает изделиям защитные свойства: проявляет теплопроводность при комнатной температуре и теплоизоляцию при высокой температуре.

Теплопроводность при комнатной температуре

Неорганическая керамика в композитном материале обладает высоким коэффициентом теплопроводности, что защитит кабели от перегрева, который, таким образом, замедляет старение линии при нормальной эксплуатации.

Высокотемпературная изоляция

Композитная лента из керамического силиконового каучука может служить керамическим изоляционным материалом, в котором неорганический материал может поглощать тепло для снижения температуры. Это не только гарантирует безопасное обслуживание при пожаре, но и защитит кабель от повреждения огнем.



Огнестойкий композитный мат

Типовые размеры матов:

  • 1000х800 мм
  • 800х800 мм
  • 630х800 мм

* для уточнения наличия и сроков поставки, - позвоните нам или заполните форму.



Особенности композитных матов



Особенности композитных матов

Огнестойкий композитный мат особенности

композитный мат: назначение

  • FRS-1 представляет собой гибкую (эластичную) конструкцию, подходящую для намотки силовых кабелей и кабельных соединений в различных условиях и обеспечивающую легкую установку;
  • FRS-1 предотвращает несчастные случаи с пожарами, возникающие при соединении кабелей или их поломке;
  • FRS-1 может обеспечить более длительный период работы кабельных соединений или кабелей при пожарах.;
  • Отличное рассеивание тепла, которое не препятствует отводу тепла кабелями и аксессуарами при регулярном обслуживании (см. ниже Испытание высокой температурой)

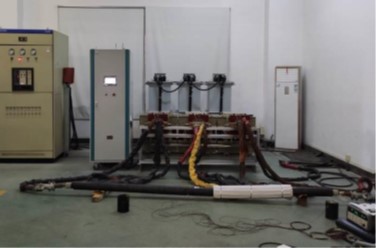

Результаты испытаний композитных матов



Результаты испытаний композитных матов



Вид операции

Типовое значение

Результат

Заключение

1

Огнестойкость: двойные горелки, пламя до 750С, при подаче переменного напряжения 8,7 кВ между проводником и металлическим экраном , действие огнем на конструкцию в течение 90 минут

Отсутствие
поломок на
образцах
во время
теста

без сбоев

тест пройден

2

Поддерживаемое напряжение: продолжаем подавать переменное напряжение 8,7 кВ в течение 15 минут после прекращения действия огня

без сбоев

тест пройден

3

Проверка образца: подаем напряжение 30,5 кВ в течение 15 минут через час после прекращения действия огня

без сбоев

тест пройден

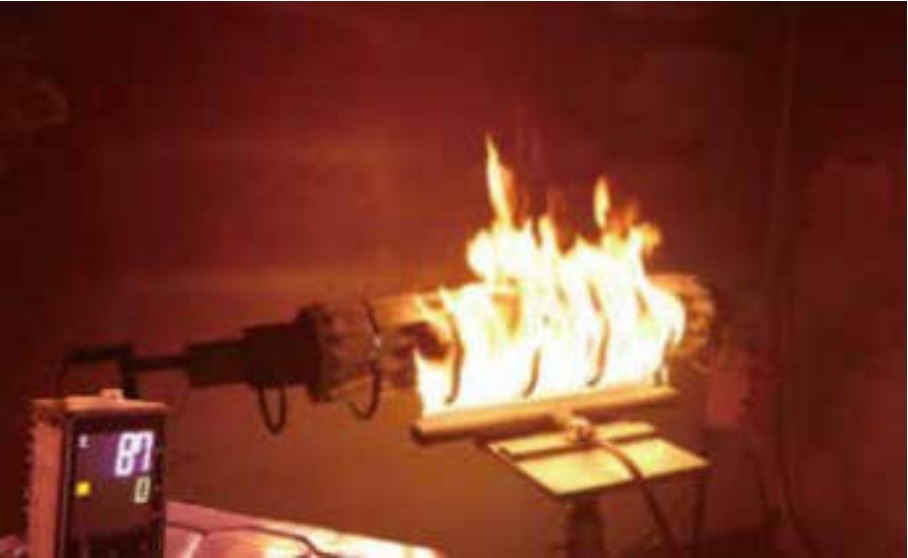

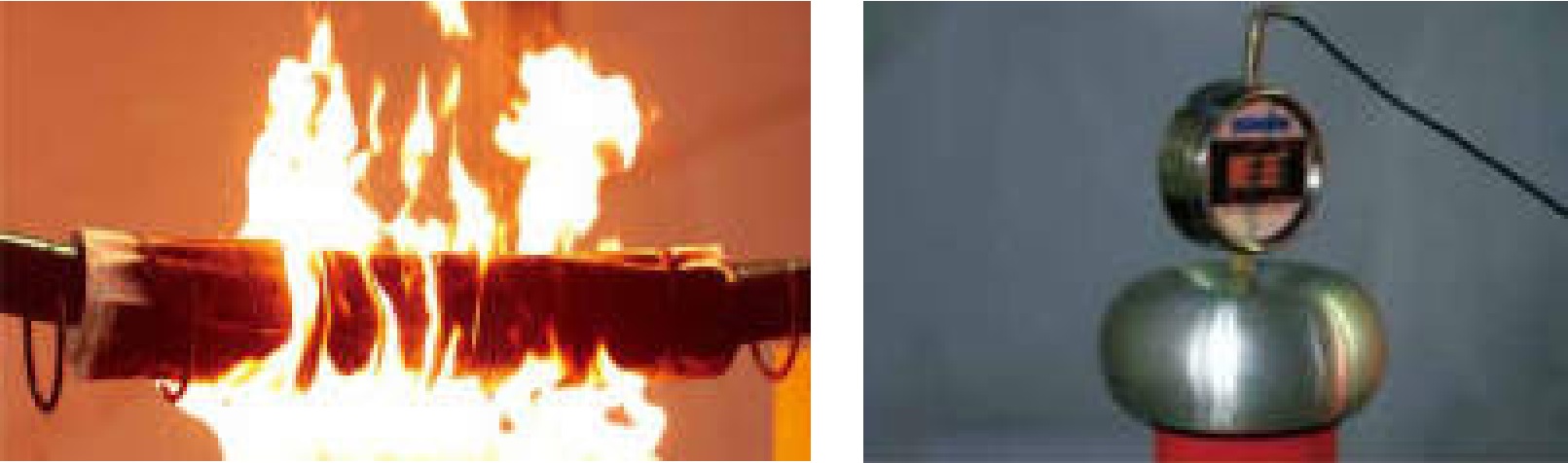

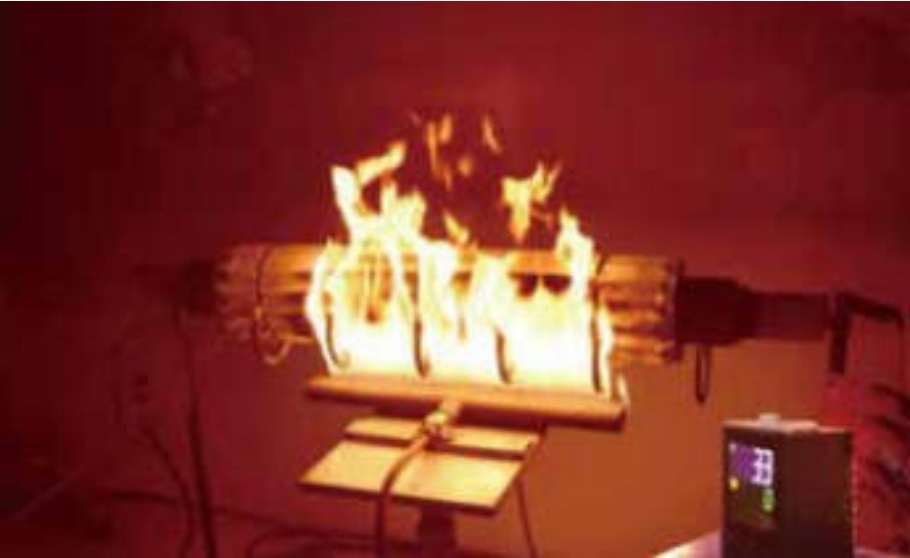

Тест на огнестойкость



Тест на огнестойкость композитного мата

Тест на огнестойкость композитного мата фото 2



Длительность теста

Температура поверхности

Температура проводника

0

20⁰С

20⁰С

10

47⁰С

24⁰С

20

67⁰С

28⁰С

30

87⁰С

33⁰С

40

97⁰С

40⁰С

50

105⁰С

46⁰С

60

111⁰С

50⁰С

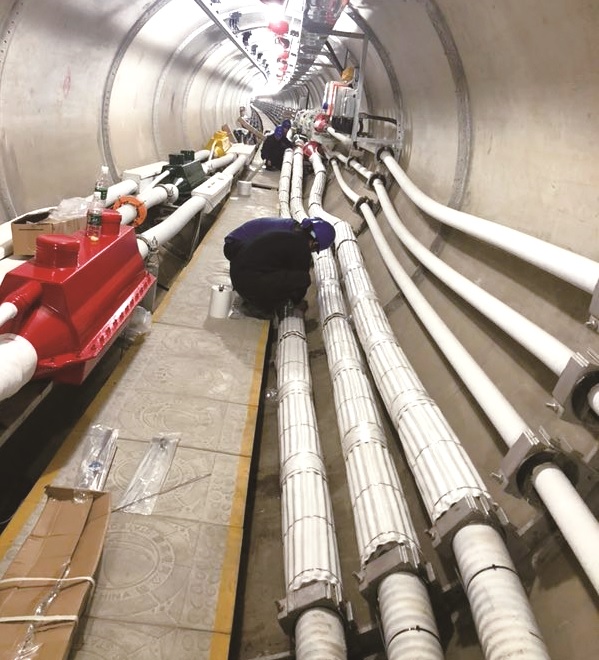

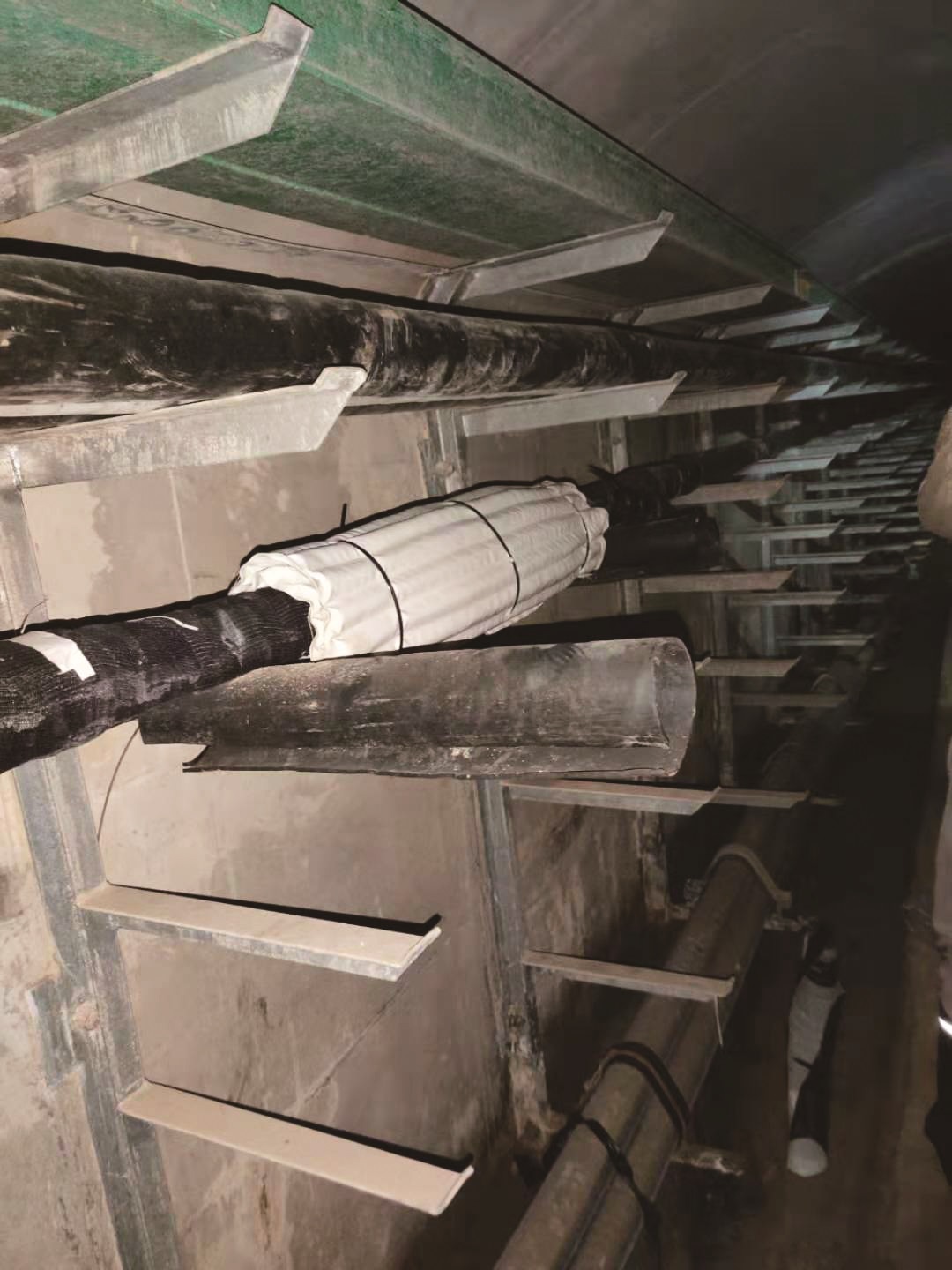

Инструкция по монтажу (монтаж может быть выполнен в один слой*).

*Для уточнения деталей, обращайтесь к нашим специалистам

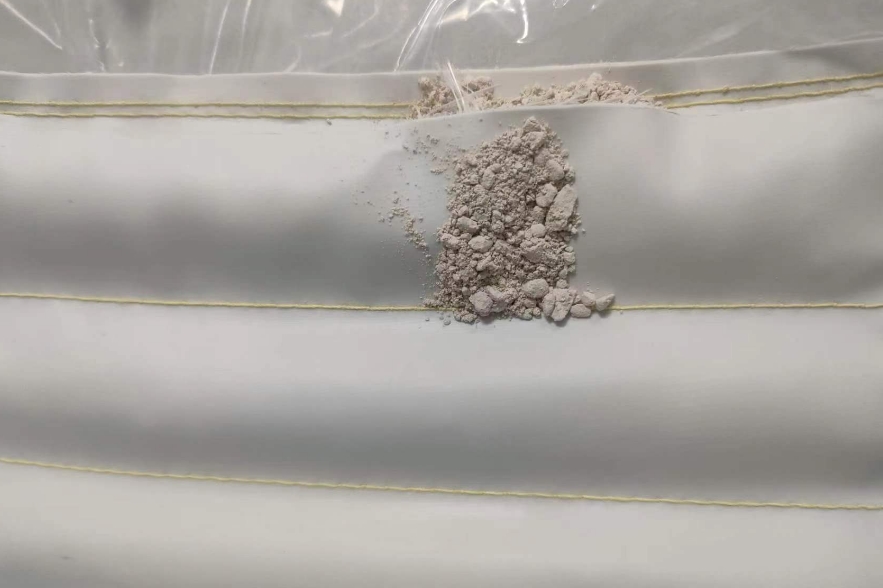

Химический состав композитного мата



Сырьевой материал

Содержание

Номер вещества в реестре CAS

Метилвиниловый силиконовый каучук

5%

67762-94-1

Диоксид кремния (SiO2)

27%

14464-46-1

Сульфат кальция (CaSO4)

65%



Силиконовое масло

1%

-

Базовая ткань

2%

-

Химический состав композитного мата

Категория опасности  - неопасный
