Почему горят муфты?

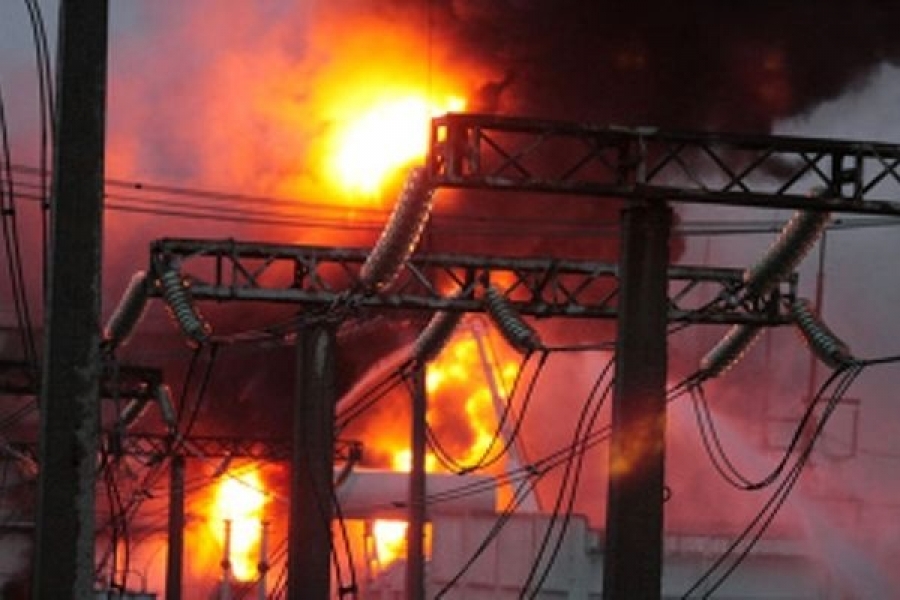

Аварии и сейчас не редкость на объектах энергетики. Давайте разберемся в причинах возникновения аварий на кабельных линиях электропередач, оценим важность качественной подготовки и разделки кабеля, узнаем что-то новое.

 Итак, какие чаще всего возникают ошибки?:

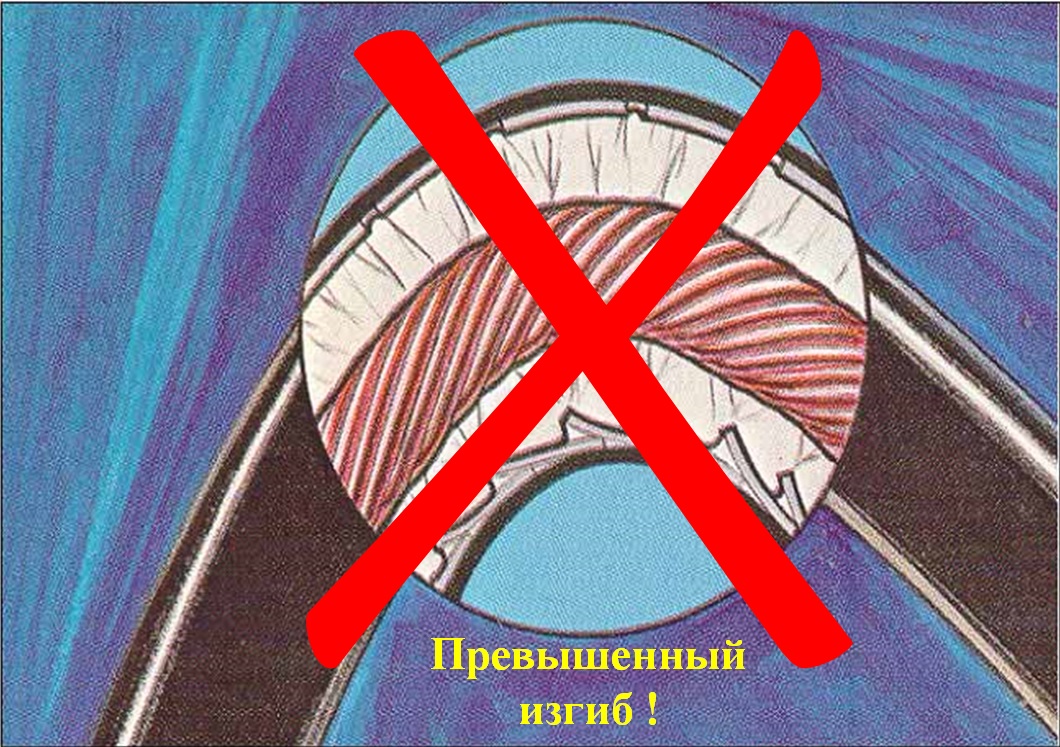

  • Превышение допустимого изгиба кабеля. На практике Rmin не менее 12 диаметров кабеля (для 1-жил.)

  • Неправильное снятие изоляционного слоя

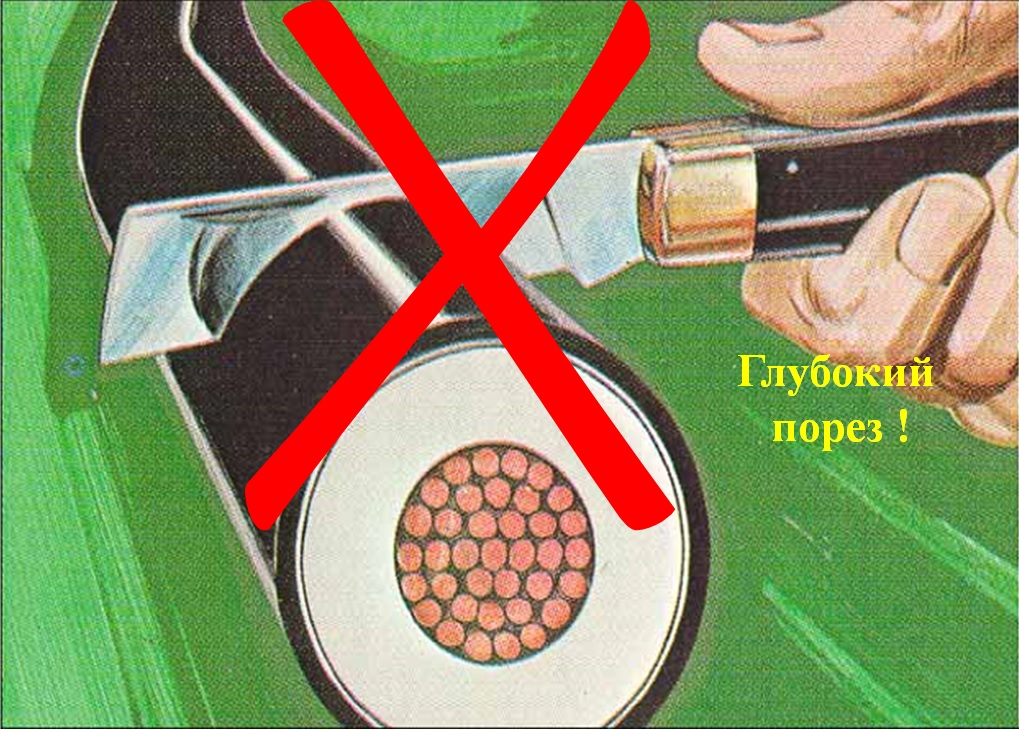

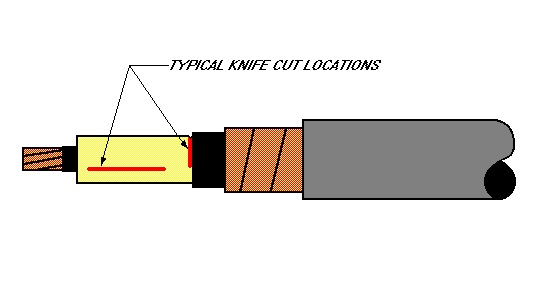

при снятии ножом изоляционного слоя чаще всего возникают следующие типы порезов:

  • Неправильное, неполное или неровное удаление проводящего слоя

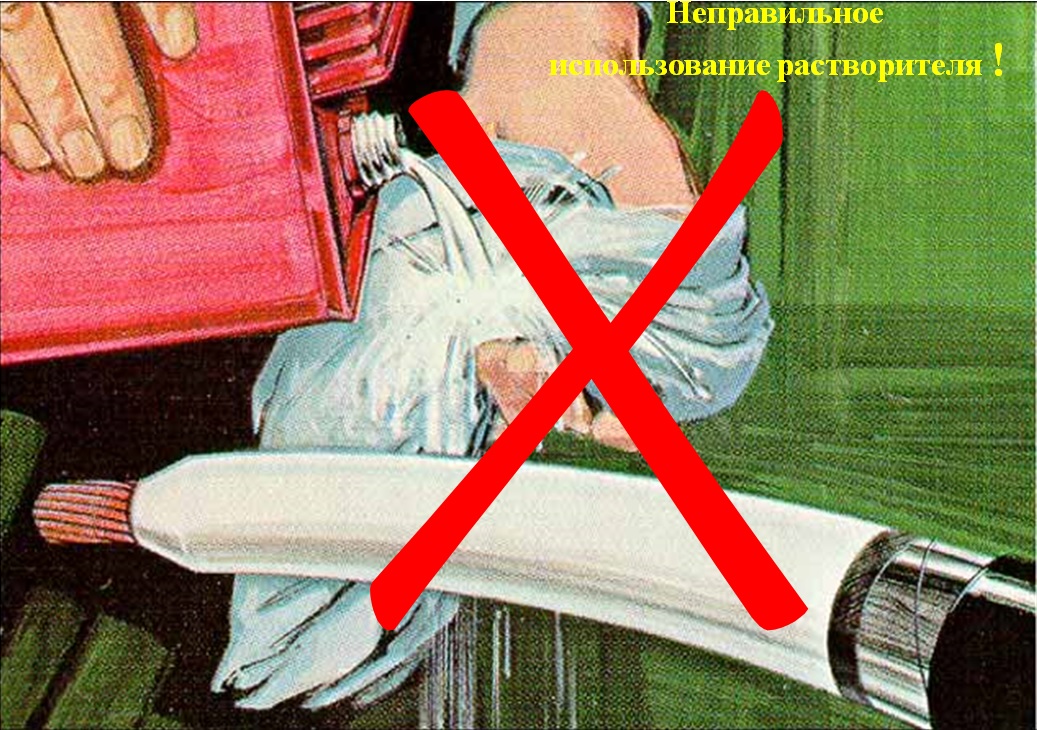

  • Неправильное использование растворителя:

в настоящее время на рынке представлен набор для мягкой и качественной очистки кабеля при разделке безворсовыми салфетками. Этот набор содержит также шкурку для зачистки кабеля с токонепроводящим абразивом. Шкурка намотана под этикеткой вокруг баночки. Очень удобно пользоваться при монтаже.

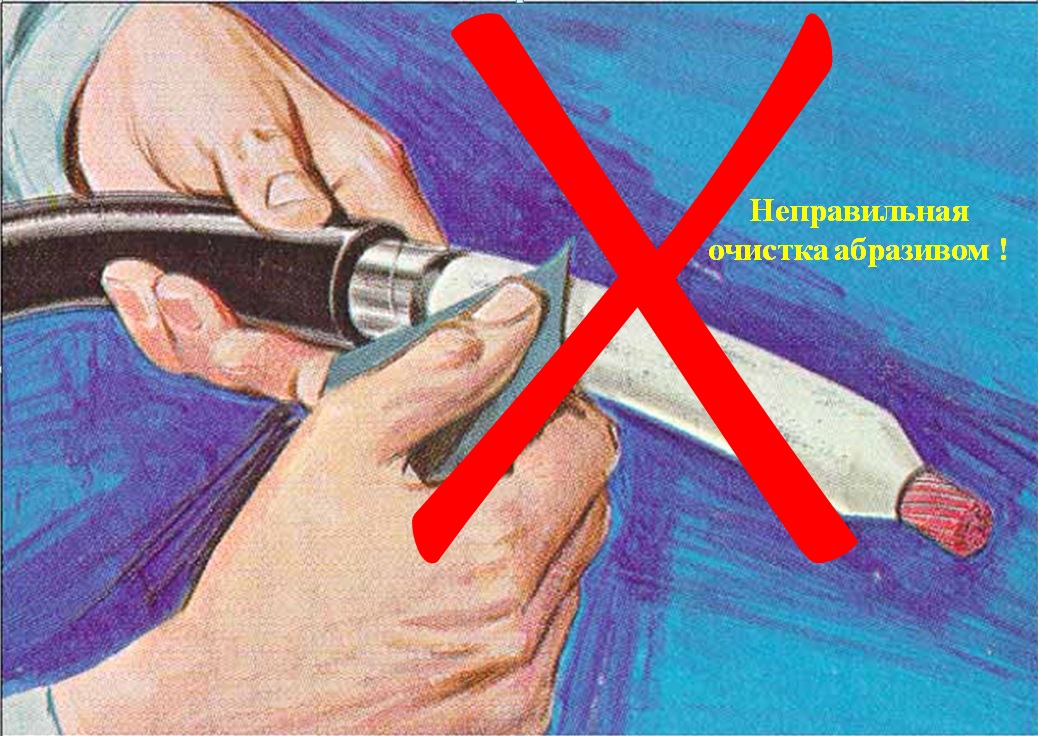

  • Неправильная, неравномерная зачистка кабеля абразивом

при такой зачистке нарушается геометрия кабеля, толщина полупроводящего слоя становится неравномерной.

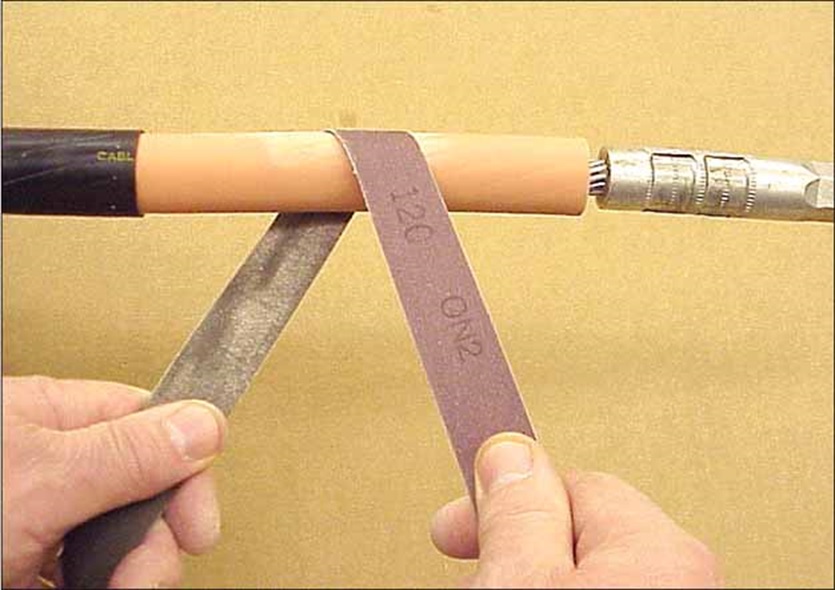

Правильно зачищать так:

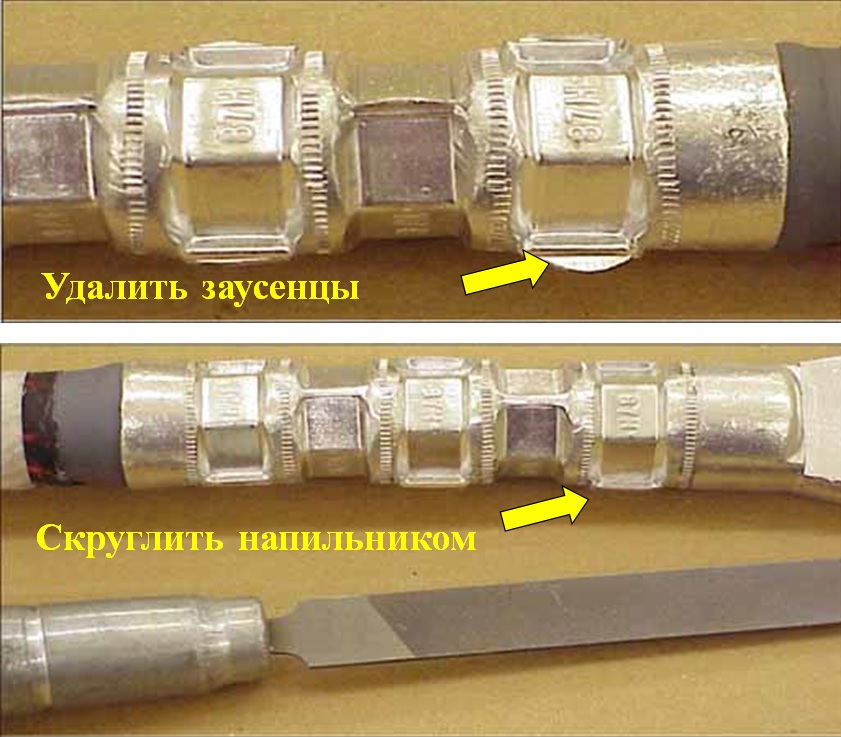

  • установка наконечников (соединителей) должна быть завершена корректно

Основные причины аварий:

  1. Неправильная подготовка кабеля
  2. Ошибки монтажа
  3. Расположение кабельных линий
  4. Неизвестные (недоказанные и невыясненные причины аварий)

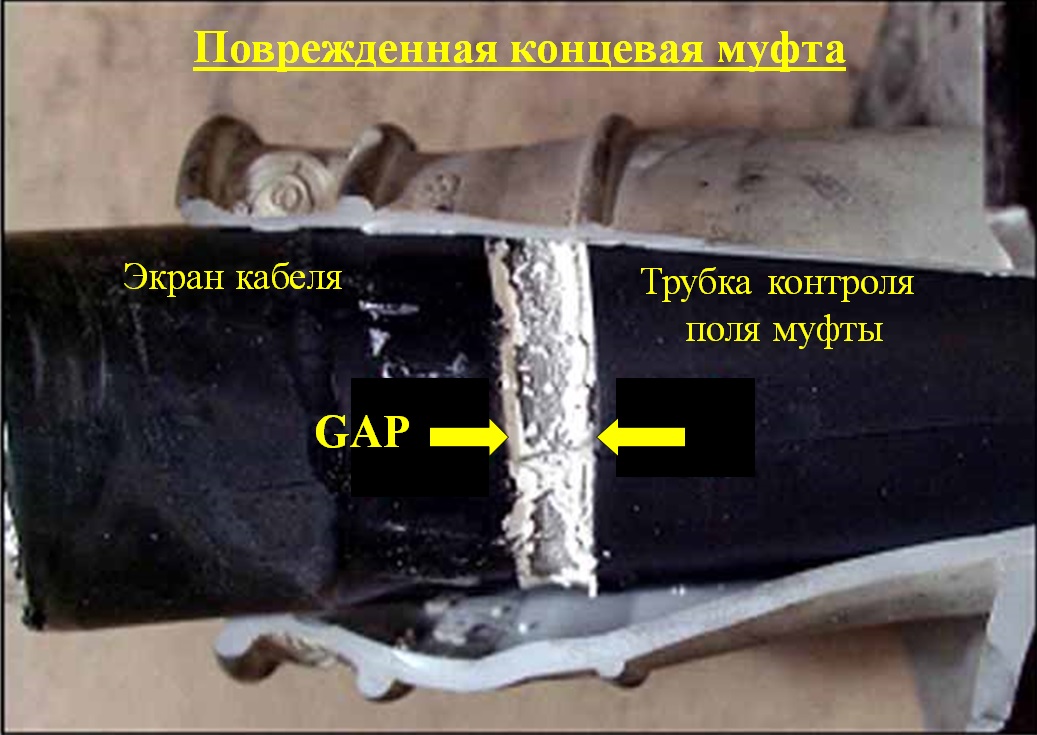

Давайте посмотрим к чему приводят ошибки в подготовке кабеля:

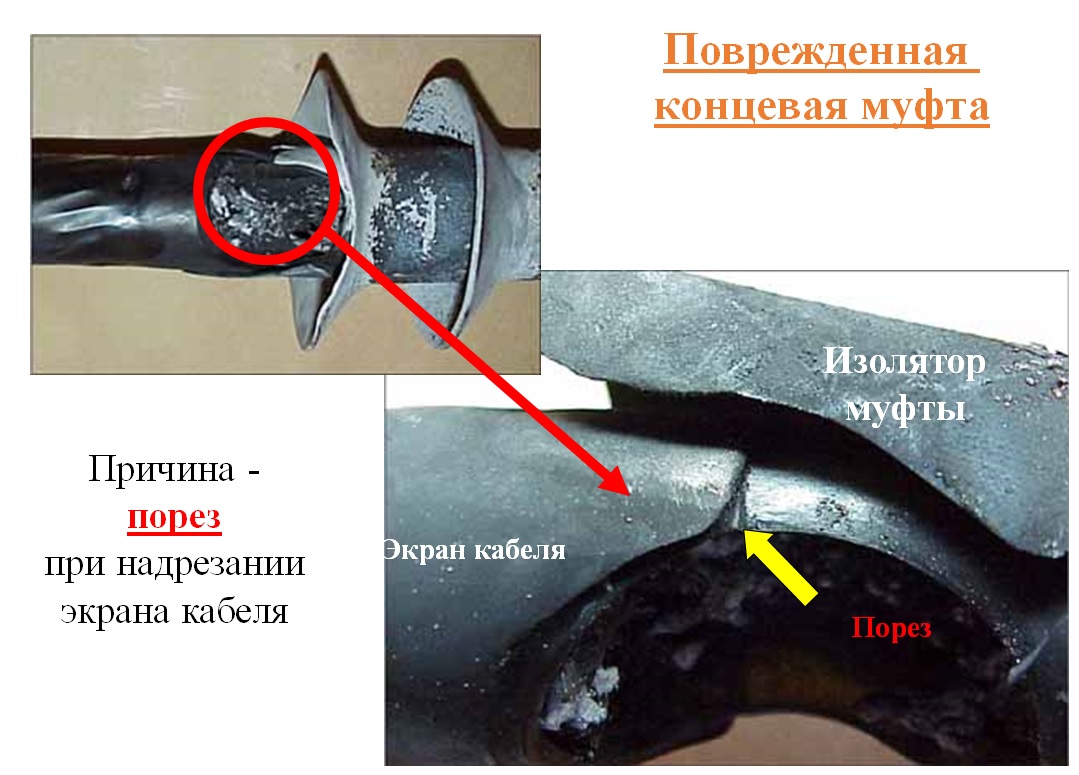

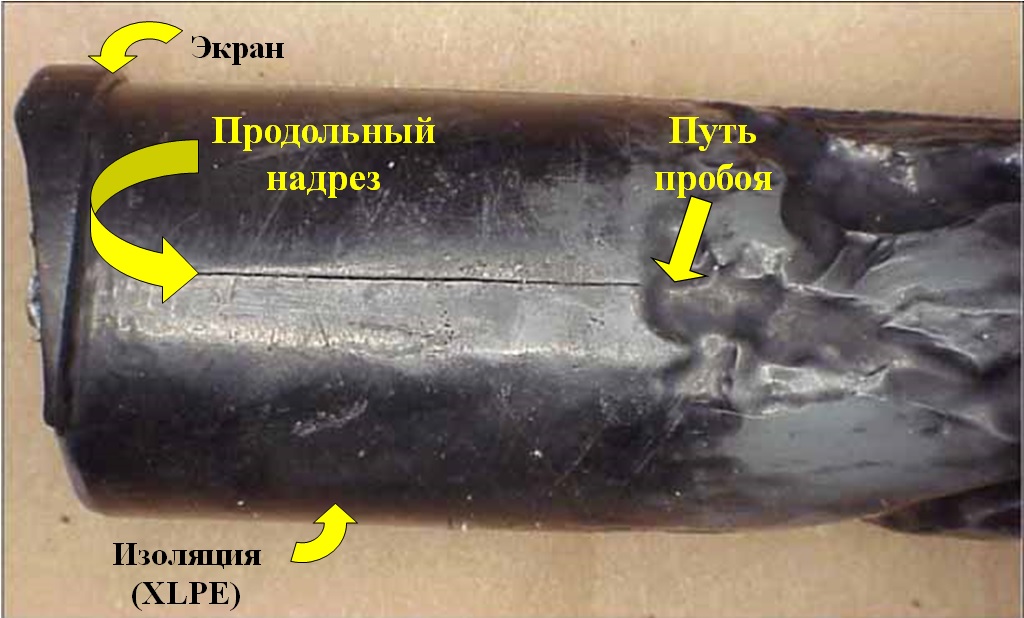

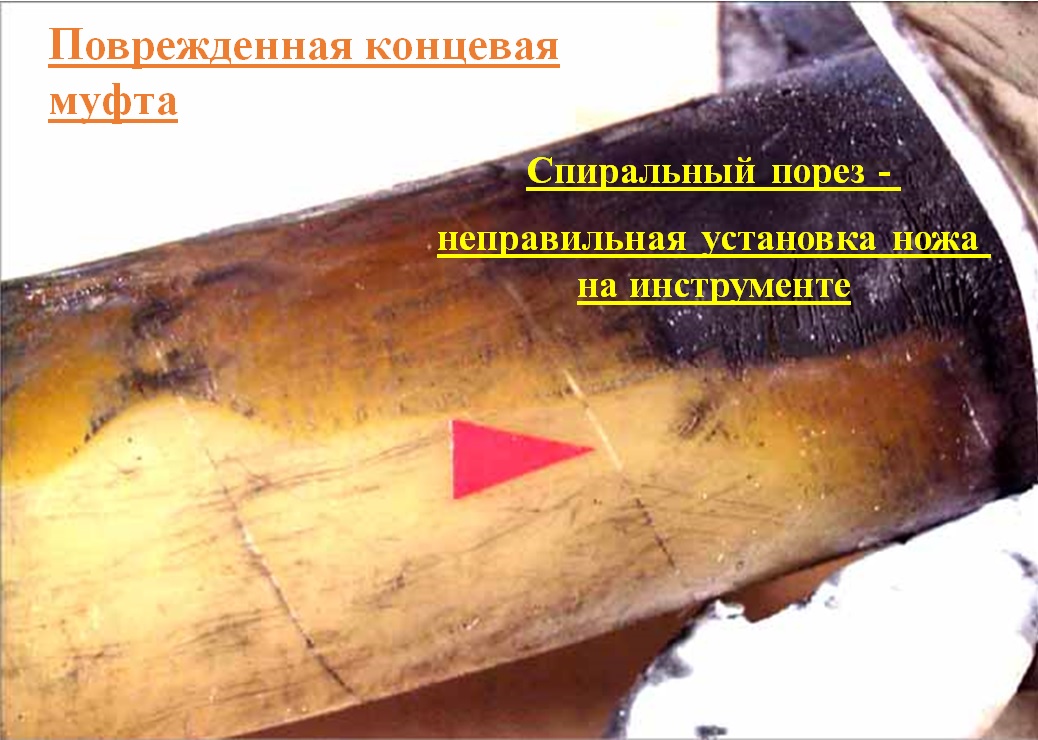

  • порезы (наиболее частая)
  • неверные размеры
  • неудален экран

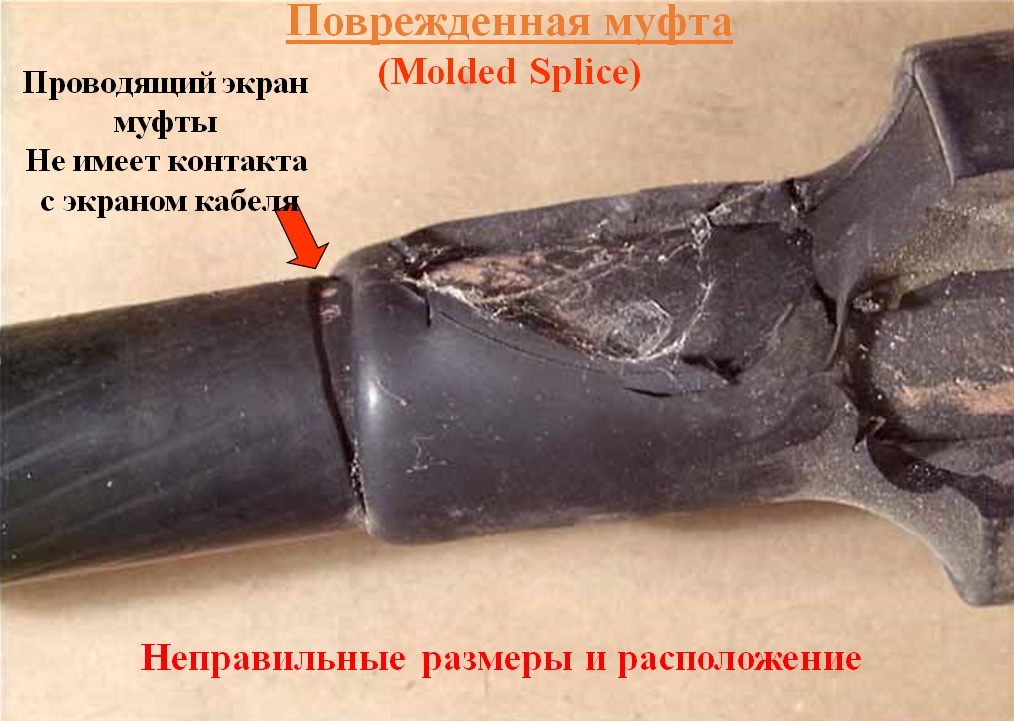

Ошибки при монтаже:



  • неверный выбор комплекта
  • неверное размещение элементов
  • неверный монтаж соединителя
  • недостаточное количество лент



Выводы , которые стоит запомнить:



  • перед началом разделки кабеля - ПРОЧИТАЙ ИНСТРУКЦИЮ по установке муфт!

  • качественная подготовка кабеля - это не рутина,  это НЕОБХОДИМОСТЬ!

  • Обучение, практика и личное мастерство = НАДЕЖНОСТЬ!



Если у Вас есть необходимость обслуживания, проектирования и монтажа линий на среднем напряжении 6-35 кВ (кабель со сплошной изоляцией), Вы можете:



  • пройти бесплатное обучение  по разделке кабеля и установке муфт холодной усадки

  • запросить опытную установку образцов муфт на Вашем объекте

  • получить консультацию технического специалиста

  • или просто приобрести муфты холодной усадки
