Подготовка и начало работы при тестировании кабельной линии на наличие Частичного Разряда прибором HVPD Kronos Spot Tester.

Тестирование частичного разряда представляет собой метод, широко используемый для определения состояния изоляции высоковольтных кабельных систем. Этот инструмент позволяет проводить обслуживание на основе прогнозирования и избегать появления неисправностей. Метод тестирования частичного разряда в рабочем режиме позволяет получить доступ ко всей кабельной системе (включая сами кабели, соединительные муфты и концевую заделку) в обычных рабочих условиях, без необходимости снятия напряжения или вывода кабеля из работы.

Ход проведения кратковременного теста частичного разряда (ЧР) кабельной линии прибором HVPD Kronos Spot Tester:

  1. Установка датчиков HFCT и TEV.
  2. Подключение датчиков к прибору Kronos Spot Tester.
  3. Ввод данных для теста и запись данных прибором.

Установка датчиков HFCT

Высокочастотные трансформаторы тока (HFCT) - позволяют обнаружить ЧР в кабелях и в оборудовании на дальней стороне кабеля (например, трансформаторах/ вращающихся высоковольтных машинах).

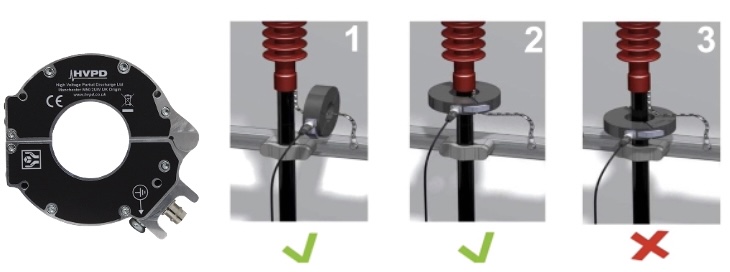

Установка датчиков HFCT возможна двумя способами: на заземлении (i-) и на кабеле с заземлителем, проложенным через него в обратном направлении (i+). Важно: невозможна установка датчика HFCT ниже вывода заземления экрана.

Примеры установки датчиков на разных концевых заделках

Примеры установки датчиков на разных концевых заделках:

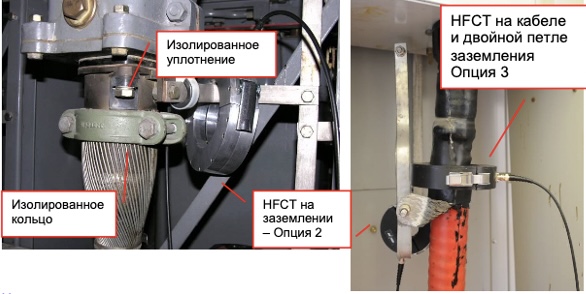

Подходят для установки:

Подходят для установки

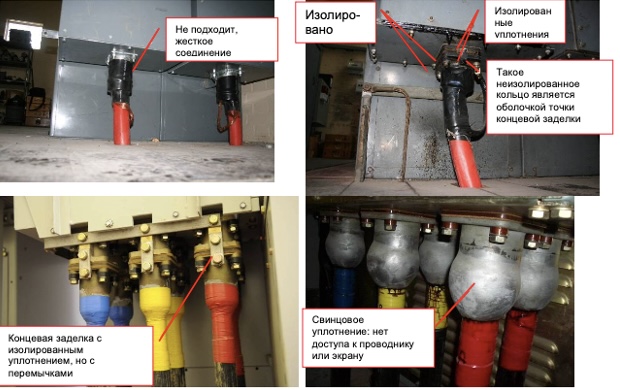

Не подходят для установки:

Не подходят для установки

Особенности:

  • Позволяет обнаружить ЧР в кабелях и подсоединенном оборудовании
  • Широкая полоса частот (от 100 кгц до 20 мгц)
  • Устанавливается на концевую заделку силовых кабелей и на заземление высоковольтного оборудования
  • Устанавливается внутри или снаружи кабельного отсека
  • Временная или постоянная установка

Видеозапись установки датчика HFCT для тестирования частичного разряда в кабеле

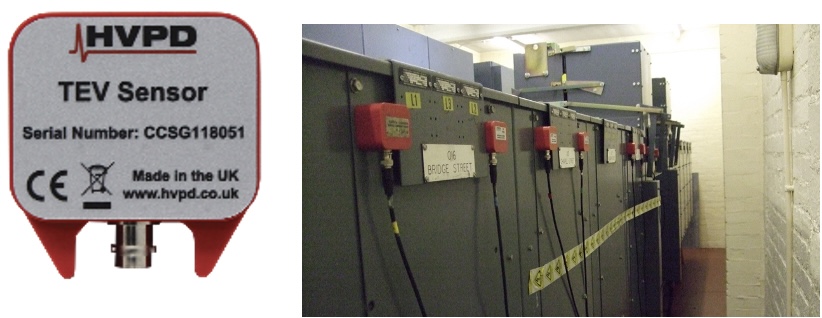

Установка датчиков TEV

ПЕРЕХОДНОЕ НАПРЯЖЕНИЕ НА ЗЕМЛЮ (TEV) - Позволяет обнаружить локальный чр на тестируемом устройстве.

Установка датчиков TEV

Особенности:

  • Высокая частота >5 мгц
  • Высокая чувствительность к локальному (близкому) чр
  • Также используется на концевой заделке кабелей и на трансформаторах величина локального ЧР измеряется в дБ

Видеозапись установки датчика TEV (переходного напряжения на землю) для тестирования частичного разряда в кабеле

Ввод данных для теста и запись данных прибором.

Для запуска теста необходимо указать следующие данные:

  1. Количество захватываемых сигналов за цикл
  2. Название файла теста
  3. Выбирается конфигурация установки датчиков (метод тестирования). В данном тесте была выбрана конфигурация 3хHFCT и 1хTEV.
  4. Указывается название компании, имя работника, регион проведения теста, название станции/подстанции, комментарии к тесту: нагрузка и температура в ячейке.
  5. На вкладке Channels необходимо указать название фаз/каналов, тип используемого датчика, его параметры, указать применяемые фильтры, указать напряжение тестируемого оборудования.
  6. На вкладке Assets указывается тип изоляции кабелей и РУ.
  7. На вкладке Trigger указывается тип синхронизации с сетью 50 Гц. Доступны 4 варианта: от встроенной АКБ, от сети 220В, от строенного оптического датчика, от внешнего сигнала.

После запуска теста можно отслеживать количество записанных циклов, в которых обнаружены сигналы, распознанные как ЧР. Для предварительного анализа можно приостановить тестирование, либо зафиксировать изображение одного из записанных циклов, при этом запись теста продолжается. Еще в процессе записи можно масштабировать сигналы для визуального контроля за записью данных.

Видеозапись ввода данных перед тестом и запуск теста частичного разряда в кабеле прибором HVPD Kronos Spot Tester
