Птицезащитные устройства для ВЛ 6 кВ - 35 кВ: что лучше использовать?

Тема защиты воздушных линий от повреждений в результате попадания птиц была в центре повестки на очередной конференции ассоциации «Электросетьизоляция», состоявшейся в марте 2021 г. Кроме отраслевого стандарта, принятого ПАО «Россети» в 2015 г. и регламентирующего технические средства защиты ВЛ от птиц, вопросами безопасности самих пернатых занимаются как общественные организации, так и государство. В частности в 1996 г. был принят закон №52-ФЗ «О животном мире», который прямо указывает на необходимость принятия и соблюдения мер по защите птиц при их взаимодействии с ВЛ и оборудованием подстанций.

Птицезащитные устройства для ВЛ 6 кВ - 35 кВ

Способов технической реализации защиты ВЛ от птиц придумано несколько. В основном используются разнообразные ограждающие конструкции, не дающие птицам сесть на оголенный провод. В этой статье речь пойдет о еще одном, но необычном и эффективном способе решения этой проблемы.

Птицезащитные устройства на ЛЭП среднего напряжения (ВЛ 6 кВ - 35 кВ)

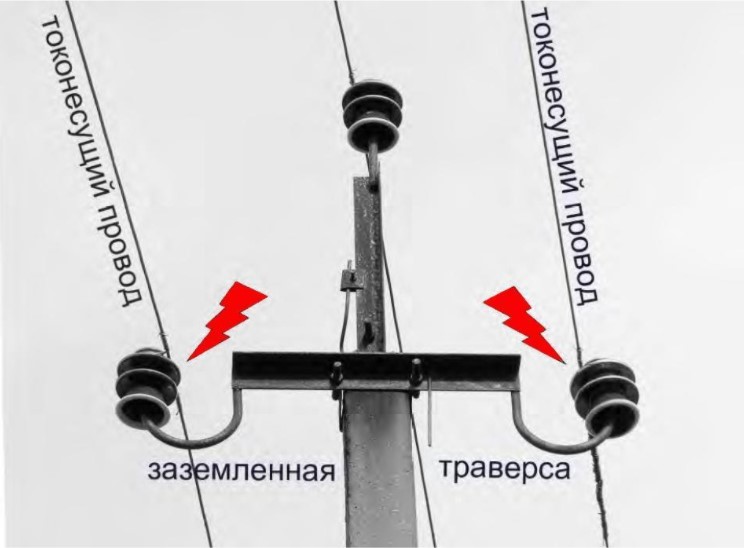

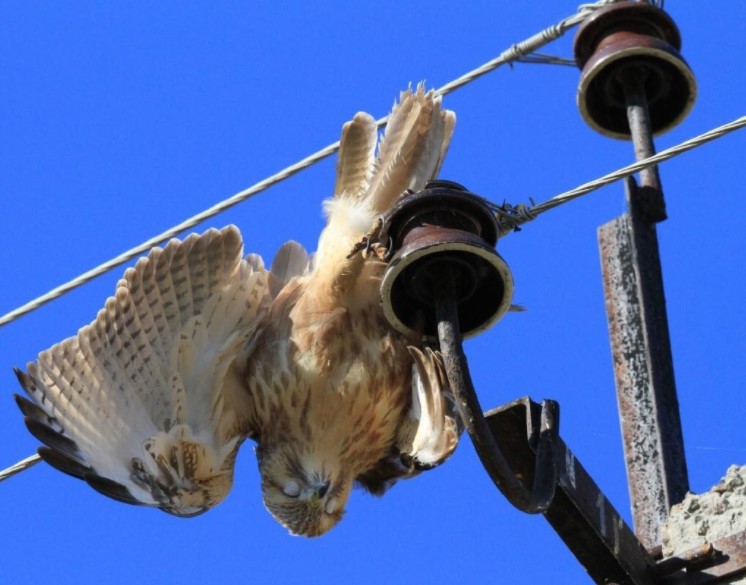

Чаще всего птицы гибнут на линиях ЛЭП среднего напряжения (ВЛ 6 кВ - 35 кВ). Преимущественно это связано с конструктивными особенностями линий, где в верхней части опоры имеется металлическая горизонтальная перекладина (траверса), соединенная с заземленной арматурой опоры. При одновременном касании токонесущего провода и заземленного оголовка опоры большинство птиц получают удар электрическим током и погибают.

Для защиты пернатых на концах траверсы опор, например, устанавливают дополнительные «холостые» изоляторы. К сожалению, они не могут во всех случаях обеспечить необходимую степень защиты для птиц. Как показывает практика,- нагромождение дополнительных изоляторов в большинстве случаев препятствует свободному падению птиц после поражения электрическим током. Это, в свою очередь, вызывает постоянные замыкания на землю и нарушения электроснабжения.

На более глубоком уровне можно выделить несколько моментов, когда возникают касания птицами одновременно двух металлических поверхностей:

  1. В момент взлета и посадки птиц на траверсу или провод в районе оголовка опоры
  2. Касание птицей, сидящей на токонесущем проводе заземленной части траверсы
  3. Гибель птиц на вводах высоковольтного провода в трансформаторы также происходит довольно часто (корпус трансформатора обычно представляет собой металлический заземленный шкаф).
  4. Одновременное касание двух проводов с разными потенциалами, случается редко из-за большого расстояния между проводами.

Но основная проблема возникает при межфазном замыкании, т.к. это приводит к отключению сегмента ВЛ со всеми вытекающими последствиями для потребителей и поставщика электроэнергии..

Другой известный способ решения рассматриваемой проблемы - это изоляция токоведущих проводов в местах возможного касания птицами. Для изоляции токоведущих частей ВЛ нельзя использовать нетрекингостойкие материалы.

Трекинг — это процесс постепенного образования проводящих путей на поверхности изоляции высоковольтных установок вследствие совместного воздействия электрического напряжения, влажности и загрязнений. Устойчивость изоляционных материалов к трекинго-эрозионным разрушениям измеряется классом трекингостойкости материалов.

Большинство представленных на рынке продуктов для изоляции (изоленты, мастики и др) содержит в своем составе углеводородные соединения не устойчивые к трекингу . По этому их применение не эффективно.

Тем не менее на рынке присутствуют решения не подвержены трекингу:

  1. Изоляция шин и проводов термоусадочными трубками, не содержащими углеводород (как правило, красные).
  2. Изолента Scotch 70, самослипающаяся силиконовая изоляционная лента (до 1 кВ)

Птицезащитные устройства для старых воздушных линий напрчяжением до 10 кВ

А как же быть с нашим наследием - тарыми ВЛ, на которых не установлены защитные термоусадочные трубки и другие устройства защита соединений?

На рынке появился новый уникальный материал - мастичная лента 525w от компании 3M. Это , водонепроницаемая, огнестойкая, устойчивая к УФ-излучению, самоотверждающаяся при температуре окружающей среды мастичная лента. Материал можно наносить без помощи специальных инструментов.

Птицезащитная мастичная лента для старых ВЛ до 10 кВ

Технические характеристики 3M 525W (L)

Цвет   черный
Материал   силиконовая резина
Толщина   1,8 мм или 3,5 мм
Срок годности   12 месяцев
Время работы после вскрытия вакуумной упаковки*   60 минут при <30°C
30 минут при 35-40°C
Достижение напряжения пробоя прокладки 18 кВ   3 ч
Полное отверждение   7 дней
После отверждения
Твердость   по Шору: 50 A
Напряжение пробоя (1,8 мм прокладка)   29,6 кВ
Коэффициент диэлектрических потерь   0,26%
Диэлектрическая постоянная   3,29
Удельное объемное сопротивление   7,3x1014 Ом·см
Устойчивость к ультрафиолетовому излучению при ускоренном старении   по истечении 2000 часов какое-либо воздействие, помимо незначительного изменения цвета, отсутствует
Огнестойкость   V1
Температурный удар -40°C ~ 85°C   после 200 циклов воздействие отсутствует
Удлинение   350%
Водонепроницаемость   неизолированная воздушная линия, защищенная прокладкой 525W, не подвержена напряжению пробоя 12 кВ в течение 4 часов в рамках испытания напряжением при погружении в воду
Напряжение пробоя (воздушная линия с 1,8 мм прокладкой)   25 кВ
Напряжение пробоя (воздушная линия с 3,5 мм прокладкой)   35 кВ

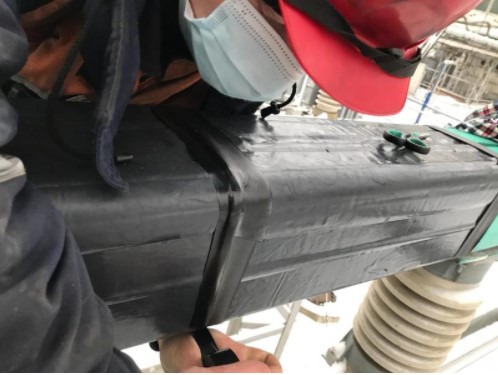

Мастичная лента 3M 525W (L) для защиты птиц

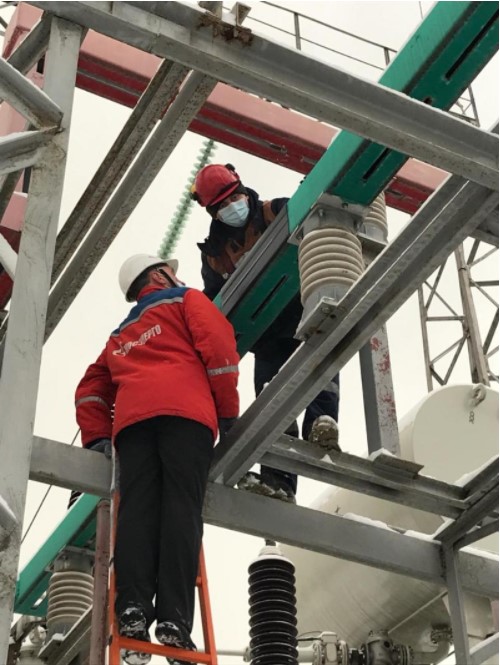

Мастичная лента 3M 525W (L) уже применяется на объектах в РФ.

Инструкцию по применению можно скачать по этой ссылке
