Руководство по выбору ИКЗ для ВЛ Horstmann

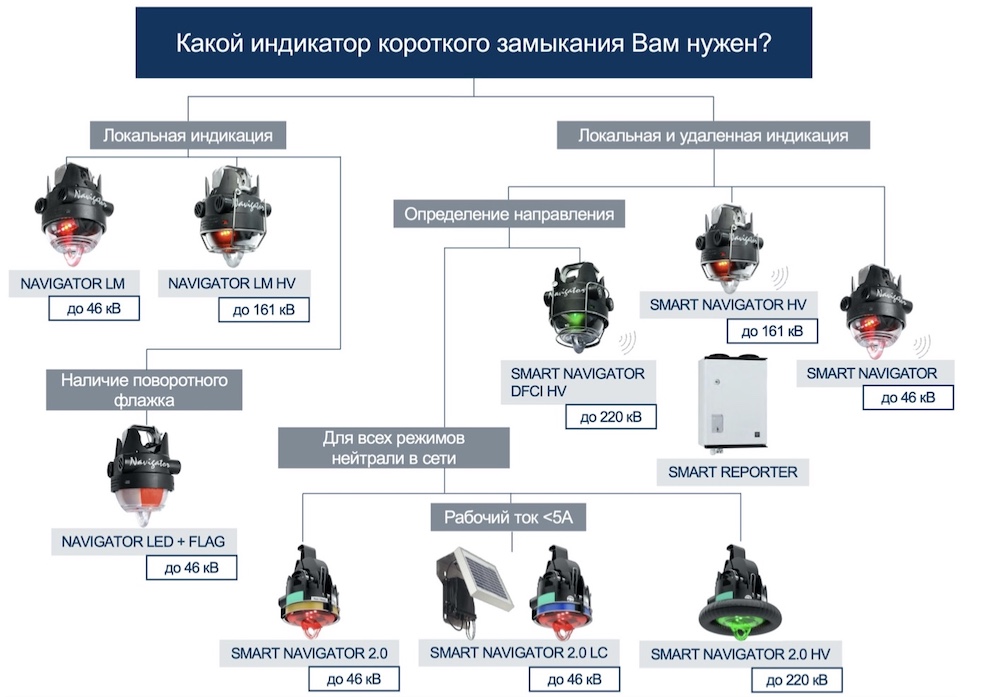

Индикаторы короткого замыкания Horstmann определяют факт протекания тока короткого замыкания в линии. Индикаторы имеют разные исполнения с отличающимся функционалом по возможностям индикации: локальная индикация и передача данных удаленно, по составу комплекта: с блоком передачи данных или со встроенным GSM модулем, по определяемым характеристикам КЗ: факт срабатывания и определение направления, по режиму работы нейтрали: в сетях с изолированной и заземленной нейтралью. В данной статье будет рассмотрено разнообразие индикаторов короткого замыкания.

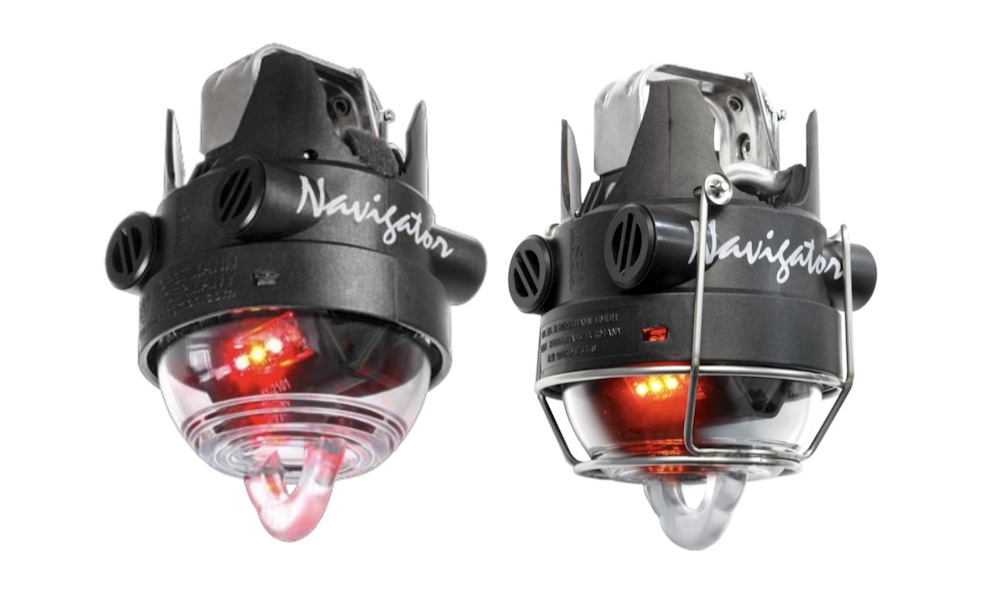

NAVIGATOR LM / NAVIGATOR LM HV

NAVIGATOR LM / NAVIGATOR LM HV

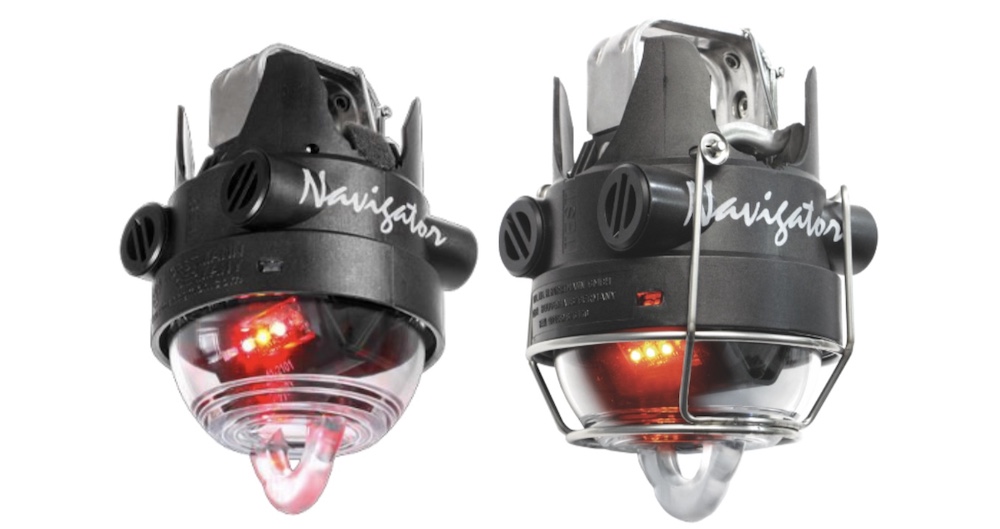

Navigator LM наиболее простое решение в линейке Horstmann. Этот индикатор предоставляет локальную индикацию без дистанционной передачи данных. Питание индикатора происходит от встроенной долговечной батареей со сроком службы 20 лет. Короткие замыкания определяются индивидуально для каждой фазы по время-токовой характеристике по заранее выбранной установке, что не позволяет фиксировать однофазные короткие замыкания в сетях с изолированной нейтралью. Данный индикатор рекоменду

При выборе конкретной спецификации необходимо определиться со следующими параметрами:

  1. Уровень номинального напряжения:
    • до 46 кВ
    • до 161 кВ
  2. Дифференциальная уставка срабатывания:
    • 200А/100 мс
    • 200A/200 мс
    • 100A/100 мс
  3. Время автоматического сброса индикации
    • 2 часа
    • 4 часа
    • 8 часов
    • 24 часа

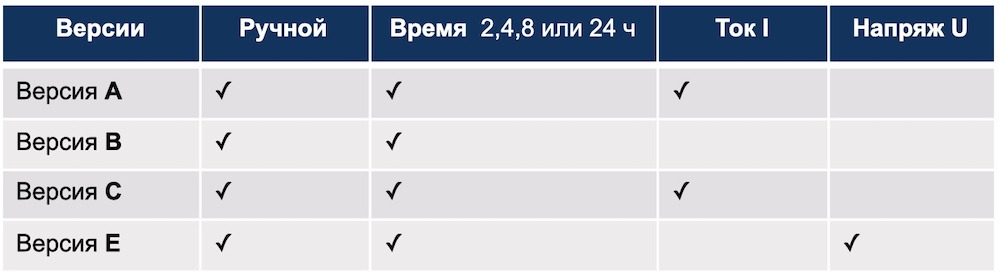

  4. Версия по методу сброса индикации (выбирается из таблицы) :
    • ручной (магнитом) - доступно для всех версий
    • по времени - доступно для всех версий, но необходимо выбрать время (пункт 2)
    • по току - при появлении тока в линии LED красного цвета перестают мигать, но у Версии С загораются LED желтого цвета (подходит для линий с АПВ)

Выбор конкретной спецификации

NAVIGATOR LED + FLAG

NAVIGATOR LED + FLAG

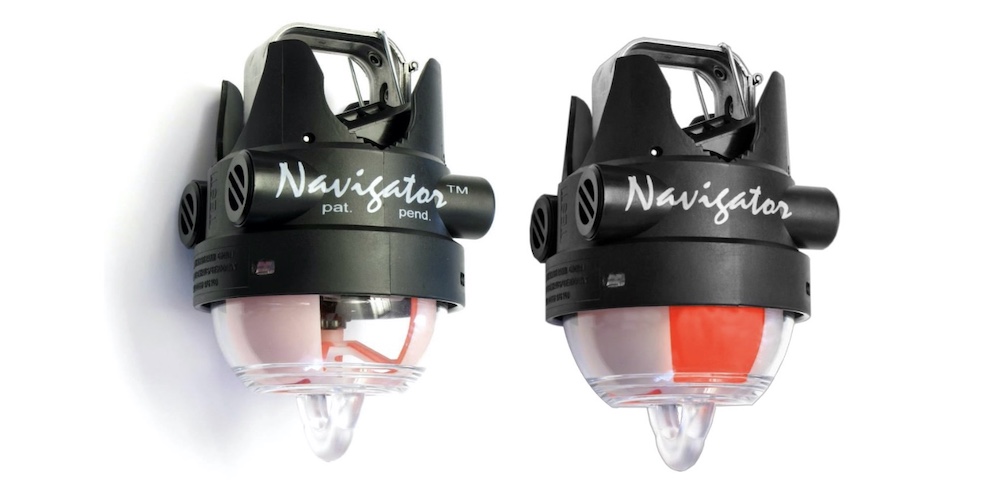

Navigator LED+Flag аналогичен своими характеристика индикатору Navigator LM. Отличием является поворотный механизм, который дополняет работу прибора. При определении короткого замыкания индикатор активирует красный поворотный флажок совместно со светодиодной индикацией. Сброс светодиодов выполняется по току, по времени (4 часа) или вручную. Сброс красного флажка выполняется по времени до 7 дней или вручную. Время восстановления светодиодных индикаторов и флажка можно выбирать независимо, что позволяет объединить преимущества мигающего индикатора и механического флажка для использования. Применение данного индикаторе рекомендовано в труднодоступных местах установки благодаря долгому времени сброса флажка или на линиях с АПВ, так как флажок не сбрасывается по току. По уровню напряжения прибор имеет одно исполнение - на линии номинального напряжения до 46 кВ.

При выборе конкретной спецификации необходимо определиться со следующими параметрами:

  1. Дифференциальная уставка срабатывания:
    • 100А/200 мс
    • 100A/100 мс
    • 200A/100 мс
    • 50А/100 мс
  2. Время восстановления исходного состояния флажка:
    • 4 часа
    • 1 день
    • 2 дня
    • 3 дня
    • 7 дней

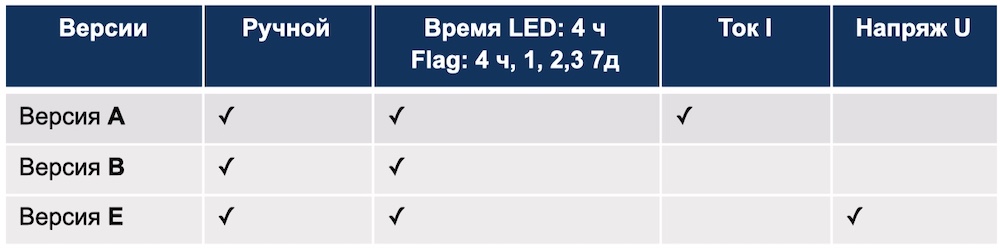

  3. Версия по методу сброса индикации (выбирается из таблицы) :
    • ручной (магнитом) - доступно для всех версий
    • по времени - доступно для всех версий, но необходимо выбрать время
    • по току - при появлении тока в линии LED красного цвета перестают мигать, но у Версии С загораются LED желтого цвета (подходит для линий с АПВ)

Выбор конкретной спецификации

SMART NAVIGATOR / SMART NAVIGATOR HV

SMART NAVIGATOR / SMART NAVIGATOR HV

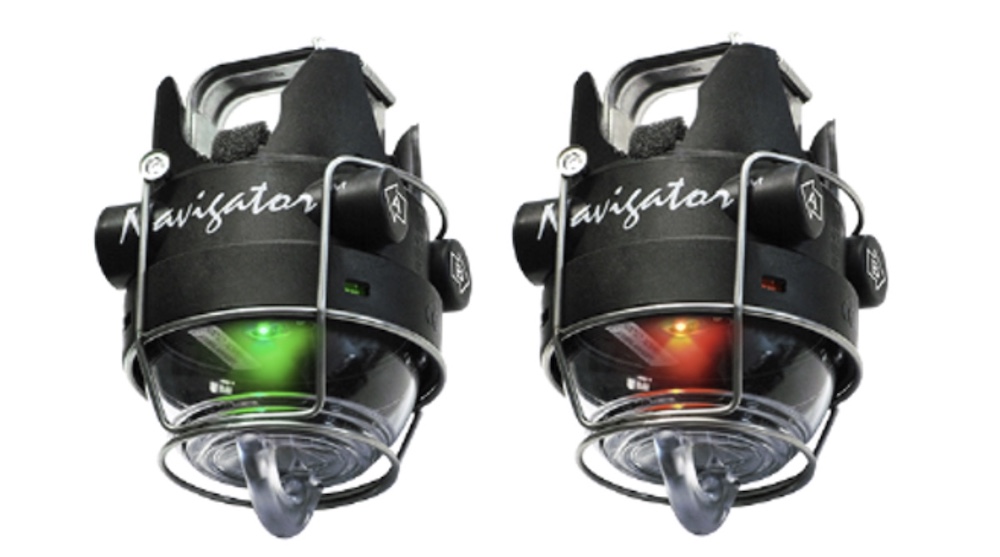

Первый индикатор в линейке Hostmann с функцией передачи данных дистанционно. Помимо факта короткого замыкания индикатор определяет устойчиво ли было замыкание, величину тока неисправности, продолжительность неисправности, последний записанный ток до замыкания.

При этом устройство предоставляет не только информацию о конкретной неисправности (событии), но и постоянные данные о состоянии линии:

  • Средний ток нагрузки
  • Пиковый и минимальный ток нагрузки
  • Температура окружающей среды
  • Температура проводника
  • Состояние батареи

Первый индикатор в линейке Hostmann с функцией передачи данных дистанционно

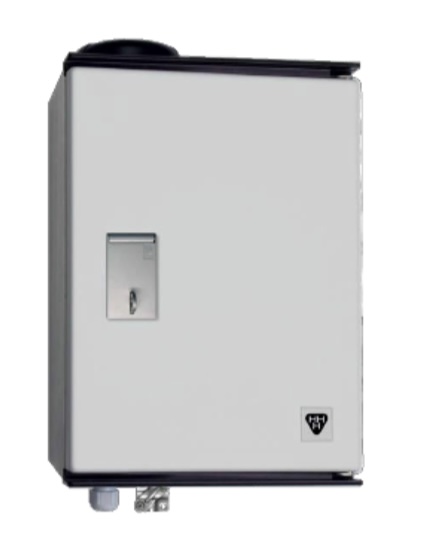

Устройство Smart Navigator можно интегрировать в существующую систему SCADA или интеллектуальную электрическую сеть, оно способно работать в различных коммуникационных средах. Для передачи данных требуется установка блока передачи данных Smart Reporter с GSM модулем не опоре вблизи с индикаторами. Данный блок обрабатывает данные до 12 индикаторов, для работы требуется питание 220В.

Данный индикатор имеет фиксированную уставку срабатывания (50А,100А или 200А) при рабочих токах <20A и уставку, равную 4 кратам тока рабочих режима, при рабочих токах >20A.

При выборе конкретной спецификации необходимо определиться со следующими параметрами:

  1. Уровень номинального напряжения:
    • до 46 кВ
    • до 161 кВ
  2. Фиксированная уставка срабатывания:
    • 50А
    • 100A
    • 200A
  3. Время автоматического сброса индикации
    • 4 часа
    • 8 часов
  4. Версия по методу сброса индикации (выбирается из таблицы) :
    • ручной (магнитом) - доступно для всех версий
    • по времени - доступно для всех версий, но необходимо выбрать время
    • по току - при появлении тока в линии LED красного цвета перестают мигать, но у Версии С загораются LED желтого цвета (подходит для линий с АПВ)

Выбор конкретной спецификации

SMART NAVIGATOR HV DFCI

SMART NAVIGATOR HV DFCI

Кроме имеющей стандартный набор функций модели Smart Navigator HV выпускается модель Smart Navigator HV DFCI, которая предоставляет информацию о направлении на неисправность. Что позволяет использовать эти индикаторы в линиях с двухсторонним питанием. Помимо этого индикаторы идентифицируют потерю тока, позволяют производить вызов и проверку работоспособности. Доступная единственная версия по напряжению до 220 кВ.

При выборе конкретной спецификации необходимо определиться со следующими параметрами:

  1. Фиксированная уставка срабатывания:
    • 50А
    • 100A
    • 200A
  2. Время автоматического сброса индикации
    • 4 часа
    • 8 часов

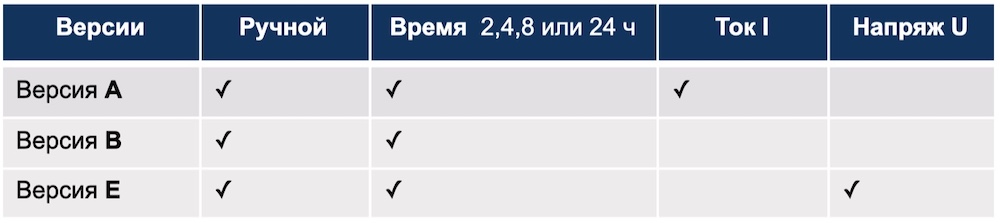

  3. Версия по методу сброса индикации (выбирается из таблицы) :
    • ручной (магнитом) - доступно для всех версий
    • по времени - доступно для всех версий, но необходимо выбрать время
    • по току - при появлении тока в линии LED красного цвета перестают мигать, но у Версии С загораются LED желтого цвета (подходит для линий с АПВ)

SMART NAVIGATOR 2.0 / SMART NAVIGATOR 2.0 LC / SMART NAVIGATOR 2.0 HV

SMART NAVIGATOR 2.0 / SMART NAVIGATOR 2.0 LC / SMART NAVIGATOR 2.0 HV

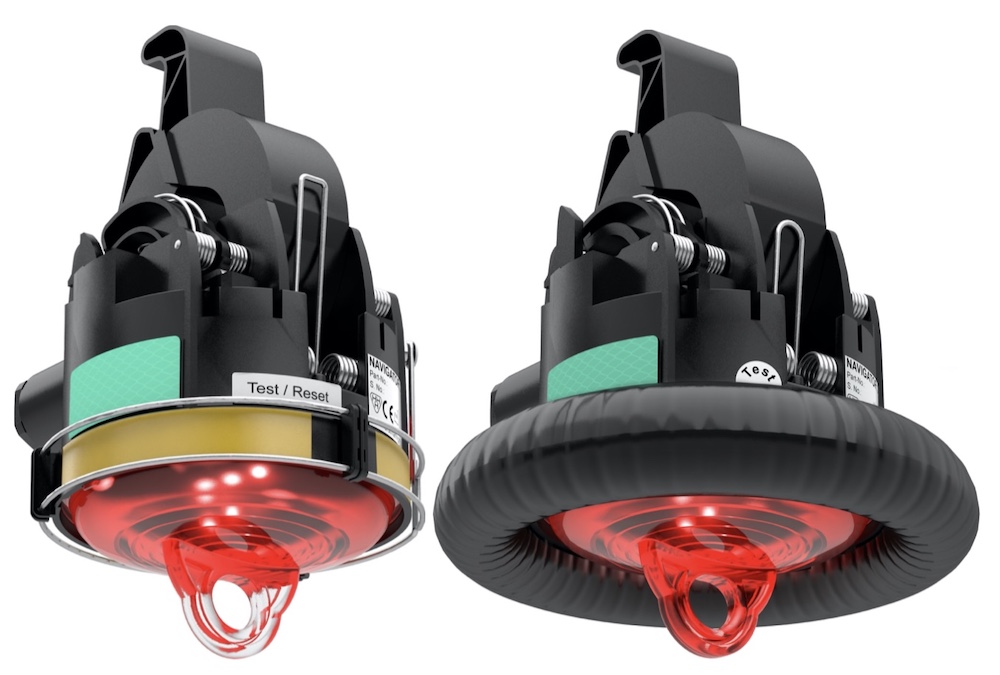

Индикаторы Smart navigator является наиболее продвинутым решением от компании Horstmann для воздушных линий.

Индикатор представляет собой автономный датчик, который использует в качестве источника питания саму воздушную линию. Для подачи питания в периоды низкого тока нагрузки или его отсутствия используется подзаряжаемый литиевый аккумулятор. Для случаев, если ток нормального режима в линии мал (менее 5 А), используется версия LC (low current - низкий ток). Данный комплект содержит блок передачи данных Pole Master, который устанавливается на опору и не требует дополнительного питания, так как получает питание от солнечной батареи. В остальных комплектах имеют один из трех индикаторов содержит GSM модуль, который передает информацию удаленно.

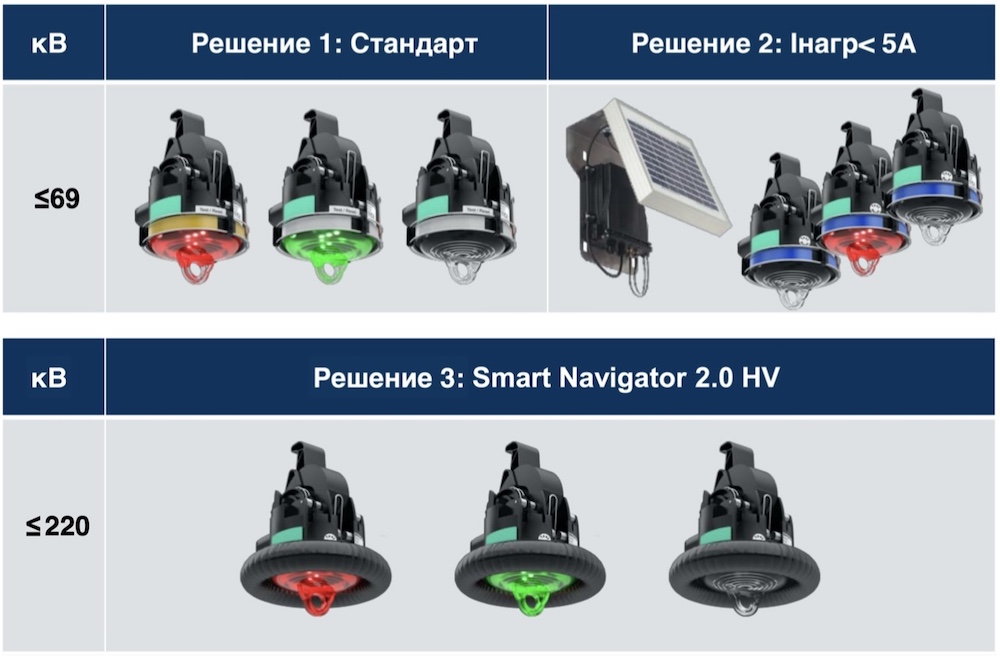

Решение

Прибор передает сообщения о следующих событиях:

  • Обнаружение неисправности с указанием величины тока КЗ
  • Направление на неисправность
  • Потеря тока или напряжения
  • Величина и продолжительность тока неисправности

Прибор производит мониторинг следующих параметров

  • Мониторинг тока нагрузки (максимальный/минимальный/средний)
  • Наличие или отсутствие напряжения (обнаружение по электрическому полю)

Выбирать характеристики прибора заранее не требуется, так как прибор предоставляет широкие возможности для местной и дистанционной настройки:

  • Удаленное изменение настроек по беспроводному соединению
  • Поддержка обновления прошивки по беспроводному соединению
  • Удаленный интерфейс со SCADA/iHost или с помощью USB-передатчика на месте
