Какой вред оборудованию наносят скрытые утечки воздуха: 14 примеров

Незамеченные утечки газа или сжатого воздуха могут не только приводить к снижению производительности и энергоэффективности, но и наносить значительный ущерб. Ниже перечислены некоторые основные проблемы, которые можно устранить с помощью акустического устройства визуализации Fluke ii900. Этот прибор помогает обнаруживать скрытые утечки, чтобы вы могли устранить их до того, как они приведут к дорогостоящему простою.

1. Неисправность регулятора давления воздуха управления

Неисправность регулятора давления воздуха управления

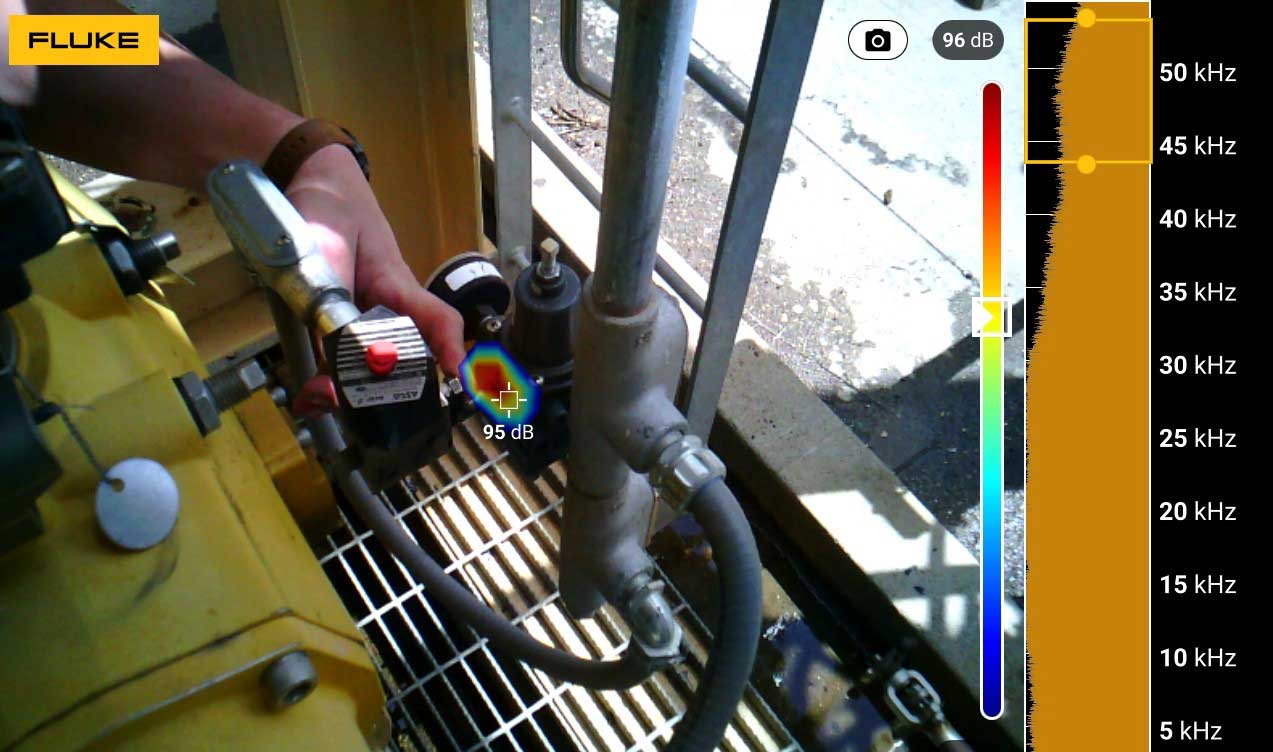

Этот регулятор давления воздуха управления предназначен для поддержания внутренних компонентов в сухом состоянии. Изначально клиент думал, что шум соответствовал нормальной вентиляции, но визуализация звука с помощью Fluke ii900 позволила обнаружить две утечки. Это указывало на нарушение нормальной вентиляции. Вероятно, были повреждены уплотнения, что привело к утечке воздуха.

2. Конденсация на панели клапанов для контроля технологических процессов

Конденсация на панели клапанов для контроля технологических процессов

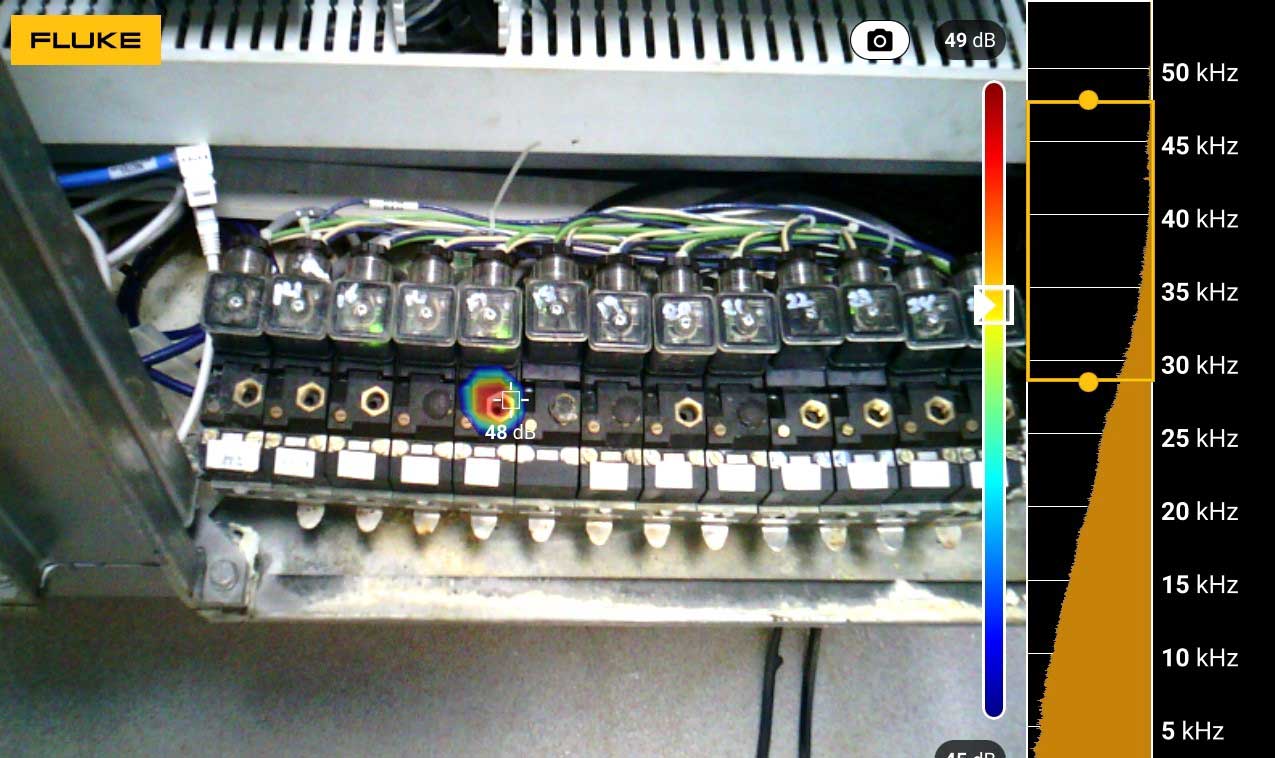

Эта панель управления предназначена для клапана для технологических процессов (электрического и пневматического). Жалоба клиента касалась электрической неисправности с неустановленной причиной. Оказалось, что проблема не была связана с электричеством. С помощью Fluke ii900 удалось выяснить, что снизилась эффективность осушителя сжатого воздуха. Это привело к образованию конденсата в указанном месте, из-за которого в конечном итоге электрические компоненты выходили из строя.

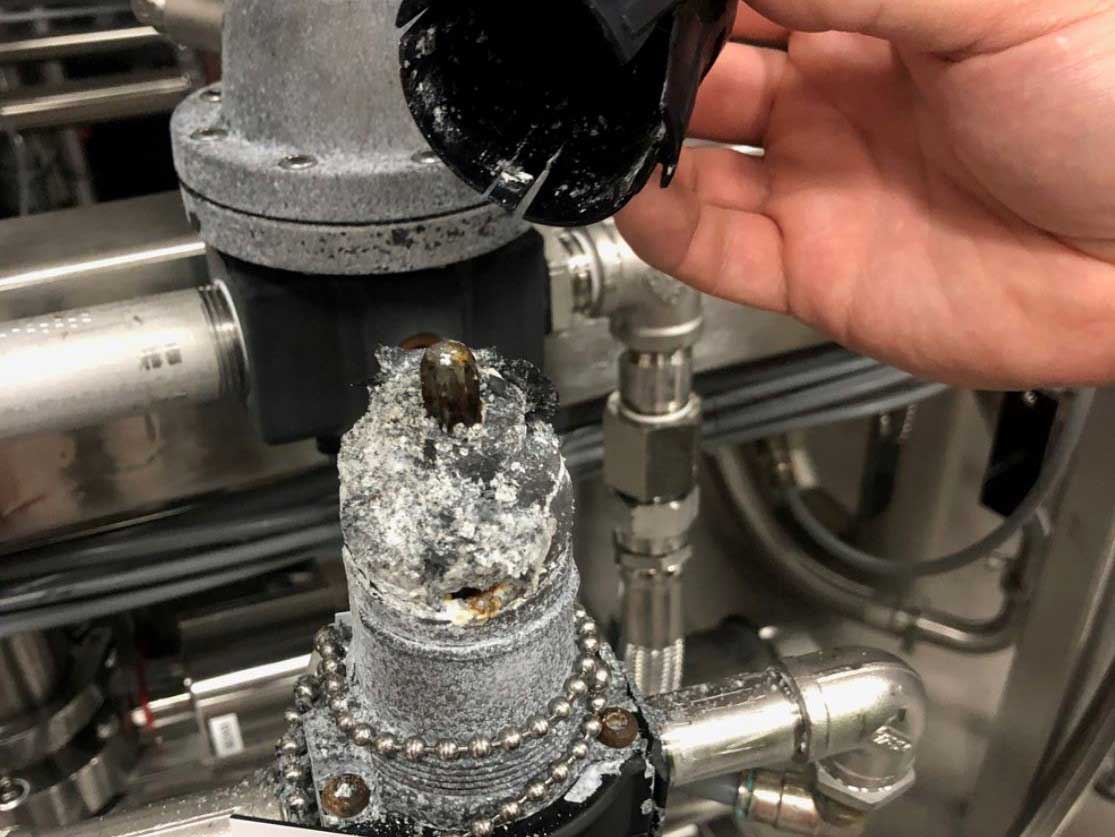

3. Коррозия регулятора давления

Коррозия регулятора давления

Из-за сильной коррозии регулятор давления больше не выполняет свои функции. Этот регулятор был частью оборудования, в котором содержался сжатый воздух, азот и углекислый газ. Регулятор давления постоянно давал сбои, но клиент не мог определить место неисправности. Прибор Fluke ii900 помог обнаружить небольшие утечки углекислого газа, которые со временем могут приводить к поломкам компонентов. Это негативно сказывается на времени безотказной работы и/или качестве. Таким образом, первопричины многих сбоев остаются незамеченными.

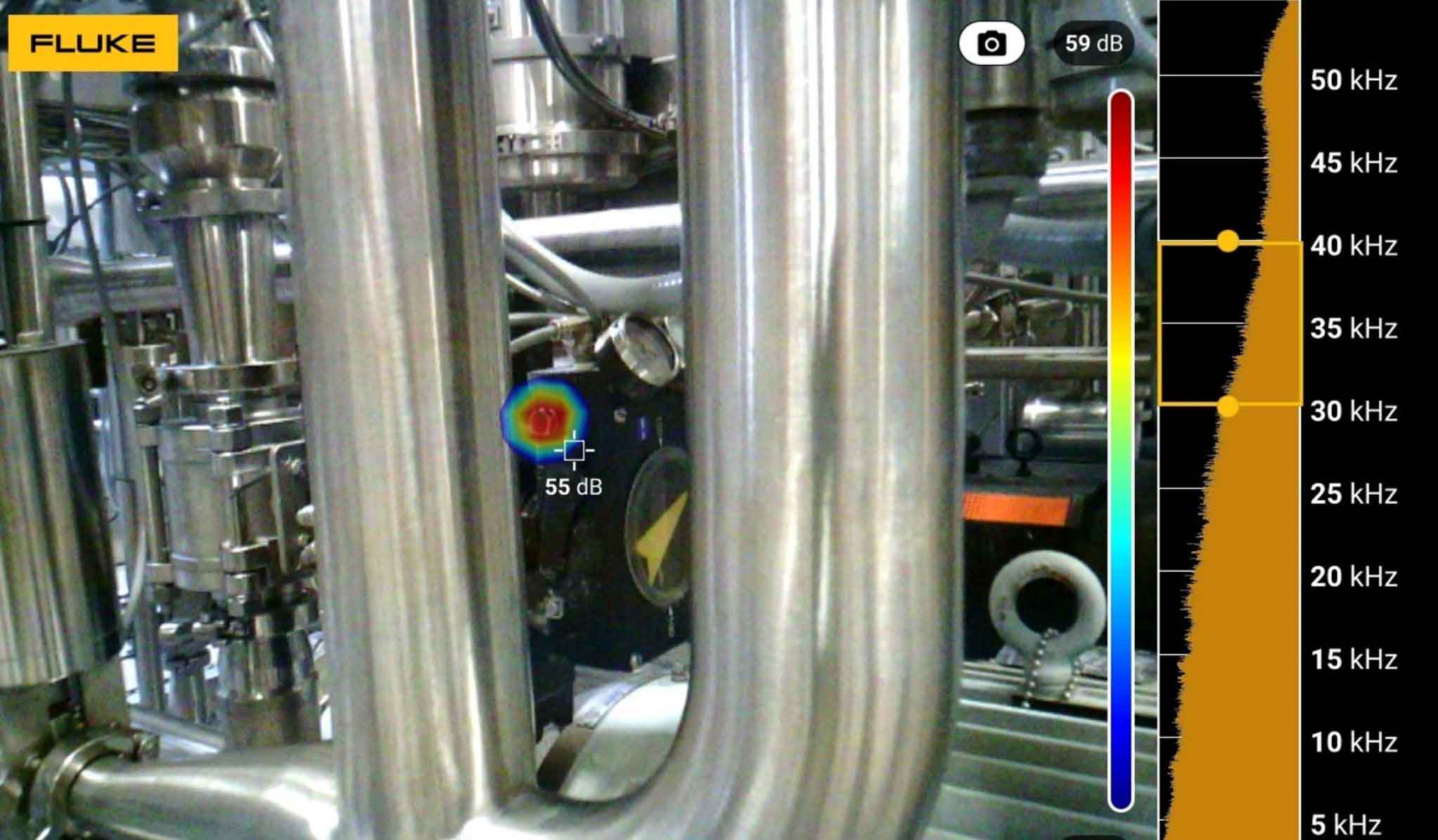

4. Простой привода клапана

Простой привода клапана

Это привод клапана установлен в системе сжатого газа. Клиент не знал об утечке и увеличивал давление воздуха управления, чтобы компенсировать падение давления. Непредвиденное последствие заключалось в том, что в других устройствах было превышено максимальное давление. Из-за этого еще больше снизилась надежность процесса и возникли простои.

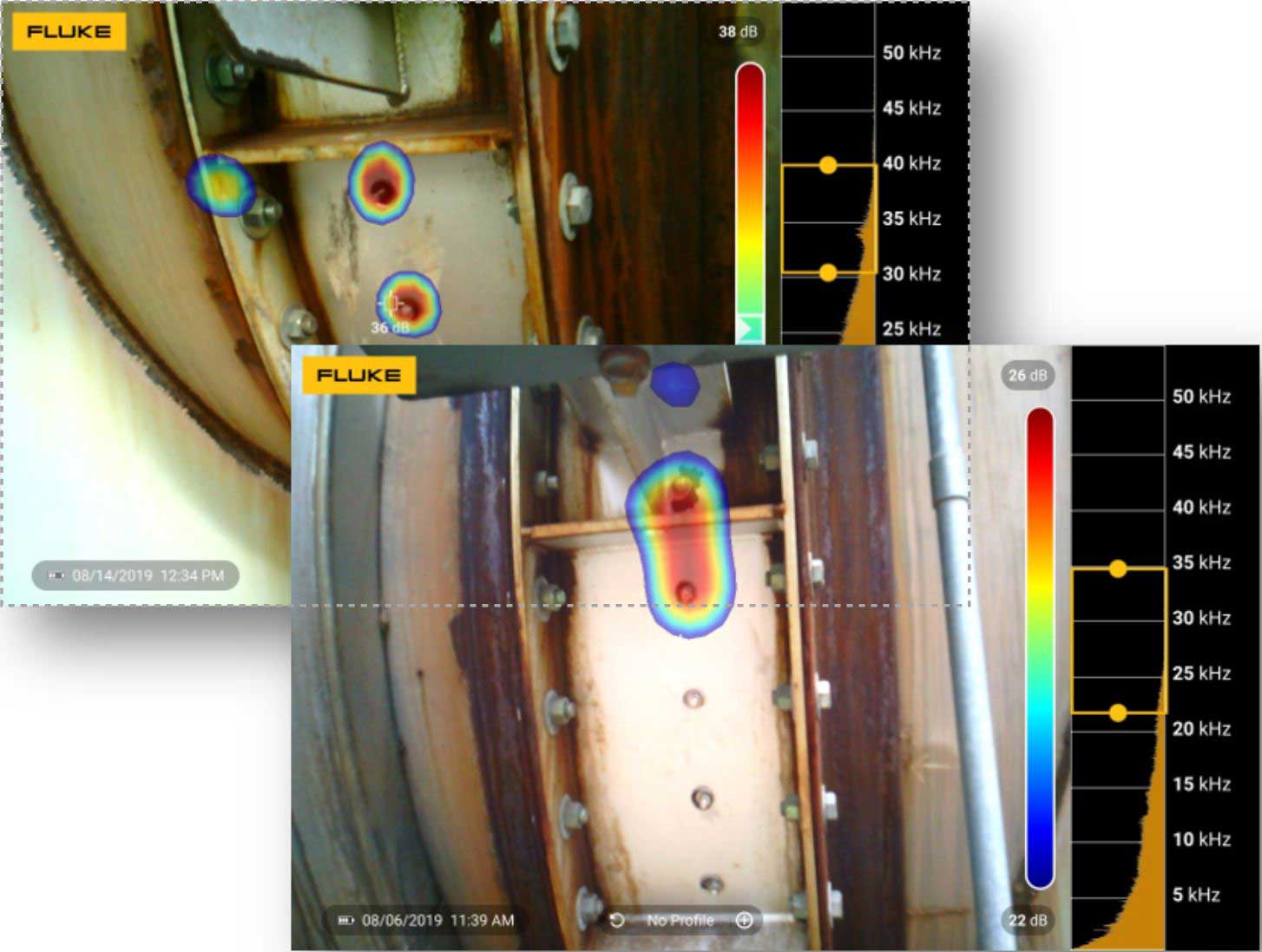

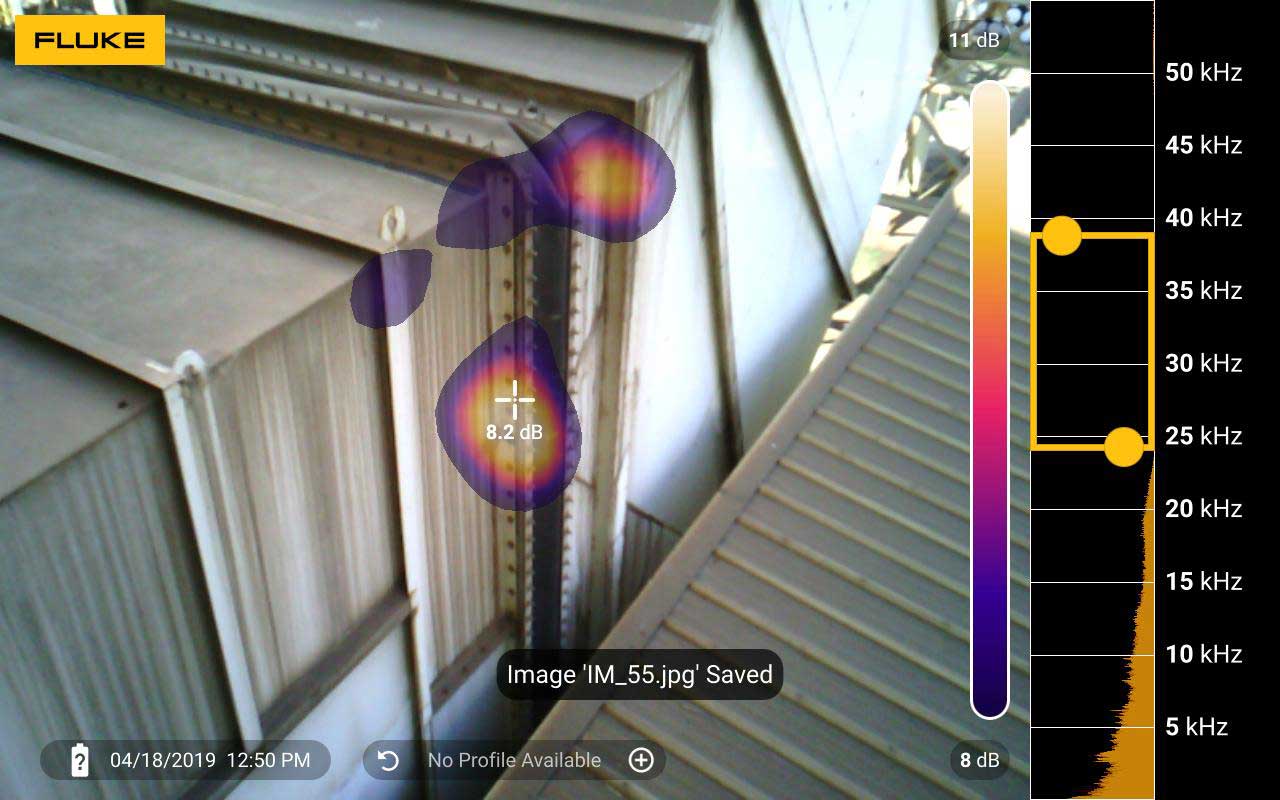

5. Утечки в воздуховодах системы обработки воздуха через прокладки и крепежные элементы

Утечки в воздуховодах системы обработки воздуха через прокладки и крепежные элементы

Утечки в воздуховодах системы обработки воздуха через прокладки и крепежные элементы-2

На фотографиях представлена система воздуховодов окрасочной камеры. Многочисленные утечки возникли в местах, в которых находятся неисправные прокладки и ослаблены или не установлены крепежные элементы. Такие типы утечек могут привести к остановке предприятия или увеличить выбросы в окружающую среду. Техобслуживание данного оборудования проводилось на прошлой неделе, и утечки не были обнаружены.

6. Утечки в воздушных линиях автомобиля снижают производительность

Утечки в воздушных линиях автомобиля снижают производительность

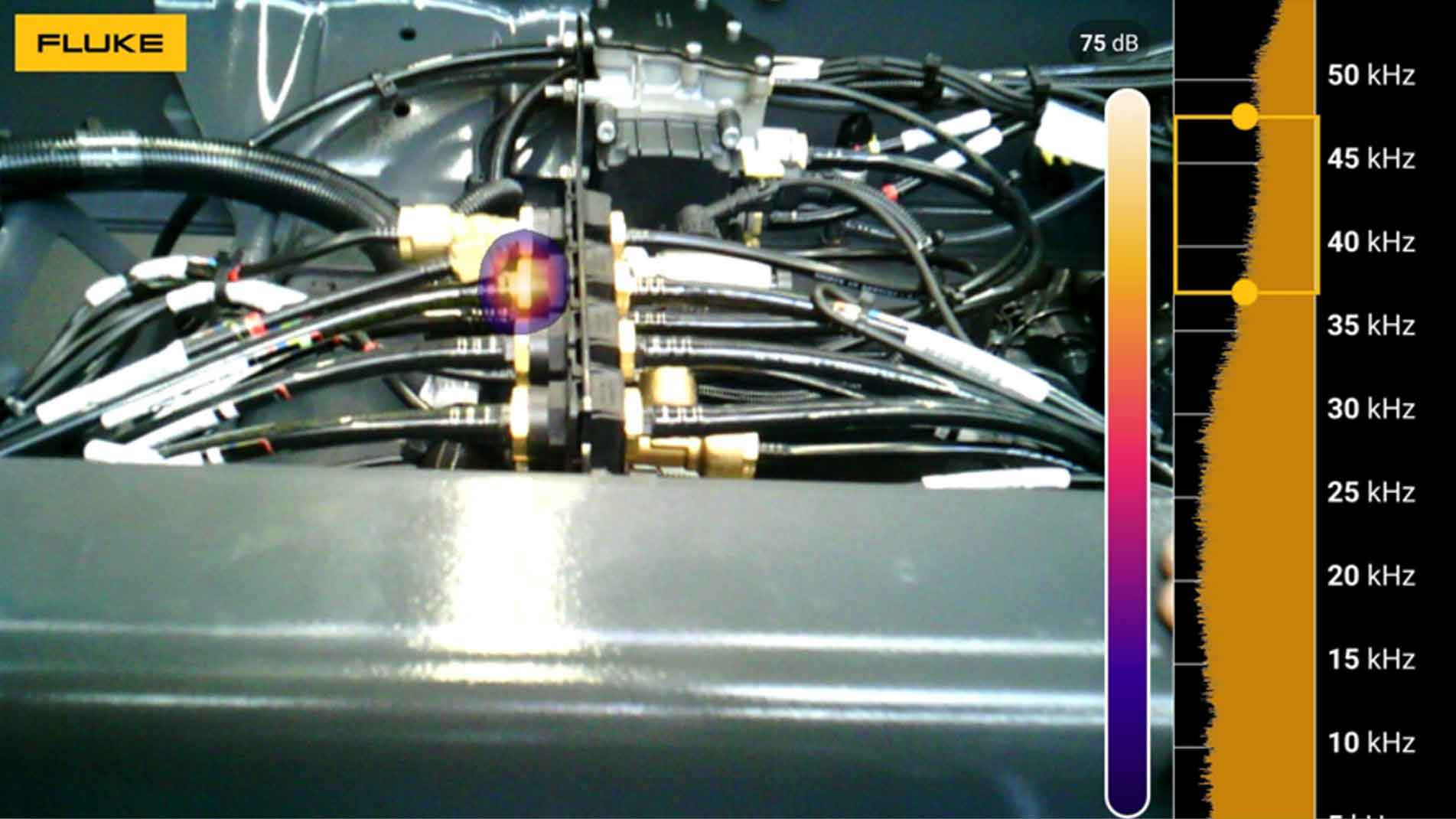

На изображении представлены пневматические линии в седельном автомобильном поезде. Утечки в пневматических системах являются дефектом качества, который может повлиять на производительность встроенных систем. Традиционные методы обнаружения утечек в таких ситуациях требуют много времени, при этом они часто не позволяют найти утечки такого типа.

7. Утечки из резервуара для продукции приводят к загрязнениям

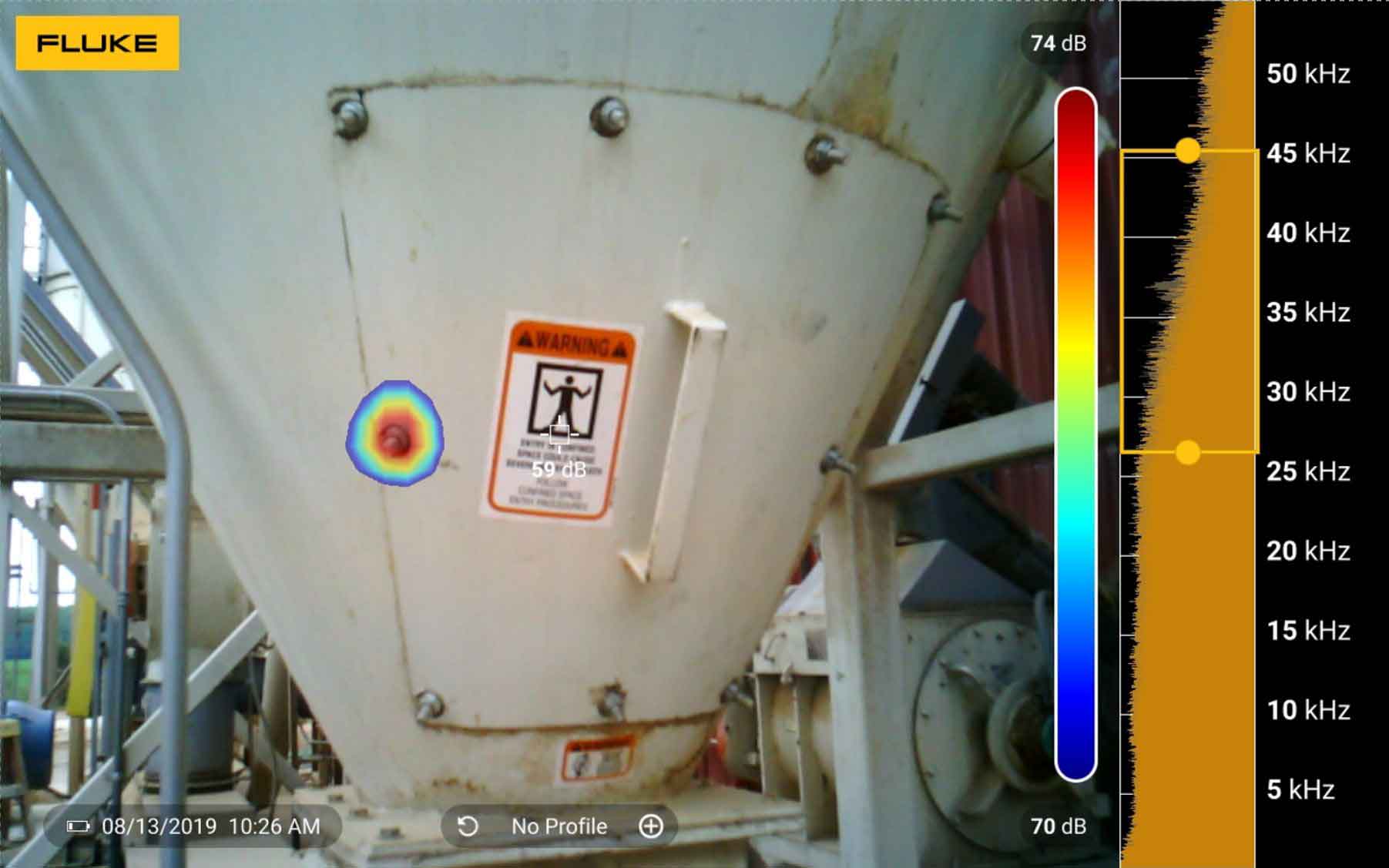

Утечки из резервуара для продукции приводят к загрязнениям

Этот резервуар со стенками с виниловым скользящим покрытием используется для хранения порошков и сыпучих кормов. Показанная утечка может отрицательно сказаться на чистоте партии (например, загрязнение продукции из-за попадания твердых частиц из окружающей среды). Загрязнение также может привести к засорению и повреждению силоса, что станет причиной незапланированного простоя. Прибор Fluke ii900 обнаружил неисправное уплотнительное кольцо или чрезмерно затянутую гайку на дверце резервуара.

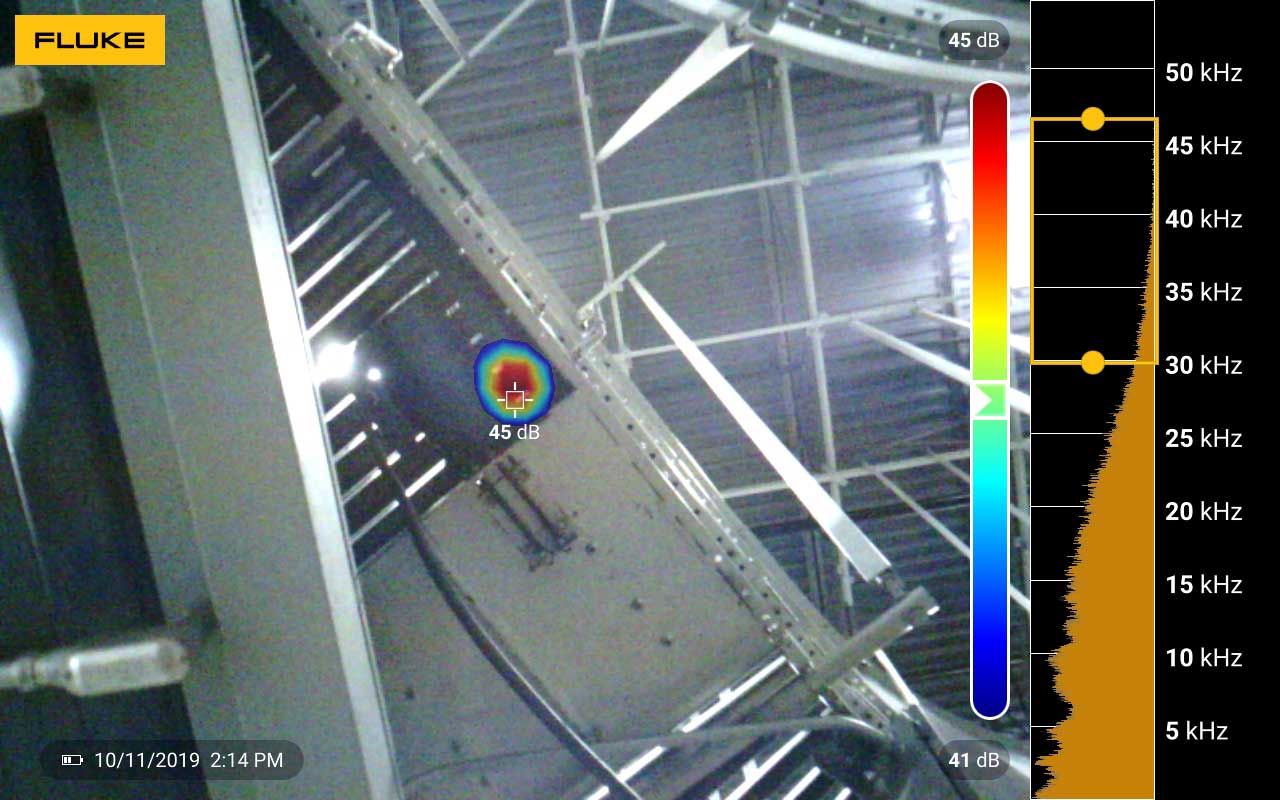

8. Утечки в системе аспирации снижают эффективность

Утечки в системе аспирации снижают эффективность

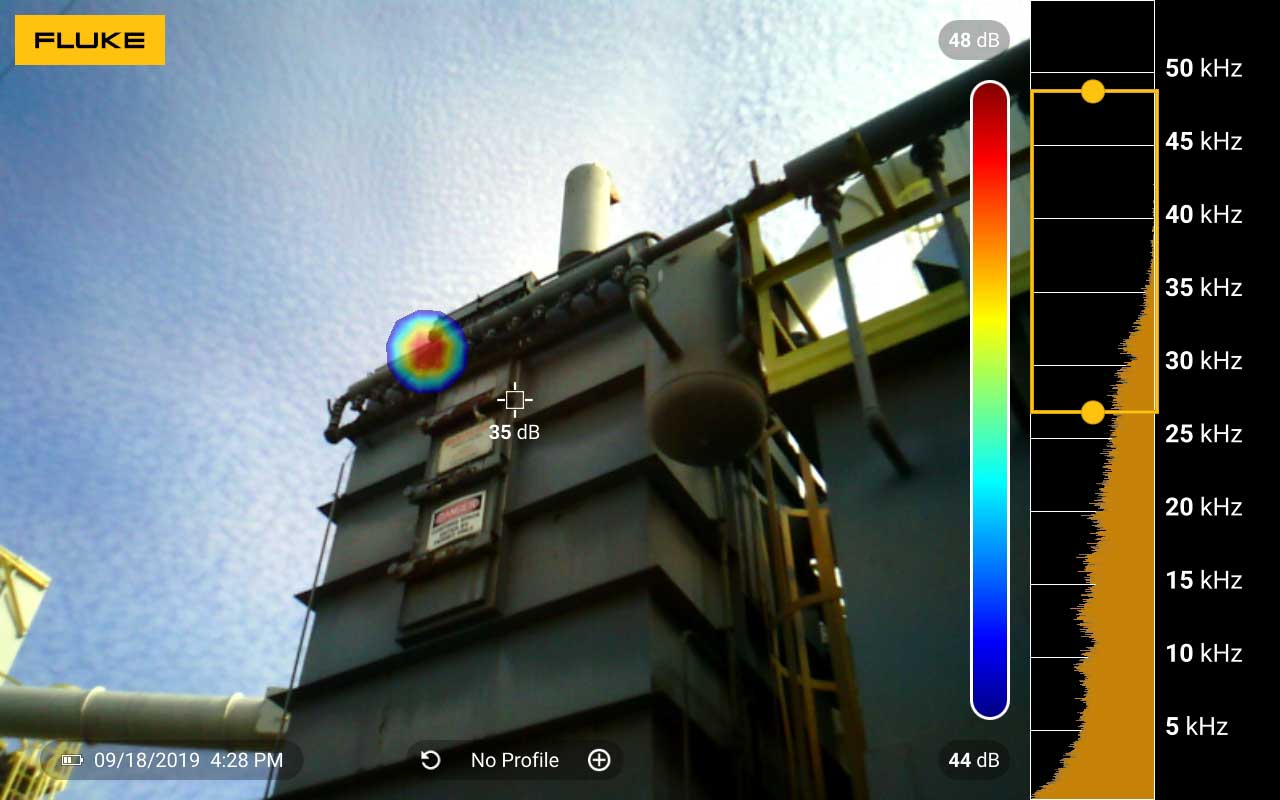

В этой системе аспирации прибор ii900 обнаружил утечку в пневматике, которая приводит в действие встряхиватель в системе. Утечка такого типа приводит к сокращению эффективности, может увеличить объем техобслуживания, снизить производительность или нарушить работу оборудования.

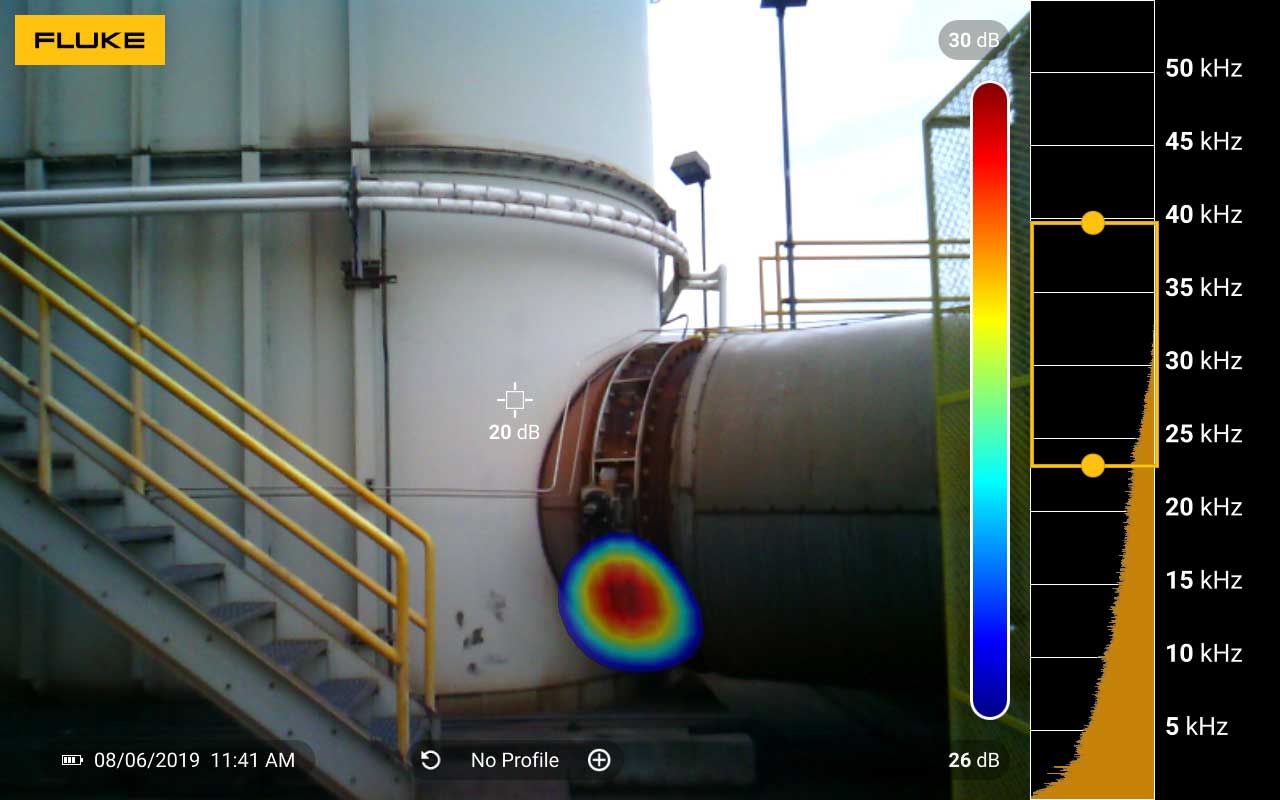

9. Утечки в воздуховодах систем ОВКВ создают вероятность отказа

Утечки в воздуховодах систем ОВКВ создают вероятность отказа

При неправильной вентиляции падение давления или ослабление вакуума в воздуховодах систем ОВКВ может привести к загрязнению, неисправностям оборудования или проблемам, связанным с охраной окружающей среды.

10. Слишком высокое расположение верхних роликовых подшипников не позволяет выполнять полноценное техобслуживание

Слишком высокое расположение верхних роликовых подшипников не позволяет выполнять полноценное техобслуживание

Это конвейерная система, используемая для перемещения ящиков в пределах предприятия. Роликовые подшипники требуют постоянного техобслуживания. В данном примере клиент потратил 4 млн долларов США на строительные леса, чтобы обеспечить доступ к верхним зонам для проверки и техобслуживания в целях поддержания необходимой производительности. Во многих случаях леса устанавливали в неправильных местах или в проверенных зонах, которые не требовали техобслуживания. Прибор Fluke ii900 позволил выполнить полный осмотр с уровня пола.

11. Давление в регуляторе воздуха управления не стравливается должным образом

Давление в регуляторе воздуха управления не стравливается должным образом

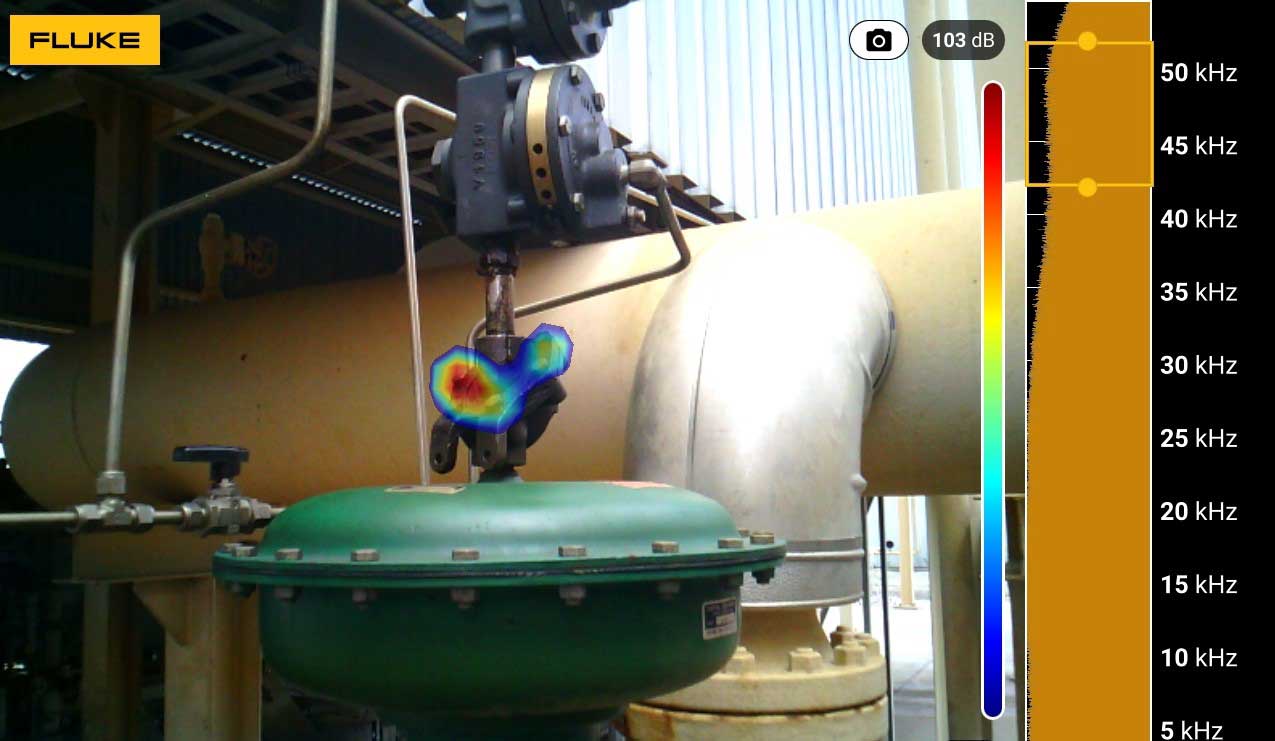

На изображении представлен регулятор воздуха управления, который находится над клапаном для технологических процессов. Корпус с утечкой — это обратный клапан. Прокладка между двумя монтажными поверхностями неисправна, из-за этого элемент не стравливал избыточное давление, а был источником утечки.

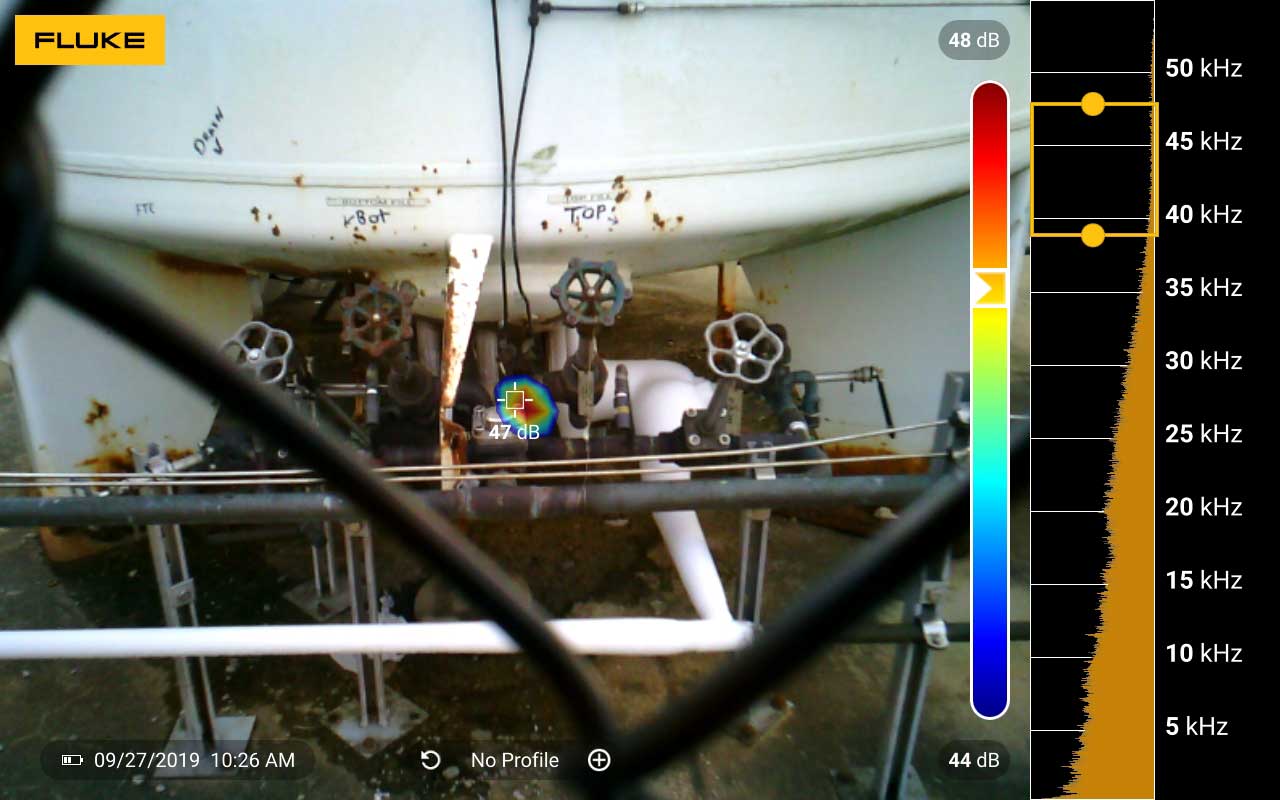

12. Утечка дорогостоящих газов из наружного резервуара для хранения

Утечка дорогостоящих газов из наружного резервуара для хранения

 Утечка дорогостоящих газов из наружного резервуара для хранения-2

Это наружный резервуар для хранения аргона. На данном предприятии аргон транспортируют по трубопроводам из этого резервуара для хранения на предприятие и используют в производственном процессе. Аргон — это дорогостоящий газ, и если клапаны имеют утечки, то деньги утекают прямо из резервуара.

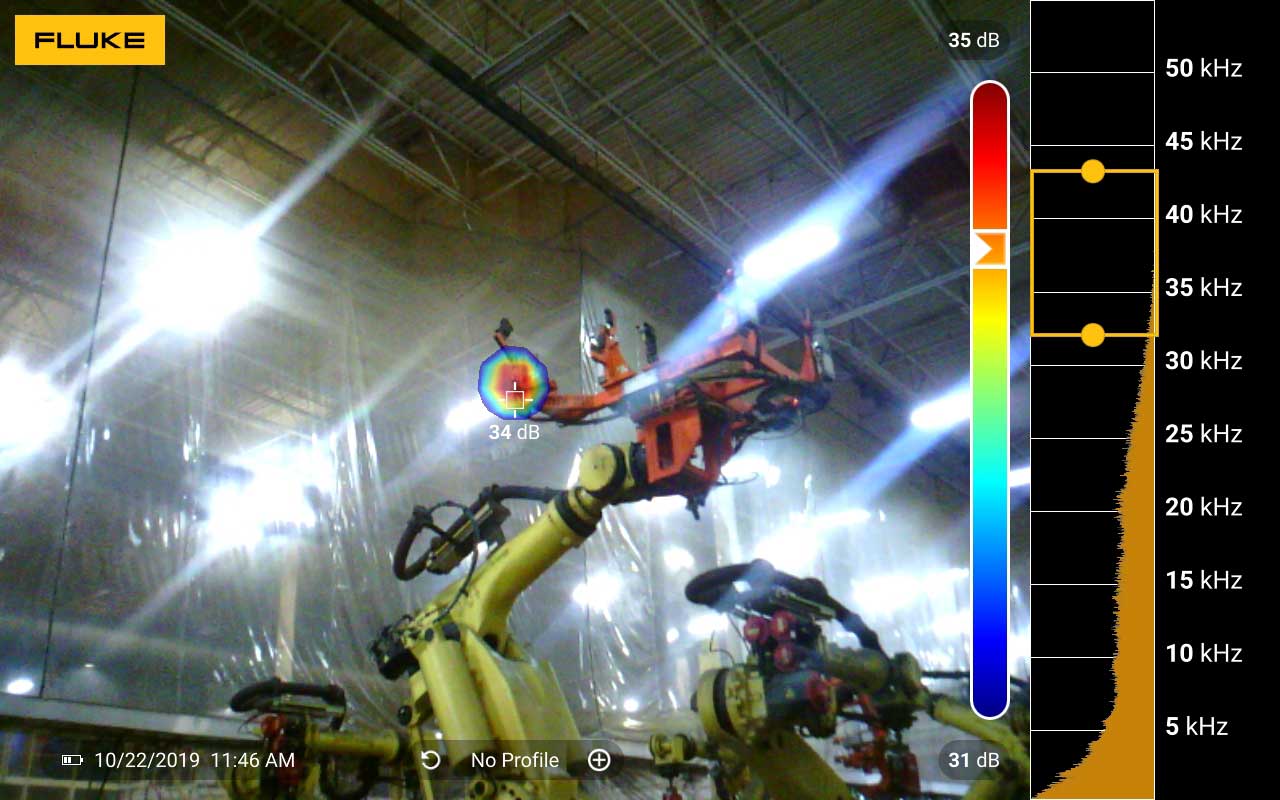

13. Утечки в роботизированных системах негативно влияют на качество продукции

Утечки в роботизированных системах негативно влияют на качество продукции

 Утечки в роботизированных системах негативно влияют на качество продукции-2

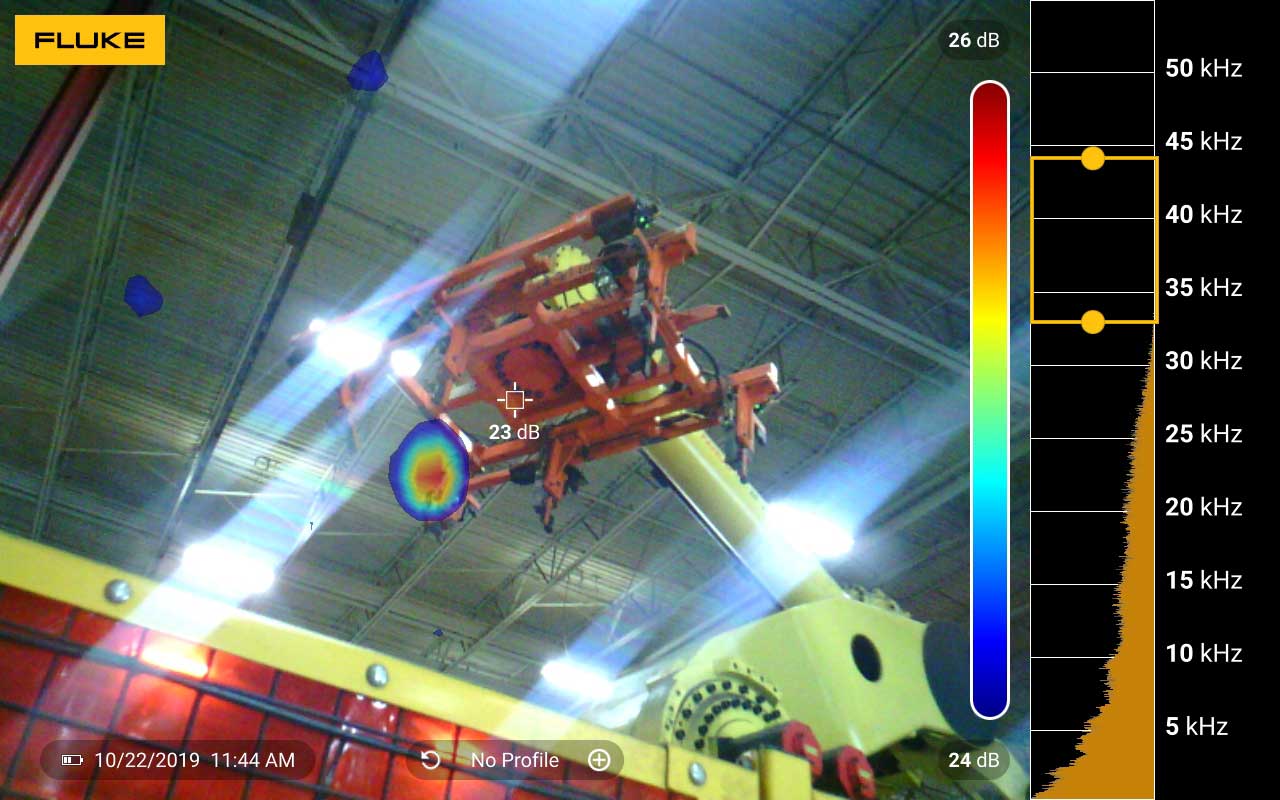

Это перегрузочный робот с пневматическими присосками. Если присоски или привод не обладают достаточной эффективностью, поднятые детали могут упасть или они будут установлены в неправильном положении. Это отрицательно скажется на качестве продукции. Часто при возникновении проблем с присосками заменяют все компоненты, поскольку сложно локализовать проблему. С помощью Fluke ii900 можно проверить наличие утечек во время работы, благодаря чему не нужно проверять каждую присоску отдельно.

14. Утечки в паровых системах — это причина больших расходов

Утечки в паровых системах — это причина больших расходов

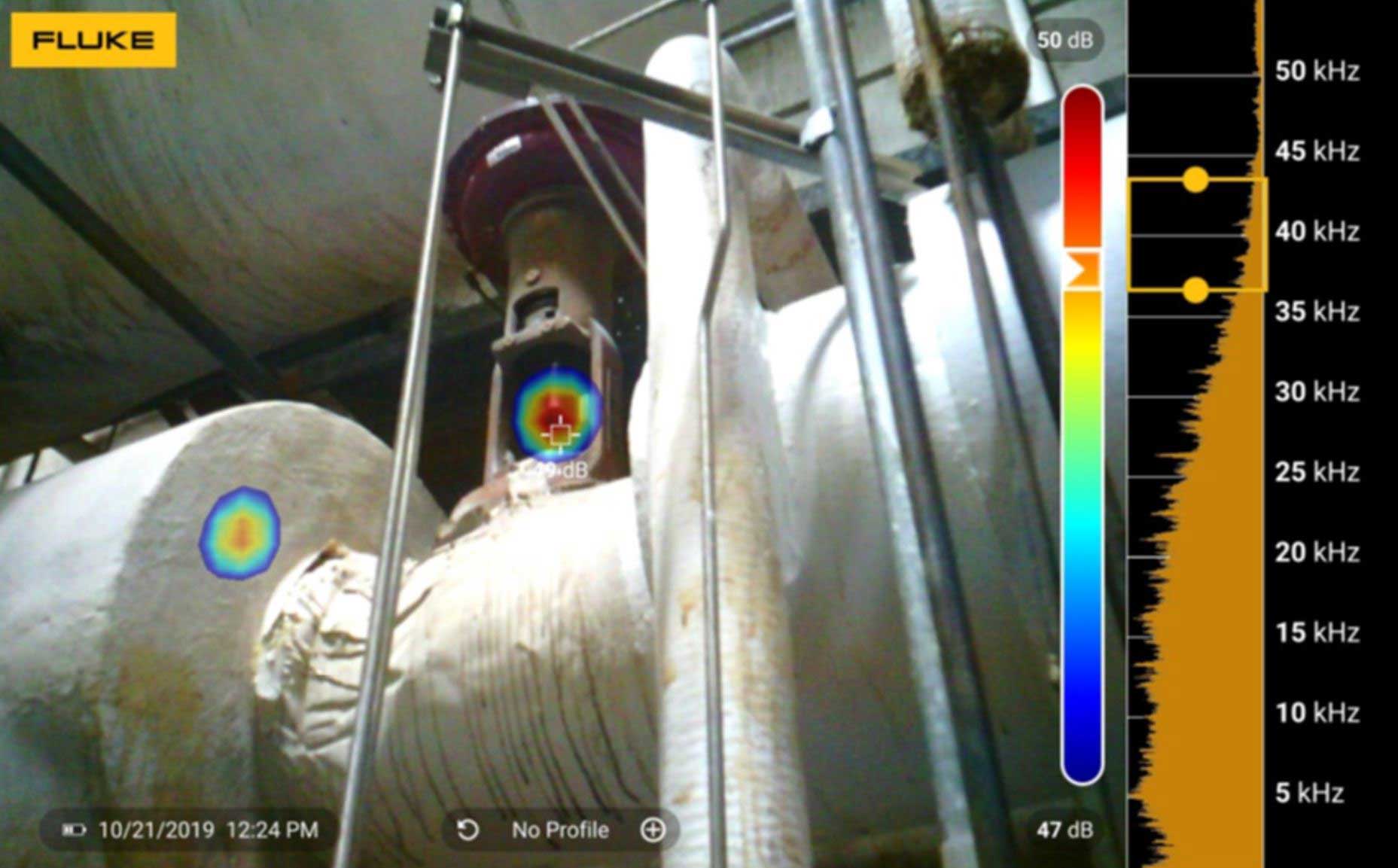

Утечки данной паровой системы находятся в конденсатоотводчике. Производство пара — это дорогой процесс. Доступ к системам этого типа часто отсутствует, что затрудняет выявление проблем.

Обнаружение утечек воздуха или газа представляет собой сложную задачу, особенно если неизвестно, где нужно выполнять поиск. Эти примеры показывают, что утечки могут находиться в гораздо большем количестве мест, чем в базовых системах сжатого воздуха или газа. Решение проблем, к которым приводят утечки, может требовать больших финансовых вложений. Промышленный визуально-акустический течеискатель Fluke ii900 позволяет легко находить перечисленные и другие утечки воздуха или газа, что позволяет обеспечить
