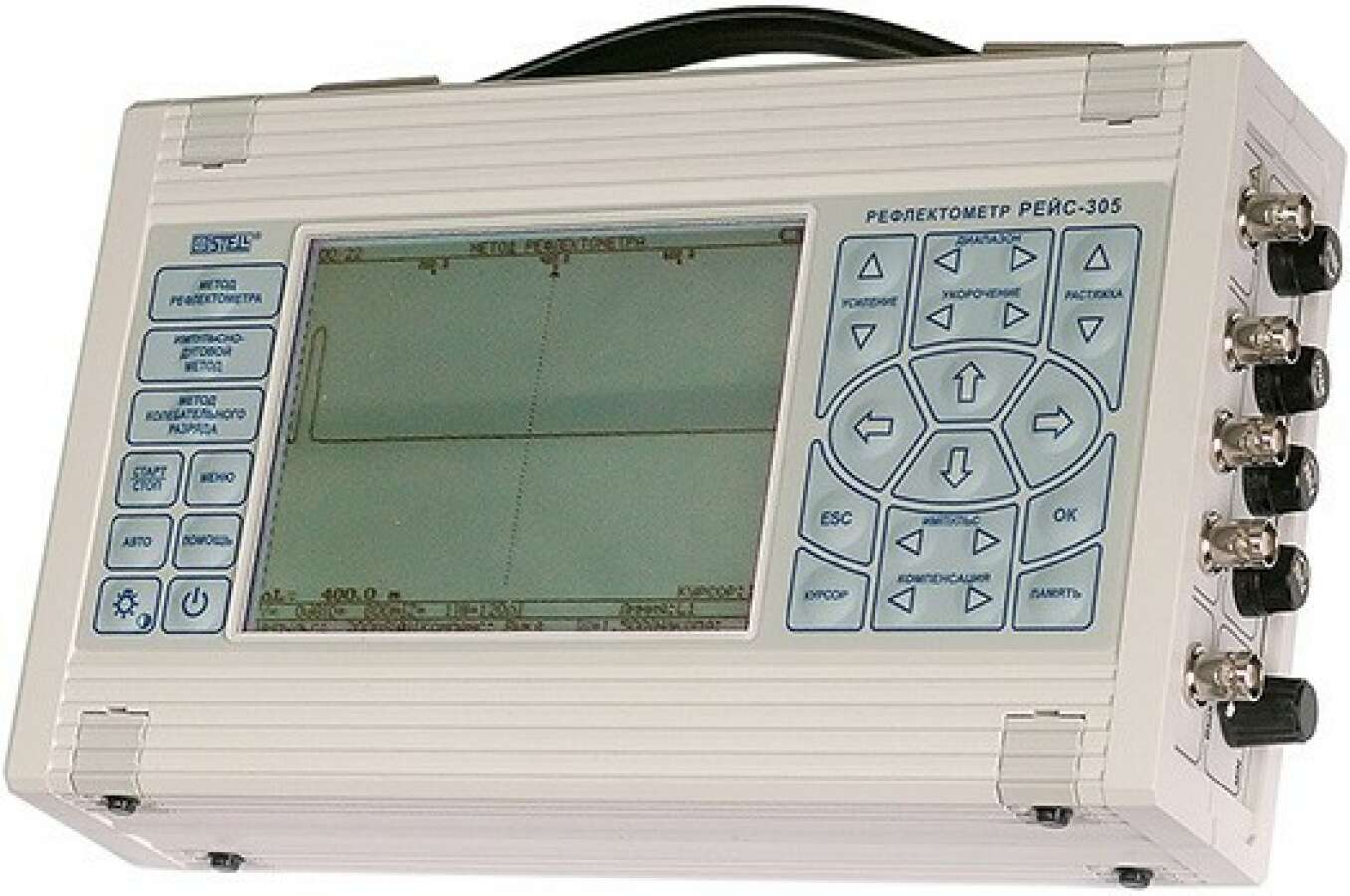

СТЭЛЛ РЕЙС-305 - рефлектометр цифровой

Артикул: 3-20-7045

Цена: 232 373 ₽
Цена актуальна на 13.11.2024

Доступно под заказ

Средний срок поставки: 2-4 недели

Производство: НПП "СТЭЛЛ"

Рефлектометр СТЭЛЛ РЕЙС-305 является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых и других кабельных линиях. РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов: импульсной рефлектометрии, колебательного разряда и импульсно-дуговым методом.

Для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как позволяет реализовать все необходимые для силовых кабельных линий методы измерения.

ВНИМАНИЕ!

Необходимо учитывать следующие особенности работы с прибором РЕЙС-305 при разных методах:

  1. метод рефлектометра не требует дополнительного оборудования,
  2. метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования.

Например, для метода колебательного разряда необходимы: источник высокого напряжения, ударный генератор, устройство подключения в кабельной линии.

Для импульсно-дугового метода необходимо устройство формирования короткой дуги и некоторые другие устройства.

Информацию о присоединительных устройствах (устройствах подключения к линии для разных методов измерения) уточняйте у менеджера.

Особенности СТЭЛЛ РЕЙС-305

  • РЕЙС-305 - это фактически три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу
  • Низкая инструментальная погрешность измерения: не более 0,2%
  • Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора
  • Высокая разрешающая способность за счет специальной формы зондирующего импульса
  • Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой
  • Возможность регулировки яркости и контрастности изображения
  • Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм
  • Три входа для одновременного подключения трех линий (трех жил кабеля)
  • Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм
  • Возможность работы при недостаточной освещенности
  • Выход на компьютер
  • Питание: от встроенных аккумуляторов, промышленной сети 85...265 В частотой 47...63 Гц или бортовой сети автомобиля 11...15 В
  • Небольшое энергопотребление, наличие режима энергосбережения
  • Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку
  • Высокая надежность, прочный пластмассовый корпус
  • Широкий диапазон рабочих температур: от –10 до +50 °С
  • Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях
  • Небольшой вес: 2 кг

Комплект поставки

Прибор РЕЙС-305 ШМИЯ.411719.004 1 шт.
Кабель соединительный (длина 2 м) ШМИЯ. 685661.001 3 шт.
Кабель синхронизации (длина 2 м) ШМИЯ. 685661.008 1 шт.
Кабель присоединительный ШМИЯ. 685661.002 1 шт.
Кабель питания вспомогательный 12 В ШМИЯ. 685612.010 1 шт.
Кабель поверки ШМИЯ.685661.006 1 шт.
Кабель связи с компьютером ШМИЯ.685611.002 1 шт.
Предохранитель ВП2Б-1В 0,25 А  250 В ОЮ0.481.005 ТУ 4 шт.
Предохранитель ВП2Б-1В 1 А 250 В ОЮ0.481.005 ТУ 1 шт.
Сумка для переноски ГОСТ 28631-90 1 шт.
Руководство по эксплуатации ШМИЯ.411719.004РЭ 1 шт.
Формуляр ШМИЯ.411719.004ФО 1 шт.
Программа РЕЙД-7   1 шт.
Блок питания-зарядки ШМИЯ.435114.008 1 шт.

Технические характеристики СТЭЛЛ РЕЙС-305

Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м
Коэффициент укорочения
  • установка или измерение в пределах 1,000...7,000
  • имеется встроенная таблица коэффициентов укорочения
Зондирующие сигналы импульс 7 В...25 В, длительность 12,5 нс...30 мкс
Выходное сопротивление 25...1000 Ом, с отображением величины на экране
Инструментальная погрешность измерения расстояния не более 0,2 %
Система отсчета при помощи двух вертикальных курсоров: нулевого и измерительного
Режимы измерения
  • нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3
  • сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память
  • разность - отображение разности двух рефлектограмм: вход-вход, вход-память или память-память
  • связь – отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3)
Растяжка возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения)
Память
  • возможность запоминания рефлектограмм со всеми параметрами прибора
  • время хранения информации при выключенном питании: не менее 10 лет
Отстройка от аддитивных помех и шумов усреднение посредством цифрового накопления
Отстройка от синхронных помех
  • при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)
  • при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)
Отображение информации
  • рефлектограммы и результаты цифровой обработки отображаются в графическом виде
  • режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде
Экран
  • встроенный, на основе ЖК-монитора
  • размер 115х90 мм, количество точек 320х240, с подсветкой
Питание
  • встроенные аккумуляторы
  • сеть переменного тока напряжением 85...265 В, 47...63 Гц
  • бортовая сеть автомобиля 11...15 В
Условия эксплуатации по ГОСТ 22261-94, диапазон рабочих температур от -10 до +55 °С
Габаритные размеры 275 х 160 х 65 мм
Масса (с учетом встроенных аккумуляторов) 2 кг
Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м
Максимальная амплитуда входных сигналов 50 В
Входное сопротивление по волновому входу 2 кОм
Инструментальная погрешность измерения расстояния не более 0,2 %
Способы запуска запоминающего устройства
  • ждущий - от входного сигнала, после нажатия кнопки старта
  • автоматический – периодический запуск с периодом, зависящим от диапазона измеряемых расстояний
Частота дискретизации 160 МГц
Подключение к линии (при методе колебательного разряда) через присоединительное устройство по напряжению или по току
Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м
Инструментальная погрешность измерения расстояния не более 0,2 %
Диапазон амплитуд входных сигналов (периодических и однократных) на входе 0,002 - 50 В (без присоединительного устройства напряжения)
Частота дискретизации входного сигнала 160 МГц
Виды запуска автоматический, однократный, ручной
Усиление от –12 до 60 дБ

Основные функции СТЭЛЛ РЕЙС-305

Метод импульсной рефлектометрии

Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и т.п.).

Метод колебательного разряда

При этом методе производится воздействие на поврежденную силовую кабельную линию от специального генератора высоковольтных импульсов или от источника высокого напряжения. В момент пробоя кабельной линии в слабом месте изоляции возникает волновой процесс, который распространяется по кабельной линии и фиксируется прибором РЕЙС-305.

Импульсно-дуговой метод (метод кратковременной дуги)

Этот метод не вызывает прожиг изоляции и предназначен для определения повреждений в силовых кабельных линиях с пластмассовой изоляцией. Можно рекомендовать этот метод и для контрольных кабелей. Импульсно-дуговой метод позволяет определить сложные (высокоомные) повреждения в кабельных линиях без использования прожига изоляции.

Управление и анализ характеристик мощным встроенным микропроцессором

Управлением всем процессом измерения (считывание рефлектограмм и импульсных характеристик, сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.

Простота выбора метода измерения и управления прибором

Наличие специальных кнопок позволяют перейти к нужному методу измерения одним нажатием соответствующей кнопки. Кроме того, в рефлектометре РЕЙС-305, как и в РЕЙС-105М1 реализована идея прямого управления основными параметрами. Поэтому практически все основные измерения можно выполнять прибором не вызывая меню, что существенно упрощает и значительно ускоряет проведение измерений.

Режим энергосбережения

При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы. Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.
Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения. Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.
При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производилось измерение. Это позволяет при последующем включении прибора сразу войти в прежний режим.

Два режима управления длительностью зондирующего импульса. Наличие импульса компенсации.

В рефлектометре РЕЙС-305 обеспечивается два режима управления длительностью зондирующего импульса: зависимый, при котором длительность автоматически изменяется пропорционально диапазону расстояний, и независимый, при котором длительность не зависит от диапазона.
Зависимый режим управления обеспечивает максимальную простоту пользования прибором, так как при переключении диапазона измерения расстояния оператору не нужно следить за длительностью зондирующего импульса - она изменяется пропорционально установленному диапазону.
Независимый режим управления позволяет при подробном исследовании места повреждения в зависимости от типа измеряемой кабельной линии и ее свойств выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.

Двухкурсорная система отсчета. Низкая инструментальная погрешность

В рефлектометре РЕЙС-305 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.
Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например: определить расстояние от кабельной муфты до места повреждения, определить расстояние от противоположного конца кабеля до муфты, и т.п.).
Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.

Методы анализа измеренных рефлектограмм

  • Непосредственное измерение любых двух из трех линий, подключенных к прибору, и отображение на экране самих рефлектограмм или их разностей
  • Вывод текущих рефлектограмм на экран и запись в память с присвоением имени
  • Вывод на экран из памяти для сравнения двух наложенных друг на друга рефлектограмм
  • Индикация разности рефлектограмм
  • Возможность совмещения двух рефлектограмм для снижения методической погрешности
  • Аналоговая фильтрация и цифровое усреднение (сглаживание) рефлектограмм

Отображение информации и результатов измерения

Встроенный LCD-индикатор с подсветкой имеет большой экран и обеспечивает индикацию рефлектограмм и импульсных характеристик линии, их разности, всех параметров и измеряемых величин во всех режимах. На экране оператору выдаются также подсказки. При неправильных действиях выдается звуковой предупреждающий сигнал.

Возможность установки и цифровая индикация выходного сопротивления

Возможность изменения выходного сопротивления рефлектометра РЕЙС-305 и цифровая индикация установленного выходного сопротивления обеспечивают дополнительные возможности прибора.

Во-первых, это позволяет работать по методу импульсной рефлектометрии не только на силовых кабельных линиях, но и на связных, контрольных и т.д.

Во-вторых, цифровая индикация позволяет оценить величину волнового сопротивления измеряемой линии.

В-третьих, зная величину волнового сопротивления можно более точно сравнить рефлектограммы.

Возможность запоминания и долговременного хранения результатов измерения во встроенной памяти

Встроенная энергонезависимая память прибора РЕЙС-305 позволяет запоминать и хранить в памяти при включенном и выключенном питании рефлектограммы линии со всеми установленными параметрами системы и именами. При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.

Информация в энергонезависимой памяти прибора может храниться не менее 10 лет, в том числе при отсутствии питания.

Связь с компьютером

Информация из памяти РЕЙС-305 может быть переписана в память компьютера: по стандартному последовательному интерфейсу RS-232 (для приборов, выпущенных до конца 2013 года) и по интерфейсу USB (для приборов, выпускаемых с начала 2014 года). Возможна обратная загрузка информации.

Для удобства создания в компьютере "библиотеки" рефлектограмм и других измеренных величин им присваиваются имена по аналогии с именами файлов в компьютере. Созданная "библиотека" обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным.

Вместе с прибором РЕЙС-305 поставляется специальный кабель для подключения прибора к компьютеру и программа РЕЙД-7.

Встроенная таблица коэффициентов укорочения

Рефлектометр РЕЙС-305 позволяет создать встроенную таблицу коэффициентов укорочений измеряемых линий. Запись значений коэффициентов укорочений можно произвести по ранее наработанным данным, либо по результатам измерения коэффициента укорочения непосредственно прибором РЕЙС-305. Поэтому коэффициент укорочения в приборе РЕЙС-305 может быть установлен или вручную или по встроенной таблице.

Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора. При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.

Универсальность питания

Возможность питания рефлектометра РЕЙС-305 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.

В рефлектометре РЕЙС-305 использованы широко распространенные аккумуляторы типа АА. Вместо аккумуляторов можно установить батареи типа АА.



Применение СТЭЛЛ РЕЙС-305

  • Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии
  • Особо эффективное использование в электротехнических кабельных лабораториях
  • Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов
  • Паспортизация кабельных линий
  • Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений
  • Эксплуатация различных кабельных линий во всех отраслях народного хозяйства
  • Производство и торговля кабелями
