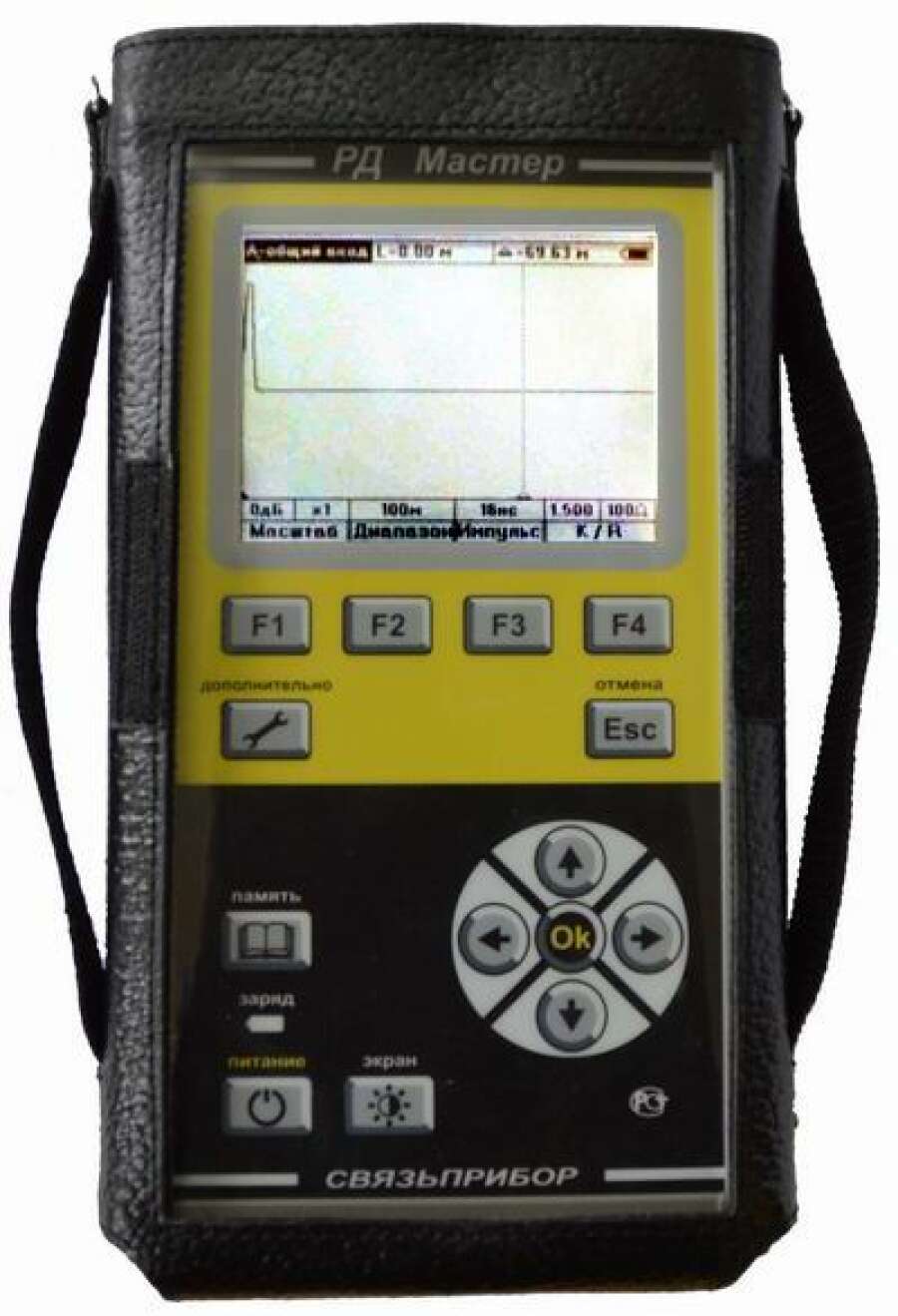

СВЯЗЬПРИБОР РД Мастер - рефлектометр для связных кабелей
Артикул: 3-20-7064
Цена:
58 000 ₽
Цена актуальна на 21.11.2024
Средний срок поставки: 2-4 недели
Производство: Связьприбор
Импульсный рефлектометр СВЯЗЬПРИБОР РД Мастер предназначен для тестирования и локализации повреждений всех типов связных кабелей. Работает на линиях со значительным уровнем помех и высоким затуханием. Прибор выполнен в металлическом ударопрочном корпусе.
Особенности СВЯЗЬПРИБОР РД Мастер
- 2-х канальный вход, фиксация плавающих дефектов
- Высокое перекрываемое затухание и шумоподавление
- Защита по входу ±400 В по постоянному напряжению + пиковое 50 Гц
- Эффективный поиск повреждений абонентской сети, Ethernet и антенных кабелей
Комплект поставки
- Прибор РД Мастер - 1 шт
- Комплект измерительных проводов - 1 шт
- Зарядное устройство (12В, 2А) - 1 шт
- Аккумуляторные батарейки типа AA (Ni-MH) - 4 шт
- USB-провод для связи с компьютером - 1 шт
- Сумка для переноски - 1 шт
- F-чехол - 1 шт
- Диск с ПО - 1 шт
- Руководство по эксплуатации - 1 шт
Технические характеристики СВЯЗЬПРИБОР РД Мастер
| Параметр | Значение |
| Диапазон измеряемых расстояний (при коэффициенте укорочения 1,5) | 50, 100, 250, 500, 1000, 2500, 5000, 10000, 25000, 50000 м |
| Минимальный шаг разрешения | 0,1 м |
| Мертвая зона (при коэффициенте укорочения 1,5) | 0,1 м |
| Пределы допускаемой погрешности определения расстояния (при коэффициенте укорочения 1,5) | 0,1 + 0,01% от измеряемого значения |
| Перекрываемое затухание | 96 дБ |
| Диапазон регулировки усиления сигнала | 0 - 88 дБ |
| Амплитуда зондирующего импульса | 12 В (при Rвх = 100 Ом) |
| Длительность зондирующего импульса | 16 ÷ 16 000 нс |
| Выходное сопротивление | 35 ÷ 350 Ом |
| Защита по входу | ± 400 В по постоянному напряжению + пиковое значение переменного напряжения на частоте 50 Гц |
| Фильтр | дополнительное шумоподавление |
| Частота следования калибровочных меток | 1 000 ± 0,5 кГц |
| Память | 256 рефлектограмм |
| Связь с ПК | USB |
| Дисплей | 320 × 240, высококонтрастный ЖК |
| Питание | аккумуляторы типа АА, Ni-MH, 2,1 А/ч (4 шт.) |
| Зарядное устройство | встроенное зарядное устройство, внешний адаптер 12 В |
| Время работы от аккумуляторов | не менее 6 часов (без подсветки) |
| Габаритные размеры | 120 х 230 х 40 мм |
| Вес | 1 кг |
| Условия эксплуатации | |
| Температура окружающего воздуха | от -20 до +50°С |
| Относительная влажность воздуха | не более 90% при 30°С |
| Атмосферное давление | от 86 до 106 кПа |
Основные функции СВЯЗЬПРИБОР РД Мастер
- Двухпозиционная система отсчета (возможность измерения расстояния между дефектами)
- Дополнительное шумоподавление
- Режимы измерения:
- канал «А»
- канал «В»
- одновременно канал «А» и канал «В»
- отображение разности каналов «А-В»
- дифференциальный вход (отображение разницы между отраженными сигналами двух каналов)
- Сравнение рефлектограмм:
- канал "А" - память
- канал "Б" - память
- память - память
- Фиксация «плавающих» дефектов
- Регистрация «разбитости» пар или оценка взаимного влияния линий
- Локализация разбалансировки пары
- Часы реального времени
- Сохранение текущих настроек при выключении прибора
Опции и аксессуары для СВЯЗЬПРИБОР РД Мастер

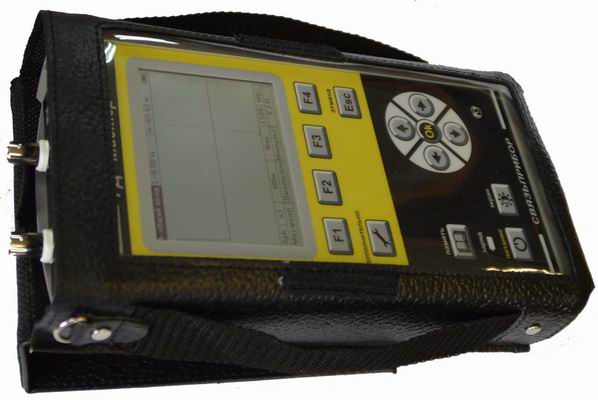

| 3-20-7064-F | Функциональный чехол для удобства и защиты при эксплуатации анализатора. С 2014 года F-чехол входит в комплект поставки рефлектометров РД Мастер |
Скачать инструкцию
Руководство по эксплуатации. Рефлектометр РД Мастер
Дополнительные материалы
Скачать описание РД Мастер
