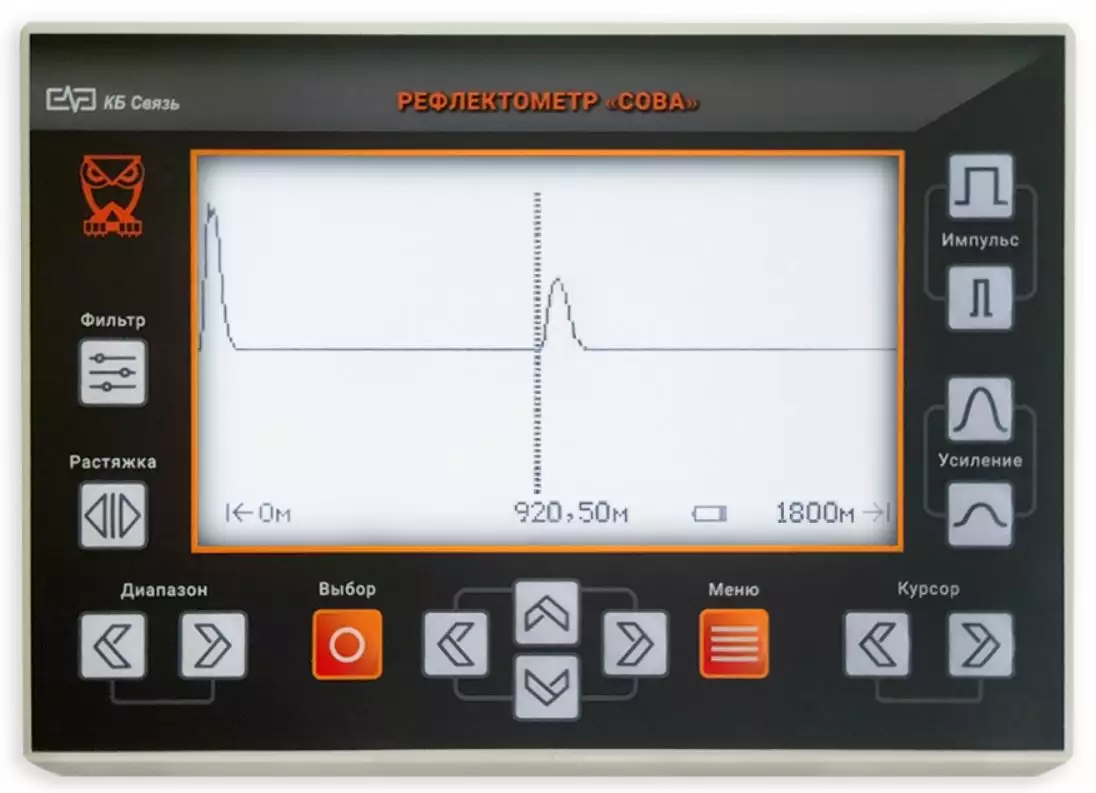

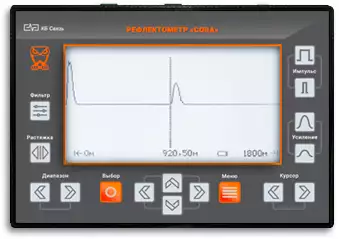

КБ Связь Сова - рефлектометр с функцией моста и измерителем параметров U, R, C
Артикул: kb-5800-6-02
Цена:
38 400 ₽
Цена актуальна на 21.11.2024
Средний срок поставки: 2-9 недель
Производство: КБ Связь
Рефлектометр КБ Связь Сова с функцией моста служит для определения характера неисправностей и расстояния до места повреждения в симметричных, несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии. Расстояние до места повреждения определяется мостовым методом. Рефлектометр Сова измеряет напряжение (U), сопротивление (R), емкость (C) и омическую асимметрию (A).
Включен в Реестр промышленной продукции, произведенной на территории Российской Федерации. № записи: 466\3\2023
Особенности КБ Связь Сова
- Растяжка: возможность растяжки любого участка диапазона до минимального шага
- Возможность долговременного хранения в памяти до 24 рефлектограмм
- Режим сравнения различных рефлектограмм
- Цифровая фильтрация аддитивных и синхронных помех
- Высокая чувствительность: отраженный сигнал с амплитудой 0,3 мВ (300 мкВ) можно развернуть на весь экран
- Высокая точность
- Большое поле для отображения рефлектограмм и текста на дисплее 115х65 мм
- Малые габариты и вес
- Универсальность методов измерения – рефлектометр, мост, измеритель первичных параметров линии
- Встроенное руководство пользования мостом
- Питание рефлектометра производится от Ni-Mh аккумуляторных батарей типа АА (4 шт) или от сети переменного тока 220 В
- Питание и заряд может также осуществляться от других зарядных устройств имеющих USB выход с выходным напряжением питания 5 В и током 1 А (например, зарядные устройства смартфонов)
Комплект поставки
- Рефлектометр Сова - 1 шт.
- Сумка для переноски - 1 шт.
- Адаптер/зарядное устройство AC/DC 220/5 В, 1 А – 1 шт.
- Комплект шнуров – 1 шт.
- Руководство пользователя – 1 шт.
Технические характеристики КБ Связь Сова
| Характеристики рефлектометра | |
| Диапазоны измеряемых расстояний | от 0-60 м до 20 км |
| Максимальное разрешение | 0,25 м |
| Перекрываемое затухание | 92 дБ |
| Амплитуда зондирующего импульса | 5 В |
| Длительность зондирующего импульса | от 5 нс до 50 мкс |
| Инструментальная погрешность на диапазонах 1 км и более | 0,15% |
| Максимальная чувствительность | сигнал 0,3 мВ дает отклонение на весь экран |
| Шаг установки коэффициента укорочения | 0,001 |
| Характеристики моста и измерителя параметров U, R, C | |
| Диапазон измерения постоянного напряжения | от 0 до 350 В |
| Диапазон измерения переменного напряжения | от 0 до 250 В |
| Погрешность измерения напряжения | не более 2% + 0,1 В |
| Диапазон измерения емкости | от 0,1 нФ до 80 мкФ |
| Погрешность измерения емкости | не более 2% + 0,1 нФ |
| Входное сопротивление | не более 2 МОм |
| Диапазон измерения сопротивления | от 0,1 Ом до 50 ГОм |
| Погрешность измерения сопротивления | в диапазоне до 1 ГОм: не более 2% + 0,1 Ом в диапазоне свыше 1 ГОм: не более 10 % |
| Погрешность измерения расстояния до повреждения изоляции (утечки) | при сопротивлении утечки от 0 до 10 МОм: не более 0,1% + 1 м при сопротивлении утечки от 10 до 50 МОм: не более 0,5% + 1 м |
| Погрешность измерения асимметрии | не более 0,1% + 0,1 Ом |
| Общие характеристики | |
| Питание прибора |
аккумуляторные батареи Ni-Mh типа АА (4 шт.) от сети переменного тока 220 В / 50 Гц через адаптер 5 В / 1 А |
| Время непрерывной работы от аккумуляторов | 6 ч |
|
Дисплей |
ЖК, с подсветкой, 240 х 128 точек, 115 х 65 мм |
| Габаритные размеры | 190х140х50 мм |
| Вес | 0,5 кг |
