СВЯЗЬПРИБОР ПОИСК-410 Мастер - комплект трассоискатель-дефектоискатель с генератором ГК-мини
Артикул: 3-20-7092
Цена:
58 600 ₽
Цена актуальна на 26.12.2024
Средний срок поставки: 2-4 недели
Производство: Связьприбор
Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК-410 Мастер состоит из приёмника и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора ГК-Мини) и в пассивном режиме.
Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.
В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.
Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).
Особенности СВЯЗЬПРИБОР ПОИСК-410 Мастер

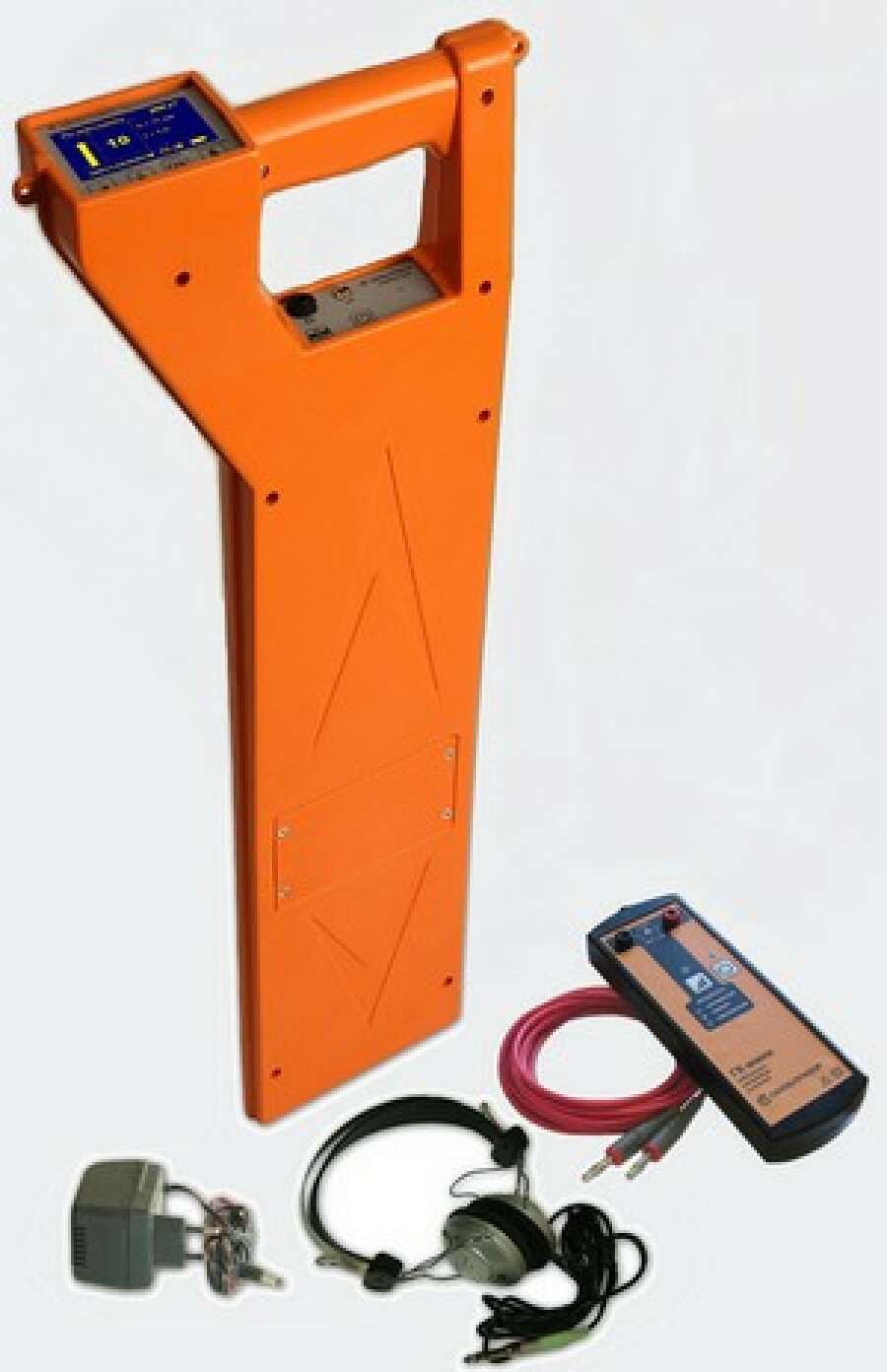

- В комплект поставки входит приёмник ПОИСК-410 Мастер и генератор ГК-мини
- Конструкция приёмника: моноблок с графическим LCD-дисплеем
- Работа на частотах от 10 до 20000 Гц в пассивном режиме
- Работа на частоте 2 187,5 Гц в активном режиме (в комплекте с генератором ГК-Мини)
- Дополнительная частота для фазового поиска: 6 562,5 Гц
- Дополнительная частота для генератора ЛИС: 26 250 Гц
- Работа на любой частоте в диапазоне от 200 до 3999 Гц (с применением стороннего генератора сигналов)
- Особенности генератора ГК-мини:
- рабочая частота: 2187,5 Гц
- автоматическое согласование с нагрузкой
- поддержка всех режимов ВЧ: поиск кабеля, глубина, сила тока, направление
Комплект поставки
Приемник:
- Приемник ПОИСК-410 Мастер - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Сетевой адаптер - 1 шт.
- Аккумуляторные батареи Ni-Mh типа «АА» - 6 шт.
Генератор:
- Генератор ГК-мини - 1 шт.
- Провод для подключения генератора к нагрузке - 1 шт.
- Сумка для переноски генератора ГК-мини - 1 шт.
- Руководство по эксплуатации ГК-мини - 1 шт.
Технические характеристики приемника ПОИСК-410 Мастер
| Параметр | Значение |
| Активные частоты |
|
| Дополнительная частота для фазового поиска | 6562,5 ± 3 Гц |
| Дополнительная частота для генератора ЛИС | 26 250 Гц ± 12 Гц |
| Частоты, задаваемые пользователем | 200 - 3999 Гц |
Полоса пропускания по уровню –3 дБ (не более):
|
|
| Максимально определяемая глубина залегания трассы | 6 м |
| Точность измерения глубины | ±5% + 0,1 м |
| Точность отыскания | 10 см |
| Поиск повреждения изоляции с переходным сопротивлением1 | 0 – 10 кОм |
| Полоса пропускания без фильтра | 10 ÷ 20 000 Гц |
| Питание | аккумуляторы типа АА, Ni-Mh - 6 шт. |
| Время непрерывной работы при использовании аккумуляторов с ёмкостью 2100 mА/ч2 | не менее 17 ч |
| Потребляемая мощность (не более) | 1,2 Вт |
| Время зарядки аккумуляторной батареи (не более) | 4 ч |
| Температура эксплуатации | от -20 до +40 °С |
| Габаритные размеры прибора | 257х88х685 мм |
| Масса прибора (включая аккумуляторную батарею, без сумки) | 1,9 кг |
Примечания:
1 Двухчастотные (бесконтактные) методы.
2 Время работы приведено для окружающей температуры выше +5°С. При снижении температуры LCD дисплей автоматически подогревается и время работы снижается в соответствии с температурой.
Технические характеристики генератора ГК-мини
| Параметр | Значение | ||
| Рабочие частоты генератора | 2187,5 ± 1 Гц | ||
| Периодичность характерного сигнала | 1,2 с | ||
| Длительность паузы | 0,2 с | ||
| Диапазон автоматического согласования с сопротивлением нагрузки | 1 – 200 Ом | ||
| Мощность сигнала | максимальная | средняя | минимальная |
| 1 Вт | 0,5 Вт | 0,2 Вт | |
| Время непрерывной работы | 4 ч | 8 ч | 16 ч |
|
Электропитание:
|
|
||
| Степень защиты корпуса | IP42 | ||
| Температура эксплуатации | от -20 до +40 °С | ||
| Габаритные размеры прибора (без сумки) | 180х65х27 мм | ||
| Габаритные размеры сумки | 220х170х70 мм | ||
| Масса прибора (без элементов питания) | 0,2 кг | ||
| Масса прибора (без элементов питания, в сумке) | 0,4 кг | ||
