СВЯЗЬПРИБОР ГК-мини - генератор кабельный для трассо-дефектоискателей ПОИСК

Артикул: GK-mini

Цена: 12 000 ₽
Цена актуальна на 24.05.2024

Доступно под заказ

Средний срок поставки: 2-4 недели

Производство: Связьприбор

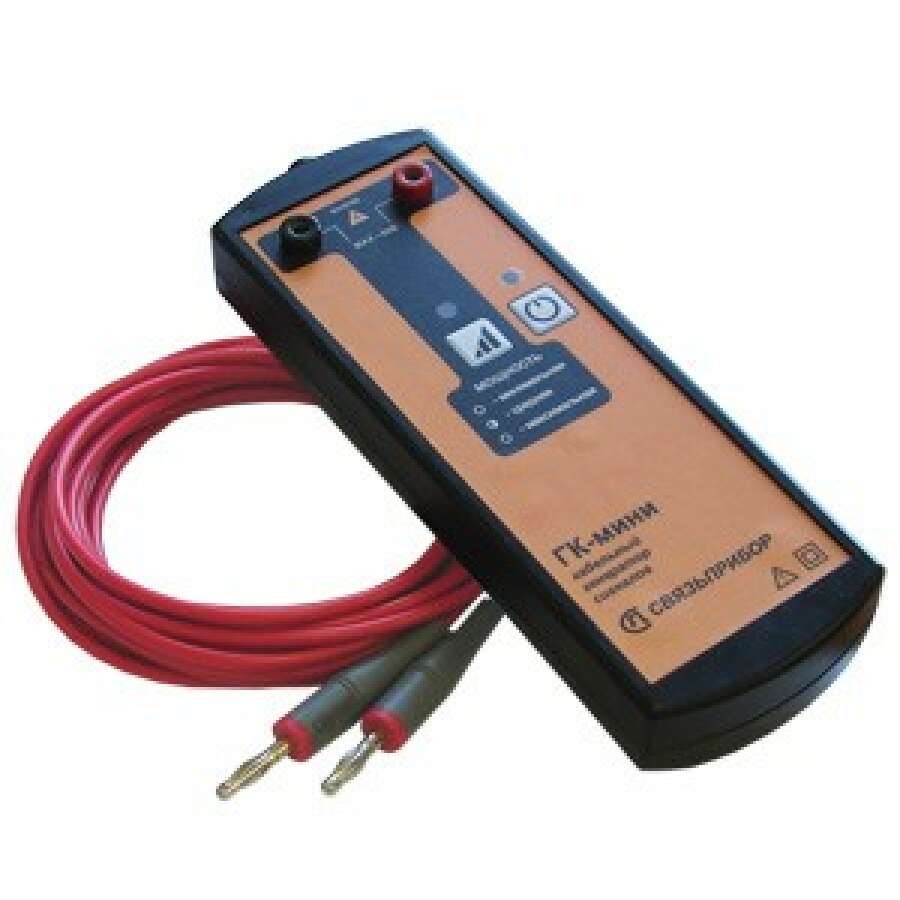

Миниатюрный генератор СВЯЗЬПРИБОР ГК-мини служит для работы с трассоискателями ПОИСК-410 Мастер и ПОИСК-310Д-2М.



Особенности СВЯЗЬПРИБОР ГК-мини

  • Рабочая частота: 2187,5 Гц
  • Предельно простое управление
  • Автоматическое согласование с нагрузкой
  • Легкость, компактность
  • Связные кабели: поддержка всех режимов ВЧ: поиск кабеля, глубина, сила тока, направление
  • Силовые кабели: поддержка всех режимов: поиск кабеля, глубина залегания, сила тока, поиск повреждения оболочки



Применение СВЯЗЬПРИБОР ГК-мини

Генератор ГК-мини предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения:

  • трассы воздушных и кабельных линий связи и радиофикации
  • трассы прокладки металлических тросов и трубопроводов (водо-, нефте- и газопроводов)
  • глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники
  • повреждения изоляции внешних пластмассовых покровов кабелей
  • места обрыва или короткого замыкания (КЗ) жил кабеля
  • места обрыва троса.



Комплект поставки

  • Генератор ГК-мини - 1 шт.
  • Провод для подключения генератора к нагрузке - 1 шт.
  • Сумка для переноски - 1 шт.
  • Руководство по эксплуатации - 1 шт.

Технические характеристики СВЯЗЬПРИБОР ГК-мини

Параметр Значение
Рабочие частоты генератора 2187,5 ± 1 Гц
Периодичность характерного сигнала 1,2 с
Длительность паузы 0,2 с
Диапазон автоматического согласования с сопротивлением нагрузки 1 – 200 Ом
Мощность сигнала максимальная средняя минимальная
1 Вт 0,5 Вт 0,2 Вт
Время непрерывной работы 4 ч 8 ч 16 ч

Электропитание:

  • сетевой адаптер
  • алколайновые батареи или Ni-Mh, 2,0 А/ч аккумуляторы (не входят в комплект)



  • 12 В, 0,5 А
  • 4 шт., тип АА
Степень защиты корпуса IP42
Температура эксплуатации от -20 до +40 °С
Габаритные размеры прибора (без сумки) 180х65х27 мм
Габаритные размеры сумки 220х170х70 мм
Масса прибора (без элементов питания) 0,2 кг
Масса прибора (без элементов питания, в сумке) 0,4 кг
