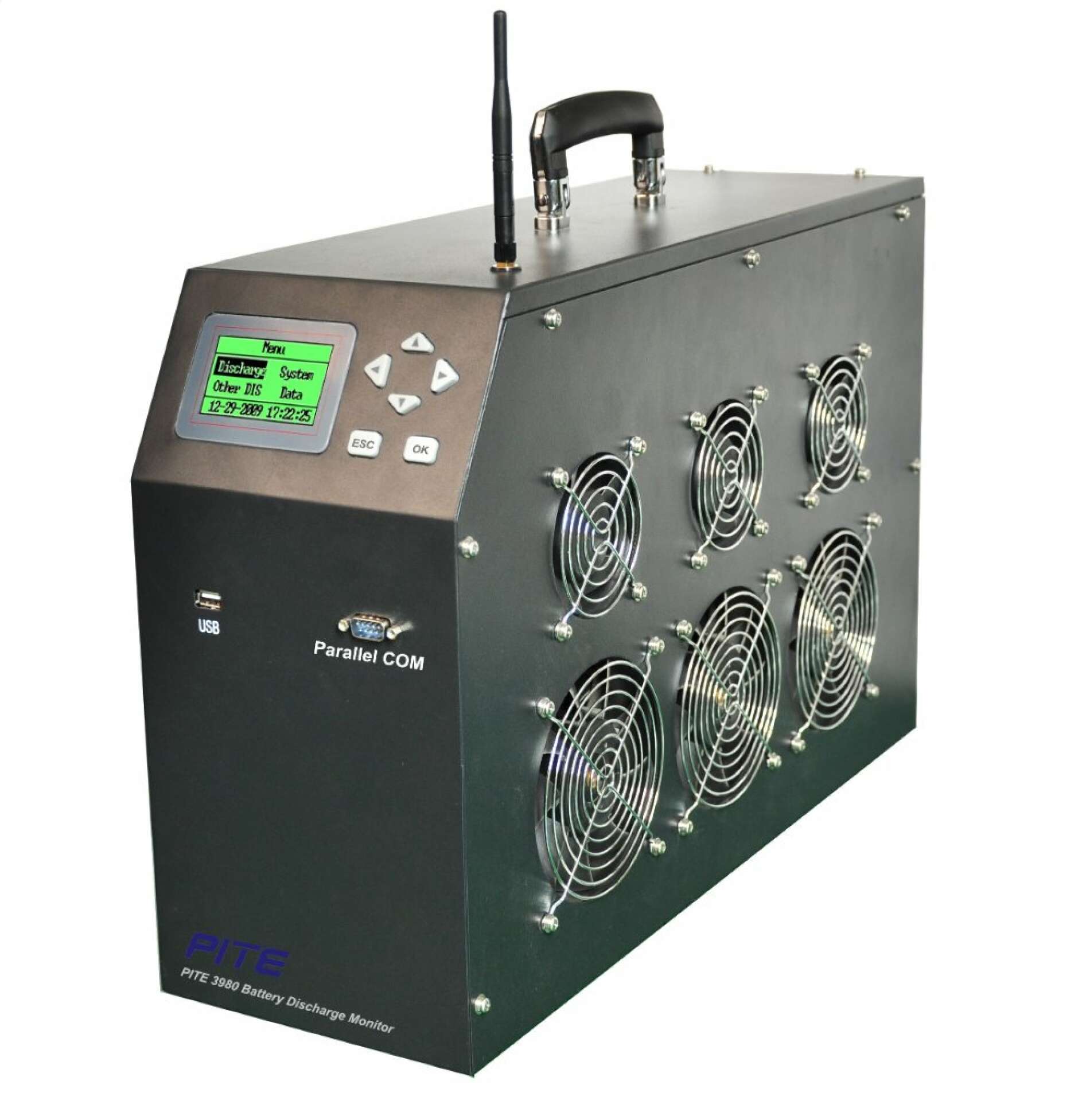

Pite LB-1121 - Блок нагрузки с МСИ

Артикул: PITE-3980-LB1121

Цена: 490 001 ₽
Цена актуальна на 15.06.2024

В наличии: 2

Недоступно под заказ

Производство: PITE

Pite LB-1121 - Блок нагрузки с МСИ (регистратор поэлементного контроля) предназначен для разрядки аккумуляторов, тестирования емкости, обслуживания батарей аккумуляторов, проверки и приемки проектов, а также тестирования нагрузки питания постоянного тока. Обслуживание аккумуляторов требует периодической проверки (например, раз в год). Она предназначена для оценки емкости элементов аккумулятора и принятия решения об их замене. Пользователь оценивает емкость с помощью заряда в одной или нескольких батарей аккумуляторов.

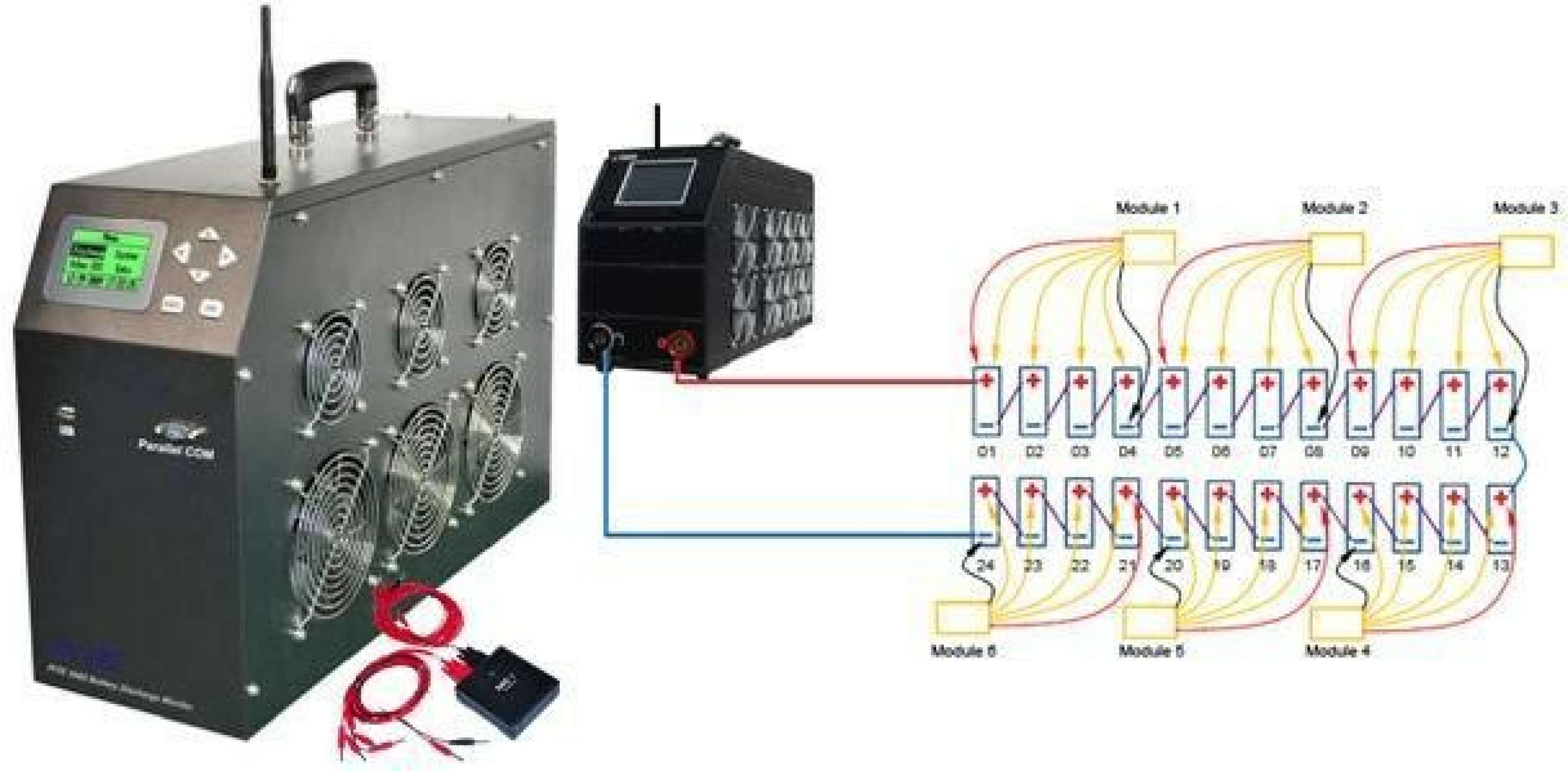

Технология беспроводного обмена данными позволяет через терминал мониторинга непрерывно контролировать и выводить на дисплей в режиме реального времени процесс разрядки всех индивидуальных элементов аккумуляторной батареи. Данные измерения можно считывать непосредственно с экрана инструмента. Кроме того, их можно выгружать на персональный компьютер с помощью внешней памяти USB. Благодаря специальной программе можно проводить полный анализ результатов тестирования и состояния аккумуляторов.



Диапазон разрядки

  • Ток: 0 – 100 А
  • Напряжение: 10 В – 126,5 В (номинальное 110 В), 10 В – 253 В (номинальное 220 В)

Особенности

  • Прочное, компактное, портативное устройство с кейсом для переноски.
  • Беспроводное соединение для контроля процесса разрядки с персонального компьютера.
  • Позволяет установить четыре условия для автоматического отключения разрядки: время разрядки, емкость разрядки, напряжение отключения элемента аккумулятора и суммарное напряжение отключения.
  • Когда напряжение определенных элементов аккумулятора достигает значения отключения, возможно продолжение разрядки.
  • Параллельное подключение двух блоков нагрузки для увеличения возможностей разрядки.
  • Демонстрация напряжения каждого элемента аккумулятора в режиме реального времени.
  • Точные результаты и формы сигнала.
  • Мощная система управления анализом данных.
  • Автоматическая сортировка аккумуляторов во время разрядки.
  • Режимы подачи питания переменного и постоянного тока для разных потребностей.
  • Встроенные функции для демонстрации, управления и разрядки.
  • Цепи защиты, защищающие аккумуляторы от повреждения во время тестирования.
  • Прямое подключение внешней памяти USB для переноса данных на персональный компьютер.
  • Автоматическое сохранение предупреждений, а также данных динамической и статической разрядки.
  • Позволяет тестировать различные типы аккумуляторов в широком спектре напряжений: 24 В, 48 В, 110 В, 220 В и 380 В (в разных моделях).

Комплектация

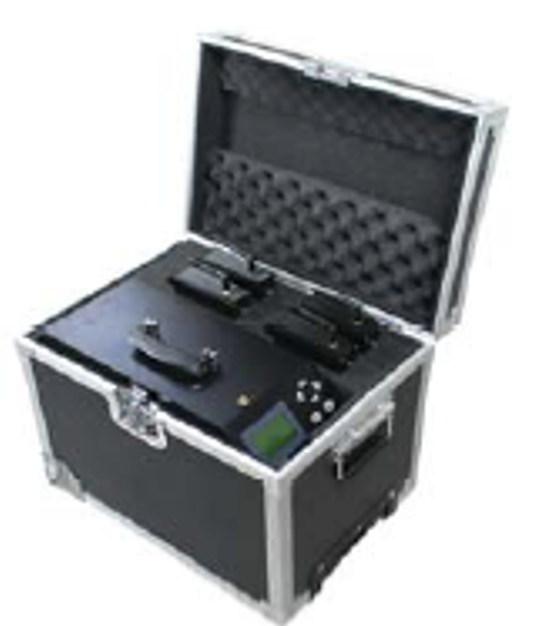

Устройство PITE 3980 в кейсе*

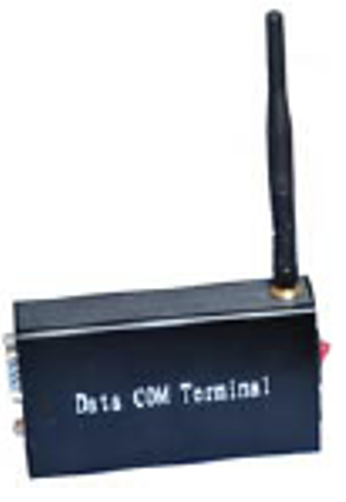

Терминал передачи данных

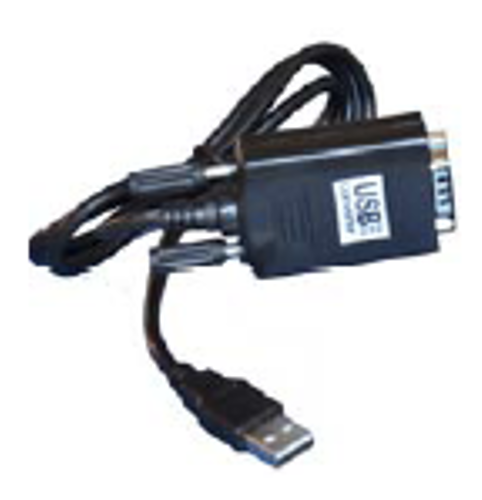

Преобразователь USB-RS232

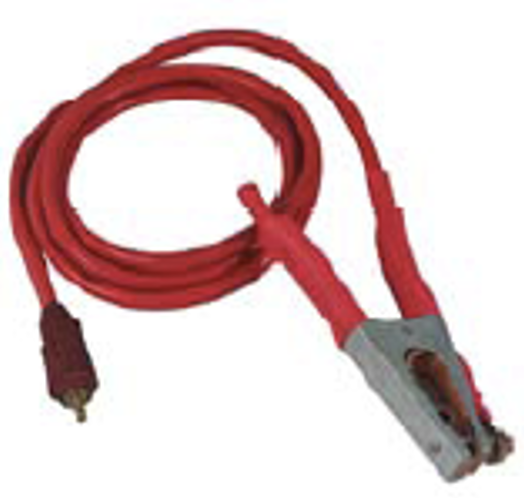

Красный кабель нагрузки

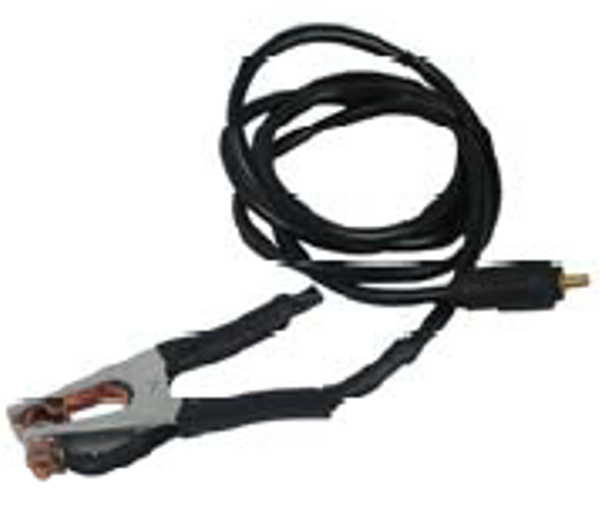

Черный кабель нагрузки

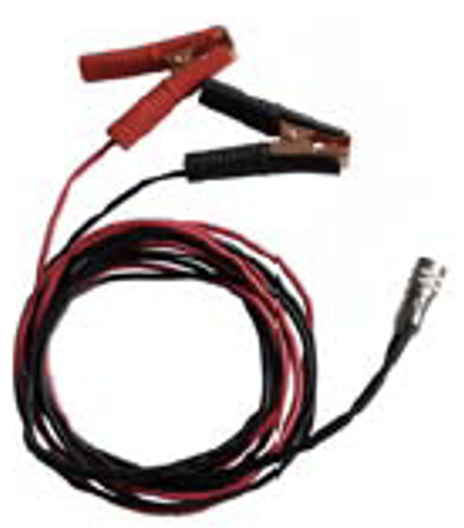

Провод тестирования напряжения с двумя зажимами

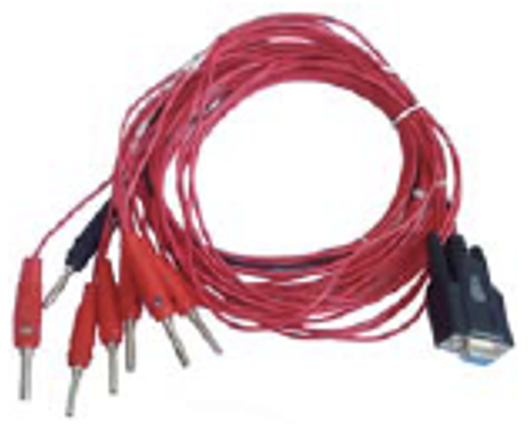

Провода сбора данных, семь проводов (приобретаются отдельно с DAC)

Провода сбора данных, три провода (приобретаются отдельно с DAC)

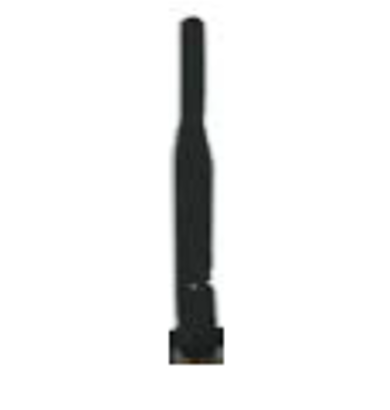

Антенна (для главного блока)

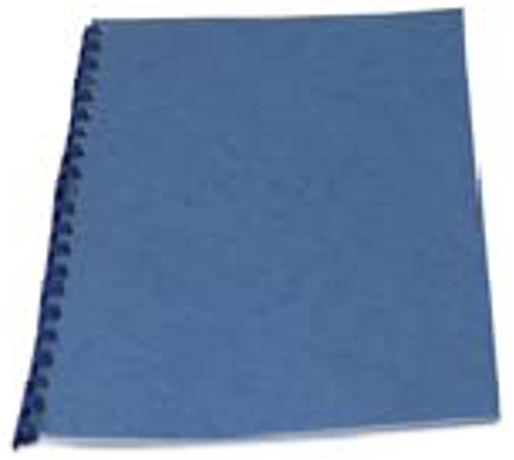

Руководство пользователя

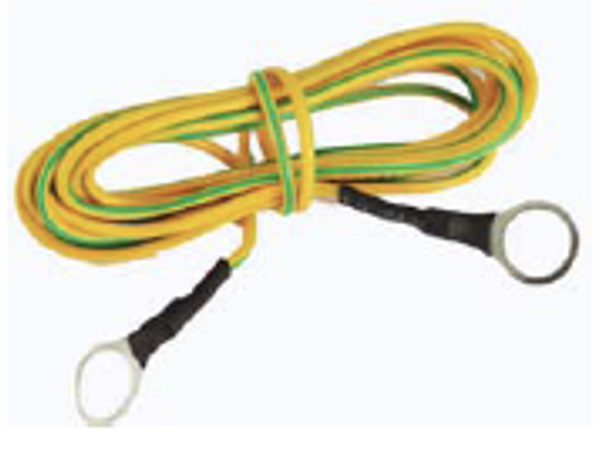

Провод заземления

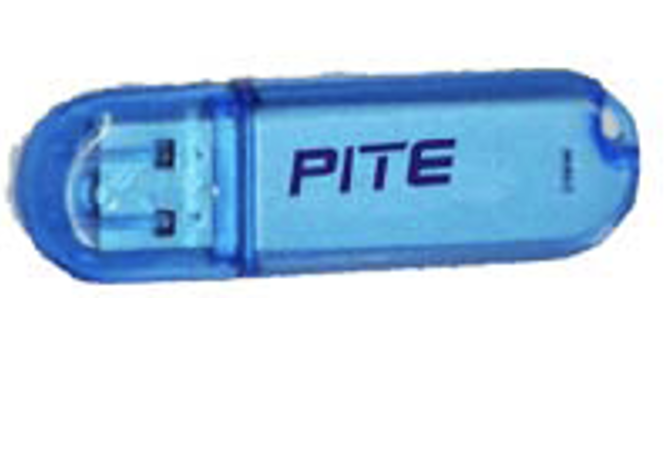

Внешняя память USB

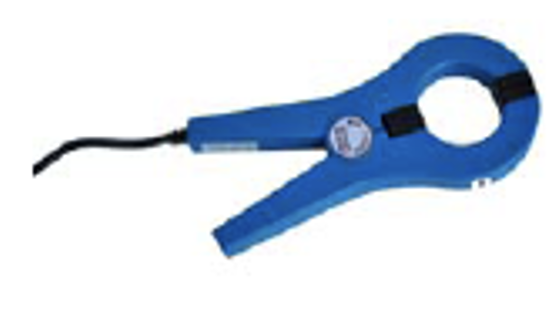

Токоизмерительные клещи (приобретаются отдельно)

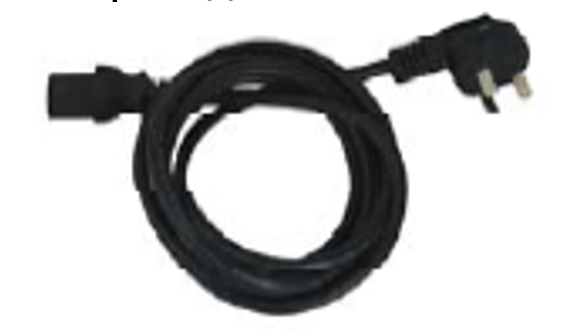

Кабель электропитания 220 В

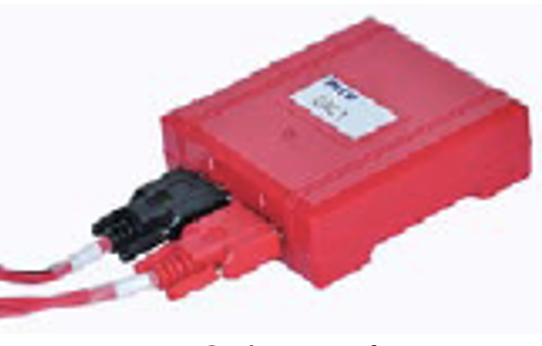

Модуль DAC (приобретается отдельно)

Источник электропитания

220 В/110 В переменного или постоянного (от аккумулятора) тока, 50/60 Гц

Ток разрядки

Погрешность 1%, разрешение 0,1 А или 0,5%

Диапазон напряжений разрядки

10 В – 126,5 В (номинальное 110 В)

10 В – 253 В (номинальное 220 В)

Погрешность напряжения

0,5%

Интервал выборки

5 секунд – 1 минута

Жидкокристаллический дисплей

128 х 64 пикселя

Связь

USB

Температура

C ~ 40°C

Относительная влажность

5% 90%

Маркировка CE

Стандарты EMC:

EN55022:2006

EN55024:1998+A1:2001+A2:2003

EN61000-3-2: 2006

EN61000-3-3:1995+A1:2001+A2:2005

Габариты (главный блок)*

603 х 400 х 740 мм (размер XL)

Масса (главный блок)*

43 кг (размер XL)

Подготовка к измерению

  1. Наденьте необходимую защитную одежду.

  2. Подключите кабель электропитания (при подаче питания от электрической розетки).

  3. Подключите тестовые провода.

  4. Включите питание блока нагрузки.

Начало измерения

  1. Выберите режим измерения.

  2. Считайте выведенные на дисплей результаты.

Завершение измерения

  1. Отсоедините тестовые провода от объекта измерения.

  2. Выключите питание устройства.

  3. Отсоедините кабель электропитания.

Выгрузка данных

Измерение данных

  1. Для выгрузки данных измерения на персональный компьютер воспользуйтесь внешней памятью USB.

  2. Обрабатывайте данные на компьютере.

Скачать инструкцию
PITE 3980 User Manual New - RUS.pdf
