СВЯЗЬПРИБОР X-410 Master - отборник кабеля

Артикул: SP-X410

Цена: 20 000 ₽
Цена актуальна на 03.10.2024

Доступно под заказ

Средний срок поставки: 2-4 недели

Производство: Связьприбор

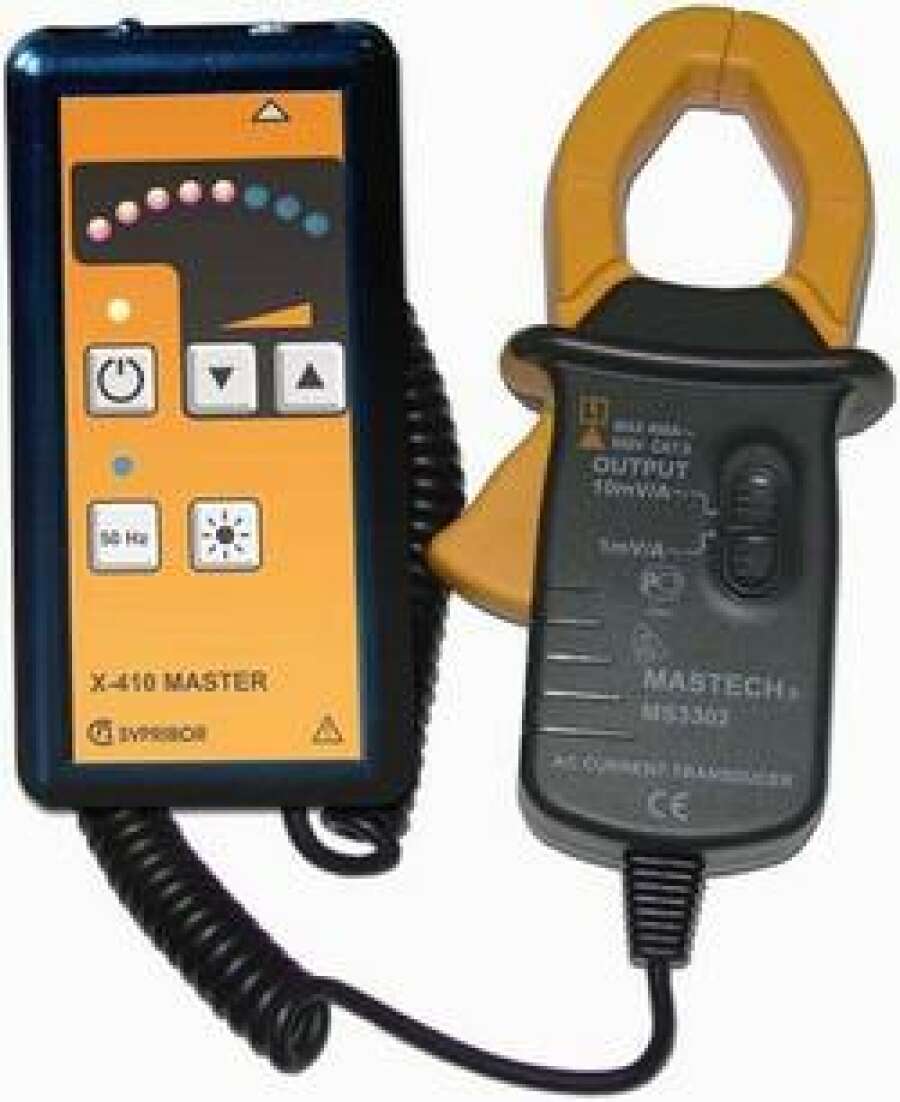

СВЯЗЬПРИБОР X-410 Master служит для отбора "своего" кабеля из пучка. Комплект состоит из приёмника Х-410 Master с частотой 2 187,5 Гц и внешних клещей (29 мм). Приёмник работает в комплекте с генератором ГК-310А-2, ГК-мини или другим генератором с частотой 2 187,5 Гц.

Прибор имеет встроенную подсветку для работы в колодцах и шахтах.

Отборник Х-410 Master применяется для отбора кабеля и поиска повреждений в зданиях или колодцах:

  • как опция к ПОИСК 510 MASTER / ПОИСК-410 Мастер
  • как автономный комплект с генератором ГК-мини.



Отбор «своего» кабеля в пучке кабелей

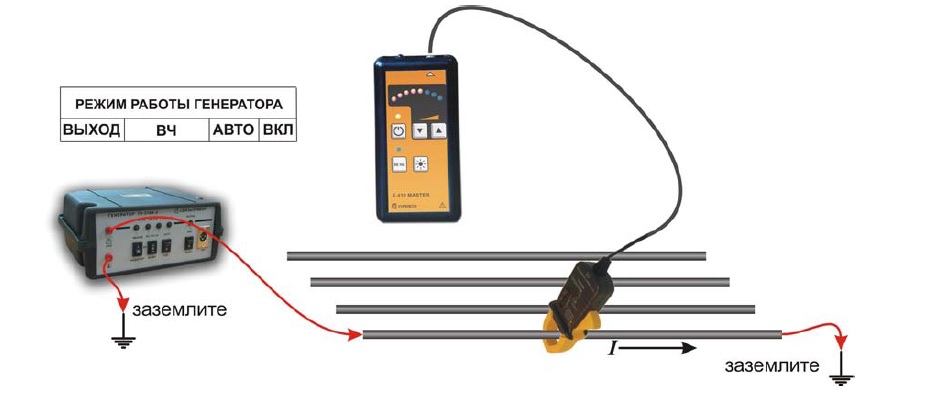

Отбор кабеля производят по сигналу генератора ГК-310А-2 или ГК-мини. Генератор подключают к жиле или экрану (оболочке) кабеля, которые заземлены на дальнем конце. Другой вывод генератора подключают к земле. Сигнал от генератора протекает по жиле (экрану) на землю через заземление на дальнем конце и через емкость "экран-земля". По соседним заземленным кабелям часть тока возвращается на станцию к генератору.

Отбор производят в режиме генератора «ВЧ» или «ВЧ-ПАУЗА» (2 187,5 Гц).

После включения приемника Х-410 Master необходимо зафиксировать на кабеле измерительные клещи-отборник (КО-29). При необходимости нужно отрегулировать уровень сигнала. Кабель, подключенный к генератору, заметно отличается по амплитуде сигнала. Сравнение проводится на одном уровне усиления.

Бесконтактное подключение генератора

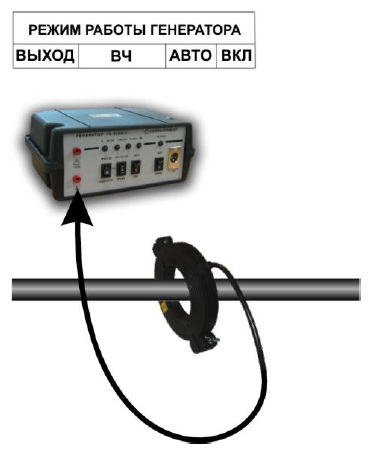

Если подключение к кабелю затруднено (например, силовой кабель под напряжением), удобно подать в кабель сигнал генератора через клещи-индуктор. Сигнал будет возбуждаться в контуре "экран-земля" и протекать через заземление экрана (или металлической оболочки) кабеля. Даже если кабель не заземлен, сигнал будет протекать на землю через емкость "жила-земля", "экран-земля". При бесконтактном подключении используется режим генератора «ВЧ» или «ВЧ-ПАУЗА».



Комплект поставки

  • Приёмник Х-410 MASTER - 1 шт.
  • Клещи (29 мм) - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сумка - 1 шт.

Технические характеристики СВЯЗЬПРИБОР X-410 Master

Параметр Значение
Активная частота 2187 ± 1 Гц
Полоса пропускания по уровню –3 дБ (не более) 30 Гц
Время непрерывной работы (не менее) 20 ч
Электропитание
  • алколайновые батареи типа АА (2 шт.)
  • аккумуляторные батареи NiMh 2,3 А/ч (2 шт.)
Степень защиты корпуса IP42
Температура эксплуатации от +5 до +40 °С
Габаритные размеры прибора 135х70х24 мм
Масса прибора (включая элементы питания) 0,20 кг
