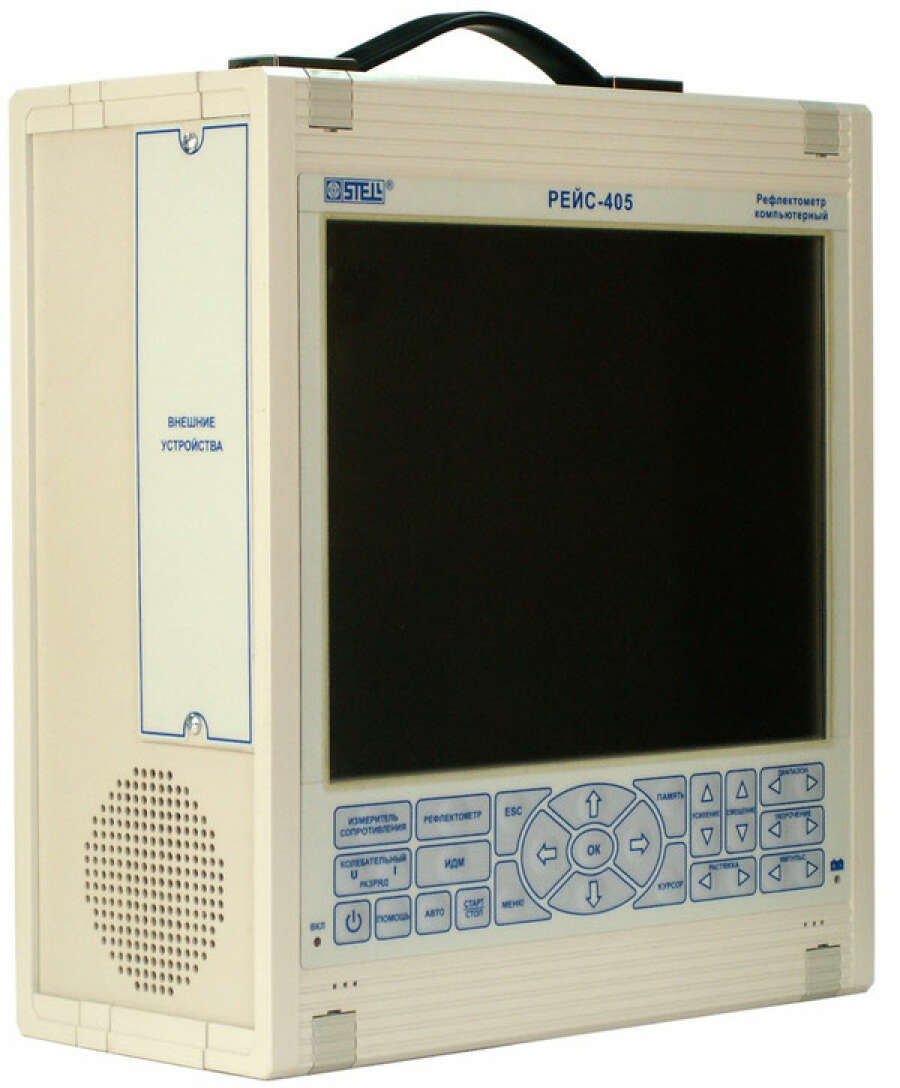

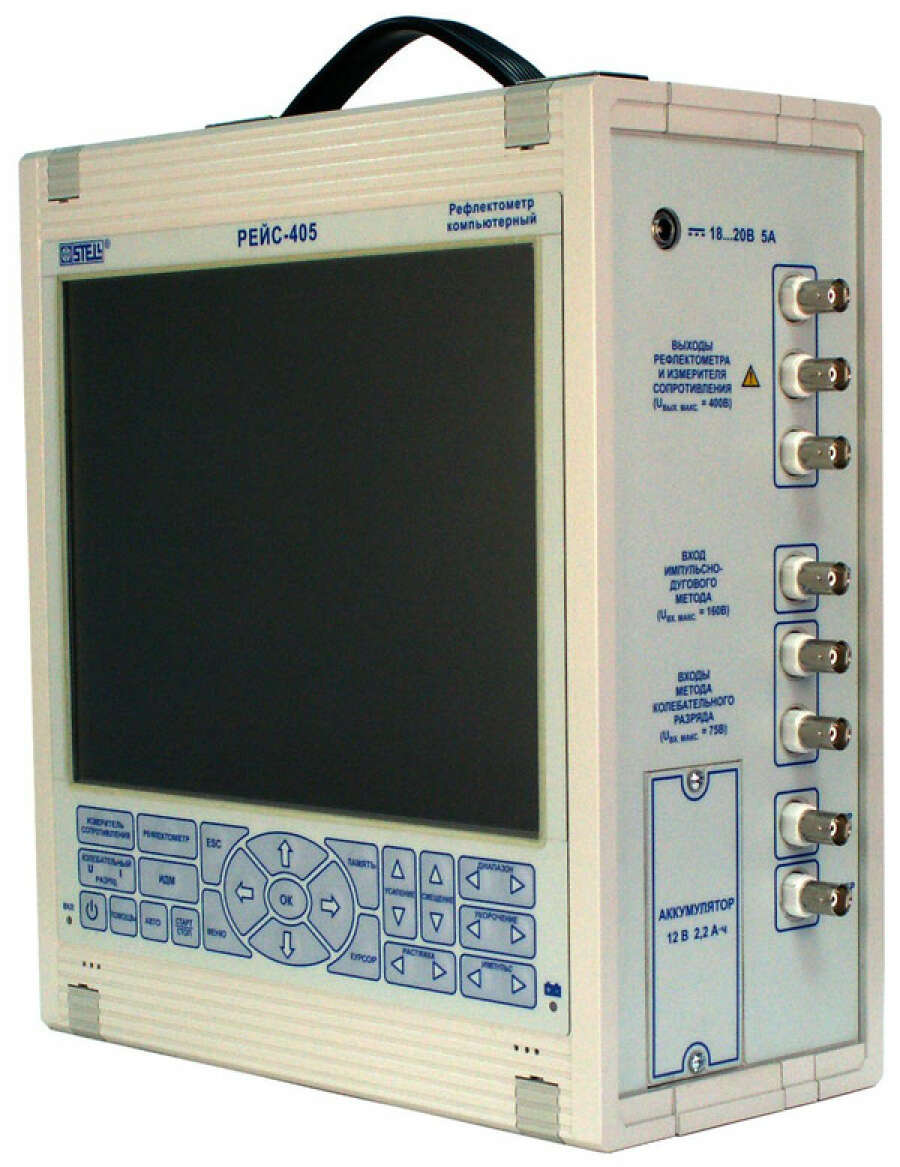

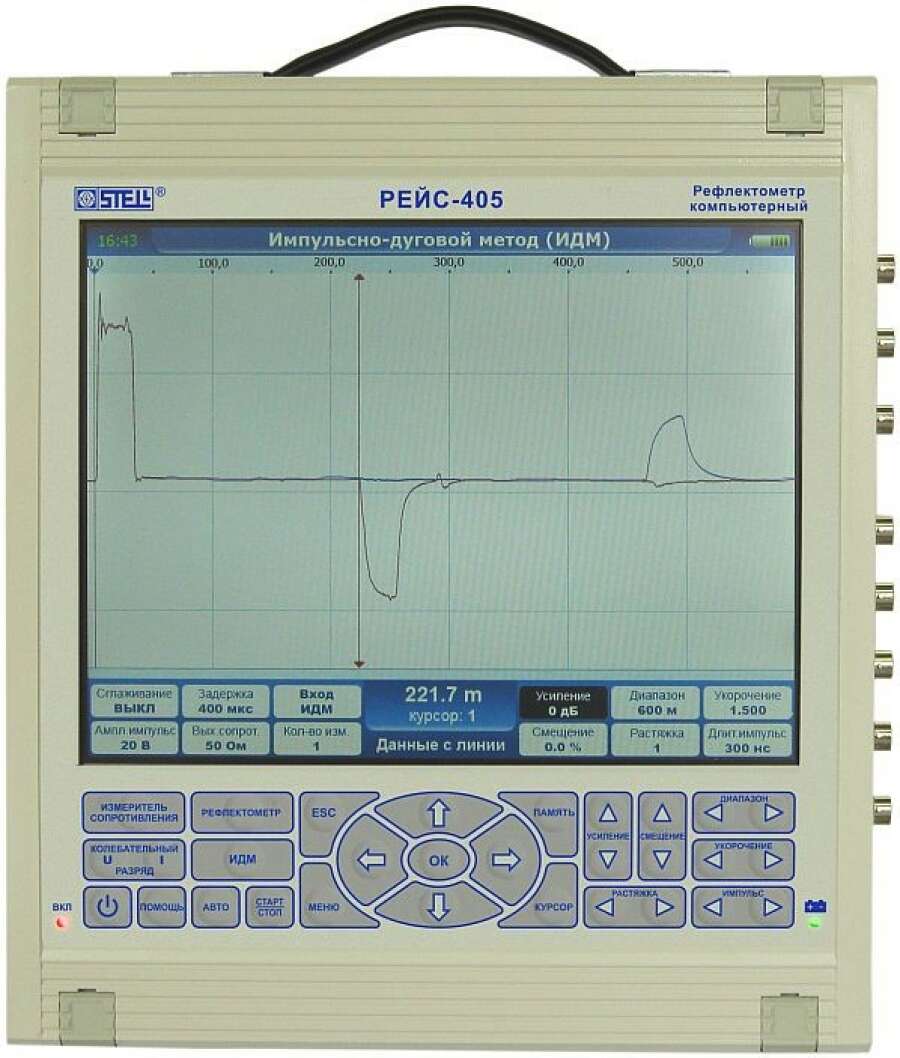

СТЭЛЛ РЕЙС-405 - рефлектометр компьютерный
Артикул: REIS-405
Цена:
477 225 ₽
Цена актуальна на 19.04.2024
Средний срок поставки: 2-4 недели
Производство: НПП "СТЭЛЛ"
Мощный и компактный компьютерный рефлектометр СТЭЛЛ РЕЙС-405 применяется для определения мест повреждений в силовых кабельных линиях. Прибор высокоэффективен при использовании в составе электротехнической лаборатории.
Особенности СТЭЛЛ РЕЙС-405

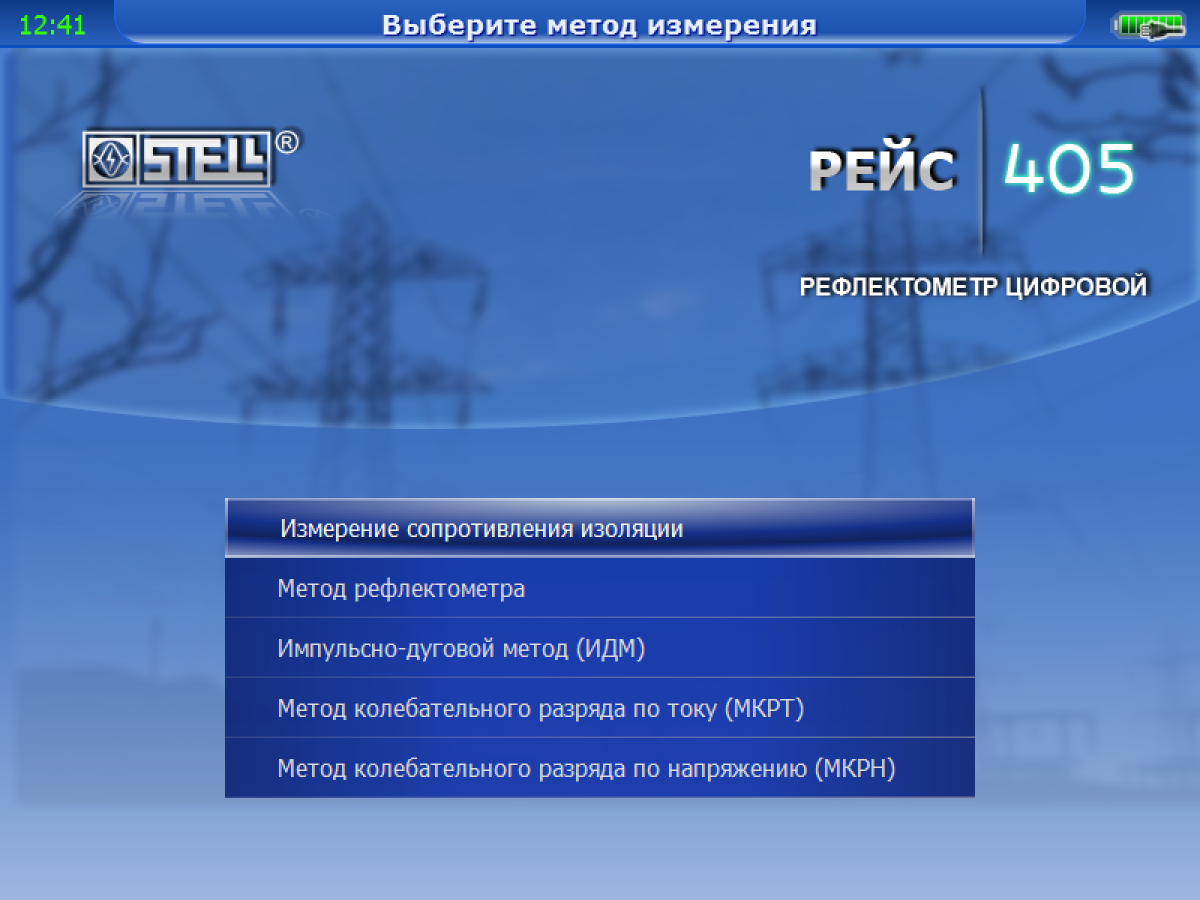

- Прибор выполнен в виде моноблока и является измерительной системой, которая объединяет в себе четыре измерительных прибора:
- рефлектометр для металлических кабельных и воздушных линий,
- измеритель сопротивления изоляции,
- измеритель по импульсно-дуговому методу,
- измеритель по методу колебательного разряда
- Большой встроенный цветной дисплей TFT-экран (диагональ 10,4”) с разрешением 800х600 точек
- Возможность подключения внешнего стандартного монитора любого размера и с разрешением до 2048x1536 точек, через стандартный VGA разъем
- Программное управление выходным сопротивлением
- Мощный зондирующий сигнал
- Увеличенный диапазон измерения расстояния: до 250 км
- Максимальная амплитуда зондирующего сигнала: 120 В
- Максимальное перекрываемое затухание: 95 дБ
- Частота дискретизации входного сигнала: 200 МГц
- Большой объем встроенного запоминающего устройства для энергонезависимого сохранения измеренных рефлектограмм и импульсных характеристик
- Возможность легкого сохранения измеренной информации непосредственно на USB Flash-накопителе пользователя
- При подключении к прибору РЕЙС-405 стандартной компьютерной USB-клавиатуры и «мыши», открывается возможность выполнять текстовое и графическое редактирование материалов пользователя
- Возможность непосредственного подключения к прибору РЕЙС-405 различных устройств, в том числе принтера для распечатки результатов измерений
- Наличие автономного питания (встроенный аккумулятор), работоспособность как от промышленной сети переменного тока, так и от бортовой сети автомобиля
- Простой, интуитивно понятный интерфейс
- Прямое управление параметрами
- Имеет относительно небольшой вес и удобное расположение органов управления и подключения
- Предназначен для использования как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях
- Может быть использован для измерения и других типов линий с металлическими проводниками
Комплект поставки
- Рефлектометр компьютерный РЕЙС-405 - 1 шт.
- Кабель соединительный - 3 шт.
- Кабель присоединительный (2 метра) - 3 шт.
- Кабель присоединительный (3 метра) - 3 шт.
- Тройник (для поверки) - 1 шт.
- Нагрузка (для поверки) - 1 шт.
- Сетевой адаптер - 1 шт.
- Кейс (для переноса) - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Формуляр - 1 шт.
Технические характеристики СТЭЛЛ РЕЙС-405

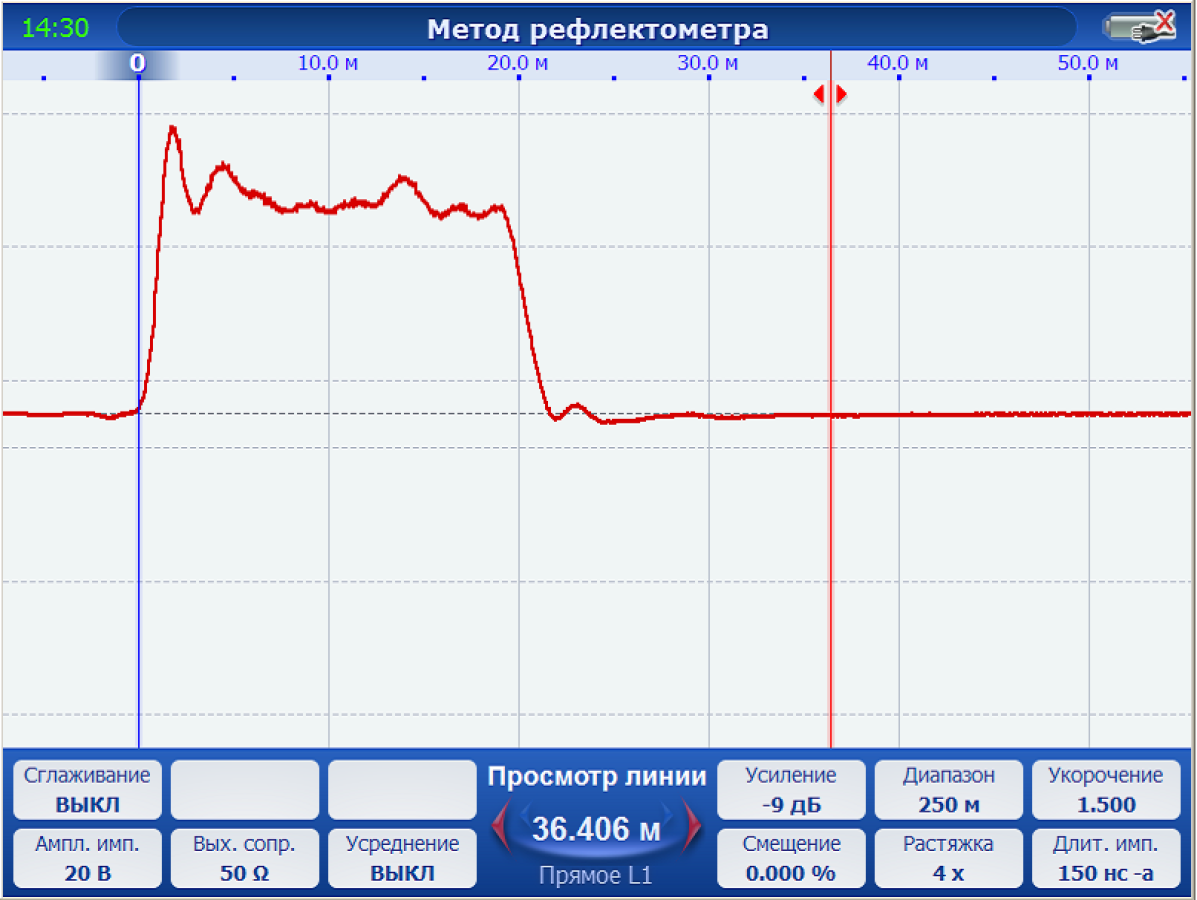

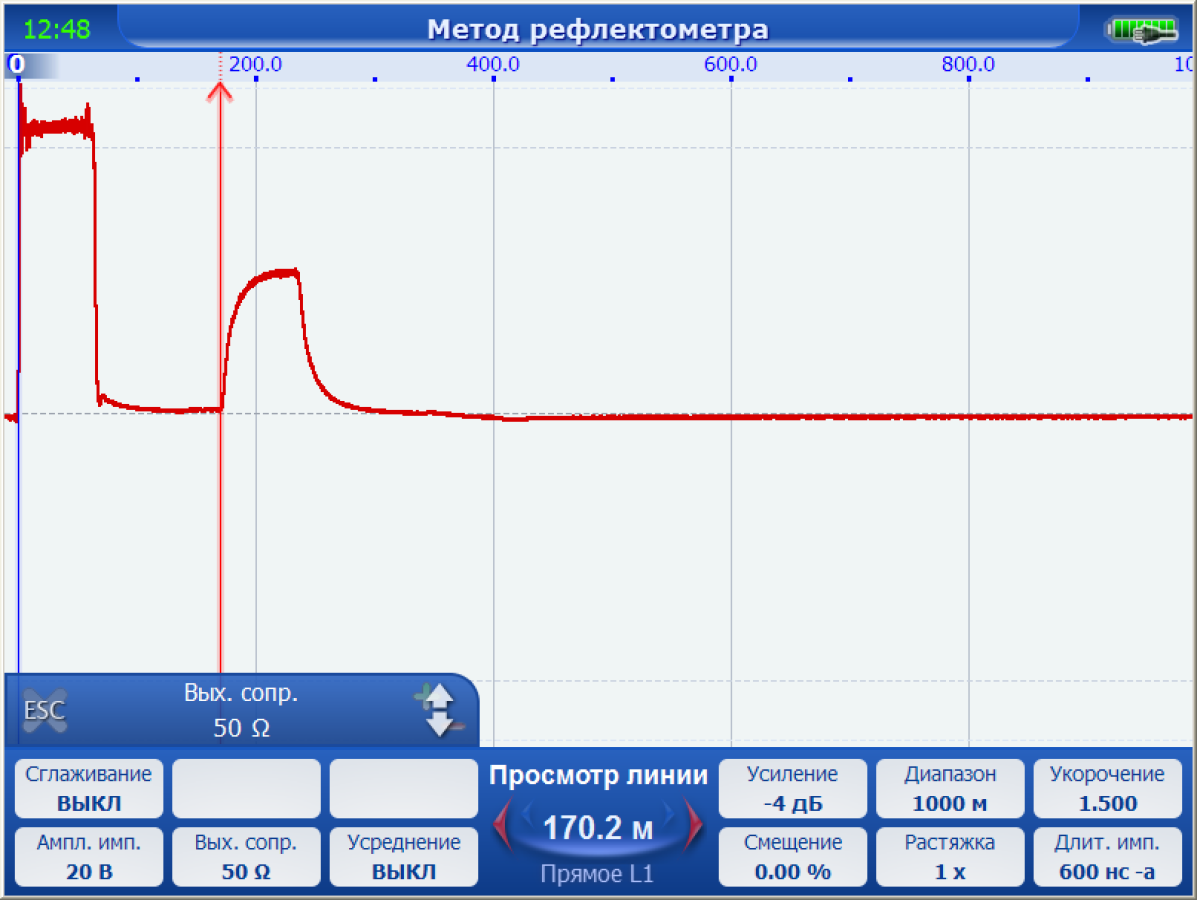

| Режим "МЕТОД РЕФЛЕКТОМЕТРА" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
минимальный диапазон: 250 м |
| максимальный диапазон: 250 000 м | |
| Коэффициент укорочения | установка или измерение в пределах 1,00...7,00 |
| встроенная таблица | |
| Зондирующие сигналы | амплитуда 25 В...120 В |
| длительность от 100 нс до 300 мкс | |
| Выходное сопротивление | 10...1000 Ом, программно-регулируемое, с отображением величины на экране |
| Инструментальная погрешность измерения расстояния | не более 0,1 % |
| Система отсчета расстояния | при помощи вертикальных курсоров |
| Режимы измерения | прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1, вход L2, вход L3 |
| сравнение - наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3) | |
| раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3) | |
| разность – отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память) | |
| Растяжка | возможность растяжки выбранного участка рефлектограммы |
| Память | возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти |
| Отстройка от аддитивных помех и шумов | усреднение посредством цифрового накопления, фильтрация сигналов |
| Отстройка от синхронных помех | при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля) |
| при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля) | |
| Эквивалентная (эффективная) частота дискретизации | 3,2 Гц |
| Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
минимальный диапазон: 250 м |
| максимальный диапазон: 250 000 м | |
| Максимальная амплитуда входных сигналов | 50 В |
| Входное сопротивление по волновому входу | 300 Ом |
| Инструментальная погрешность измерения расстояния | не более 0,1 % |
| Усиление | от –18 до +74 дБ |
| Режимы работы | просмотр линии |
| ожидание разряда | |
| автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти) | |
| Частота дискретизации | 200 МГц |
| Подключение к линии (при методе колебательного разряда) | через присоединительное устройство по напряжению или по току |

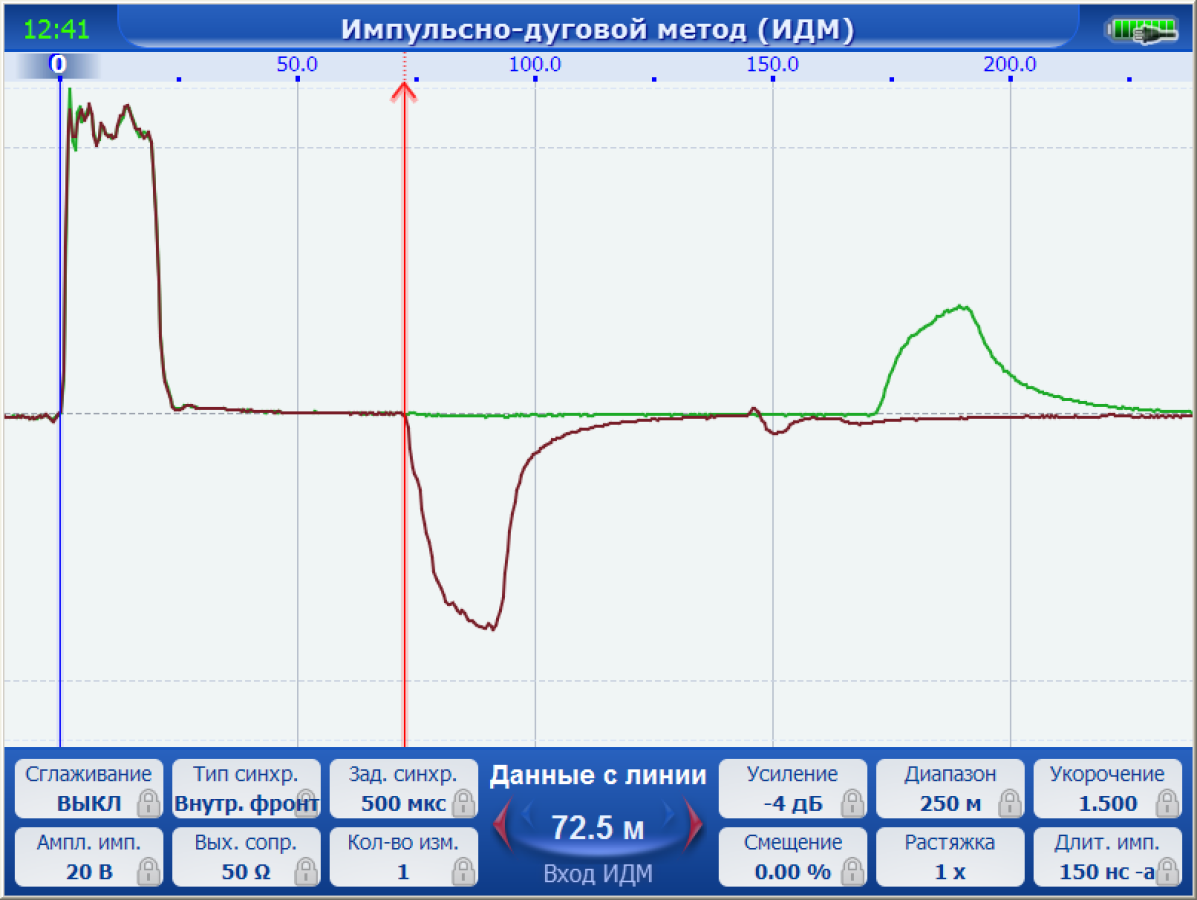

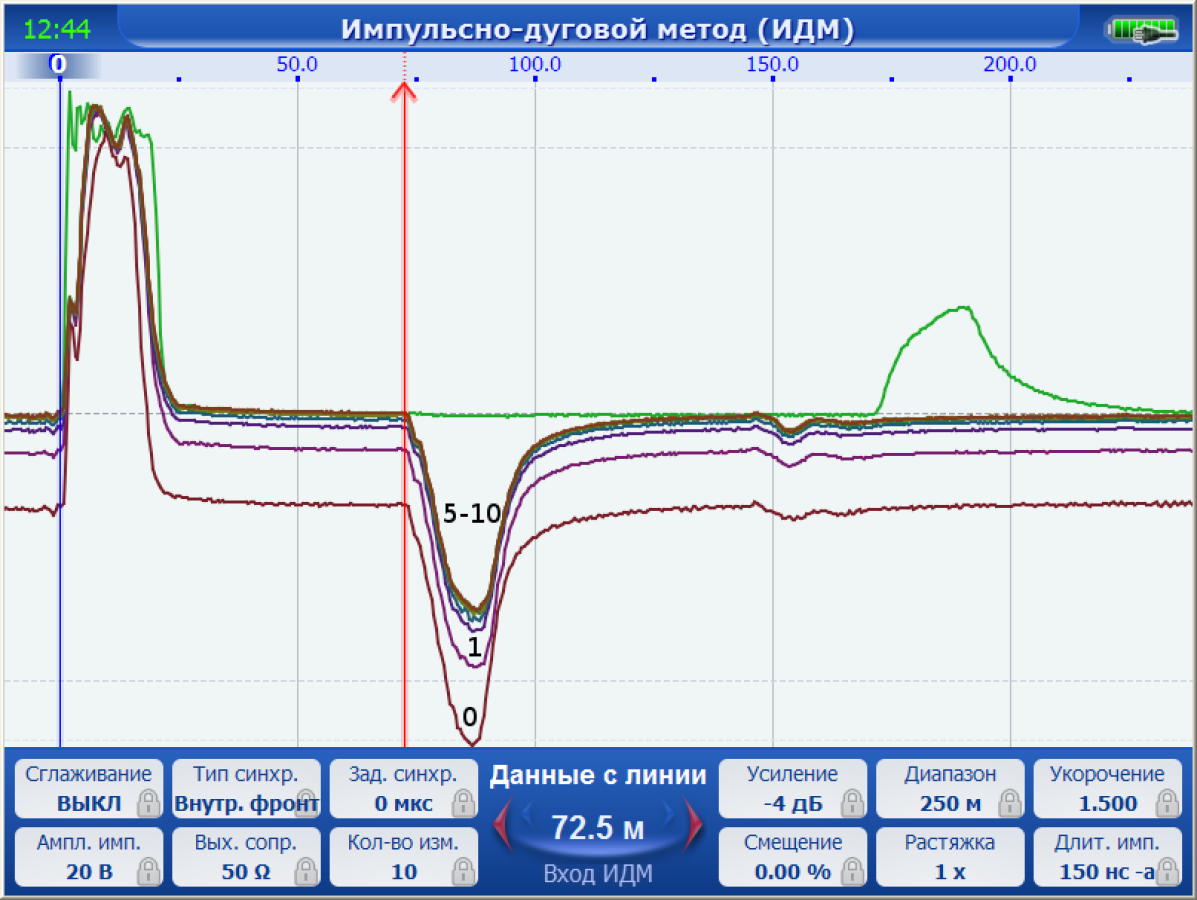

| Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД" | |
| Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) |
минимальный диапазон: 250 м |

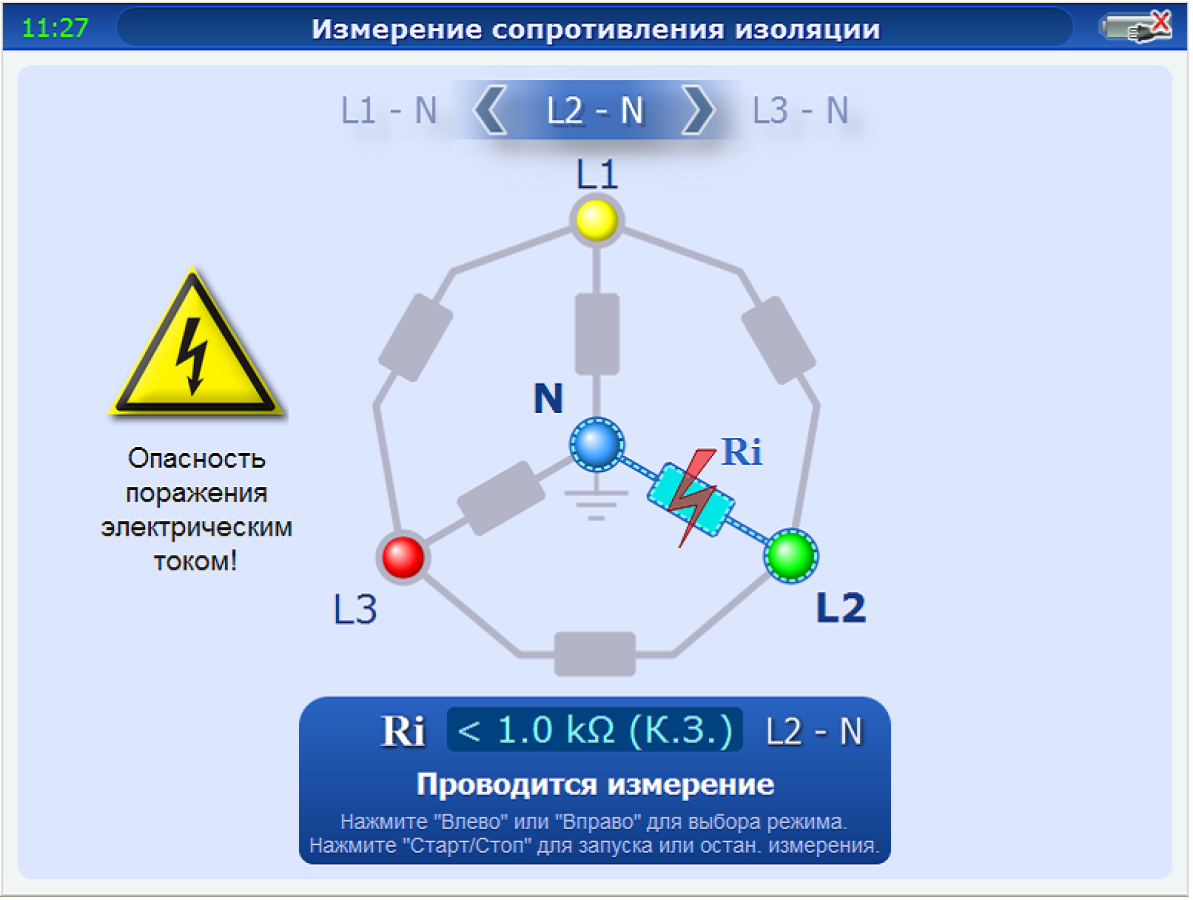

| максимальный диапазон: 250 000 м | |
| Диапазон амплитуд входных сигналов (периодических и однократных) на входе | 0,002 … 120 В (без присоединительного устройства напряжения) |
| Инструментальная погрешность измерения расстояния | не более 0,1 % |
| Усиление | от –18 до +74 дБ |
| Режимы работы | просмотр линии |
| ожидание разряда | |
| автозапуск (с возможностью автоматического рефлектограмм в памяти) | |
| два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе) | |
| Частота дискретизации | 200 МГц |
| Режим "МЕТОД ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ" | |
| Измеряемое сопротивление | минимальное: не более 1 кОм |
| максимальное: не менее 1 ГОм | |
| Измерительное напряжение | 400 В |
| Инструментальная погрешность измерения | не более 5 % |
| Режимы измерения | L1-L2, L1-L3, L2-L3, L1-броня, L2-броня, L3-броня |
| Общие характеристики | |
| Отображение информации | рефлектограммы и результаты обработки отображаются в графическом виде на цветном TFT экране размером 10,4'' |
| режимы, параметры и информация - в алфавитно-цифровом и символьном виде | |
| Питание |
|
| Температура эксплуатации | от 0 до +50 °С |
| Габаритные размеры (ШxВxГ) | 270 x 300 x 122 мм |
| Масса | 7,5 кг |
