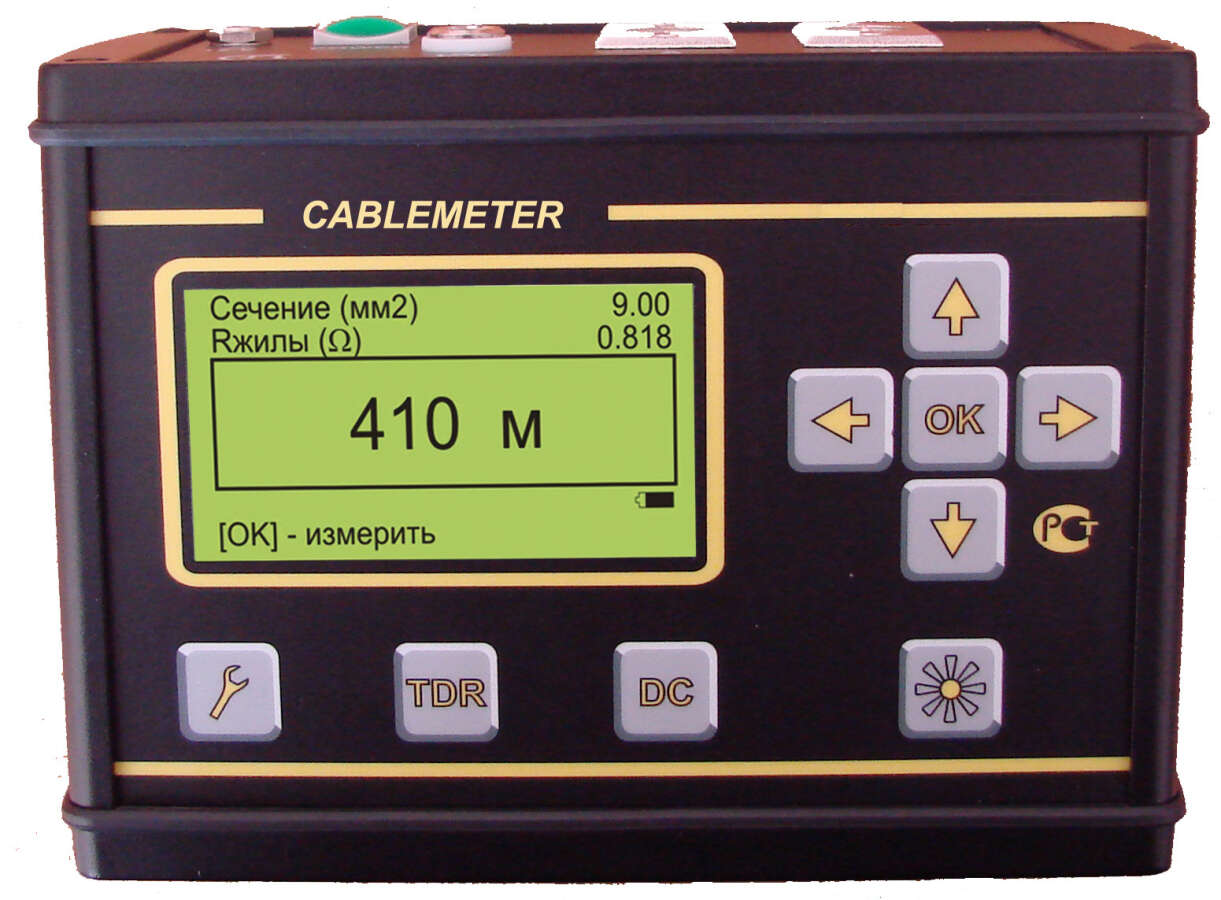

СВЯЗЬПРИБОР CableMeter E - прибор для измерения длины кабеля с опцией измерения проложенного кабеля

Артикул: 3-20-7042-2

Цена: 54 000 ₽
Цена актуальна на 21.11.2024

Доступно под заказ

Средний срок поставки: 8-9 недель

Производство: Связьприбор

Кабельный прибор СВЯЗЬПРИБОР CableMeter E - это рефлектометр для всех типов силовых кабелей плюс мостовой измеритель с разрешением 0,001 Ом, который позволяет проводить:

измерение длины кабеля в бухте
измерение длины проложенного (подземного) кабеля
сравнение погонного сопротивления с ГОСТ (приемка)
приемку кабеля.

Особенности СВЯЗЬПРИБОР CableMeter E

Прибор использует для измерений два метода:
- DC-метод: по сопротивлению жилы на постоянном токе
- TDR-метод: на основе рефлектометра
Высокая точность за счет 4-х проводной схемы измерений
Опция измерения проложенного кабеля использует 3-жильную измерительную схему, когда на дальнем конце замыкают 3 жилы проложенного кабеля. Это позволяет избежать ошибки, связанной с качеством контактов и сечением перемычки
Конструкция сумки предусматривает возможность подключения разъемов, не вынимая прибор из сумки
Энергонезависимая встроенная память позволяет хранить список из 999 кабелей, проводов, шнуров с их характеристиками и до 100 результатов измерений по каждому их них
Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры.
CableMeter E позволяет измерять:
- длину кабеля в бухте и проложенного кабеля
- погонное сопротивление жилы кабеля
- площадь сечения токопроводящей жилы
- скорость распространения электромагнитных волн вдоль кабеля
- расстояние до локального изменения волнового сопротивления кабеля
Мостовые измерения:
- датчик температуры, компенсация температуры
- возможность измерения кабелей сечением 0,05 – 500 кв.мм
- задание любых диаметров и сечения жилы
- измерение сечения жилы, коэффициента укорочения.

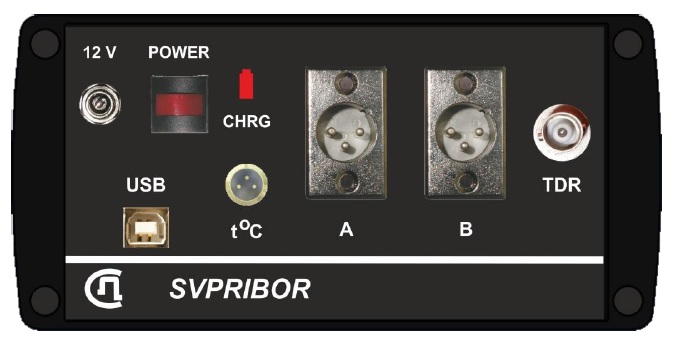

Панель разъемов СВЯЗЬПРИБОР CableMeter E

Обозначения:

«12 В» - разъем для подключения внешнего питания
«POWER» - кнопка включения (выключения) питания
«t°С» - разъем для подключения датчика температуры
«A», «B» - разъемы для подключения измерительных проводов для DC метода
«TDR» – разъем для подключения измерительных проводов для TDR метода
«CHRG» - индикатор процесса заряда аккумулятора (Charge)
«USB» - разъем USB для связи с компьютером

Комплект поставки

Прибор CableMeter E - 1 шт.
Датчик температуры - 1 шт.
Сумка для переноски - 1 шт.
Набор проводов - 1 шт.
Сетевой адаптер - 1 шт.
Аккумулятор (встроенный в прибор) - 1 шт.
Программное обеспечение - 1 шт.
Руководство по эксплуатации - 1 шт.

Технические характеристики СВЯЗЬПРИБОР CableMeter E

Параметр	Значение
DC метод
Диапазон измерения сопротивления	0 – 2000 Ом
Разрешение по сопротивлению	1 мкОм
Максимальный измерительный ток	не менее 1,5 А
Компенсация термо-ЭДС	автоматическое изменение направление тока в соответствии с ГОСТ 7229-76
Погрешность измерения сопротивления	в диапазоне от 0 до 1 Ом: 0,3% + 1 младшая единица + 5 мкОм в диапазоне от 1 до 2000 Ом: 0,1% + 1 младшая единица
Диапазон измерения длины	0 – 10000 м
Погрешность измерения длины	(0,1 % + 1 младшая единица)
Сечение жилы	0,001 – 490 мм²
Погонное сопротивление	0,0200 – 999,0 Ом/км
TDR метод
Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5	30, 60, 120, 250, 500, 1000, 2 000, 5 000, 10 000, 20 000, 30 000 м
Максимальная погрешность определения расстояния¹	1%
Амплитуда зондирующего импульса	не менее 10 В
Диапазон установки коэффициента укорочения	1-7
Общие характеристики
Питание прибора	встроенный аккумулятор Li-Ion 7,2В 4,4 А/ч
Время заряда аккумуляторной батареи	4 ч
Потребляемая мощность	не более 5 Вт
Размер экрана	160x80 мм
Габаритные размеры	130х170х85 мм
Вес	1,3 кг
Условия эксплуатации приборов
Температура окружающего воздуха	от -20 до +50°С
Относительная влажность воздуха	не более 90% при 30°С
Атмосферное давление	от 86 до 106 кПа

_______________

¹ Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. В этом случае ошибка определяется разрешением графического экрана.

Основные функции СВЯЗЬПРИБОР CableMeter E

В приборе CableMeter E реализованы два метода:

DC метод

измерение сопротивления токопроводящей жилы на постоянном токе и определение по нему длины кабеля

TDR метод

измерение длины кабеля рефлектометром по отражению импульса от конца кабеля

DC метод предназначен для измерения:

длины кабеля
сечения токопроводящих жил
погонного сопротивления, приведенного к 20°С
точного измерения сопротивления
определения соответствия кабеля ГОСТ 22483-77

TDR методом измеряют:

длину кабеля
расстояние до места неоднородности волнового сопротивления
скорость распространения электромагнитных волн вдоль кабеля (коэффициент укорочения)
