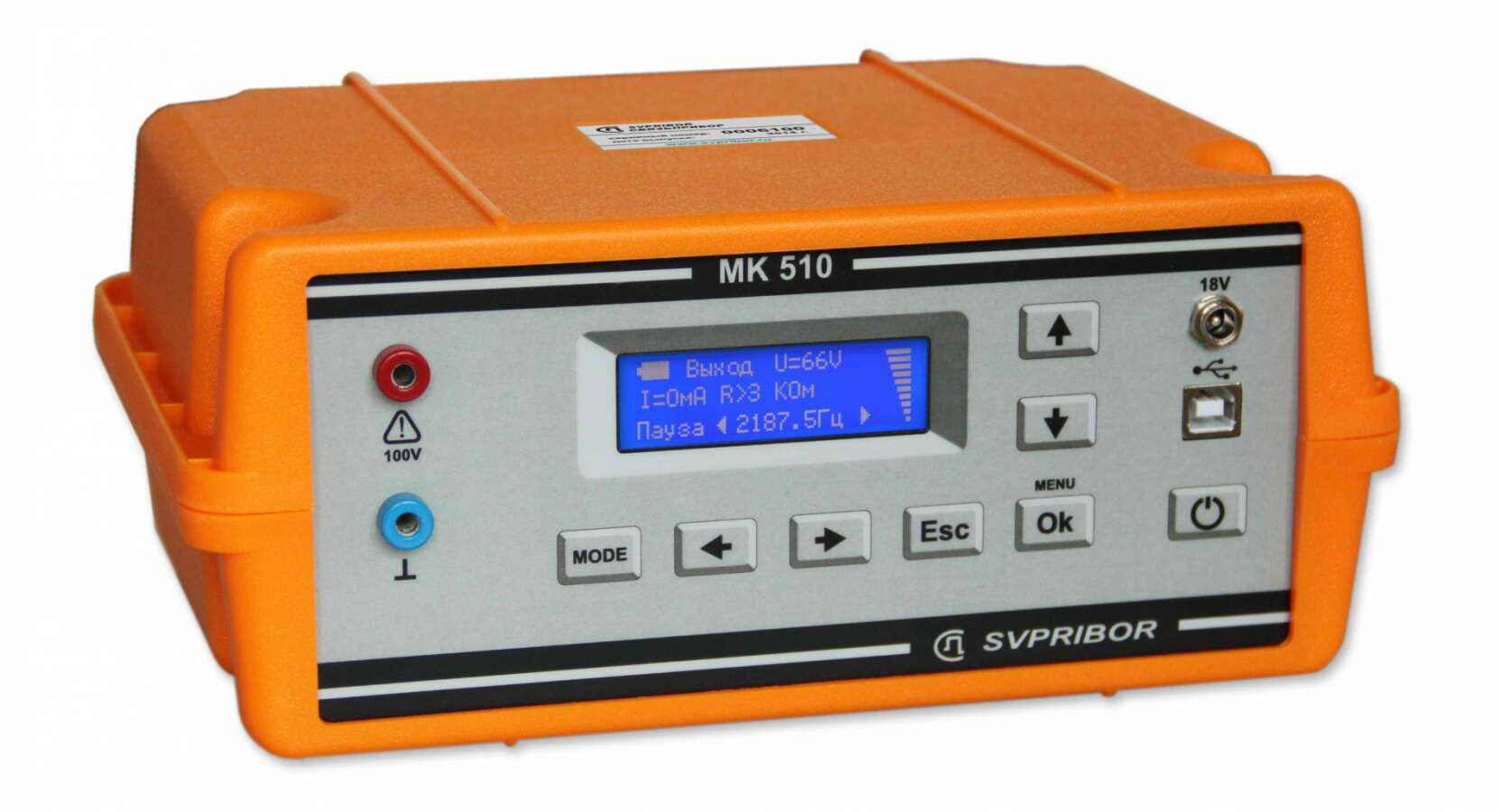

СВЯЗЬПРИБОР МК510 - генератор для трассо-дефектоискателей ПОИСК

Артикул: SP-MK-510

Цена: 35 000 ₽
Цена актуальна на 03.10.2024

Доступно под заказ

Средний срок поставки: 2-4 недели

Производство: Связьприбор

Генератор мультичастотный кабельный СВЯЗЬПРИБОР MK510 служит для создания испытательных сигналов в связных и энергетических кабелях, а также проводящих конструкциях с целью определения:
  • местоположения трассы
  • глубины залегания
  • области повреждения изоляции внешних покровов кабелей
  • места обрыва или короткого замыкания (КЗ).



Особенности генератора MK510

  • Выходная мощность до 10 Вт
  • Гармонический выходной сигнал
  • Предустановленные частоты для работы с приёмниками серии ПОИСК: 273,2 / 187,5 / 6562,5 / 26250 Гц
  • Формирование любой частоты от 250 до 35000 Гц
  • Встроенный аккумулятор на 8 часов непрерывной работы
  • Встроенный индуктор для бесконтактного подключения к кабелям под напряжением
  • LCD-дисплей для отображения сигнального тока, напряжения и сопротивления нагрузки
  • Работа с внешними клещами-индуктором К-100 (приобретаются дополнительно) для бесконтактного подключения к кабелям под напряжением с диаметром до 100 мм
  • Дистанцоннное управление через опцию GSM (устанавливается дополнительно)
  • Обновление ПО через USB



Комплект поставки

  • Генератор МК510 (АКБ встроена) - 1 шт.
  • Провод для подключения генератора к нагрузке - 2 шт.
  • Сетевой адаптер - 1 шт.
  • Магнитный контакт - 1 шт.
  • Штырь заземления - 1 шт.
  • Крокодилы - 2 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сумка для переноски генератора - 1 шт.

Технические характеристики СВЯЗЬПРИБОР МК-510

Параметр Значение
Стандартные частоты генератора
  • 273,4 ± 0,5 Гц
  • 2187,5 ± 1 Гц
  • 6562,5 ± 2 Гц
  • 26 250 ± 3 Гц
Диапазон рабочих частот генератора

250 - 35 000 Гц

Диапазон автоматического согласования с сопротивлением нагрузки

1 - 500 Ом

Максимальная выходная мощность при сопротивлении нагрузки 50-500 Ом:

  • в диапазоне частот 250 - 10 000 Гц
  • в диапазоне частот 10 - 20 кГц
  • в диапазоне частот 20 - 35 кГц





  • 10 ± 1 Вт
  • 5 ± 0,5 Вт
  • 3 ± 0,5 Вт
Питание
  • от сети переменного напряжения (50 Гц, 220 В ± 20%)
  • от встроенного аккумулятора (12 В, 4,5 А/ч)

Время непрерывной работы от встроенного аккумулятора при максимальной выходной мощности

3 ч

Время зарядки встроенного аккумулятора

6 ч
Температура эксплуатации -20 ... +50°С
Габаритные размеры (без сумки) 233 х 102 х 176 мм
Габаритные размеры (с сумкой) 340 х 230 х 125 мм
Вес (включая аккумуляторную батарею, без сумки) 3 кг
Вес (включая аккумуляторную батарею и сумку) 4,9 кг

Основные функции СВЯЗЬПРИБОР МК-510

  • Универсальный мультичастотный генератор для работы с любыми трассоискателями до 35000 Гц
  • Пользователь сам задает рабочую сетку частот генератора в диапазоне от 250 Гц до 35 кГц с точностью 0,1 Гц
  • К любой выбранной частоте можно задать дополнительную частоту для двухчастотного режима поиска
  • Генератор вместе с поисковым сигналом проводит измерение параметров сигнала и сопротивления изоляции кабеля
  • Встроенный индуктор излучает сигнал на рабочих частотах 6 и 26 кГц:
    • работа на частотах 6 и 26 кГц обеспечивает более эффективный поиск и обследование местности с помощью встроенного индуктора
    • частота 26 кГц не слышна в соседних парах и не мешает работе ADSL аппаратуры
    • частота 26 кГц более обеспечивает более уверенный прием на кабеле и пробивает стыки трубопроводов
    • поиск дефектов изоляции на НЧ генератор сопровождает полноценной частотой 26 кГц с любыми режимами поиска.



Опции и аксессуары для СВЯЗЬПРИБОР МК-510

Артикул Наименование
POISK-GSM

Опция GSM для дистанционного управления генератором

SP-K-100

К-100 - клещи-индуктор
