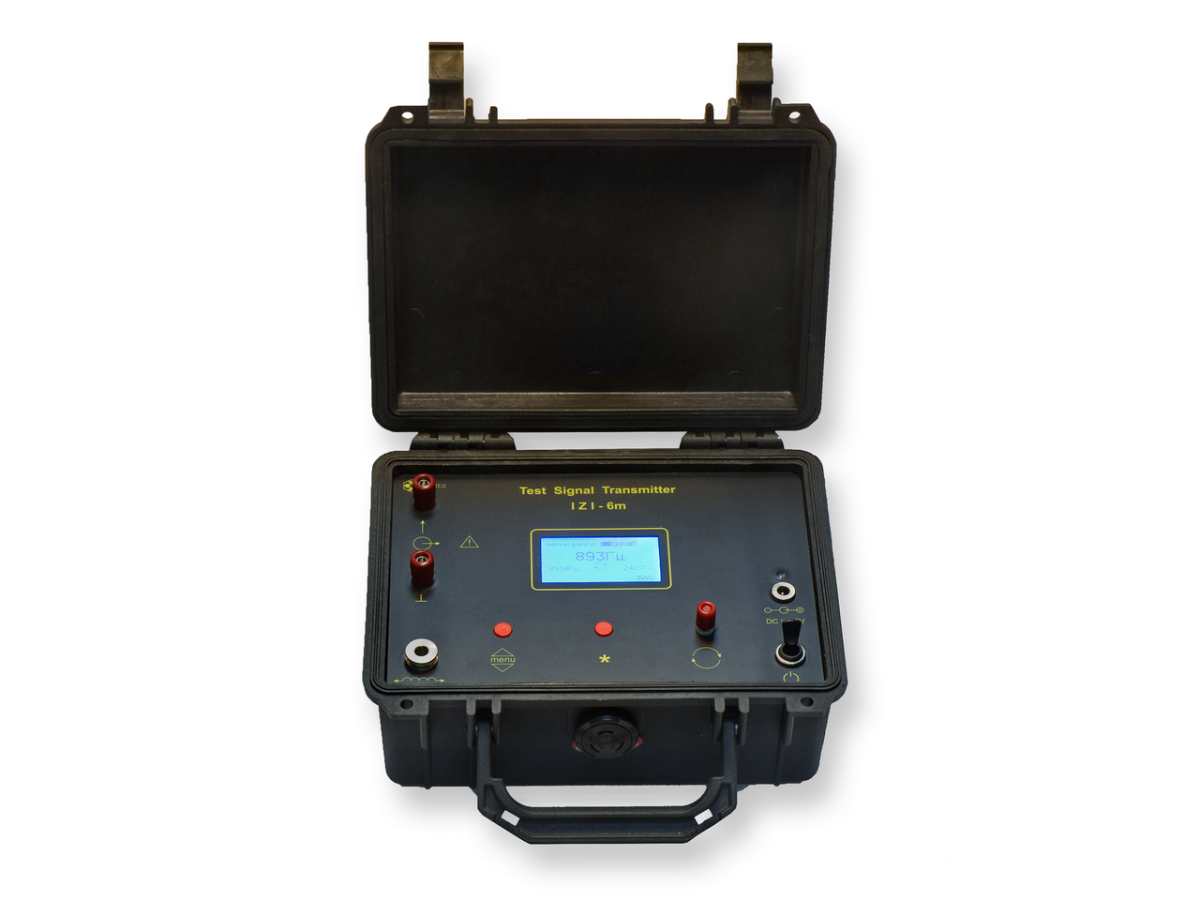

Эрстед ИЗИ-6М - генератор трассоискателя

Артикул: IZI-6M

Цена: 88 800 ₽
Цена актуальна на 21.02.2024

Доступно под заказ

Средний срок поставки: 1-4 недели

Производство: Эрстед

Генератор Эрстед ИЗИ-6М (источник зондирующих импульсов) – это портативный прибор, который служит для подачи в кабельную линию или трубопровод сигнала, необходимого для поиска трассы приёмником-трассоискателем.

Генератор работает совместно с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА. Сверхнизкая частота 7 Гц применяется для поиска утечки на землю.

В диапазоне пользовательских частот от 300 Гц до 40 кГц работает с приемниками любых производителей.

ИЗИ-6М имеет функцию контроля напряжения и тока на выходе генератора, напряжения встроенного аккумулятора, а также напряжения в подключаемом кабеле.

Особенности Эрстед ИЗИ-6М

  • Непрерывный и импульсный режим работы генератора
  • Электронное управление режимами работы
  • Цифровой индикатор тока в кабеле
  • Система контроля и автоматического согласования с нагрузкой (трассой)
  • Переменная мощность, 1 Вт до 6 Вт (в зависимости от нагрузки)
  • Исключена возможность возникновения разрушающего тока в кабеле
  • Возможность работы с высокоомными нагрузками, cнижение тока в кабеле не приводит к исчезновению сигнала
  • Наличие выносного индуктора (в герметичном исполнении) обеспечивающего возможность наведения сигнала на кабель без электрического контакта, форма индуктора позволяет использовать его для закладки в шурф до 1 м, в том числе и заполненный водой
  • Резонансный режим индуктора — при значительной излучаемой мощности потребление от аккумулятора минимально
  • Система контроля работоспособности
  • Возможность подключения генератора к внешнему источнику питания 12 В или к сети 220В, 50 Гц через адаптер
  • Встроенный необслуживаемый свинцовый герметичный гелевый аккумулятор, устойчивый к глубокому разряду и перезаряду

Комплект поставки

  • Генератор ИЗИ-6М – 1 шт.
  • Сумка для переноски прибора – 1 шт.
  • Индуктор – 1 шт.
  • Провода для подключения к кабелю – 1 шт.
  • Провод для подключения к автомобильному аккумулятору – 1 шт.
  • Блок питания (зарядное устройство) – 1 шт.
  • Руководство по эксплуатации – 1 шт.

Технические характеристики Эрстед ИЗИ-6М

Заводские частоты (для работы с приемниками ТИ-05-3, ТДИ-05М-3 и ТДИ-МА)
  • 7 Гц
  • 893 Гц
  • 2,43 кГц
  • 8,93 кГц
Пользовательские частоты
300 – 40000 Гц
Точность установки пользовательских частот  не более ±0,5% от устанавливаемого значения частоты
Шаг установки пользовательских частот  1 Гц
Временной интервал следования зондирующих импульсов в режиме ИГ
  • пачка – 0,375 с
  • пауза – 0,125 с
Выходная мощность 1…6 Вт в зависимости от нагрузки в диапазоне 1,5 Ом … 1 кОм
Измерение напряжения 0 ... 400 В (постоянное, переменное)
Согласование с нагрузкой автоматическое
Возможность неконтактного подключения к трассе через выносной герметичный резонансный индуктор
Дисплей монохромный ЖК-дисплей 128*64 точки с подсветкой
Время непрерывной работы

не менее 10 часов, в зависимости от нагрузки при температуре 10°С... +30°С

Питание
  • встроенный аккумулятор 12 В
  • внешний источник 12 В
  • сеть 220 В, 50 Гц через адаптер
Диапазон рабочих температур -20°С …+50°С при влажности до 95%, без конденсата
Вес с аккумулятором 4,5 кг
Габариты прибора 235 х 190 х 115 мм

Применение Эрстед ИЗИ-6М

Генератор ИЗИ-6М в комплекте с приёмниками-трассоискателями применяется для контроля при прокладке и эксплуатации следующих типов кабелей и трубопроводов:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
  • оптические бронированные кабели (ДПС, СПС, ДАС, САС и т.п.);
  • металлические трубопроводы: водопровод, газопровод, нефтепровод.

Генератор может применяться в строительных организациях для предотвращения возможности повреждения коммуникаций при проведении земляных работ.
