SK-LAN-1 - набор для обжима и проверки витой пары

Артикул: SK-LAN-1

Цена: 20 441 ₽
Цена актуальна на 02.11.2024

В наличии: 38

Также доступно под заказ

Средний срок поставки: 23 недели

Производство: СВЯЗЬКОМПЛЕКТ

Набор инструментов SK-LAN-1 для монтажа коннекторов RJ45, RJ22, RJ12, RJ11 и проверки правильности их обжима.

В комплект входит профессиональный тестер с цифровым экраном, который позволит быстро проверить кабель витой пары на ошибки монтажа, обрывы и короткие замыкания. Тестер имеет встроенный генератор тонального сигнала и, совместно с индуктивным щупом (опция), даст возможность отбирать кабель из пучка, или найти нужный порт коммутатора. Обжимной инструмент легко выполнит монтаж 4-x, 6-ти и 8-и позиционных модульных коннекторов (RJ22, RJ11, RJ12 и RJ45). Стриппер для зачистки предназначен для витой пары, коаксиального и плоского телефонного кабеля. Также набор комплектуется универсальной отверткой с множеством сменных бит, с помощью которой, Вы сможете выполнить практически любую работу по разборке/сборке телекоммуникационных конструкций. Все предметы помещаются в компактную прочную сумку.
Габариты набора: 320x220x260 мм.

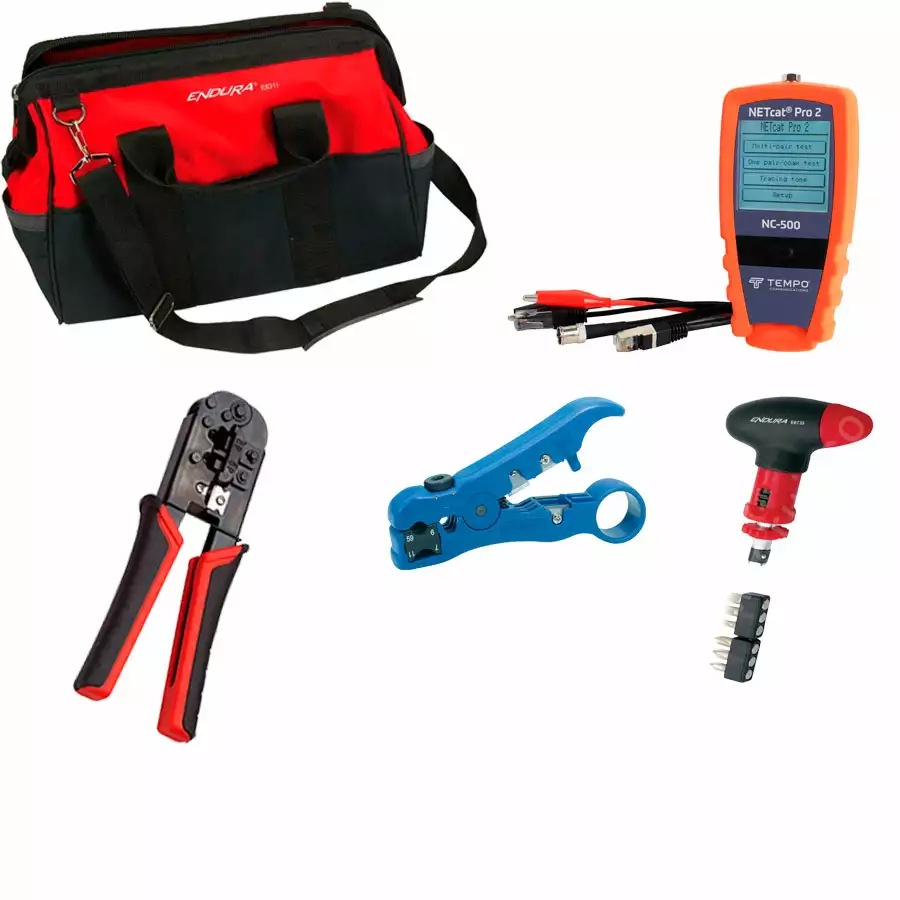

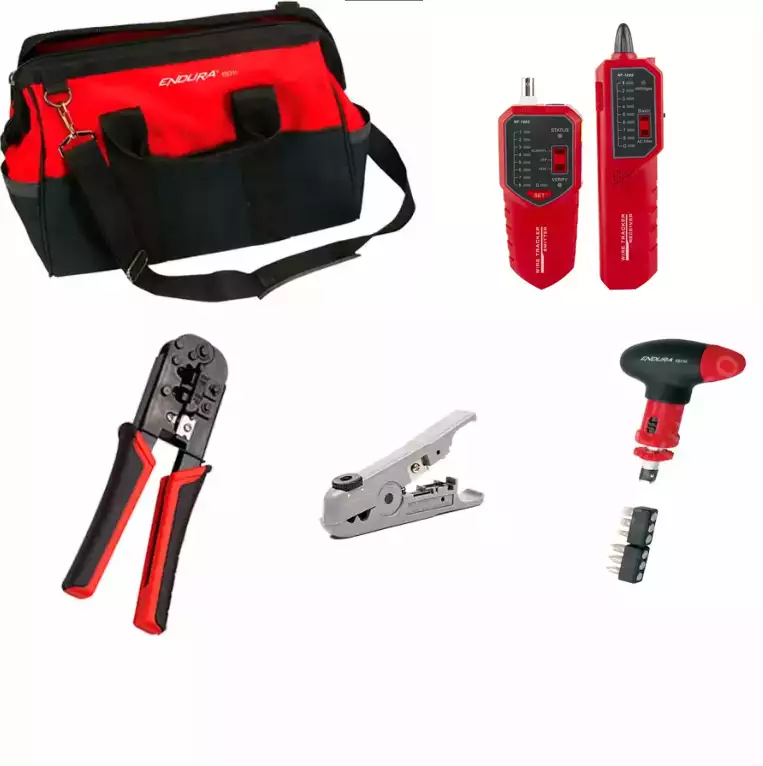

Комплектация набора для работы с витой парой SK-LAN-1

  1. КВТ KC-501 - Инструмент для зачистки и обрезки витой пары типа UTP, STP (84826)
  2. Сумка Endura EA8311 (320x220x260 мм) (EN-EA8311)
  3. Кримпер Endura E5825 (RJ11, RJ12, RJ45) (EN-E5825)
  4. Endura EN-E6735 - универсальная отвертка c трещеткой (шлиц 4,5-6,5 мм; phillips PH1-PH2) (EN-E6735)
  5. Кабельный тестер NETcat Micro (GT-NETcat Micro)

Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): TEMPO, Grandway, Endura,Paladin Tools, Chemtronics.

Производитель оставляет за собой право вносить незначительные изменения в состав набора.

Назначение набора SK-LAN-1

  • Тестирование витой пары: распиновка RJ45, ошибки монтажа, наличие повреждений
  • Установка модульных коннекторов RJ45, RJ11/12, RJ22
  • Разделка витой пары и коаксиального кабеля
  • Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
  • Организованное хранение инструментов

Технические характеристики комплектующих набора SK-LAN-1

Наименование Артикул

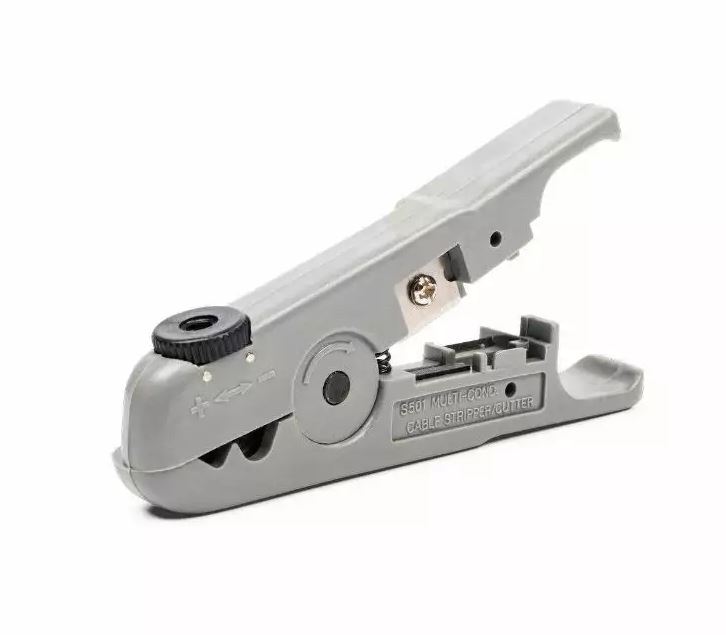

1 КВТ KC-501 - Инструмент для зачистки и обрезки витой пары типа UTP, STP
  • Тип кабеля: провода UTP, STP
  • Сечение провода: 0,25 - 0,75
  • Доп. функции: резка проводов
  • Особенности: регулируемая глубина снятия изоляции, возвратная пружина
  • Длина инструмента: 95 мм
  • Вес: 80 гр
  • Снятие изоляции с плоских телефонных проводов
  • Снятие оболочки с круглых проводов типа UTP, STP
  • Регулятор глубины зачистки провода
  • Резка проводов
  • Возвратная пружина
  • Ударопрочный пластик

84826

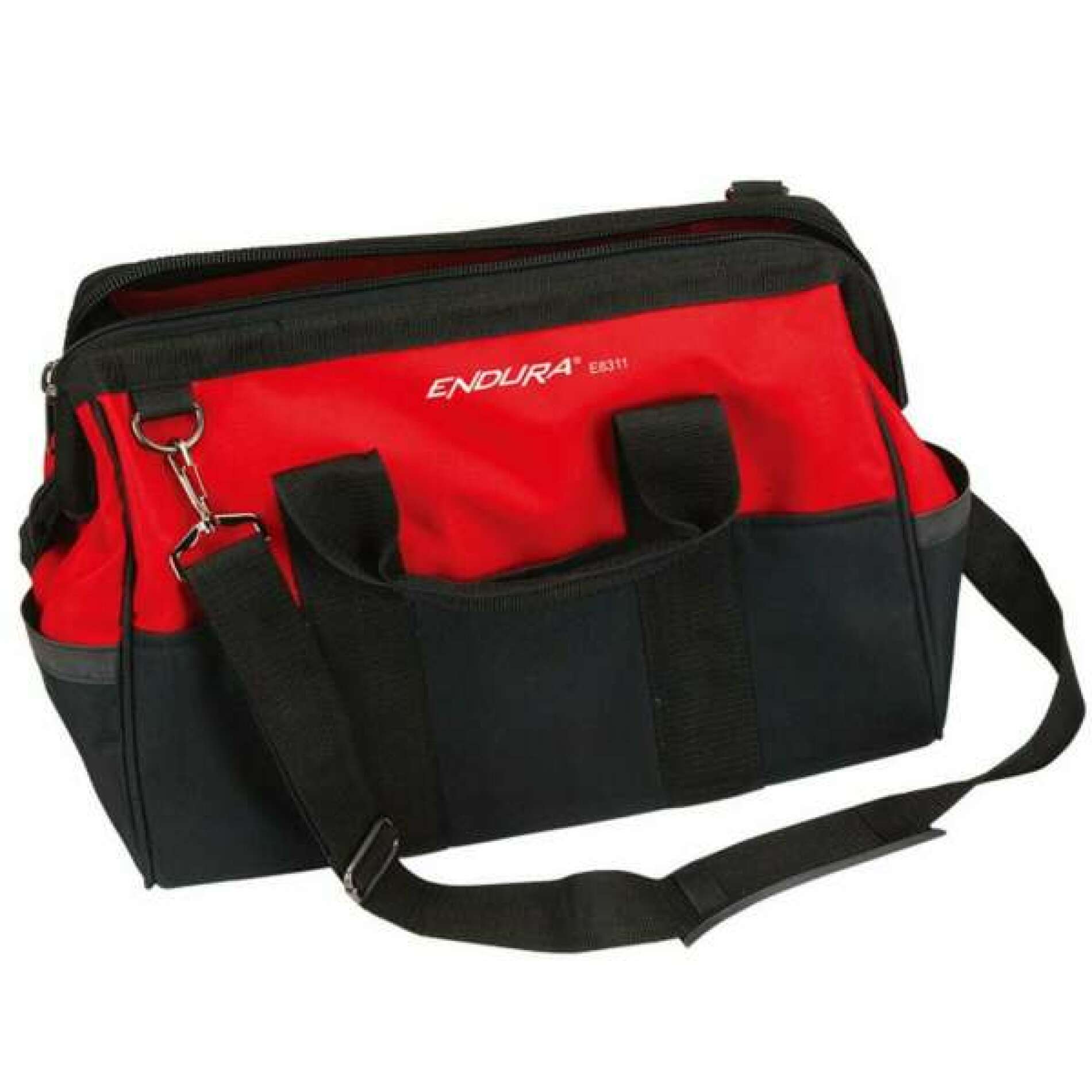

2 Сумка Endura EA8311 (320x220x260 мм)
  • Габариты: 320 x 220 x 260 мм
  • Материал: водонепроницаемая ткань "Oxford"
  • Прошита грубой полиэфирной нитью

EN-EA8311

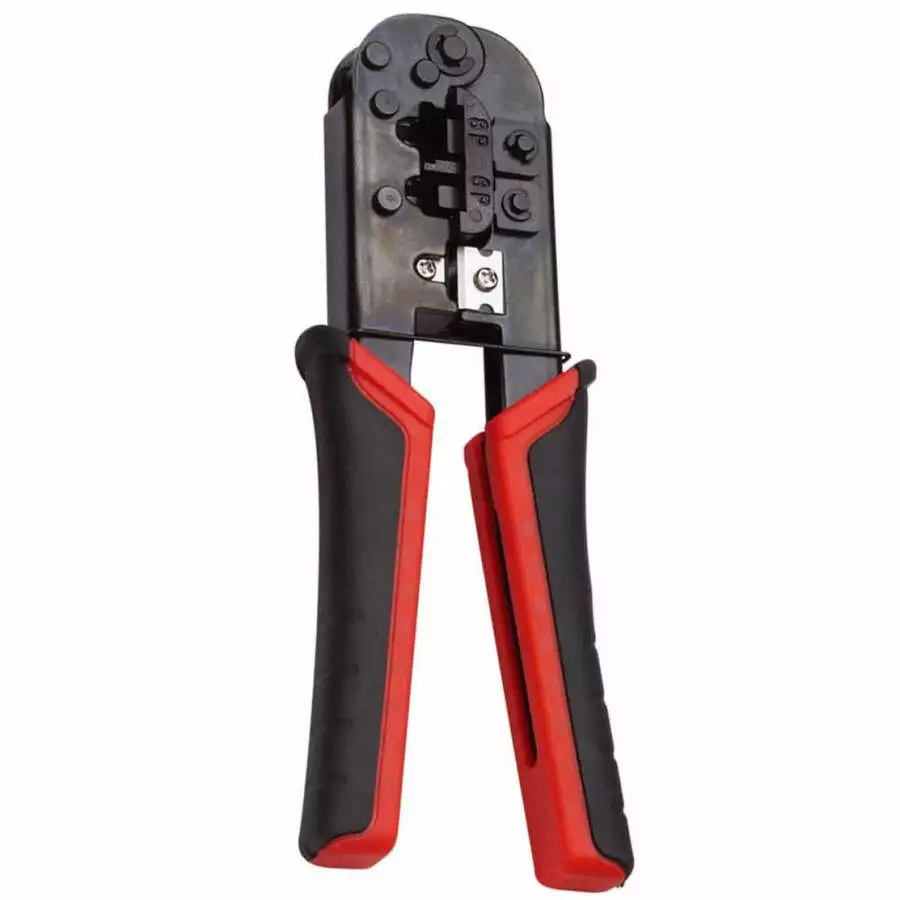

3 Кримпер Endura E5825 (RJ11, RJ12, RJ45)
  • Совместимые типы коннекторов: RJ11, RJ12, RJ45
  • Зачистка изоляции кабеля
  • Резак для кабеля
  • Двухцветные рукоятки
  • Длина инструмента: 200 мм

EN-E5825

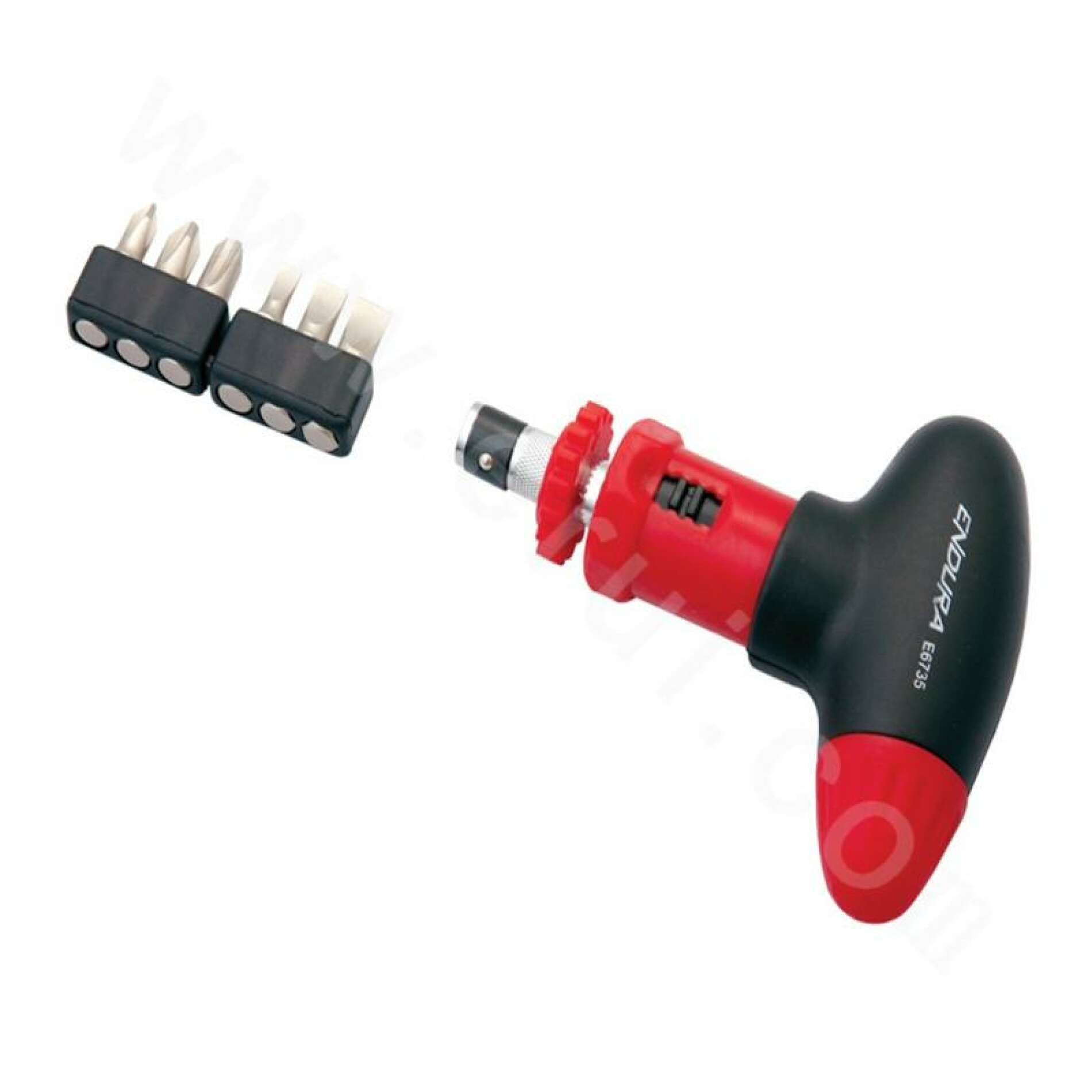

4 Endura EN-E6735 - универсальная отвёртка с храповым механизмом и резиновой ручкой
  • 6 видов насадок: шлиц 4, 5.5, 6,5 мм; phillips PH1,PH2,PH3
  • Рукоятка отвертки с резиновой ручкой
  • Храповый механизм, двустороннее использование
  • Насадки изготовлены из высококачественного сплава S2
  • Высокая устойчивость к ржавчине

EN-E6735

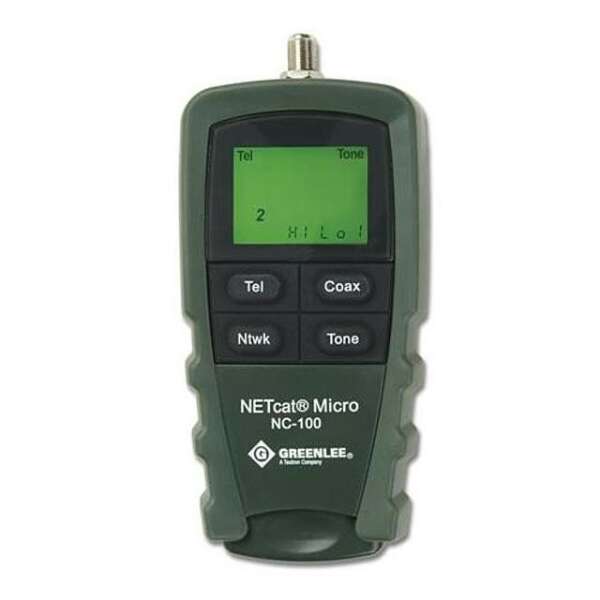

5 Кабельный тестер NETcat Micro
  • тестирование экранированной (STP) и неэкранированной (UTP) витой пары, телефонных и коаксиальных кабелей;
  • определение наличия напряжения в кабеле;
  • определение повреждений в кабеле:
  • обрыв жилы, пары или экрана кабеля;
  • короткое замыкание между жилами или жилой и экраном;
  • перепутанные жилы в паре (reversed pair);
  • перепутанные жилы разных пар (crossed wires);
  • расщепленная пара (split pair);
  • встроенный тональный генератор с тремя тональными сигналами для трассировки кабеля и поиска нужного порта коммутатора;
  • предупреждение о наличии повышенного напряжения в линии (защита порта для телефонной линии);
  • проверка пар проводов стандарта TIA / EIA для LAN;
  • проверка телефонной проводки по стандарту USOC;
  • интерфейсы: RJ12 (телефонный), RJ45 (сетевой) и тип F (коаксиальный);
  • оценка результата тестирования: PASS или указание типа повреждения;
  • авто выключение при бездействии в течении 5-ти минут (кроме режима генерации тонального сигнала)

GT-NETcat Micro



 Технические характеристики комплектующих набора SK-LAN-1

Наименование Артикул
1 DATASHARK Стриппер для CATV/UTP
обрезка и снятие изоляции с витой пары Cat5, Cat5e и Cat6
резка и удаление изоляции плоских телефонных кабелей
разделка коаксиальных кабелей RG6, RG6 Quad, RG59, RG7 и RG11
регулируемое лезвие позволяет использовать инструмент для удаления разной толщины изоляции без повреждения экрана и проводников.

PT-70029

2 Сумка Endura EA8311 (320x220x260 мм)
Габариты: 320 x 220 x 260 мм
Материал: водонепроницаемая ткань "Oxford"
Прошита грубой полиэфирной нитью

EN-EA8311

3 DATASHARK Кримпер All-in-One для RJ-45,RJ11/12
Опрессовка разъёмов RJ11, RJ12 и RJ45 (6P6C, 6P4C, 6P2C, 8P8C)
Удаление оболочки кабелей круглого сечения
Лезвия для обрезки кабеля

PT-70005



4 Универсальная отвертка Endura T6105 (шлиц 4-6 мм; phillips PH1-PH2)
Двухкомпонентная текстурированная рукоятка держатель
Жало двустороннее: плоский шлиц 4 мм и шлиц Phillips PH1
Жало двустороннее: плоский шлиц 6 мм и шлиц Phillips PH2
Дополнительный боковой держатель стержня

EN-T6105

5 Кабельный тестер NETcat Micro
тестирование экранированной (STP) и неэкранированной (UTP) витой пары, телефонных и коаксиальных кабелей;
определение наличия напряжения в кабеле;
определение повреждений в кабеле:
обрыв жилы, пары или экрана кабеля;
короткое замыкание между жилами или жилой и экраном;
перепутанные жилы в паре (reversed pair);
перепутанные жилы разных пар (crossed wires);
расщепленная пара (split pair);
встроенный тональный генератор с тремя тональными сигналами для трассировки кабеля и поиска нужного порта коммутатора;
предупреждение о наличии повышенного напряжения в линии (защита порта для телефонной линии);
проверка пар проводов стандарта TIA / EIA для LAN;
проверка телефонной проводки по стандарту USOC;
интерфейсы: RJ12 (телефонный), RJ45 (сетевой) и тип F (коаксиальный);
оценка результата тестирования: PASS или указание типа повреждения;
авто выключение при бездействии в течении 5-ти минут (кроме режима генерации тонального сигнала)

GT-NETcat Micro

Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): TEMPO, Grandway, Endura,Paladin Tools, Chemtronics. Использование комплектующих других производителей не допускается.

Производитель оставляет за собой право вносить незначительные изменения в состав набора.

Назначение набора SK-LAN-1

  • Тестирование витой пары: распиновка RJ45, ошибки монтажа, наличие повреждений
  • Установка модульных коннекторов RJ45, RJ11/12, RJ22
  • Разделка витой пары и коаксиального кабеля
  • Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
  • Организованное хранение инструментов
