SK-LAN-3 - набор инструментов для обжима витой пары и контроля распиновки разъемов RJ45/11

Артикул: SK-LAN-3

Цена: 25 977 ₽
Цена актуальна на 21.04.2024

В наличии: 49

Также доступно под заказ

Средний срок поставки: 23 недели

Производство: СВЯЗЬКОМПЛЕКТ

SK-LAN-3 - набор системного администратора  предназначен для обжима модульных коннекторов RJ45, RJ11/12, RJ22 (8P8C, 6P2C / 6P4C / 6P6C, 4P2C / 4P4C) и проверки их распиновки (правильности обжима). Этот небольшой комплект содержит необходимый инструмент для подключения оборудования к сетям Ethernet и телефонным линиям, изготовления соединительных патч-кордов и расшивки витой пары в модульных розетках. В комплект входит профессиональный тестер Tempo NETcat Micro NC-100 с цифровым экраном, который позволит быстро проверить кабель витой пары на ошибки монтажа, обрывы и короткие замыкания. Тестер имеет встроенный генератор тонального сигнала и, совместно с индуктивным щупом (опция), даст возможность отбирать кабель из пучка, или найти нужный порт коммутатора. Пять номерных удаленных идентификаторов служат для ускорения поиска нужного порта на обратном конце линии Ethernet. Инструмент и кабельный тестер собраны в очень прочной сумке из высокотехнологичного материала. Габариты: 320x220x260 мм.

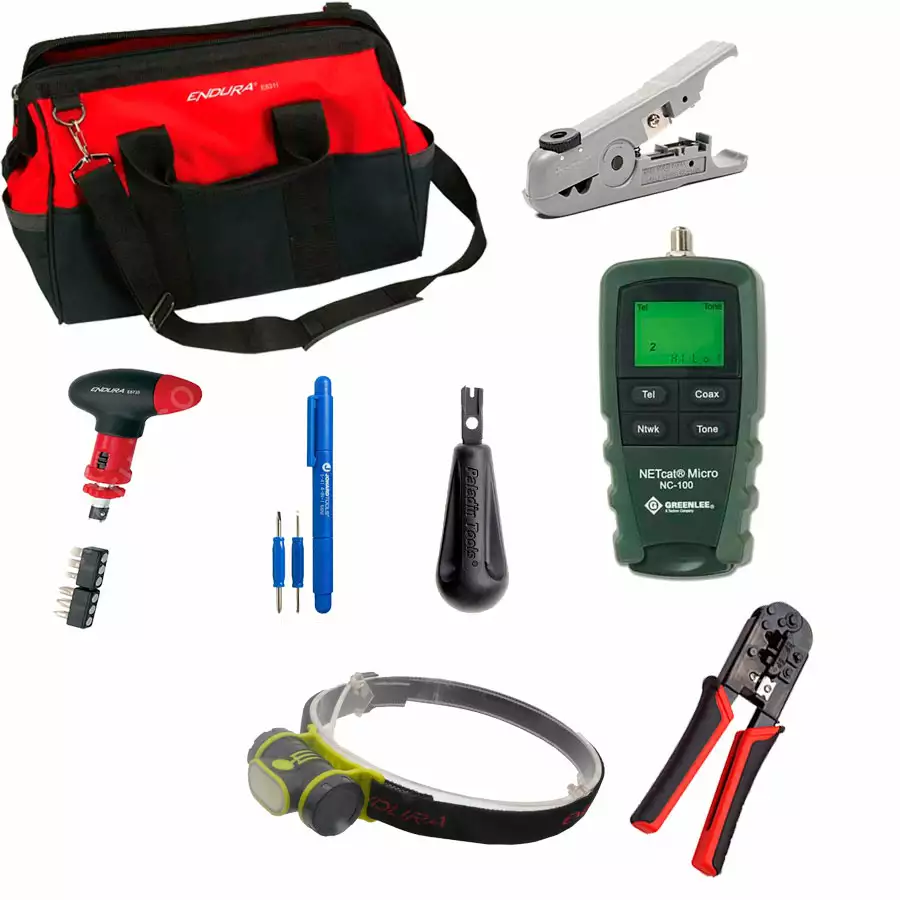

Комплектация набора SK-LAN-3:

  1. Paladin Tools PT-1116 - Стриппер SureStrip для резки и разделки витой пары (PT-1116)
  2. Сумка Endura EA8311 (320x220x260 мм) (EN-EA8311)
  3. Ударный инструмент Non-Impact с лезвием 110 (PT-3580)
  4. Кримпер Endura E5825 (RJ11, RJ12, RJ45) (EN-E5825)
  5. Endura EN-E6735 - универсальная отвертка c трещеткой (шлиц 4,5-6,5 мм; phillips PH1-PH2) (EN-E6735)
  6. Кабельный тестер Tempo NETcat Micro NC-100 (GT-NETcat Micro)
  7. Jonard S-41 - мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой (JIC-S-41)
  8. Фонарь налобный Endura E9392 (2 Вт) (EN-E9392)

Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): TEMPO, Grandway, Endura,Paladin Tools, Chemtronics.

Производитель оставляет за собой право вносить незначительные изменения в состав набора.

Применение набора инструментов SK-LAN-3

  • Тестирование витой пары: распиновка RJ45, ошибки монтажа, наличие повреждений
  • Установка модульных коннекторов RJ45, RJ11/12, RJ22
  • Расшивка кабеля на кросс 110
  • Разделка витой пары и коаксиального кабеля
  • Монтажные работы. Завинчивание и отвинчивание крепёжных изделий с резьбой
  • Подсветка темных объектов
  • Организованное хранение инструментов

Технические характеристики комплектующих набора SK-LAN-3:

Наименование Артикул

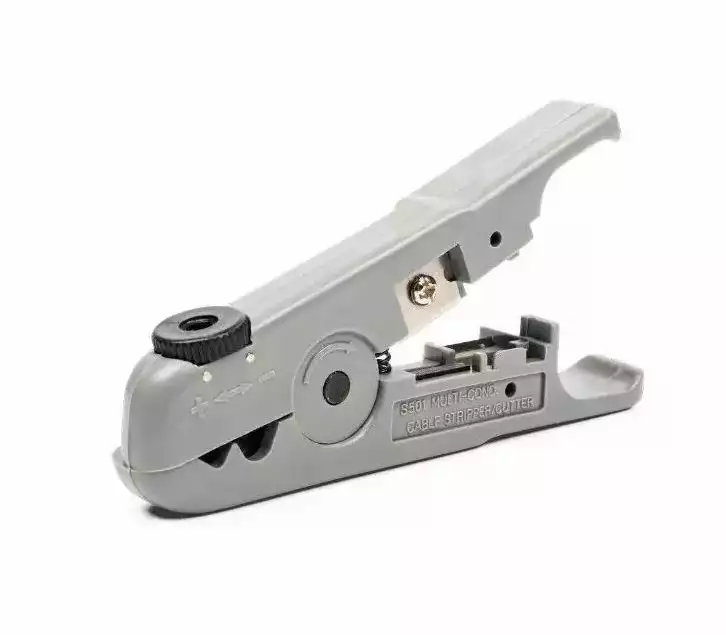

1 Paladin Tools PT-1116 - Стриппер SureStrip для резки и разделки витой пары
  • удаление внешней оболочки с кабелей:
    • 4-х, 6-ти, 8-ми жильные UTP/STP;
    • 4-х, 6-ти, 8-ми жильные плоские кабели;
    • 25 парные UTP/STP и телефонные кабели;
    • многожильные кабели круглого сечения диаметром до 12,7 мм
  • зачистка изоляции кабельных жил:
    • проводники сечением 2.5-75 мм2 (14-8 AWG)
  • прочная конструкция (АБС-пластик, армированный нейлоном);
  • лезвие из нержавеющей стали;
  • удобная регулировка диаметра кабеля и глубины реза;
  • безопасен и прост в эксплуатации;
  • саморегулирующая пружина для предотвращения зазубрин на кабеле
PT-1116

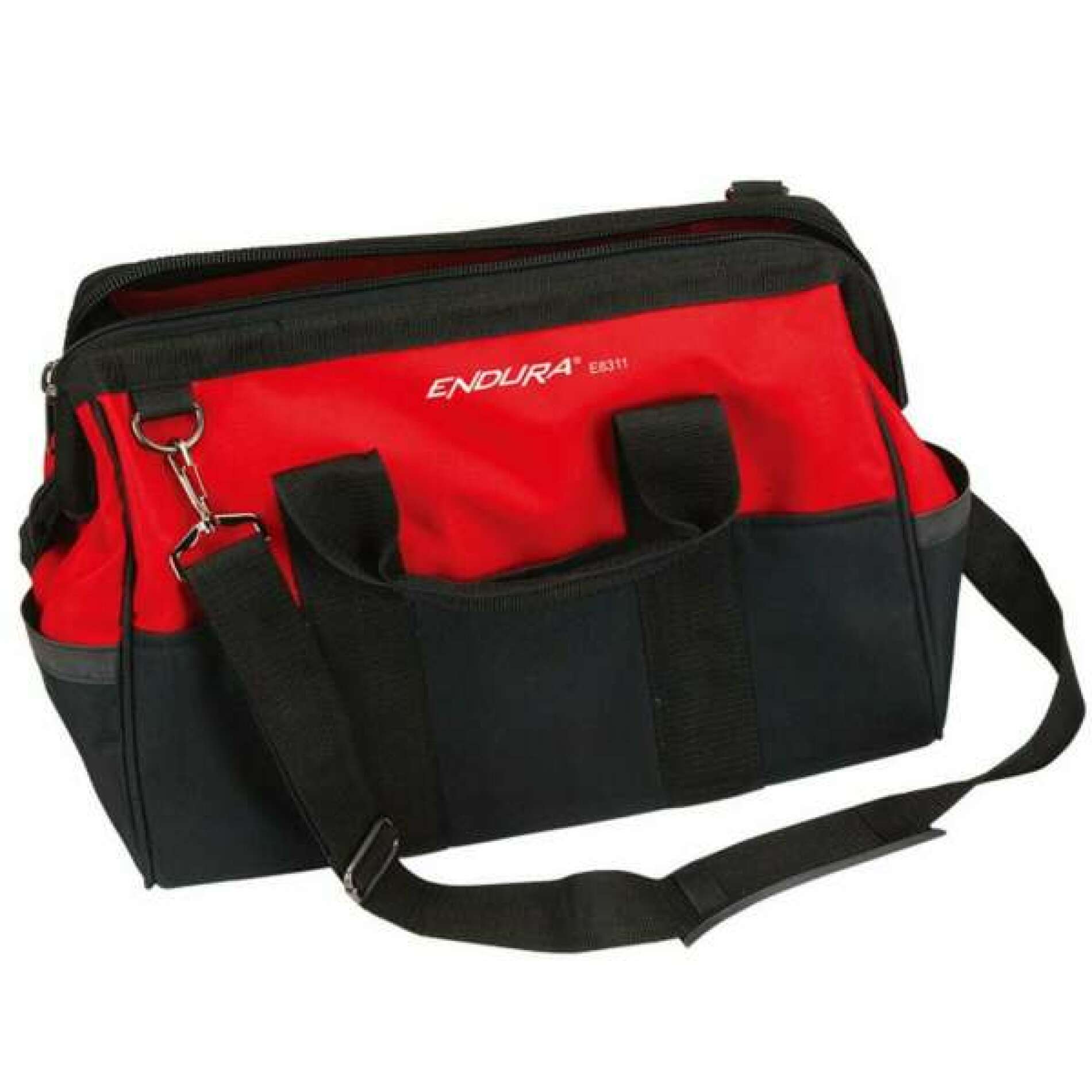

2 Сумка Endura EA8311 (320x220x260 мм)
  • Габариты: 320 x 220 x 260 мм
  • Материал: водонепроницаемая ткань "Oxford"
  • Прошита грубой полиэфирной нитью
EN-EA8311

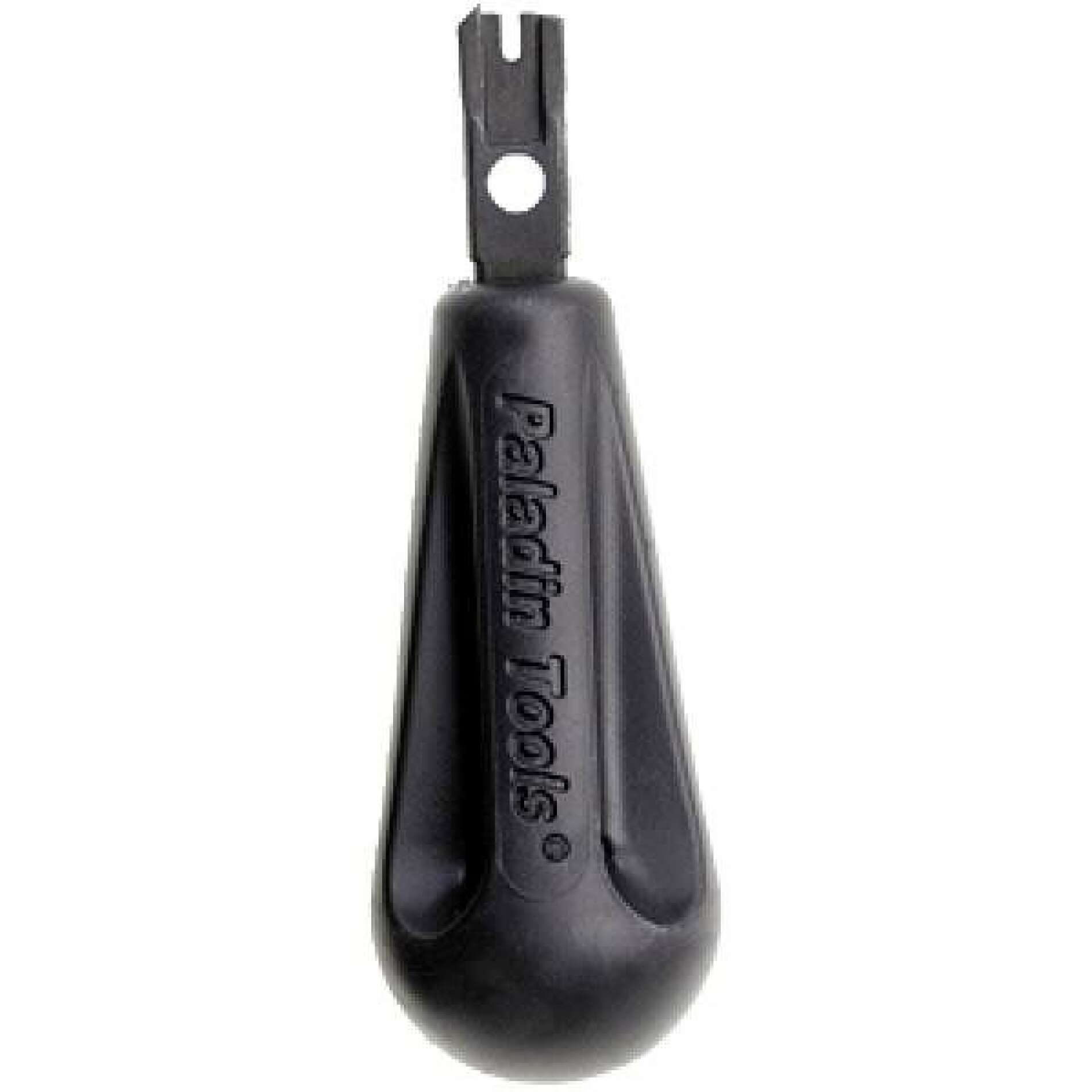

3 Ударный инструмент Non-Impact с лезвием 110
  • расшивка проводников на кросс 110 с обрезкой;
  • фиксированное лезвие;
  • работа с одножильными или многожильными проводниками диам. 0,32 - 0,64 мм;
  • удобная эргономичная рукоятка
PT-3580

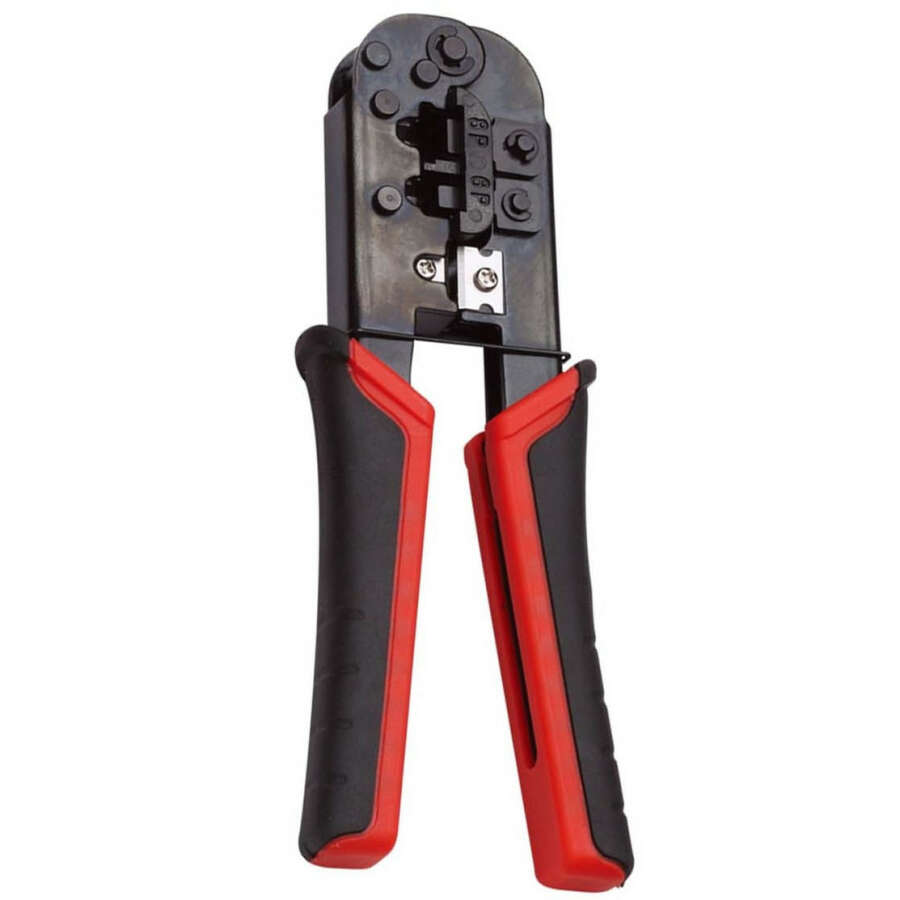

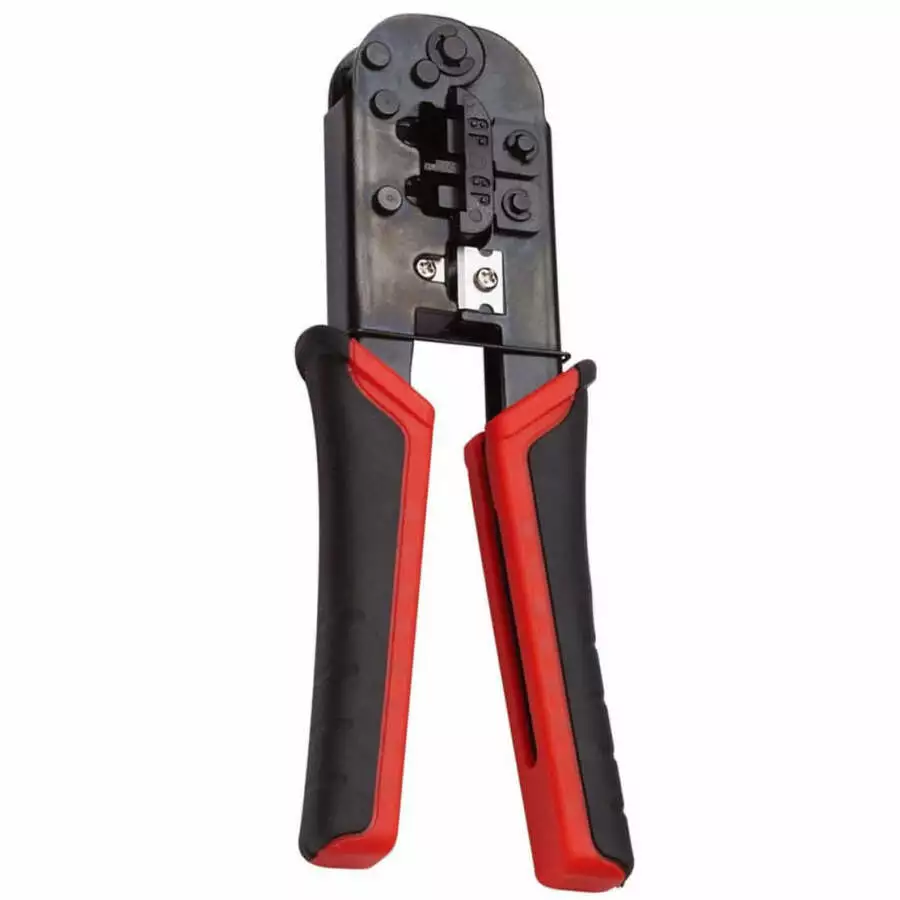

4 Кримпер Endura E5825 (RJ11, RJ12, RJ45)
  • Совместимые типы коннекторов: RJ11, RJ12, RJ45
  • Зачистка изоляции кабеля
  • Резак для кабеля
  • Двухцветные рукоятки
  • Длина инструмента: 200 мм
EN-E5825

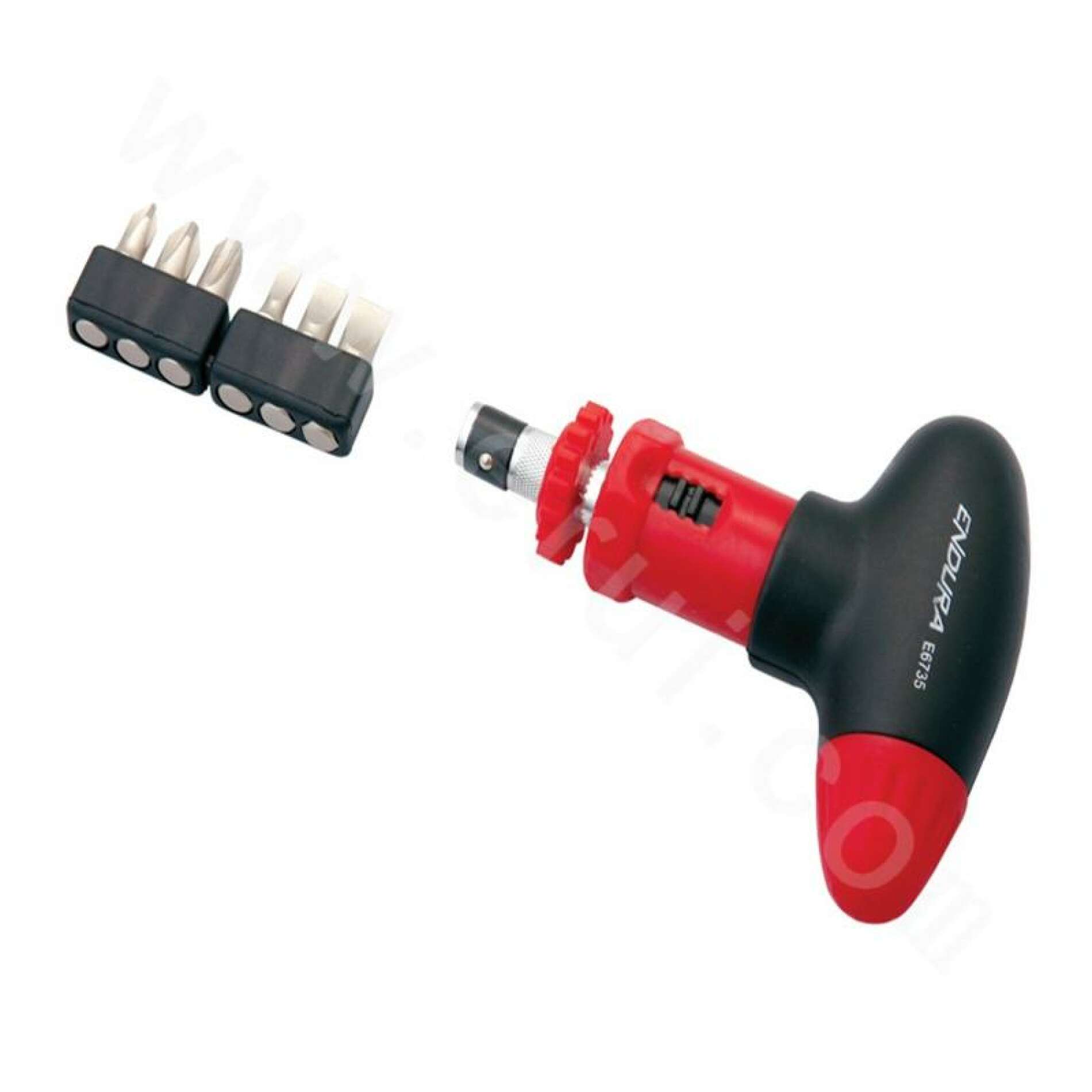

5 Endura EN-E6735 - универсальная отвёртка с храповым механизмом и резиновой ручкой
  • 6 видов насадок: шлиц 4, 5.5, 6,5 мм; phillips PH1,PH2,PH3
  • Рукоятка отвертки с резиновой ручкой
  • Храповый механизм, двустороннее использование
  • Насадки изготовлены из высококачественного сплава S2
  • Высокая устойчивость к ржавчине
EN-E6735

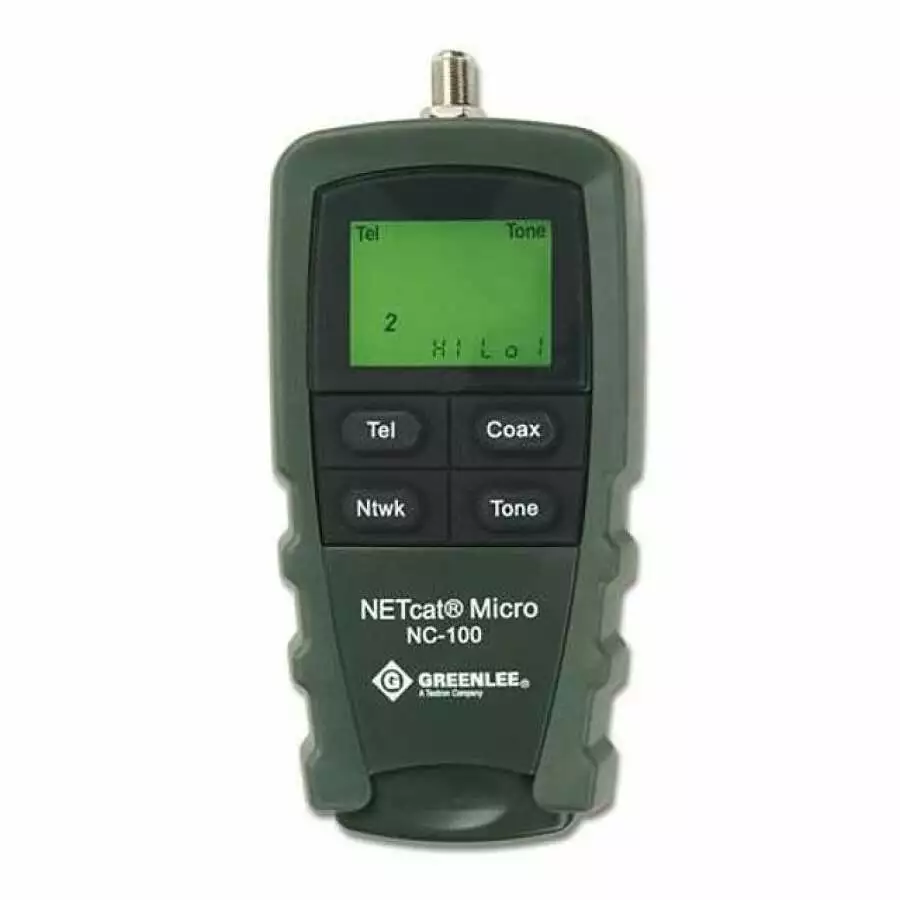

6 Кабельный тестер Tempo NETcat Micro NC-100
  • тестирование экранированной (STP) и неэкранированной (UTP) витой пары, телефонных и коаксиальных кабелей;
  • определение наличия напряжения в кабеле;
  • определение повреждений в кабеле:
    • обрыв пары (open pair);
    • обрыв одной жилы (miss wire);
    • обрыв экрана кабеля (shield);
    • короткое замыкание между жилами или жилой и экраном;
    • перепутанные жилы в паре (reversed pair);
    • перепутанные жилы разных пар (crossed wires);
    • расщепленная пара (split pair);
  • встроенный тональный генератор с тремя тональными сигналами для трассировки кабеля и поиска нужного порта коммутатора;
  • предупреждение о наличии повышенного напряжения в линии (защита порта для телефонной линии);
  • проверка пар проводов стандарта TIA / EIA для LAN;
    проверка телефонной проводки по стандарту USOC;
  • интерфейсы: RJ12 (телефонный), RJ45 (сетевой) и тип F (коаксиальный);
  • оценка результата тестирования: PASS или указание типа повреждения;
  • авто выключение при бездействии в течении 5-ти минут (кроме режима генерации тонального сигнала)
GT-NETcat Micro

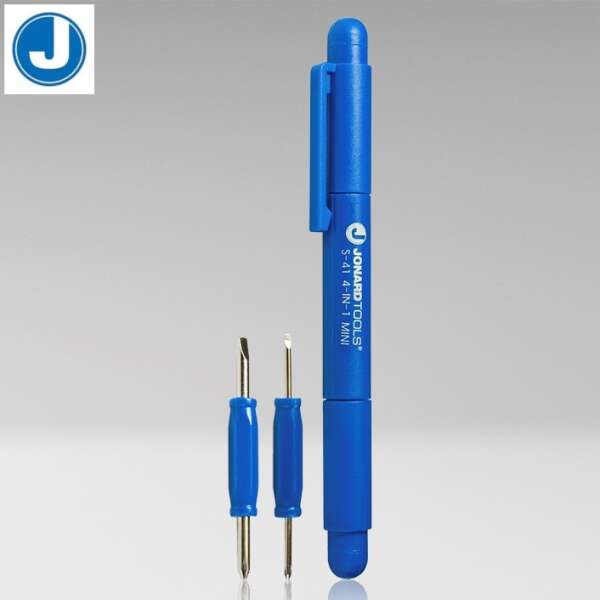

7 Jonard S-41 - мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой
  • Форм фактор: внешний вид напоминает шариковую ручку.
  • Колпачки закрывающие биты с обоих сторон.
  • Тип шлица: Phillips (крест), Slotted (прямой).
  • Размеры крестовых бит Phillips: PH0, PH00.
  • Размеры бит с прямым шлицем Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм).
  • Клипса держатель.
  • Цвет: синий.
  • Длина: 133 мм.
  • Вес: 14 г.
JIC-S-41

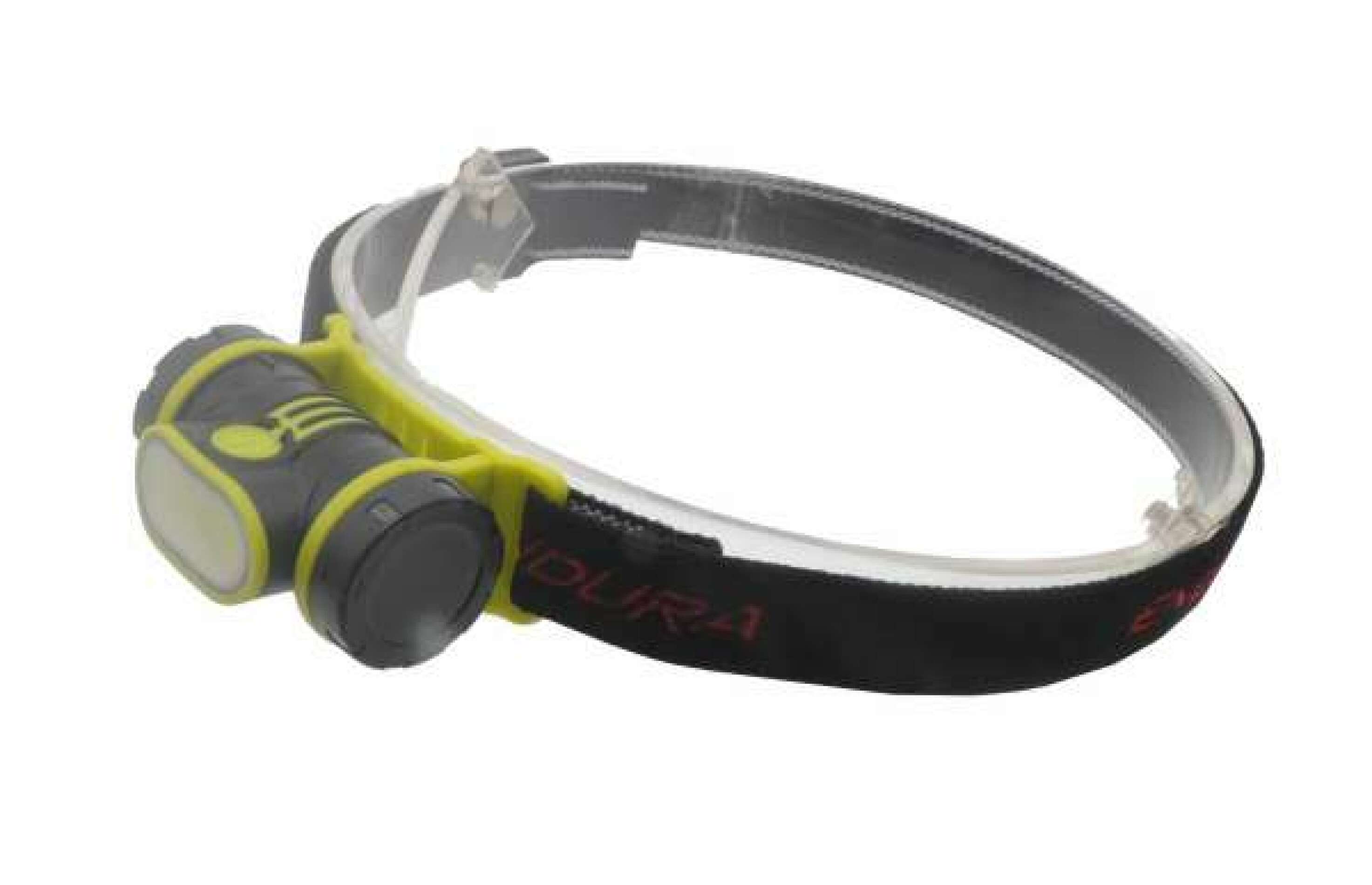

8 Фонарь налобный Endura E9392 (2 Вт)
  • максимальный световой поток: 150 Люменов
  • три режима работы: 150лм/40лм/мерцающий
  • максимальная дальность луча: до 20 м
  • Время непрерывной работы: до 40 часов
  • Элемент питания: батарейка ААА - 3 шт
  • Класс пыле-влагозащиты: IP54
EN-E9392




Комплектация набора инструментов SK-LAN-3:

Наименование Артикул
1 Paladin Tools PT-1116 - Стриппер SureStrip для резки и разделки витой пары PT-1116
2 Сумка Endura EA8311 (320x220x260 мм) EN-EA8311
3 Ударный инструмент Non-Impact с лезвием 110 PT-3580
4 Кримпер Endura E5825 (RJ11, RJ12, RJ45) EN-E5825
5 Endura EN-E6735 - универсальная отвертка c трещеткой (шлиц 4,5-6,5 мм; phillips PH1-PH2) EN-E6735
6 Кабельный тестер Tempo NETcat Micro NC-100  GT-NETcat Micro
7 Jonard S-41 - мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой JIC-S-41
8 Фонарь налобный Endura E9392 (2 Вт) EN-E9392

Оригинальные наборы СвязьКомплект собираются исключительно из профессиональных инструментов и приборов следующих производителей (торговых марок): TEMPO, Grandway, Endura,Paladin Tools, Chemtronics.

Производитель оставляет за собой право вносить незначительные изменения в состав набора.
