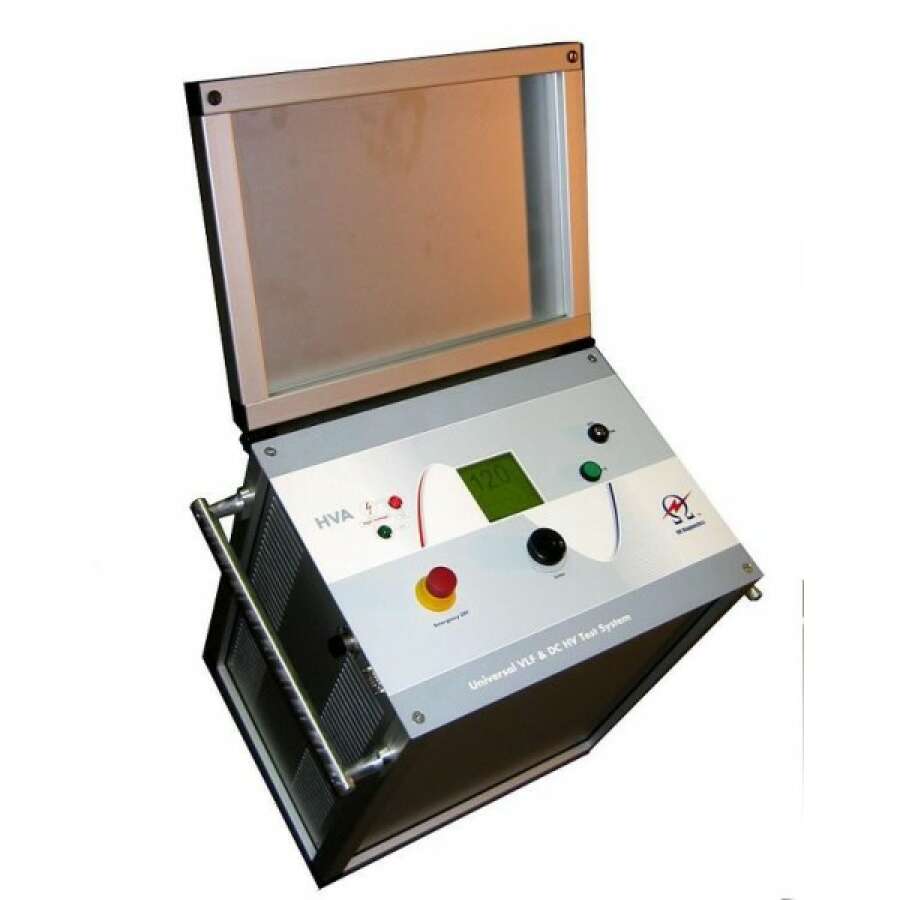

B2 electronic HVA68-2 - система увеличенной мощности для высоковольтных испытаний напряжением СНЧ СПЭ кабеля на 35 кВ, 68 кВ, 2 мкФ@0,1 Гц@44 кВ

Высоковольтная СНЧ-установка B2 electronic HVA68-2 – это испытательная установка для испытания кабеля с изоляцией из сшитого полиэтилена с рабочим напряжением до 35 кВ.

Особенности B2 electronic HVA68-2

• В одной установке объединены: высоковольтное испытание СНЧ (0,1 Гц), постоянное напряжение DC (±), начальный прожиг изоляции, испытание и поиск места повреждения оболочки кабеля
• Непрерывный режим работы по времени: 24 часа в сутки, 7 дней в неделю. Нет тепловых ограничений и прерывания испытания для охлаждения установки
• Испытания вакуумных камер высоковольтных выключателей
• Идеальный, полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне, нагрузок,
  позволяет избежать формирования остаточных объемных зарядов в кабелях с ПЭ, ПВХ, а также с бумажномасляной изоляцией и избежать ненужной дополнительной нагрузки на кабельную изоляцию
• Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км одной фазы высоковольтного кабеля или 10 км кабеля при тестировании одновременно трех фаз
• Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости
  от величины емкости нагрузки
• В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы
• Защита от короткого замыкания в случае пробоя изоляции
• В качестве дополнительных методов диагностики состояния кабелей с СПЭ изоляцией предлагаются различные методы неразрушающего контроля:
  • измерение частичных разрядов; измерение тангенса дельта на частоте 0,1 Гц;
  • емкость и тангенс дельта, измеренные в диапазоне частот от 0,1 до 0,02 Гц (диэлектрическая спектроскопия)
• Преобразование испытательной установки в систему диагностики кабеля осуществляется путем добавления к установке HVA модулей измерения тангенса дельта на частоте 0,1 Гц (TD) и измерения частичных разрядов (PD)
• Поиск места повреждения оболочки кабеля
• Встроенный интерфейс USB
• Большой ЖК дисплей с подсветкой: на дисплее прибора отображается осциллограмма формы выходного
  напряжения а также все значения параметров испытания — напряжение, ток, емкость, сопротивление, время
• Моноблочная, ударопрочная конструкция прибора

Комплект поставки

• Установка HVA68-2 - 1 шт.
• Программное обеспечение b2 ControlCenter - 1 шт.
• Кабель высоковольтный 5 м с зажимами "крокодил" - 1 шт.
• Кабель питания с заземлением - 1 шт.
• Накопитель USB - 1 шт.
• Инструкция по эксплуатации - 1 шт.
