B2 electronic HVA200 - система для высоковольтных испытаний напряжением СНЧ СПЭ кабеля на 110 кВ

Артикул: HVA-200

Товар не поставляется

Производство: B2 electronic

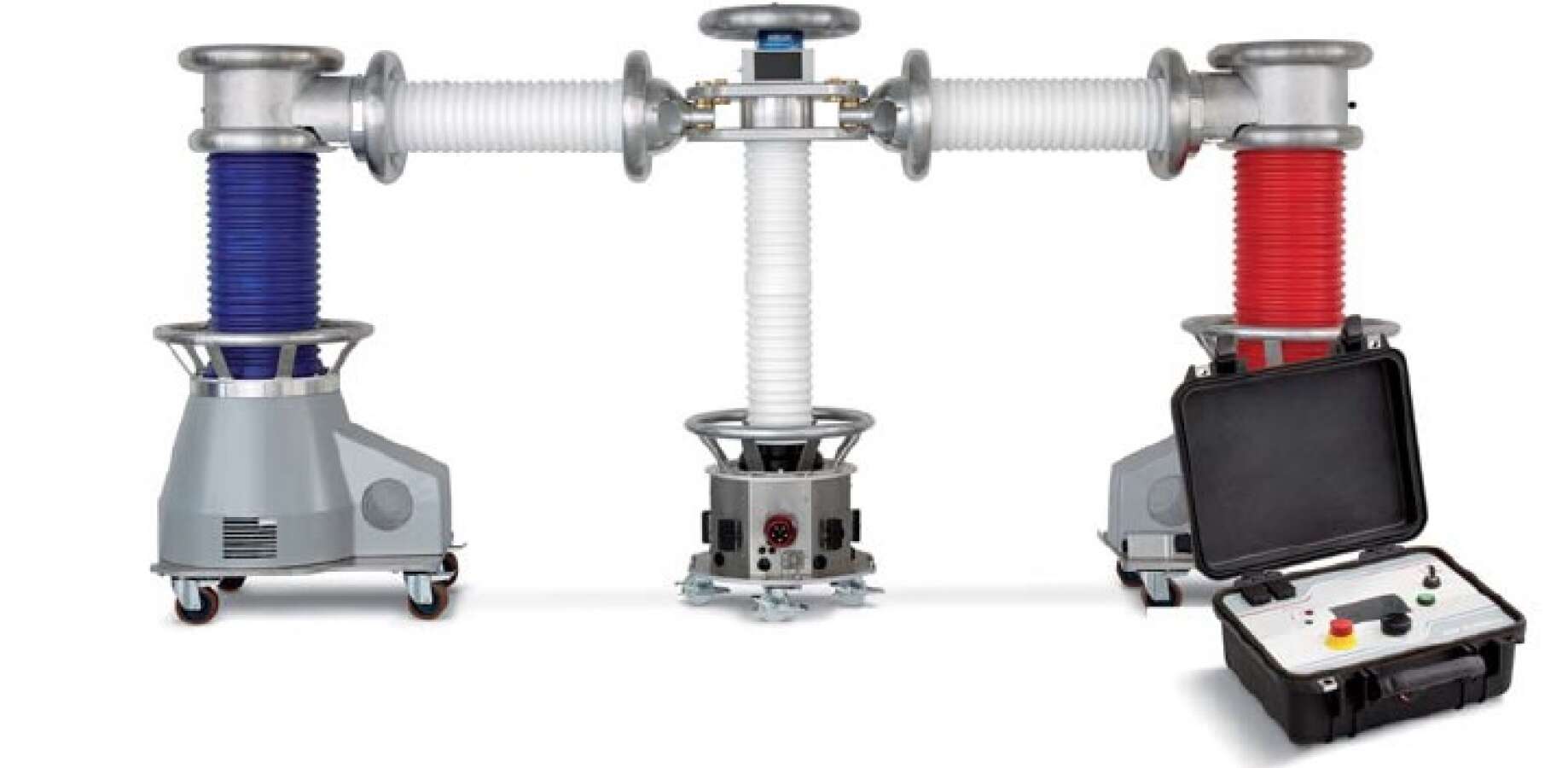

Высоковольтная СНЧ-установка B2 electronic HVA200 – это испытательная установка для испытания кабеля с изоляцией из сшитого полиэтилена с рабочим напряжением до 110 кВ 3-х кратным напряжением Uo и до 220 кВ 1,5-кратным напряжением Uo.

Особенности B2 electronic HVA200

В одной установке объединены: высоковольтное испытание СНЧ (0,1 Гц), постоянное напряжение DC (±), начальный прожиг изоляции, испытание и поиск места повреждения оболочки кабеля
Непрерывный режим работы по времени: 24 часа в сутки, 7 дней в неделю. Нет тепловых ограничений и прерывания испытания для охлаждения установки
Испытания вакуумных камер высоковольтных выключателей
Идеальный, полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне, нагрузок,
позволяет избежать формирования остаточных объемных зарядов в кабелях с ПЭ, ПВХ, а также с бумажномасляной изоляцией и избежать ненужной дополнительной нагрузки на кабельную изоляцию
Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км одной фазы высоковольтного кабеля или 10 км кабеля при тестировании одновременно трех фаз
Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости
от величины емкости нагрузки
В качестве дополнительных методов диагностики состояния кабелей с СПЭ изоляцией предлагаются различные методы неразрушающего контроля:
- измерение частичных разрядов; измерение тангенса дельта на частоте 0,1 Гц;
- емкость и тангенс дельта, измеренные в диапазоне частот от 0,1 до 0,02 Гц (диэлектрическая спектроскопия)
Преобразование испытательной установки в систему диагностики кабеля осуществляется путем добавления к установке HVA модулей измерения тангенса дельта на частоте 0,1 Гц (TD) и измерения частичных разрядов (PD)
Поиск места повреждения оболочки кабеля
Встроенный интерфейс USB

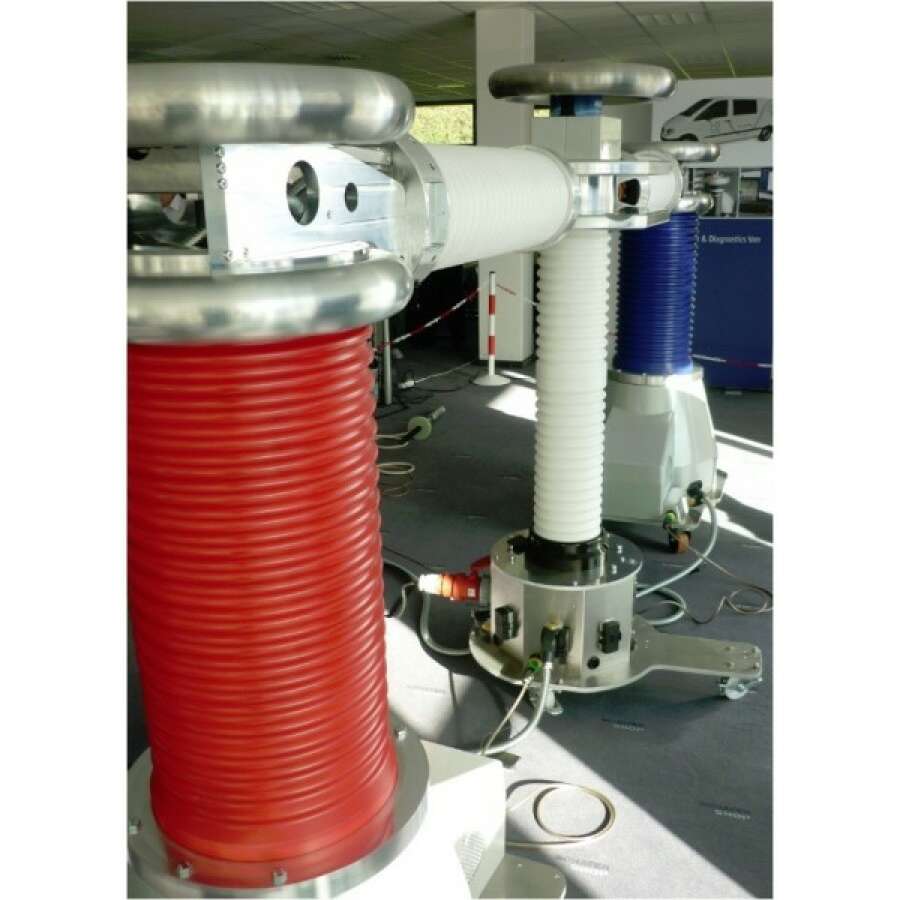

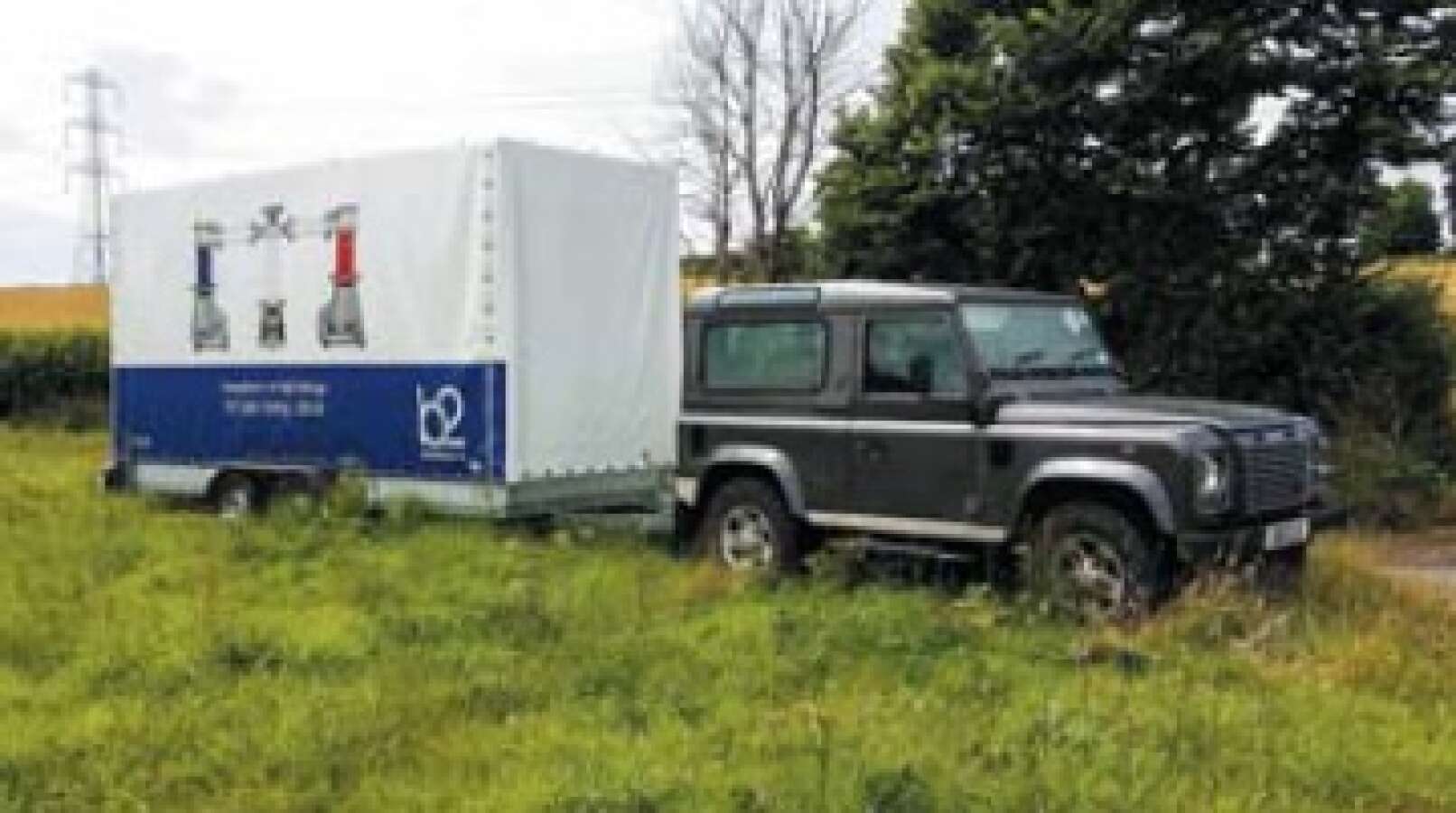

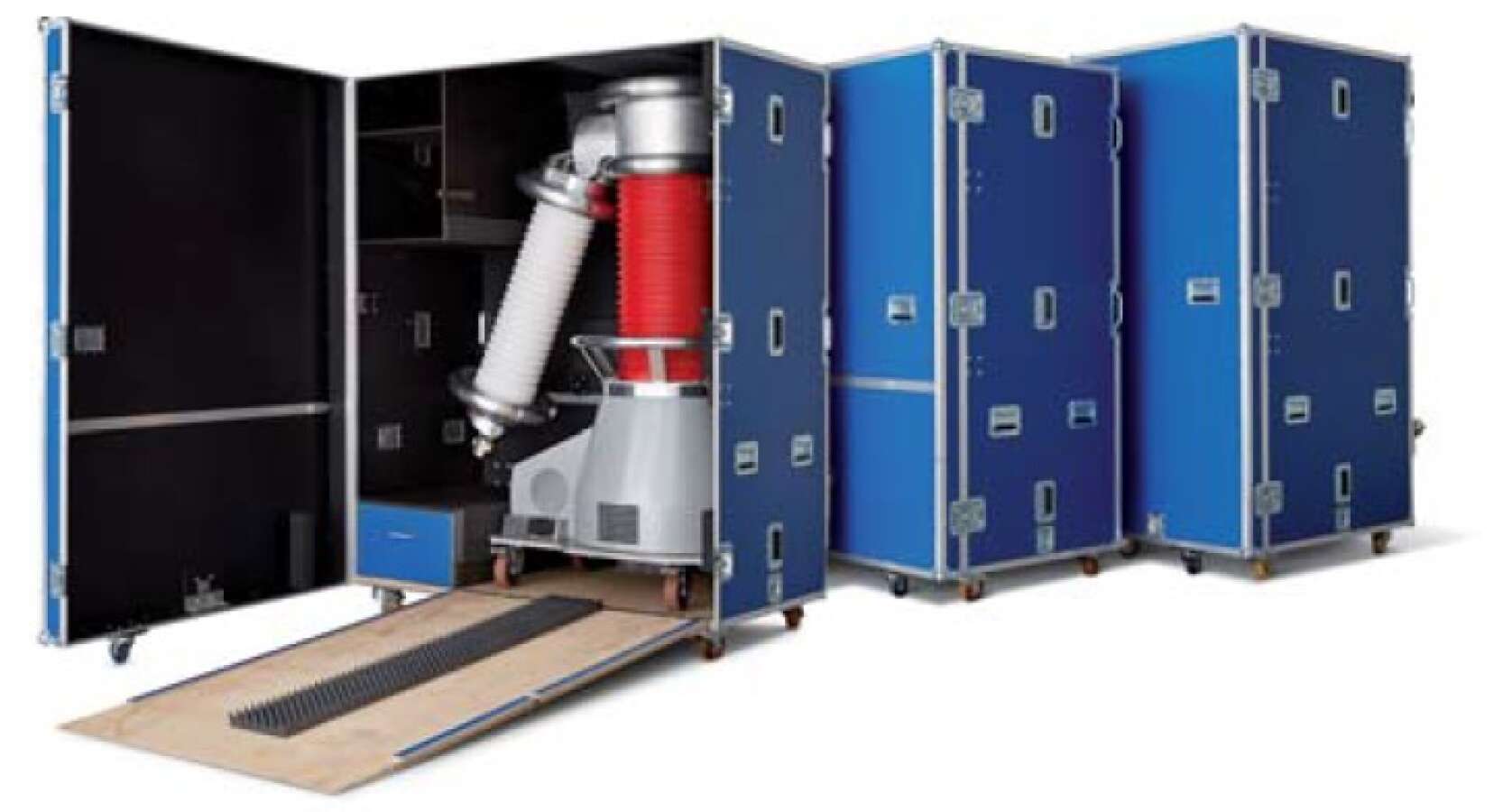

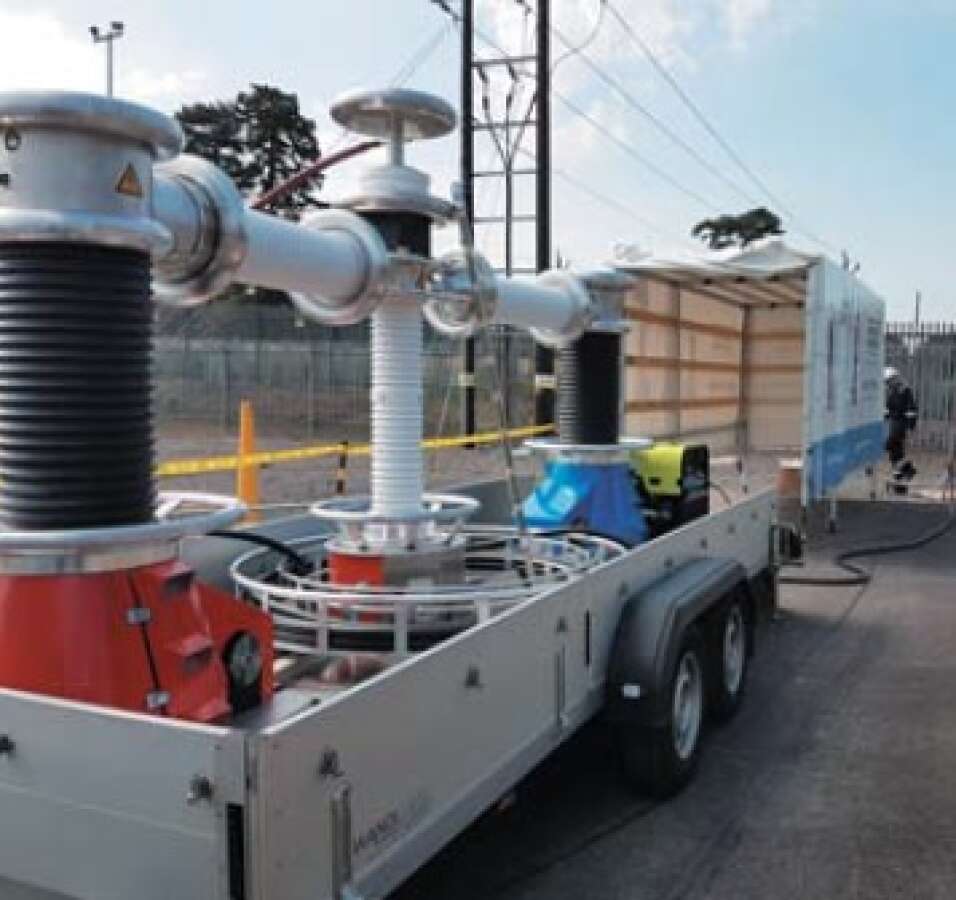

Установку можно смонтировать в прицепе или транспортировать в специальных ящиках (приобретаются отдельно).

Технические характеристики B2 electronic HVA200

Рабочее напряжение кабеля		110 кВ 3-х кратным напряжением Uo 220 кВ 1,5 кратным напряжением Uo

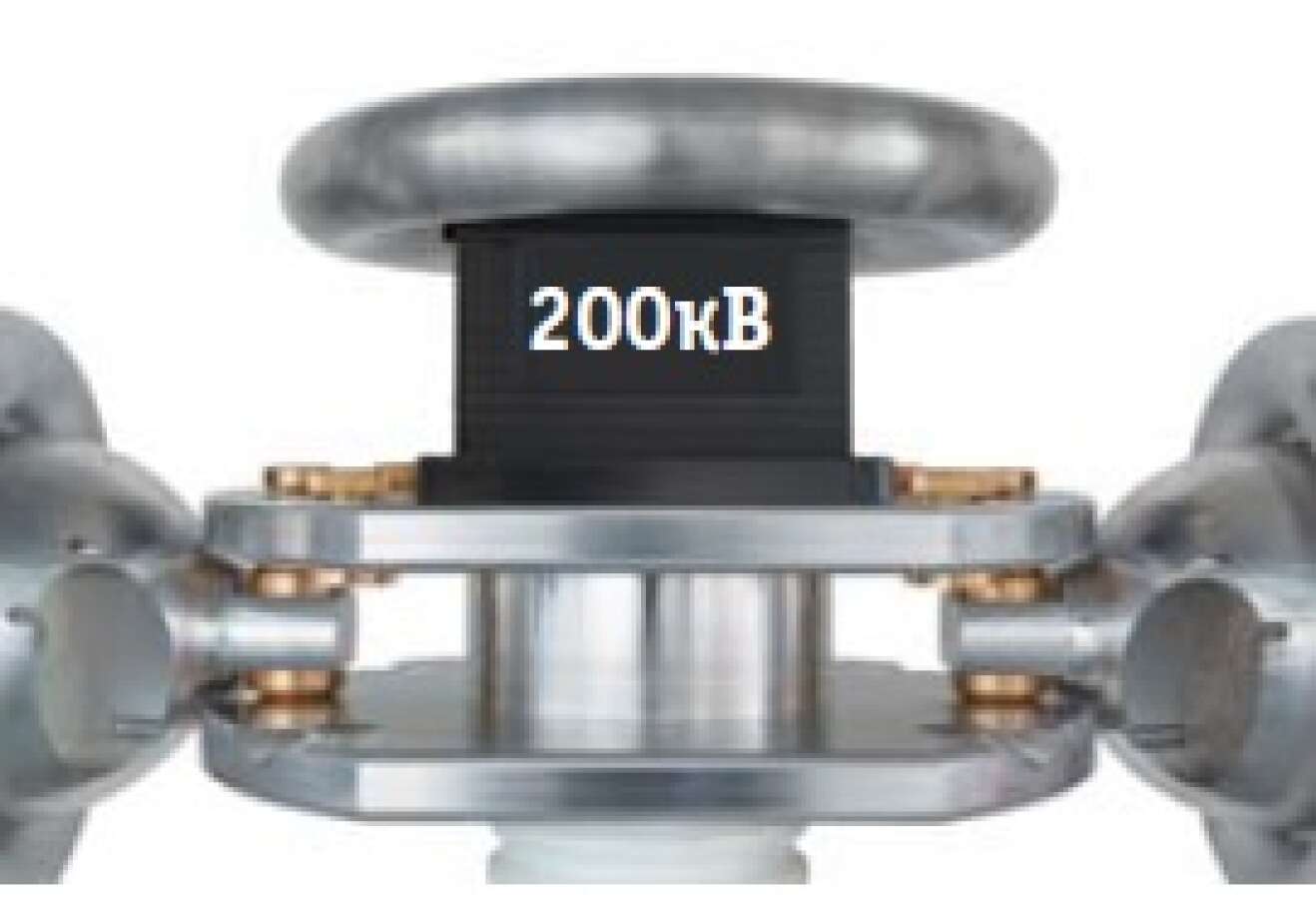

Выходное напряжение	синусоидальное	200 кВ, 141 кВ действ.
	постоянное	± 0–200 кВ
	прямоугольник	200 кВ
	погрешность	± 1%
	разрешение	0,1 кВ
Выходной ток		0–140 мА
Частота выходного сигнала		0,01 … 0,1 Гц с шагом 0,01 Гц (предустановка 0,1 Гц), автоматический выбор частоты
Измерение тангенса угла ДЭ потерь, встроенное		нет
Встроенная система обнаружения и компенсации токов утечки при измерении Тангенса		нет
Выходная нагрузка		0,6 мкФ @ 0,1 Гц @ 140 кВ действ. (прим. 1,5 км кабель) 0,8 мкФ @ 0,1 Гц @ 120 кВ действ. (прим. 2 км кабель) 0,92 мкФ @ 0,1 Гц @ 110 кВ действ. (прим. 2,5 км кабель)
Максимально возможная нагрузка (при пониженном испытательном напряжении и частоте)		10,0 мкФ
Режимы работы установки		высоковольтное испытание переменным напряжением СНЧ (синус или прямоугольник) высоковольтное испытание постоянным напряжением DC (положительной или отрицательной полярности) дожиг изоляции испытание жил/оболочки кабеля режим поиска места повреждения оболочки кабеля испытание вакуумных выключателей
Режим работы по времени		24 часа в сутки, 7 дней в неделю
Компьютерный интерфейс	USB	да
	RS232	нет
Входное напряжение питания		3 P + N + PE 16A 230/400 V AC / 9000 ВА
Рабочая температура		от -10 °C до +45 °C
Размер установки		зависит от типа развертывания
Вес		950 кг

Основные функции B2 electronic HVA200

При испытаниях кабелей установка может применяться как на кабелях из сшитого полиэтилена так и с бумажномаслянной изоляцией. В дополнение установка HVA может использоваться для испытаний как основной изоляции кабеля так и изоляции его оболочки.
На выходе установки может быть получено три разных вида плавно регулируемого по амплитуде напряжения: постоянное любой полярности или переменное напряжение сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом.
Процесс испытания в зависимости от производственных условий может выполняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать установку для любых испытаний, где требуется высокое переменное или постоянное напряжение. Более того, система позволяет снижать частоту выходного напряжения, что позволяет испытывать более протяженные кабели.
Установка может также использоваться в режиме удержания тока пробоя, для дальнейшего применения средств прожига и определения места повреждения. Современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания защиты и условия испытания. В случае пробоя испытуемой изоляции отображается величина действующего значения пробивного напряжения.
Если активирован режим удержания тока пробоя (создание условий для определения места повреждения), сопротивление изоляции в месте пробоя может быть значительно снижено, что позволит в дальнейшем ускорить определение места повреждения.

Применение B2 electronic HVA200

Кабели: всех возможных существующих видов изоляции: СПЭ, бумажно-масляная, этиленпропилен, кабель ПВХ, кабели с комбинированной изоляцией
Генераторы
Емкости
Выключатели
Трансформаторы
Двигатели
Изоляторы
Муфты
