b2 electronic PD30-2/TD - комбинированная система «Измерение частичных разрядов с локализацией источника ЧР» с блоком «Измерение тангенса угла потерь TD», 23 кВ

Артикул: HVA-PD30/TD

Цена: 10 174 000 ₽
Цена актуальна на 08.12.2023

Доступно под заказ

Средний срок поставки: 6-8 недель

Производство: B2 electronic

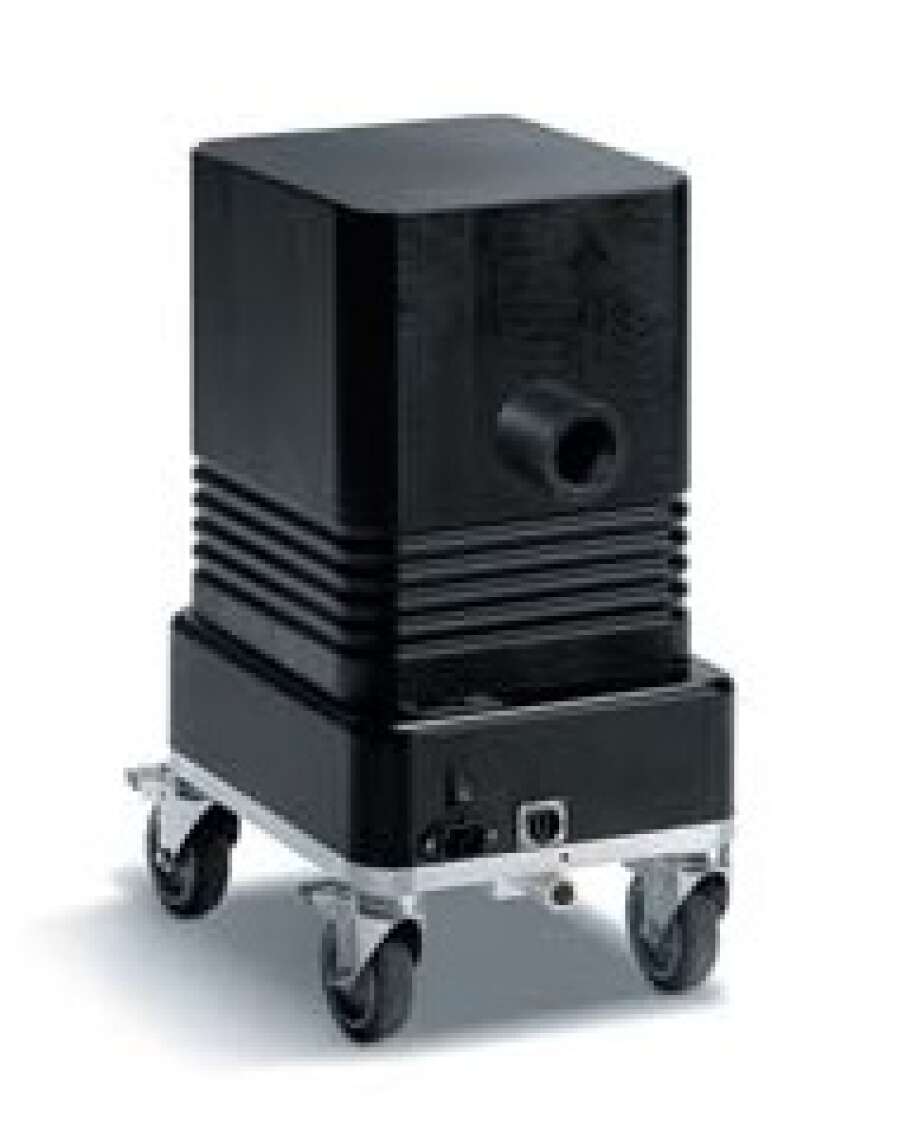

Комбинированная система b2 electronic PD30-2/TD состоит из PD30-2 и TD30.

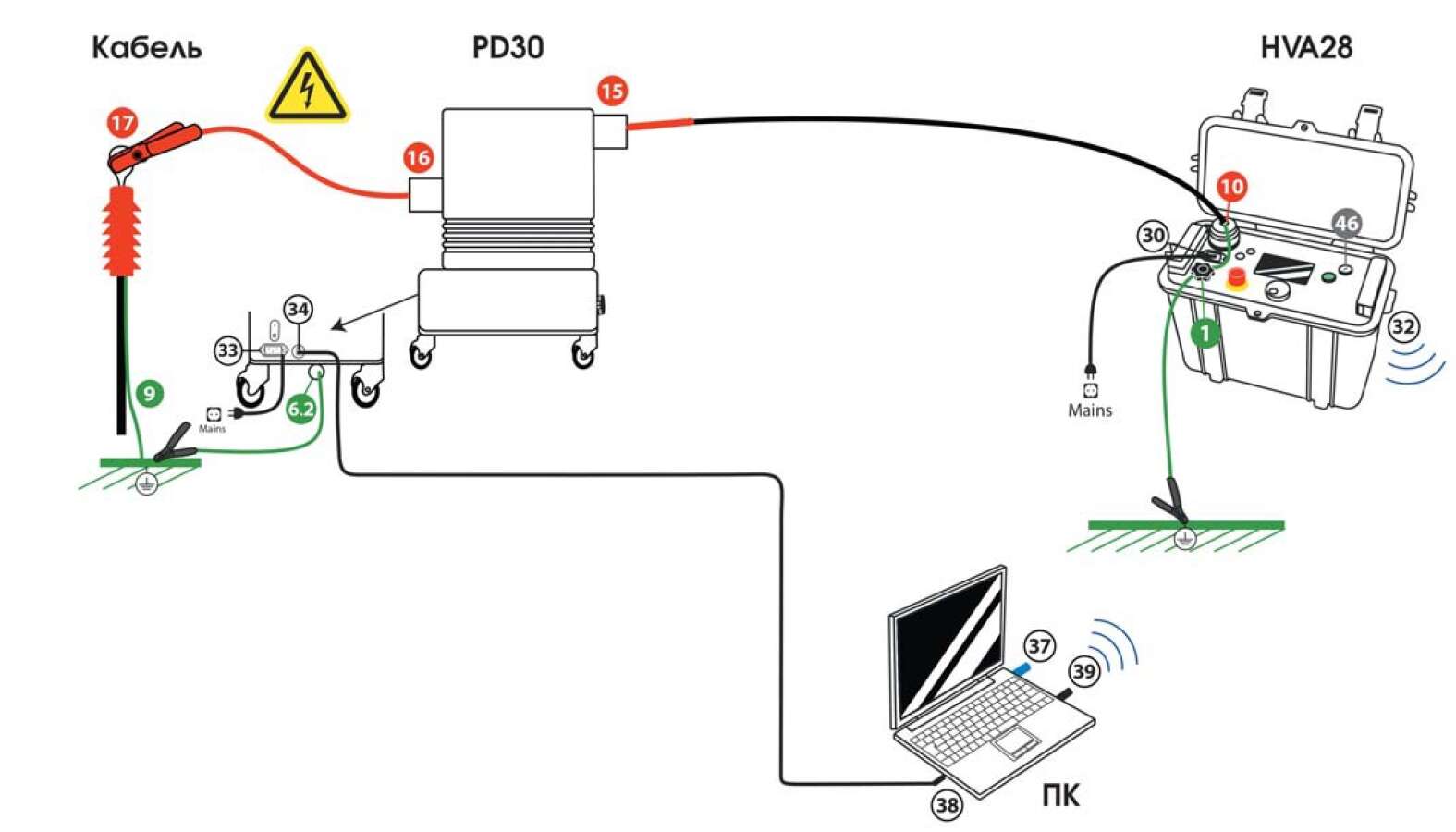

Система PD30-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением 6-10 кВ.

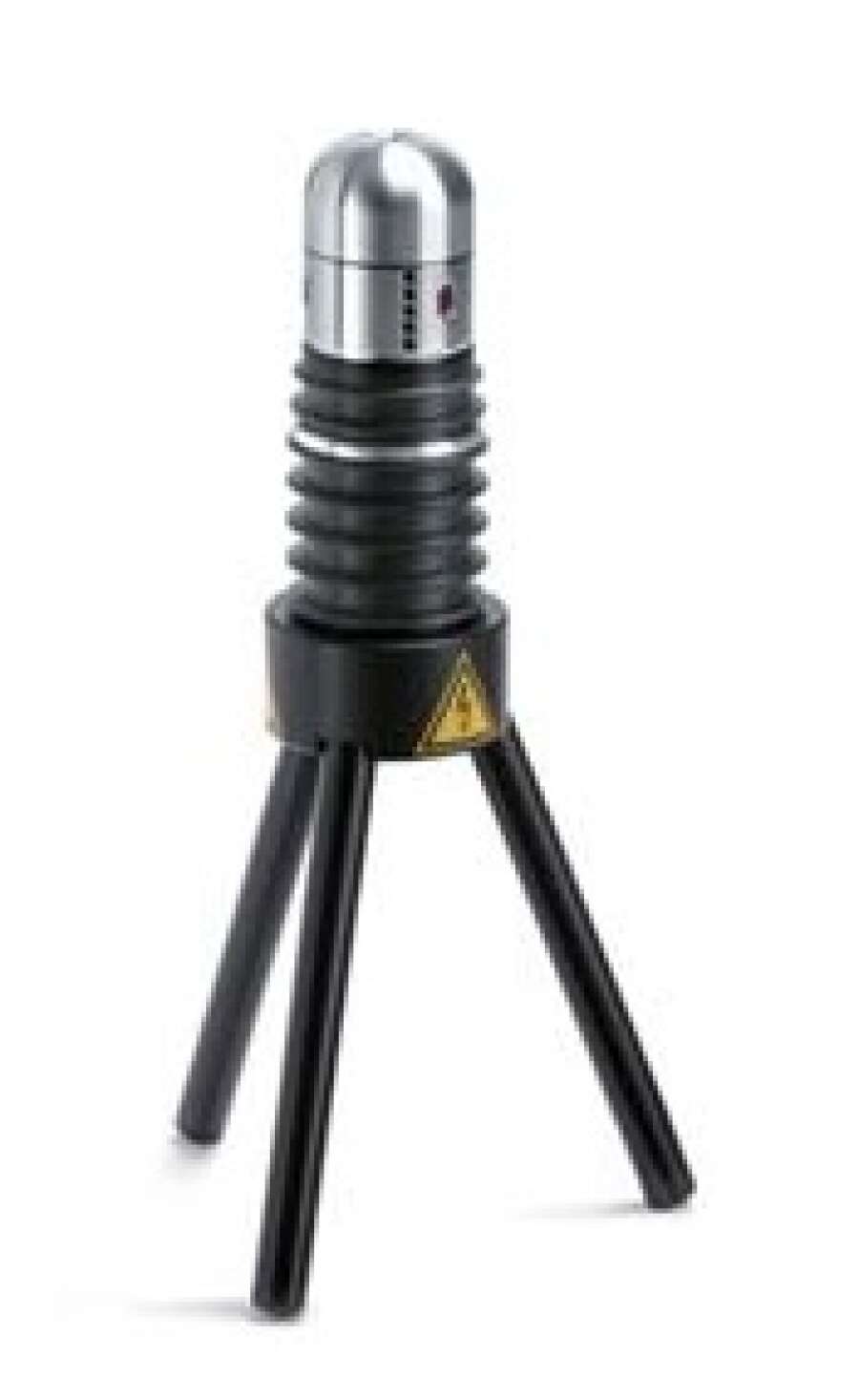

Высоковольтная система измерения тангенса угла диэлектрических потерь в кабеле TD30 позволяет проводить испытание кабелей на 6-10 кВ для быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования.

Особенности b2 electronic PD30-2

  • Полное русифицированное программное обеспечение для обработки результатов
  • Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
  • Подавление помех
  • Подробная информация о месте локализации и величине ЧР
  • Графическое представление информации
  • Пошаговый «мастер» процесса измерения
  • Внесен в госреестр средств измерений РФ

Особенности b2 electronic TD30

  • Измерение тангенса угла диэлектрических потерь
  • Компактность и легкость
  • Простота в использовании
  • Одновременное испытание и диагностика кабеля
  • Передача данных на компьютер при помощи интерфейса Bluetooth
  • Протокол по результатам диагностики
  • Подключение оборудования одним проводом
  • Внесен в госреестр средств измерений РФ

Технические характеристики b2 electronic PD30-2

Рабочее напряжение синусоидальное 1–24 кВ дейст./34 кВ пик.
частота 0,1 Гц
Ток 1 А
Высоковольтный конденсатор емкость 1 нФ
размеры 300×250×486 мм
вес 29 кг
Высоковольтный фильтр емкость 4 нФ
размеры встроенный
вес -
Фоновый уровень ЧР ≤10 пКл
Диапазон скорости распространения импульса ЧР (v/2)  10–150 м/мкс
Максимальная длина линии 100 км
Полоса пропускания импульсов ЧР 100 MГц / аналоговый фильтр
Погрешность определения места повреждения кабеля 1%
Разрешение определения места повреждения кабеля
  • 0,1 пКл
  • 0,1 м
Входной импеданс 10 kΩ / 50 пФ
Частота дискретизации 200 MГц
Измерение ТанДельта нет
Усиление при обработке сигнала
  • 0 - 52 дБ (1 канал)
  • 0 - 72 дБ (2-ой канал)
Входное напряжение питания 100-240 В / 50-60 Гц
Рабочая температура от -5 °C до +45 °C

Технические характеристики B2 electronic TD30

Рабочее напряжение синусоидальное 1–23 кВ дейст.
частота
  • 0,1 Гц
  • 0,01–0,09 Гц
Измерение напряжения разрешение 0,1 кВ
погрешность 1%
Измерение тока разрешение 1 мкА
погрешность 1%
Измерение ТанДельта разрешение 1×10–5
погрешность ± 1×10–4
Диапазон нагрузки 500 пФ – 10 мкФ
Стандарты
  • электромагнитная защищенность: IEC6100-4-2, IEC6100-4-4, EN55077
  • безопасность: EN60950, EN50191, EN61010-1
Компьютерный интерфейс Bluetooth
Питание алкалиновые батарейки тип C или NiMH (2 шт.)
Рабочая температура от -10 °C до +50 °C
Габаритные размеры 240×80×80 мм
Вес 3 кг
