B2 electronic PD60-2 - система «Измерение частичных разрядов с локализацией источника ЧР» второго поколения, 60 кВ
Артикул: HVA-PD60
Цена:
11 500 000 ₽
Цена актуальна на 21.11.2024
Средний срок поставки: 6-8 недель
Производство: B2 electronic
Система измерения частичных разрядов B2 electronic PD60-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 35 кВ.
Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля.
Определение мест повреждений методом измерения ЧР включает в себя:
- измерение интенсивности и уровня частичных разрядов
- программную обработку измерений в режиме реального времени
- режим работы «осциллограф»: наложенная синусоидальная форма волны испытательного высокого напряжения для определения типа дефекта
- локализация местонахождения дефекта методом измерения частичных разрядов.
Программное обеспечение позволяет:
- определять значения ЧР (в кулонах) в режиме реального времени
- строить диаграмму трассы кабельной линии с указанием места локализации ЧР
- строить диаграмму трассы кабельной линии с указанием интенсивности ЧР в данном месте локализации.
Установка определяет и записывает следующие параметры:
- калибровочный импульс и определение места локализация ЧР
- фоновые помехи и наводки (например на подстанции)
- напряжение возникновения частичных разрядов (PDIV): уровень частичных разрядов при напряжении 1,7 Uo
- напряжение прекращения (гашения) частичных разрядов (PDEV).
Особенности B2 electronic PD60-2
- Полное русифицированное программное обеспечение для обработки результатов
- Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
- Подавление помех
- Подробная информация о месте локализации и величине ЧР
- Графическое представление информации
- Пошаговый «мастер» процесса измерения
- Внесен в госреестр средств измерений РФ
Технические характеристики B2 electronic PD60-2
| Рабочее напряжение | синусоидальное | 1–44 кВ дейст./62 кВ пик. |
| частота | 0,1 Гц | |

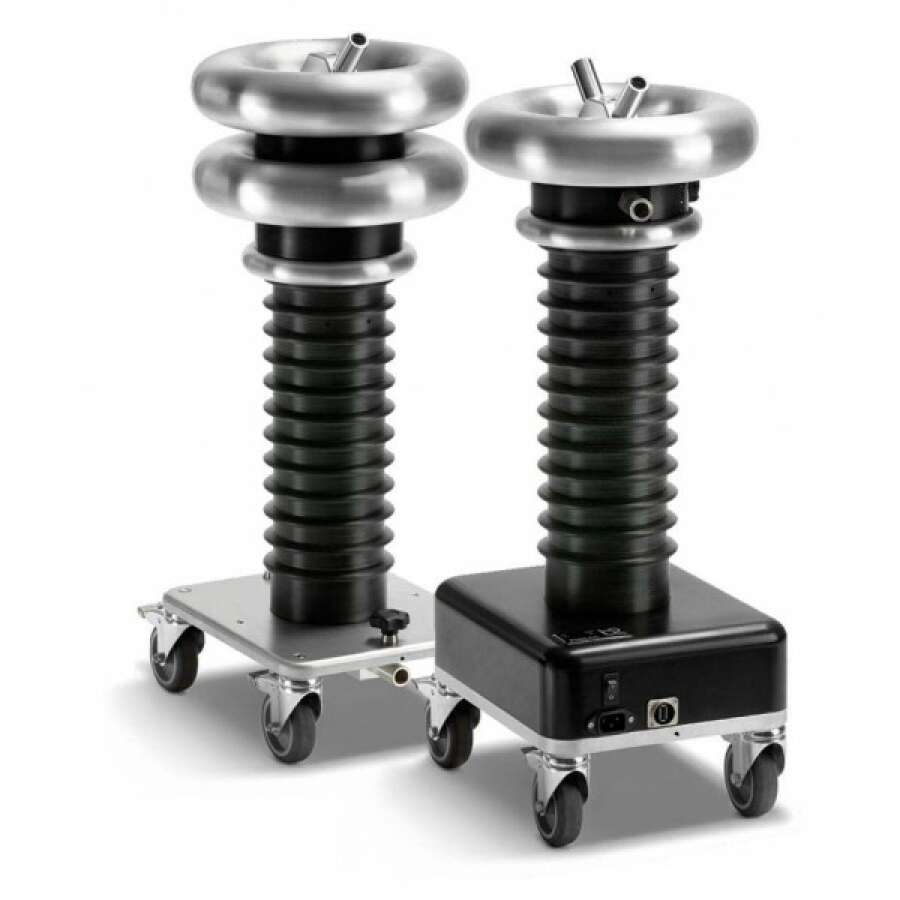

| Высоковольтный конденсатор | емкость | 1 нФ |
| размеры | 330×280×730 мм | |
| вес | 20,7 кг | |
| Высоковольтный фильтр | емкость | 1 нФ |
| размеры | 300×280×720 мм | |
| вес | 19,9 кг | |
| Фоновый уровень ЧР | ≤10 пКл | |
| Диапазон скорости распространения импульса ЧР (v/2) | 10–150 м/мкс | |
| Максимальная длина линии | 100 км | |
| Полоса пропускания импульсов ЧР | 100 MГц / аналоговый фильтр | |
| Погрешность определения места повреждения кабеля | 1% | |
| Разрешение определения места повреждения кабеля |
|
|
| Входной импеданс | 10 kΩ / 50 пФ | |
| Частота дискретизации | 200 MГц | |
| Измерение ТанДельта | нет | |
| Усиление при обработке сигнала |
|
|
| Входное напряжение питания | 110-240 В / 50-60 Гц | |
| Рабочая температура | от -5 °C до +45 °C | |
Основные функции B2 electronic PD60-2
Сегодня диагностика методом измерения частичных разрядов представляет собой один из основных методов неразрушающего контроля и оценки кабеля.
Частичный разряд — это искровой разряд очень малой мощности, который образуется внутри изоляции, или на ее поверхности, в оборудовании среднего и высокого напряжения. Уровень ЧР измеряется в кулонах. С течением времени периодически повторяющиеся частичные разряды разрушают изоляцию, приводя в конечном итоге к ее пробою. Обычно разрушение изоляции под действием частичных разрядов происходит в течение многих месяцев, и даже лет. Таким образом, регистрация частичных разрядов, оценка их мощности и интенсивности, а также локализация места их возникновения позволяет своевременно выявить развивающиеся повреждения изоляции и принять необходимые меры для их устранения. Наиболее частые источники ЧР — неоднородные участки изоляции в соединительных и концевых кабельных муфтах.
Долговременная подача переменного высокого напряжения побуждает актуальные повреждения в кабеле к генерации частичных разрядов. Чем больше дефект, тем выше уровень (амплитуда ЧР). В момент появления частичного разряда в кабельной линии возникает два коротких импульсных сигнала, которые распространяются к разным концам кабельной линии. Измеряя импульсы, достигшие начала кабеля, можно определить расстояние до места их возникновения и уровень. Кроме того, важным диагностическим показателем является наблюдение за тем, активен ли источник частичного разряда уже при Uo (номинальное напряжение) или при 1,7×Uo (напряжение при замыкании на землю).

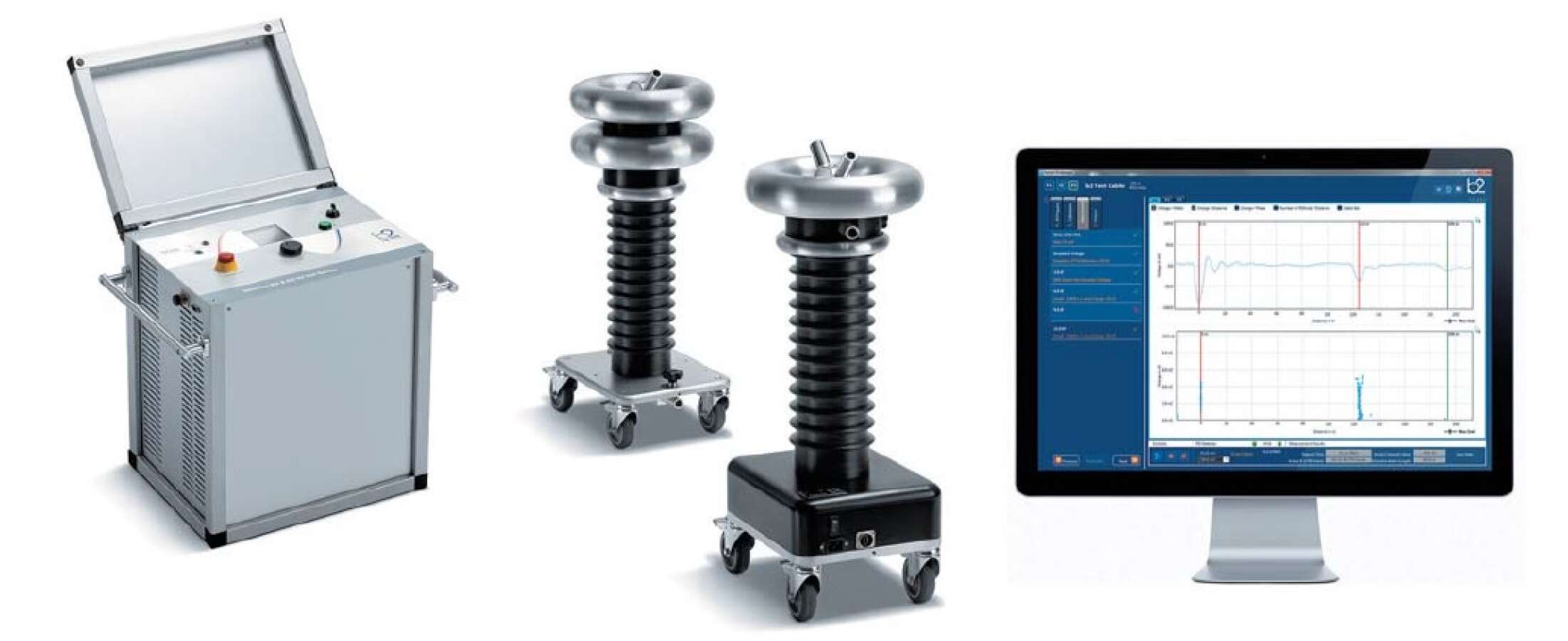

Все оборудование для диагностики методом измерения частичных разрядов используется совместно с персональным компьютером, с помощью которого с использованием специального программного обеспечения b2 Suite на русском языке, осуществляется управление системой измерения ЧР и обработка полученных результатов. Программа позволяет управлять всем оборудованием дистанционно с компьютера, обрабатывать результаты измерения в полностью автоматическом режиме, помогая Пользователю провести измерения в пошаговом режиме, одновременно измерять уровень частичных разрядов и тангенс угла диэлектрических потерь, создать базу данных диагностируемых кабельных линий, подготовить и распечатать финальный протокол.
