B2 electronic PD60-2/TD - комбинированная система «Измерение частичных разрядов с локализацией источника ЧР» с блоком «Измерение тангенса угла потерь TD», 60 кВ

Артикул: HVA-PD60/TD

Цена: 13 990 000 ₽
Цена актуальна на 07.12.2024

Доступно под заказ

Средний срок поставки: 6-8 недель

Производство: B2 electronic

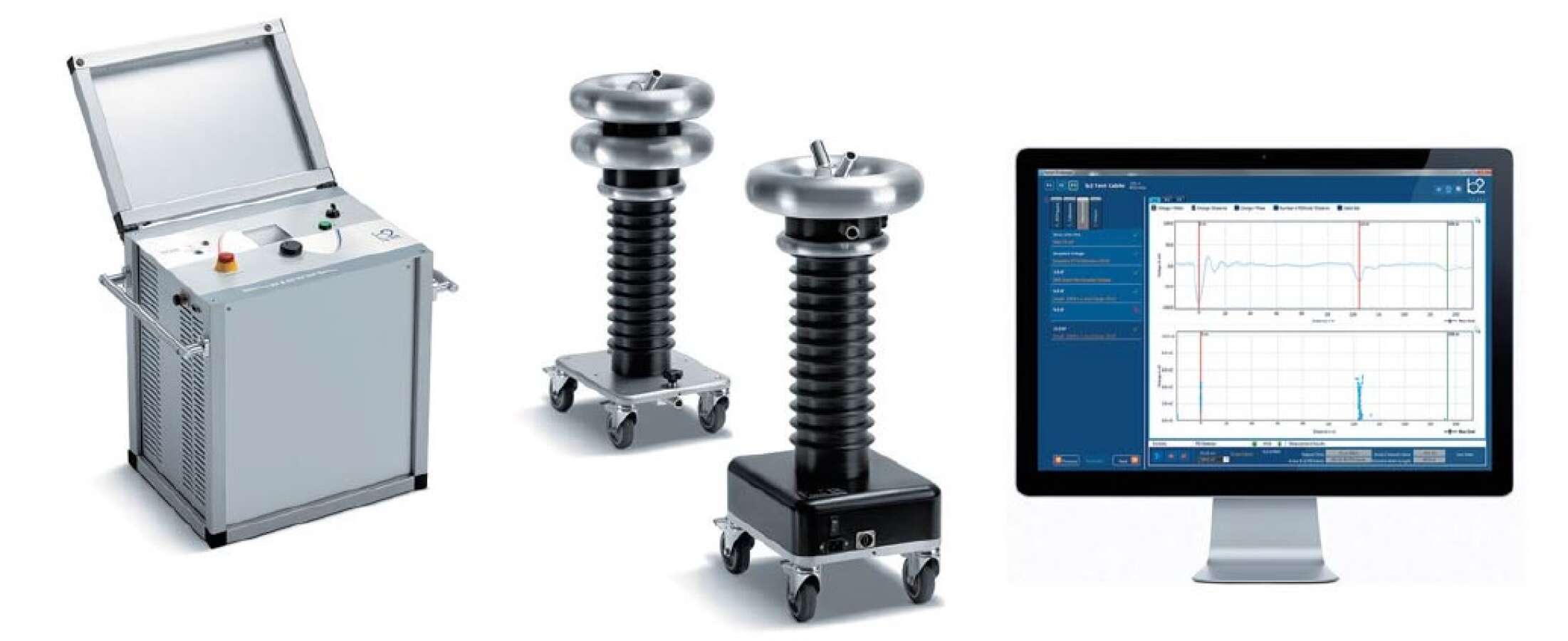

Комбинированная система B2 electronic PD60-2/TD состоит из PD60-2 и TD60.

Система PD60-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 35 кВ.

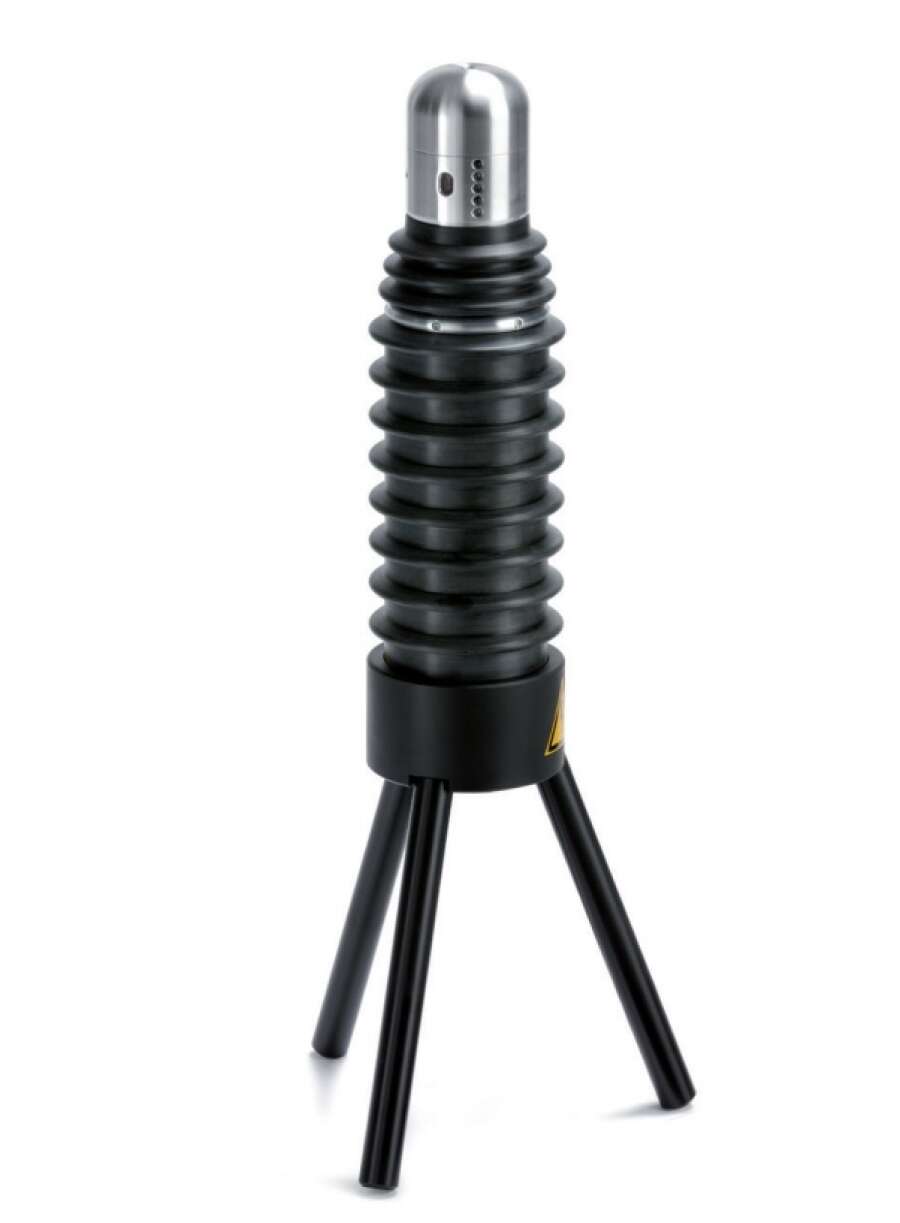

Высоковольтная система измерения тангенса угла диэлектрических потерь в кабеле TD60 позволяет проводить испытание кабелей на 35 кВ для быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования.

Особенности B2 electronic PD60-2

  • Полное русифицированное программное обеспечение для обработки результатов
  • Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
  • Подавление помех
  • Подробная информация о месте локализации и величине ЧР
  • Графическое представление информации
  • Пошаговый «мастер» процесса измерения
  • Внесен в госреестр средств измерений РФ

Особенности B2 electronic TD60

  • Измерение тангенса угла диэлектрических потерь
  • Компактность и легкость
  • Простота в использовании
  • Одновременное испытание и диагностика кабеля
  • Передача данных на компьютер при помощи интерфейса Bluetooth
  • Протокол по результатам диагностики
  • Подключение оборудования одним проводом
  • Внесен в госреестр средств измерений РФ

Технические характеристики B2 electronic PD60-2

Рабочее напряжение синусоидальное 1–44 кВ дейст./62 кВ пик.
частота 0,1 Гц

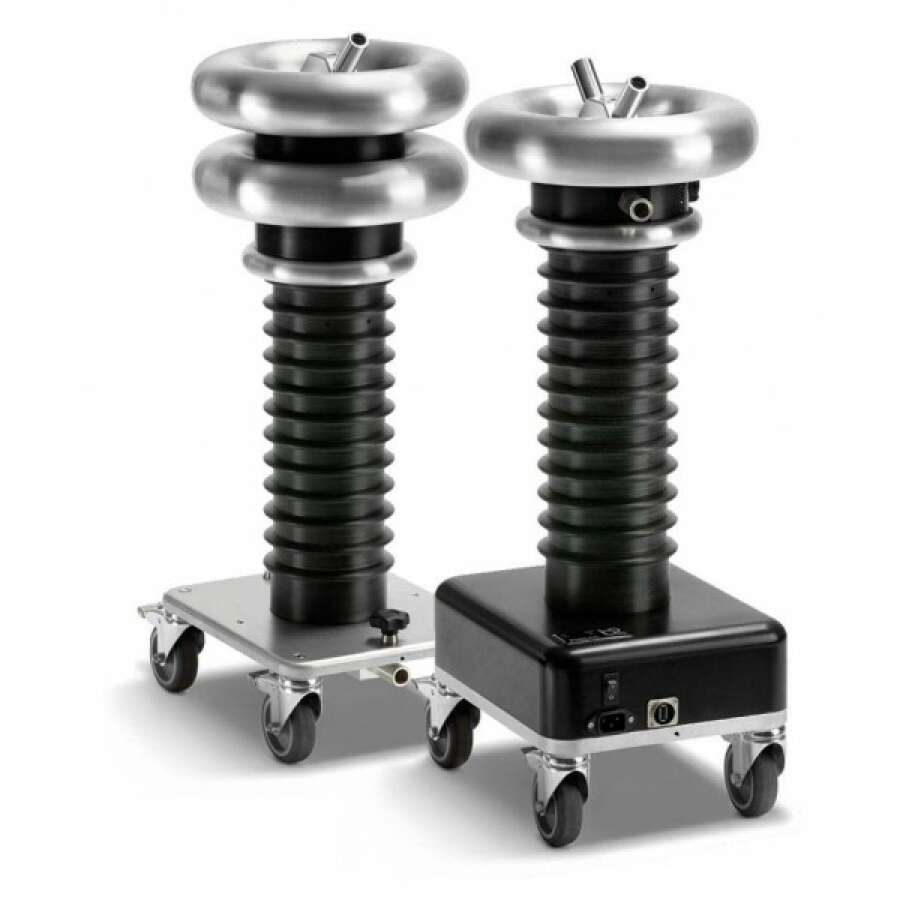

Высоковольтный конденсатор емкость 1 нФ
размеры 330×280×730 мм
вес 20,7 кг
Высоковольтный фильтр емкость 1 нФ
размеры 300×280×720 мм
вес 19,9 кг
Фоновый уровень ЧР ≤10 пКл
Диапазон скорости распространения импульса ЧР (v/2)  10–150 м/мкс
Максимальная длина линии 100 км
Полоса пропускания импульсов ЧР 100 MГц / аналоговый фильтр
Погрешность определения места повреждения кабеля 1%
Разрешение определения места повреждения кабеля
  • 0,1 пКл
  • 0,1 м
Входной импеданс 10 kΩ / 50 пФ
Частота дискретизации 200 MГц
Измерение ТанДельта нет
Усиление при обработке сигнала
  • 0 - 52 дБ (1 канал)
  • 0 - 72 дБ (2-ой канал)
Входное напряжение питания 110-240 В / 50-60 Гц
Рабочая температура от -5 °C до +45 °C

Технические характеристики B2 electronic TD60

Рабочее напряжение синусоидальное 1–44 кВ дейст.
частота
  • 0,1 Гц
  • 0,01–0,09 Гц
Измерение напряжения разрешение 0,1 кВ
погрешность 1%
Измерение тока разрешение 1 мкА
погрешность 1%
Измерение ТанДельта разрешение 1×10–5
погрешность ± 1×10–4
Диапазон нагрузки 500 пФ – 10 мкФ
Стандарты
  • электромагнитная защищенность: IEC6100-4-2, IEC6100-4-4, EN55077
  • безопасность: EN60950, EN50191, EN61010-1
Компьютерный интерфейс Bluetooth
Питание алкалиновые батарейки тип C или NiMH (2 шт.)
Рабочая температура от -10 °C до +50 °C
Габаритные размеры 450×120×120 мм
Вес 5 кг
