B2 electronic PD120-2 - система «Измерение частичных разрядов с локализацией источника ЧР» второго поколения, 120 кВ

Артикул: HVA-PD120

Цена: 19 800 000 ₽
Цена актуальна на 07.10.2024

Доступно под заказ

Средний срок поставки: 6-8 недель

Производство: B2 electronic

Система измерения частичных разрядов B2 electronic PD120-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 110 кВ.
Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля.

Определение мест повреждений методом измерения ЧР включает в себя:

  • измерение интенсивности и уровня частичных разрядов
  • программную обработку измерений в режиме реального времени
  • режим работы «осциллограф»: наложенная синусоидальная форма волны испытательного высокого напряжения для определения типа дефекта
  • локализация местонахождения дефекта методом измерения частичных разрядов.

Программное обеспечение позволяет:

  • определять значения ЧР (в кулонах) в режиме реального времени
  • строить диаграмму трассы кабельной линии с указанием места локализации ЧР
  • строить диаграмму трассы кабельной линии с указанием интенсивности ЧР в данном месте локализации.

Установка определяет и записывает следующие параметры:

  • калибровочный импульс и определение места локализация ЧР
  • фоновые помехи и наводки (например на подстанции)
  • напряжение возникновения частичных разрядов (PDIV):  уровень частичных разрядов при напряжении 1,7 Uo
  • напряжение прекращения (гашения) частичных разрядов (PDEV).

Особенности B2 electronic PD120-2

  • Полное русифицированное программное обеспечение для обработки результатов
  • Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
  • Подавление помех
  • Подробная информация о месте локализации и величине ЧР
  • Графическое представление информации
  • Пошаговый «мастер» процесса измерения
  • Внесен в госреестр средств измерений РФ

Технические характеристики B2 electronic PD120-2

Рабочее напряжение синусоидальное 1–120 кВ дейст./85 кВ пик.
частота 0,1 Гц

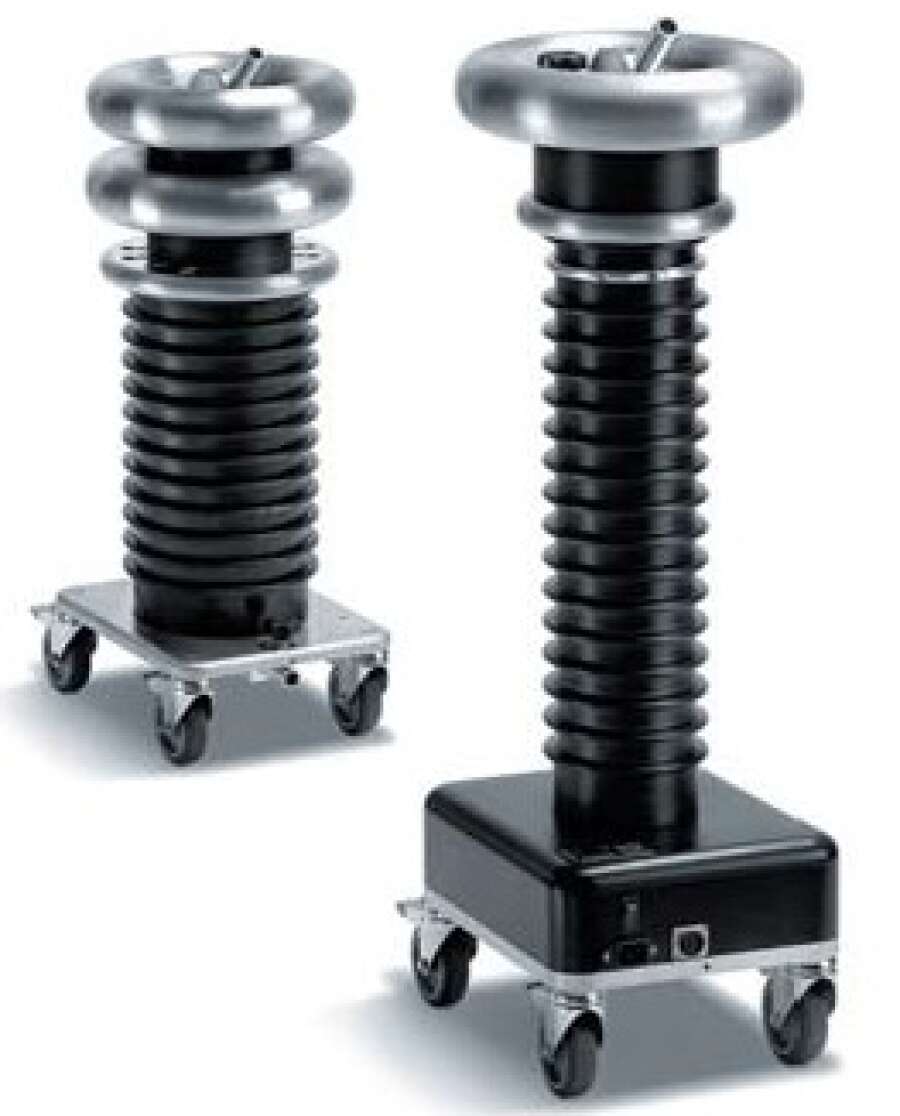

Высоковольтный конденсатор емкость 1 нФ
размеры 330×280×870 мм
вес 24,7 кг
Высоковольтный фильтр емкость 1 нФ
размеры 300×280×820 мм
вес 34 кг
Фоновый уровень ЧР ≤10 пКл
Диапазон скорости распространения импульса ЧР (v/2)  10–150 м/мкс
Максимальная длина линии 100 км
Полоса пропускания импульсов ЧР 100 MГц / аналоговый фильтр
Погрешность определения места повреждения кабеля 1%
Разрешение определения места повреждения кабеля
  • 0,1 пКл
  • 0,1 м
Входной импеданс 10 kΩ / 50 пФ
Частота дискретизации 200 MГц
Измерение ТанДельта нет
Усиление при обработке сигнала
  • 0 - 52 дБ (1 канал)
  • 0 - 72 дБ (2-ой канал)
Входное напряжение питания 110-240 В / 50-60 Гц
Рабочая температура от -5 °C до +45 °C

Основные функции B2 electronic PD120-2

Сегодня диагностика методом измерения частичных разрядов представляет собой один из основных методов неразрушающего контроля и оценки кабеля.

Частичный разряд — это искровой разряд очень малой мощности, который образуется внутри изоляции, или на ее поверхности, в оборудовании среднего и высокого напряжения. Уровень ЧР измеряется в кулонах. С течением времени периодически повторяющиеся частичные разряды разрушают изоляцию, приводя в конечном итоге к ее пробою. Обычно разрушение изоляции под действием частичных разрядов происходит в течение многих месяцев, и даже лет. Таким образом, регистрация частичных разрядов, оценка их мощности и интенсивности, а также локализация места их возникновения позволяет своевременно выявить развивающиеся повреждения изоляции и принять необходимые меры для их устранения. Наиболее частые источники ЧР — неоднородные участки изоляции в соединительных и концевых кабельных муфтах.

Долговременная подача переменного высокого напряжения побуждает актуальные повреждения в кабеле к генерации частичных разрядов. Чем больше дефект, тем выше уровень (амплитуда ЧР). В момент появления частичного разряда в кабельной линии возникает два коротких импульсных сигнала, которые распространяются к разным концам кабельной линии. Измеряя импульсы, достигшие начала кабеля, можно определить расстояние до места их возникновения и уровень. Кроме того, важным диагностическим показателем является наблюдение за тем, активен ли источник частичного разряда уже при Uo (номинальное напряжение) или при 1,7×Uo (напряжение при замыкании на землю).

Все оборудование для диагностики методом измерения частичных разрядов используется совместно с персональным компьютером, с помощью которого с использованием специального программного обеспечения b2 Suite на русском языке, осуществляется управление системой измерения ЧР и обработка полученных результатов. Программа позволяет управлять всем оборудованием дистанционно с компьютера, обрабатывать результаты измерения в полностью автоматическом режиме, помогая Пользователю провести измерения в пошаговом режиме, одновременно измерять уровень частичных разрядов и тангенс угла диэлектрических потерь, создать базу данных диагностируемых кабельных линий, подготовить и распечатать финальный протокол.
