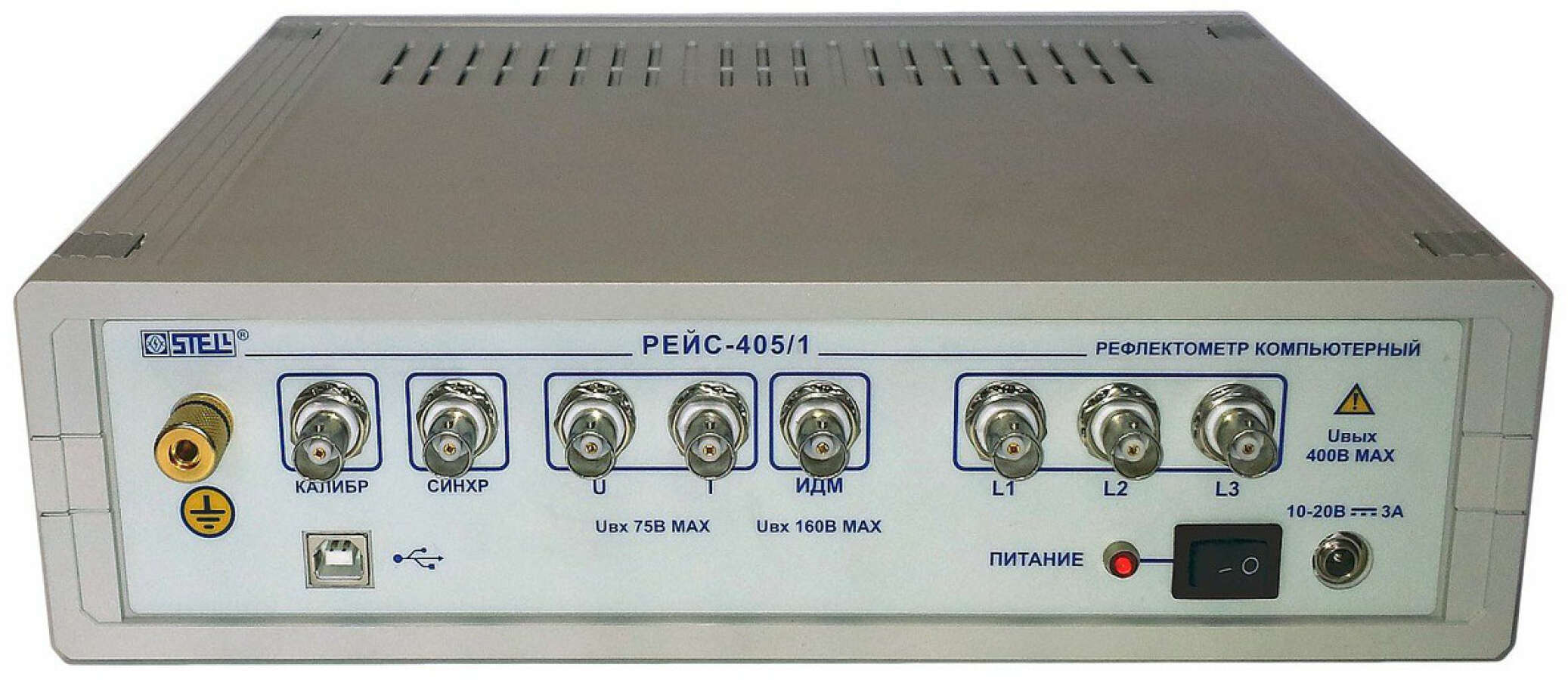

СТЭЛЛ РЕЙС-405/1 - рефлектометр компьютерный

Артикул: REIS-405/1

Цена: 411 345 ₽
Цена актуальна на 24.05.2024

Доступно под заказ

Средний срок поставки: 2-4 недели

Производство: НПП "СТЭЛЛ"

Мощный и компактный компьютерный рефлектометр СТЭЛЛ РЕЙС-405/1 применяется для определения мест повреждений в силовых кабельных линиях. Рефлектометр высокоэффективен при использовании в составе электротехнической лаборатории.

Особенности СТЭЛЛ РЕЙС-405/1

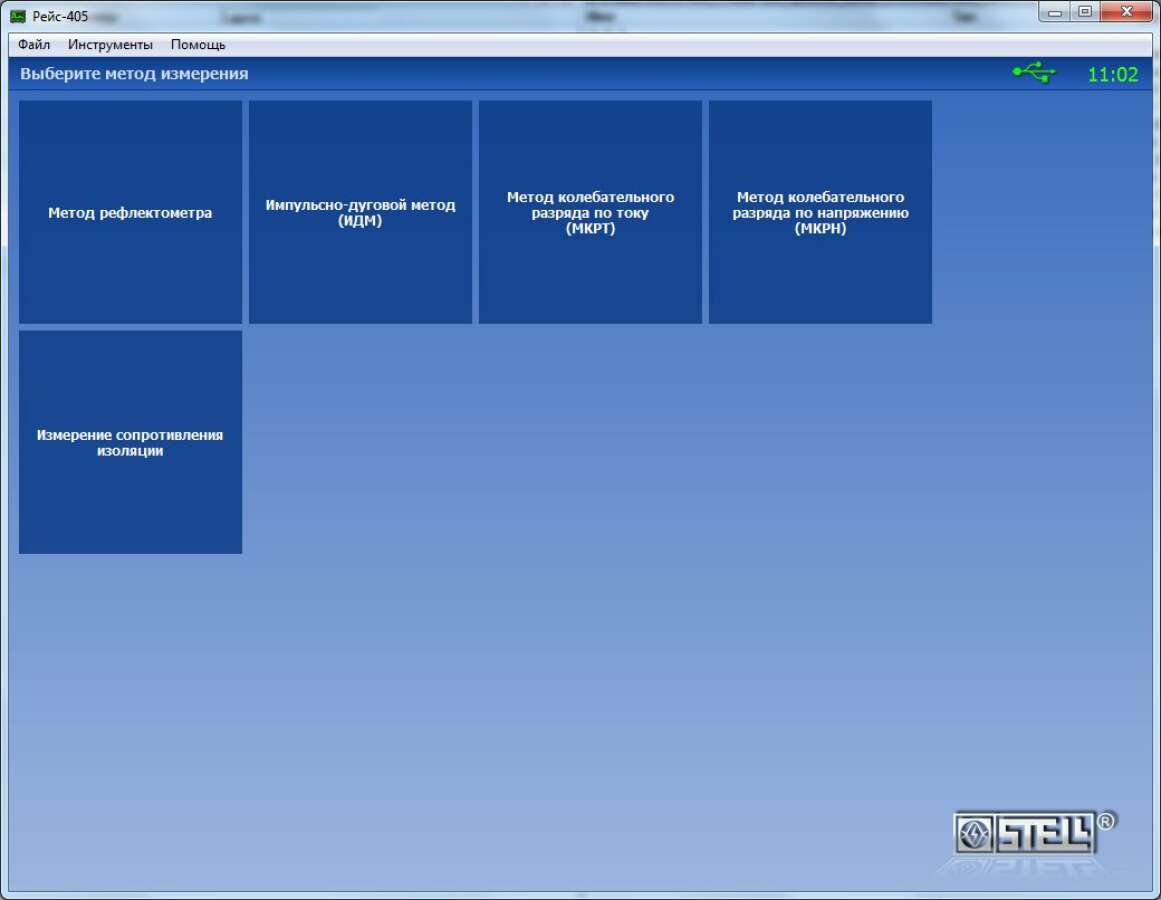

  • РЕЙС-405/1 является измерительной системой, которая объединяет в себе 4 измерительных прибора:
    • рефлектометр для металлических кабельных и воздушных линий,
    • измеритель сопротивления изоляции,
    • измеритель по импульсно-дуговому методу,
    • измеритель по методу колебательного разряда
  • Рефлектометр предназначен для использования в комплекте с компьютером, в составе электроизмерительных лабораторий для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях. Данный рефлектометр может быть также использован для измерения и других типов линий с металлическими проводниками
  • В электроизмерительной лаборатории данный рефлектометр  может быть использован как постоянно-встроенный прибор
  • Управление рефлектометром осуществляется от внешнего (управляющего) компьютера по интерфейсу USB. Управляющим компьютером может быть как обычный ноутбук, так и специализированный панельный компьютер под управлением ОС Windows версий от Windows ХР до Windows 10
  • Минимальное разрешение экрана 1024x768 (рекомендуется 1280x1024)
  • Интерфейс программы управления позволяет использовать не только клавиатуру и мышь, но и тачскрин панельного компьютера
  • Простой, интуитивно-понятный интерфейс
  • Прямое управление параметрами

Особенности применения СТЭЛЛ РЕЙС-405/1

  • Два из четырех имеющихся в приборе метода, а именно: метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства
  • Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно с дополнительными высоковольтными устройствами, которые не входят в комплект поставки прибора

Комплект поставки

  • Рефлектометр компьютерный СТЭЛЛ РЕЙС-405/1 - 1 шт.
  • Кабель присоединительный (2 метра) - 3 шт.
  • Кабель присоединительный (3 метра) - 3 шт.
  • Тройник (для поверки) - 1 шт.
  • Нагрузка (для поверки) - 1 шт.
  • Сетевой адаптер - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Формуляр - 1 шт.

ВНИМАНИЕ! Управляющий компьютер в комплект поставки не входит.

Технические характеристики СТЭЛЛ РЕЙС-405/1

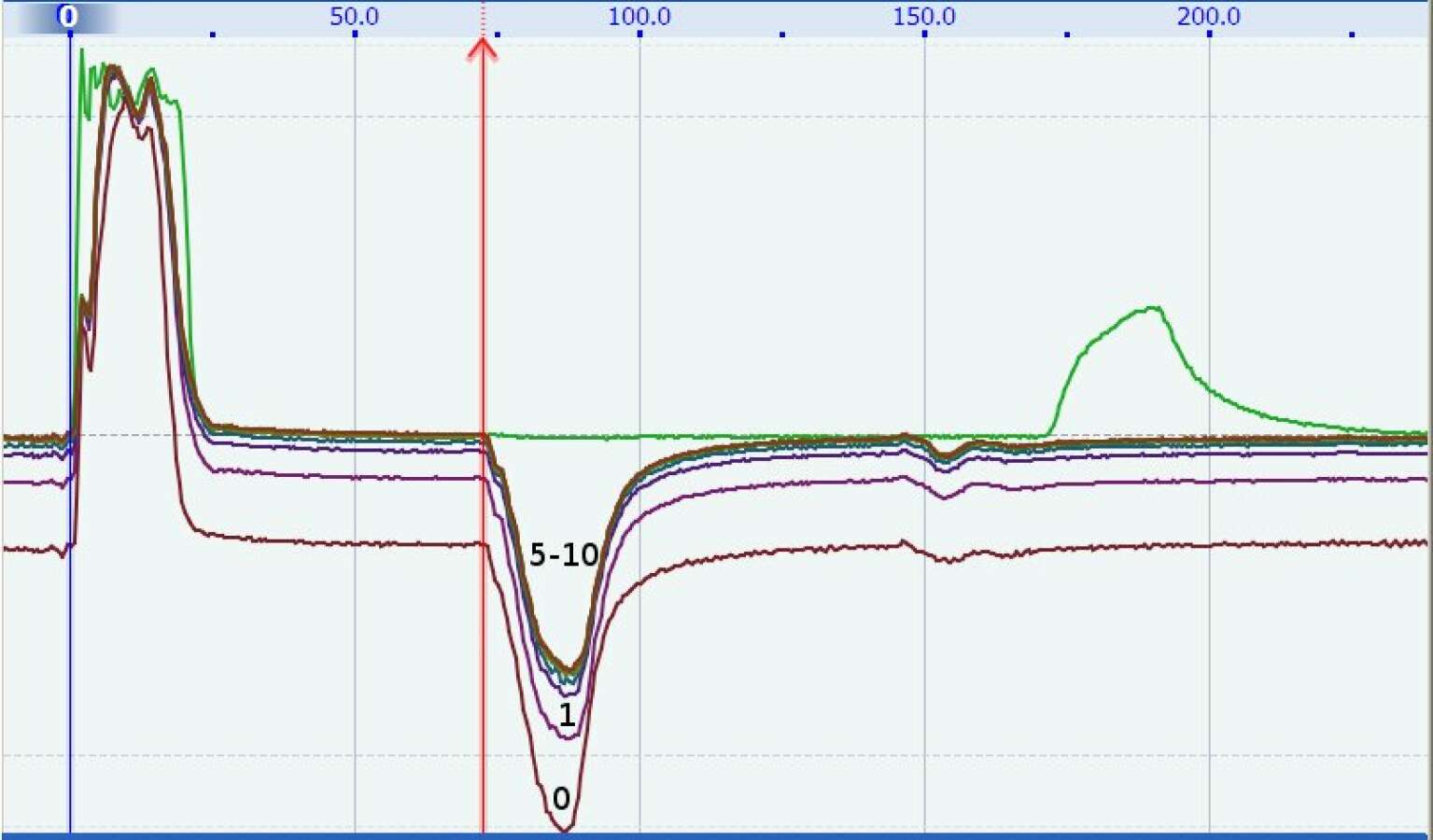

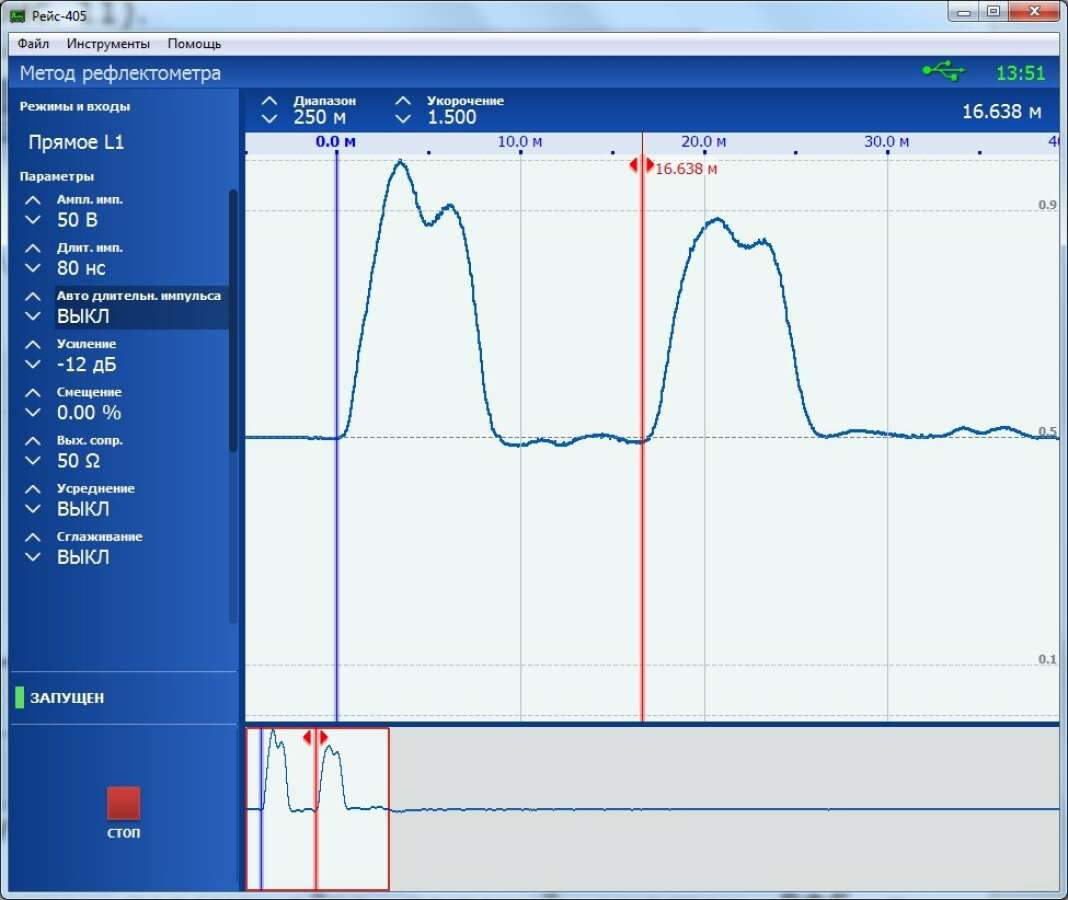

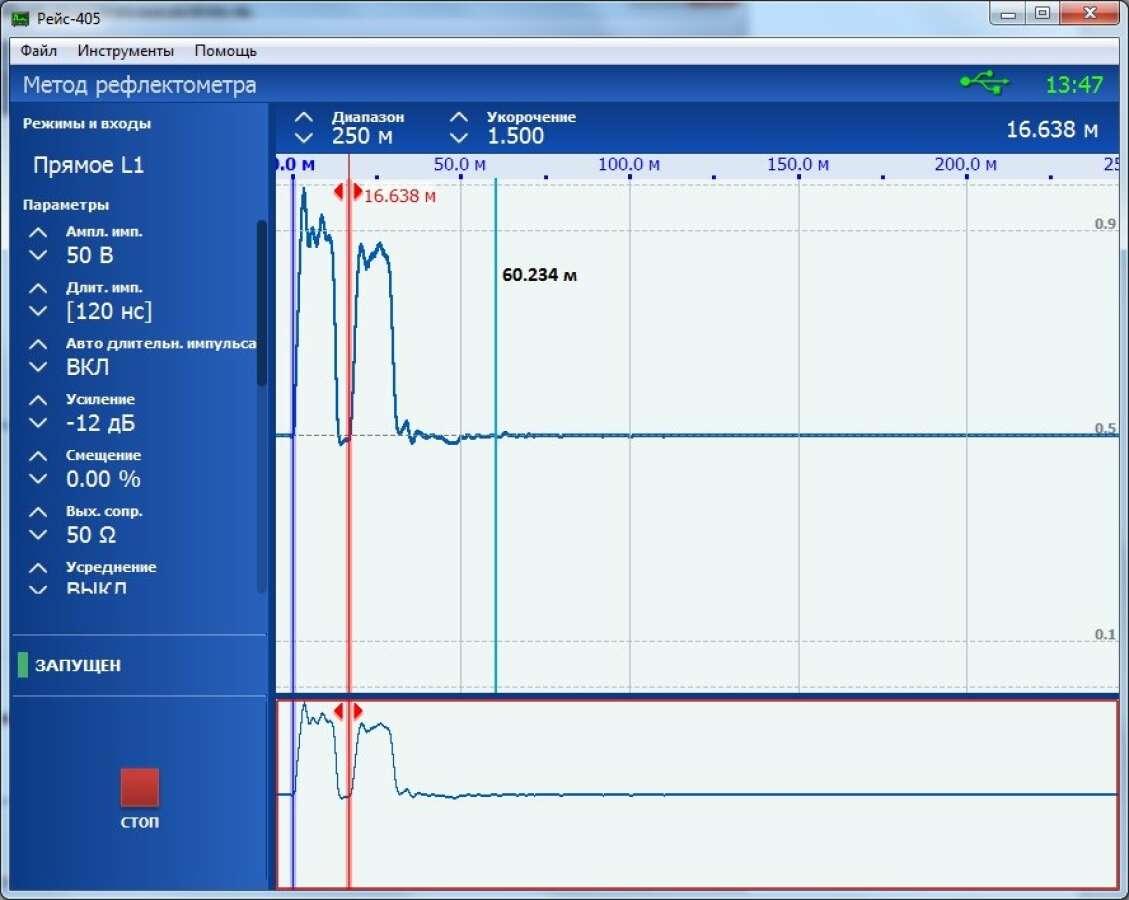

Режим "МЕТОД РЕФЛЕКТОМЕТРА"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон: 250 м
максимальный диапазон: 250000 м
Коэффициент укорочения: установка или измерение в пределах 1,00. .7.00
встроенная таблица
Зондирующие сигналы амплитуда 25 В...120 В
длительность от 100 нс до 300 мкс
Выходное сопротивление 10... 1000 Ом, программно-регулируемое, с отображением величины на экране
Инструментальная погрешность измерения расстояния не более 0,1 %
Система отсчета расстояния при помощи вертикальных курсоров
Режимы измерения прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1, вход L2, вход L3
сравнение - наложение двух или трёх рефлектограмм (вход-вход вход-память, память-память, входы L1-L2-L3)
раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3)
разность - отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память)
Растяжка возможность растяжки выбранного участка рефлектограммы
Память возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти
Отстройка от аддитивных помех и шумов усреднение посредством цифрового накопления, фильтрация сигналов
Отстройка от синхронных помех при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)
при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)
Эквивалентная (эффективная) частота дискретизации 32 ГГц
Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон: 250 м
максимальный диапазон: 250000 м
Максимальная амплитуда входных сигналов 50 В
Входное сопротивление по волновому входу 300 Ом
Инструментальная погрешность измерения расстояния не более 0,1 %
Усиление от -18 до +74 дБ
Режимы работы просмотр линии
ожидание разряда
автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Частота дискретизации 200 МГц
Подключение к линии (при методе колебательного разряда) через присоединительное устройство по напряжению или по току

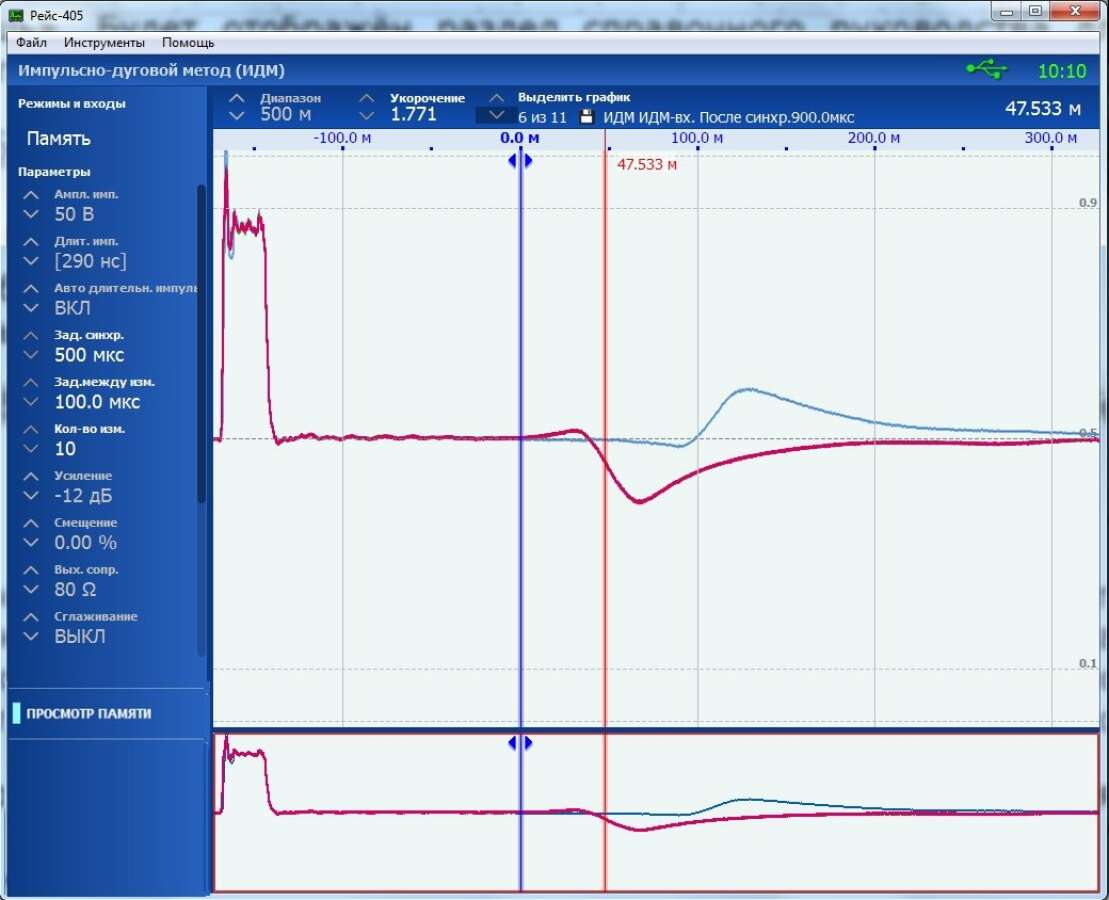

Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) минимальный диапазон: 250 м
максимальный диапазон: 250000 м
Диапазон амплитуд входных сигналов (периодических и однократных) на входе 0,002 ... 120 В (без присоединительного устройства напряжения)
Инструментальная погрешность измерения расстояния не более 0,1 %
Усиление от -18 до +74 дБ
Режимы работы просмотр линии
ожидание разряда
автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Источник синхронизации внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе)
Частота дискретизации 200 МГц

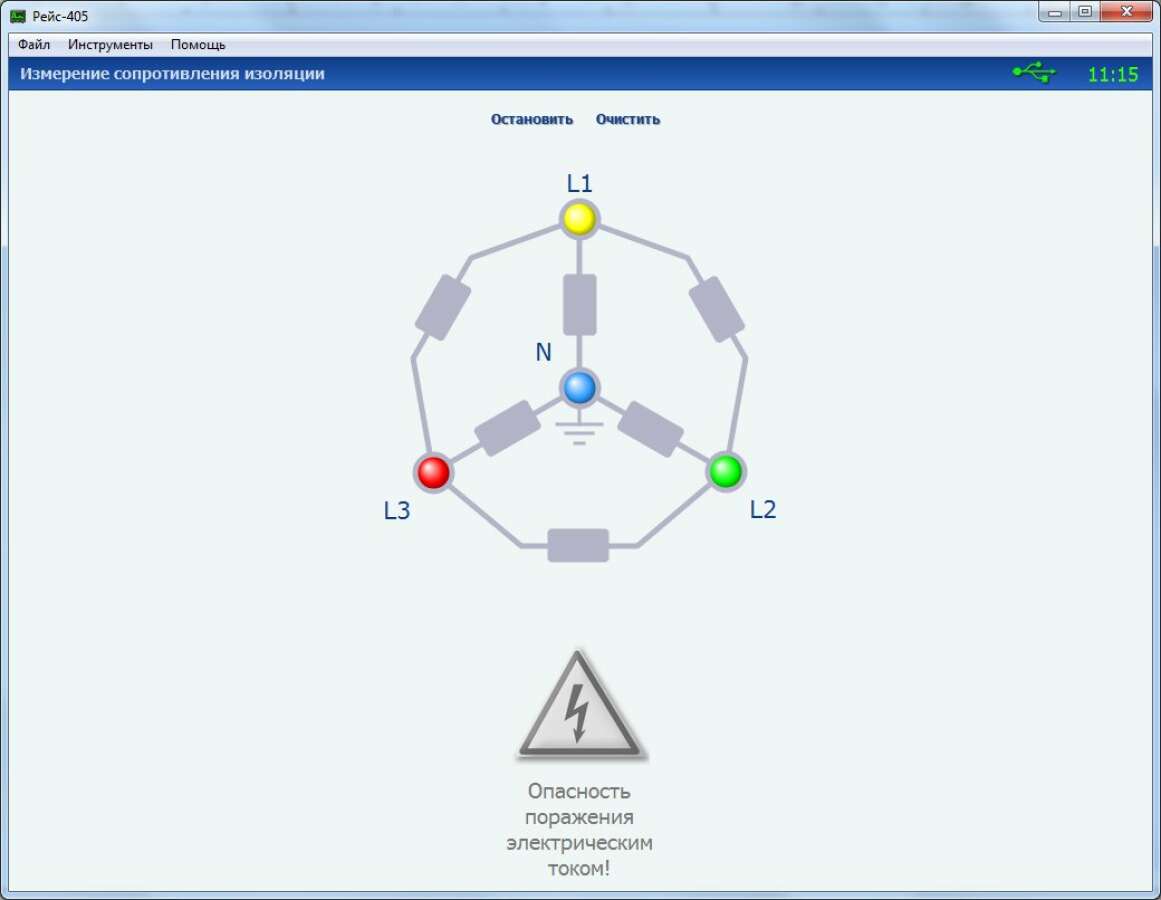

Режим "МЕТОД ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ"
Минимальное измеряемое сопротивление не более 1 кОм
Максимальное измеряемое сопротивление не менее 1 ГОм
Измерительное напряжение 400 В
Инструментальная погрешность измерения не более 5%
Режимы измерения L1-L2, L1-L3, L2-L3, L1-броня, L2-броня, L3-броня
Общие характеристики
Связь с компьютером USB 2.0 Hi-speed
Питание сеть переменного тока 100...240 В, 50...60 Гц
сеть постоянного тока 10...20 В
Условия эксплуатации от +5 до +40 °С
Габаритные размеры (ШхВхГ) 270 х 300 х 77 мм
Масса 3,5 кг
