ИМАГ-LF - комплект индикаторов КЗ для ВЛ 6-110 кВ с поворотным механизмом с блоком удаленной индикации
Артикул: ИМАГ-LF-Remote
Цена:
178 452 ₽
Цена актуальна на 21.11.2024
Средний срок поставки: 10-12 недель
Производство: ИМАГ
ИМАГ-LF - индикаторы короткого замыкания для воздушной линии. Обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу пользователя могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности сигнализирует механический флажок и три ярких мигающих светодиода с обзором на 360. Информацию о неисправности и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.
Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. В качестве индикации низкого заряда батареи используется локальная механическая индикация с помощью красного флажка.
Индикатор замыкания на землю и короткого замыкания типа ИМАГ-LF включает:

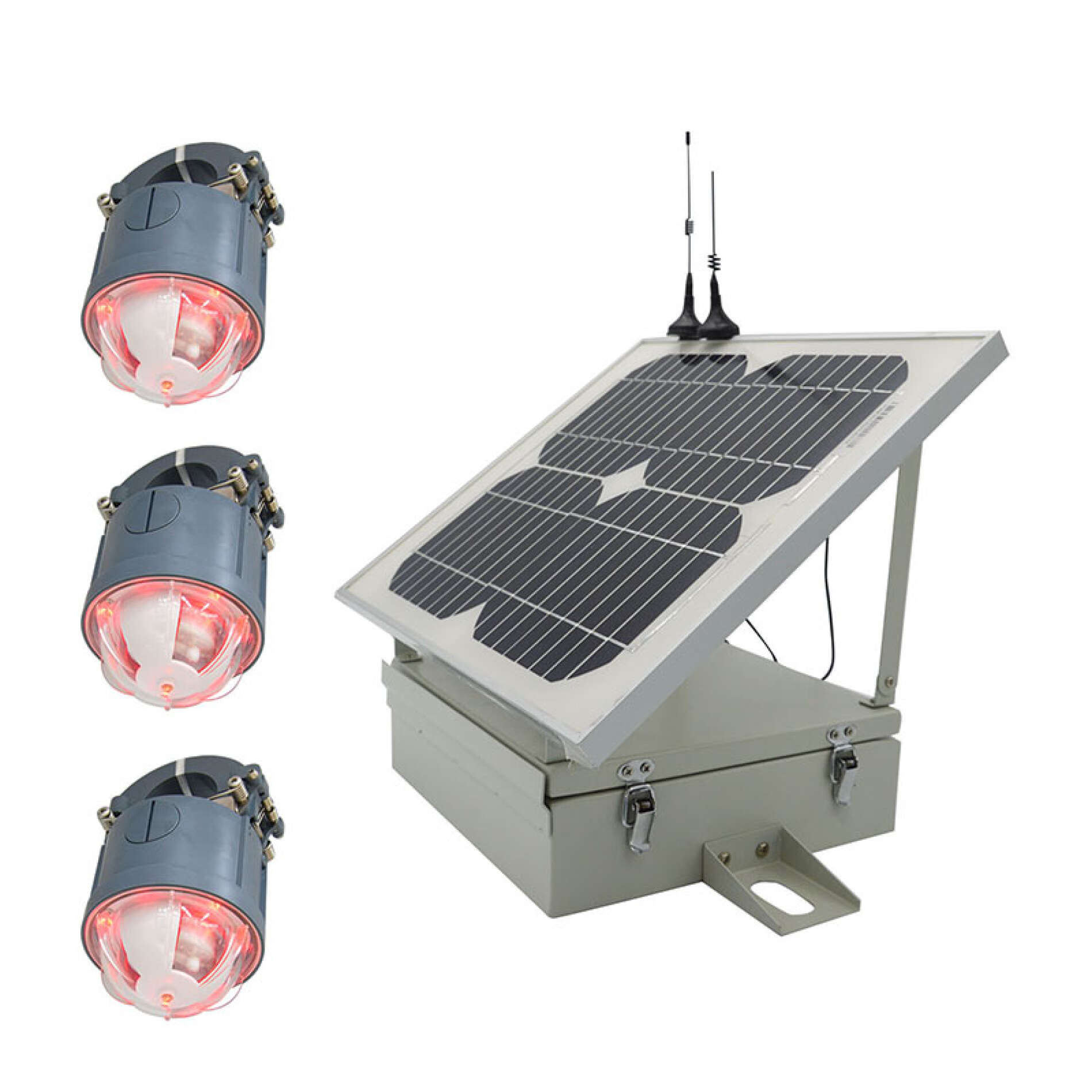

1) Один блок сбора данных (DCU), обеспечивающий передачу информации о неисправности и значения тока нагрузки в систему SCADA.

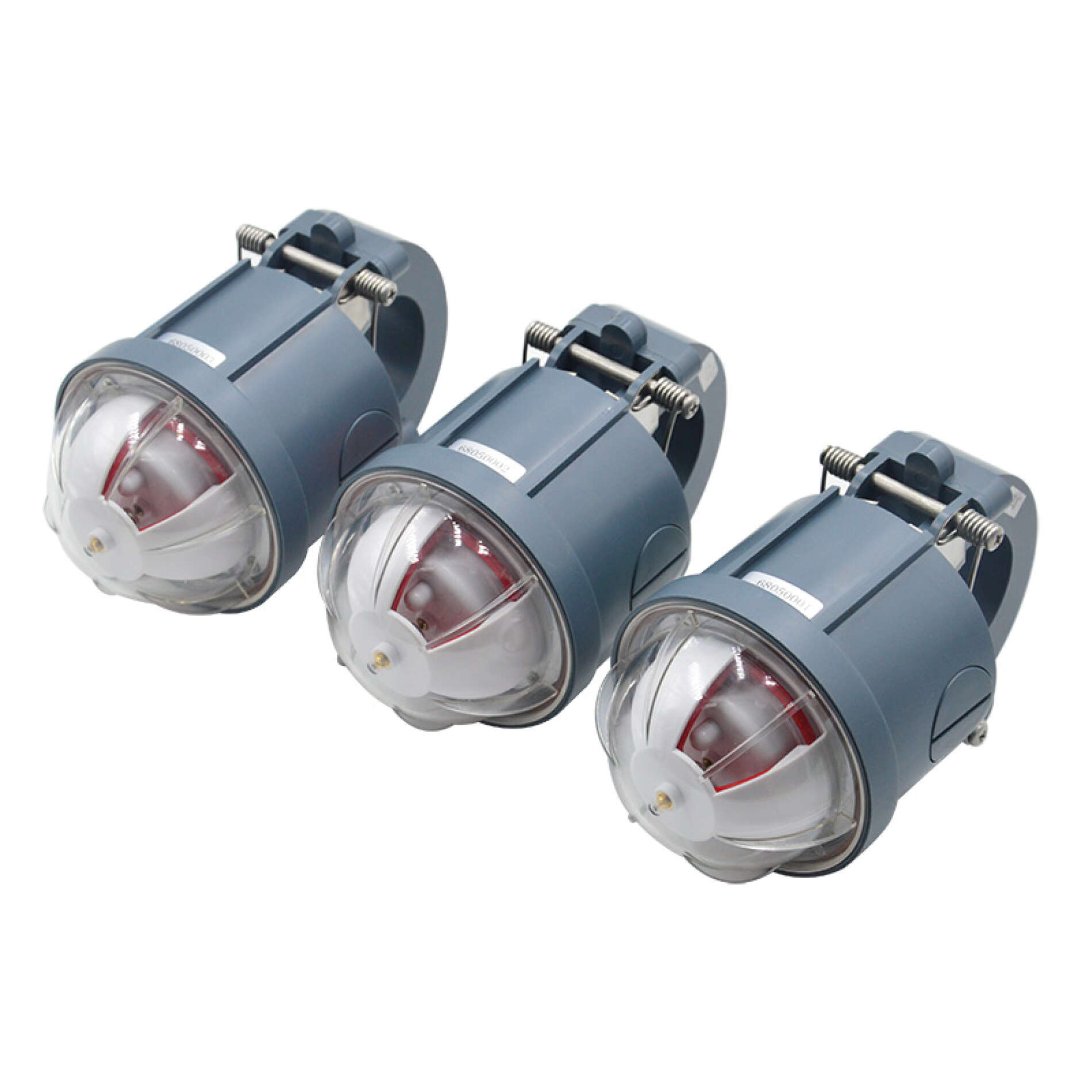

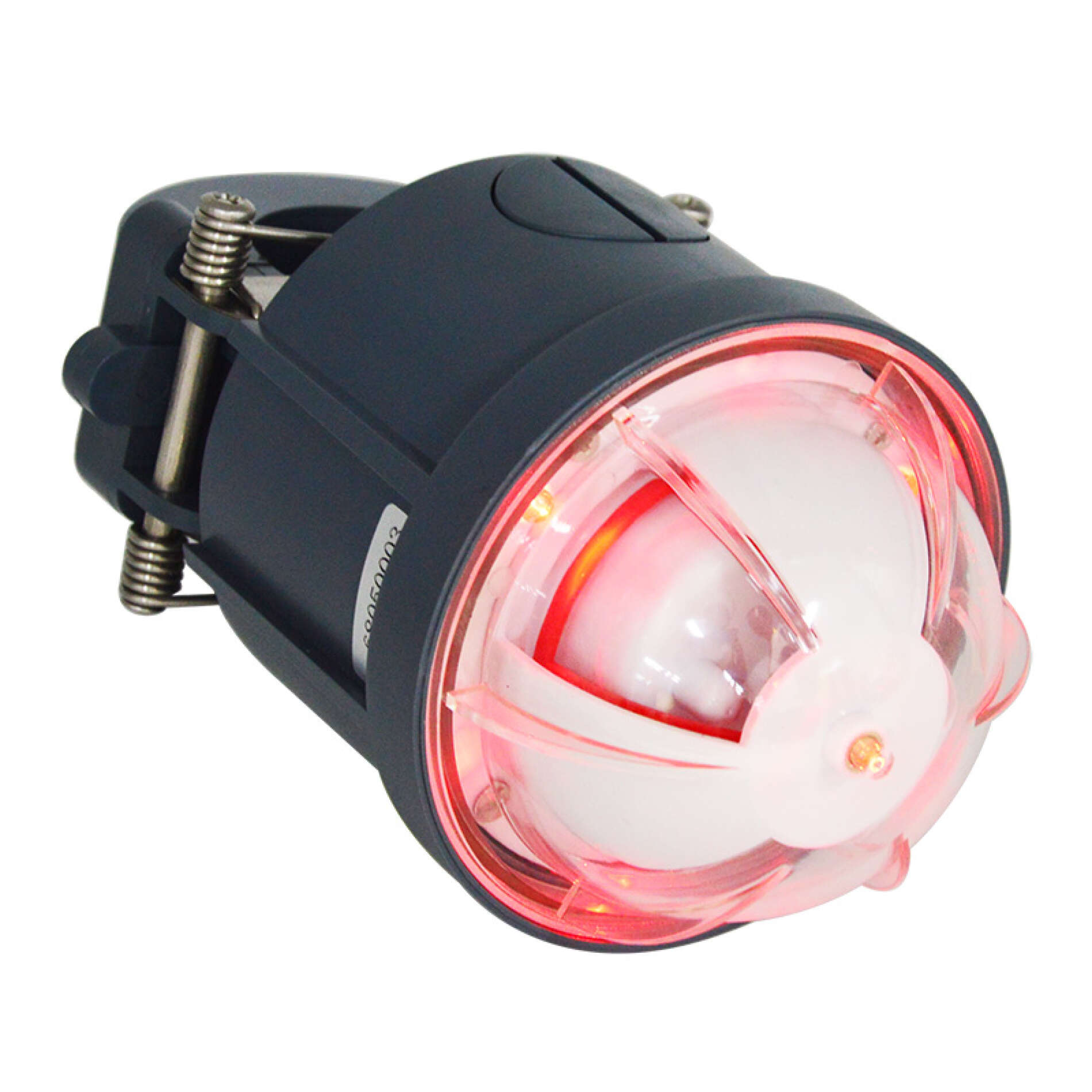

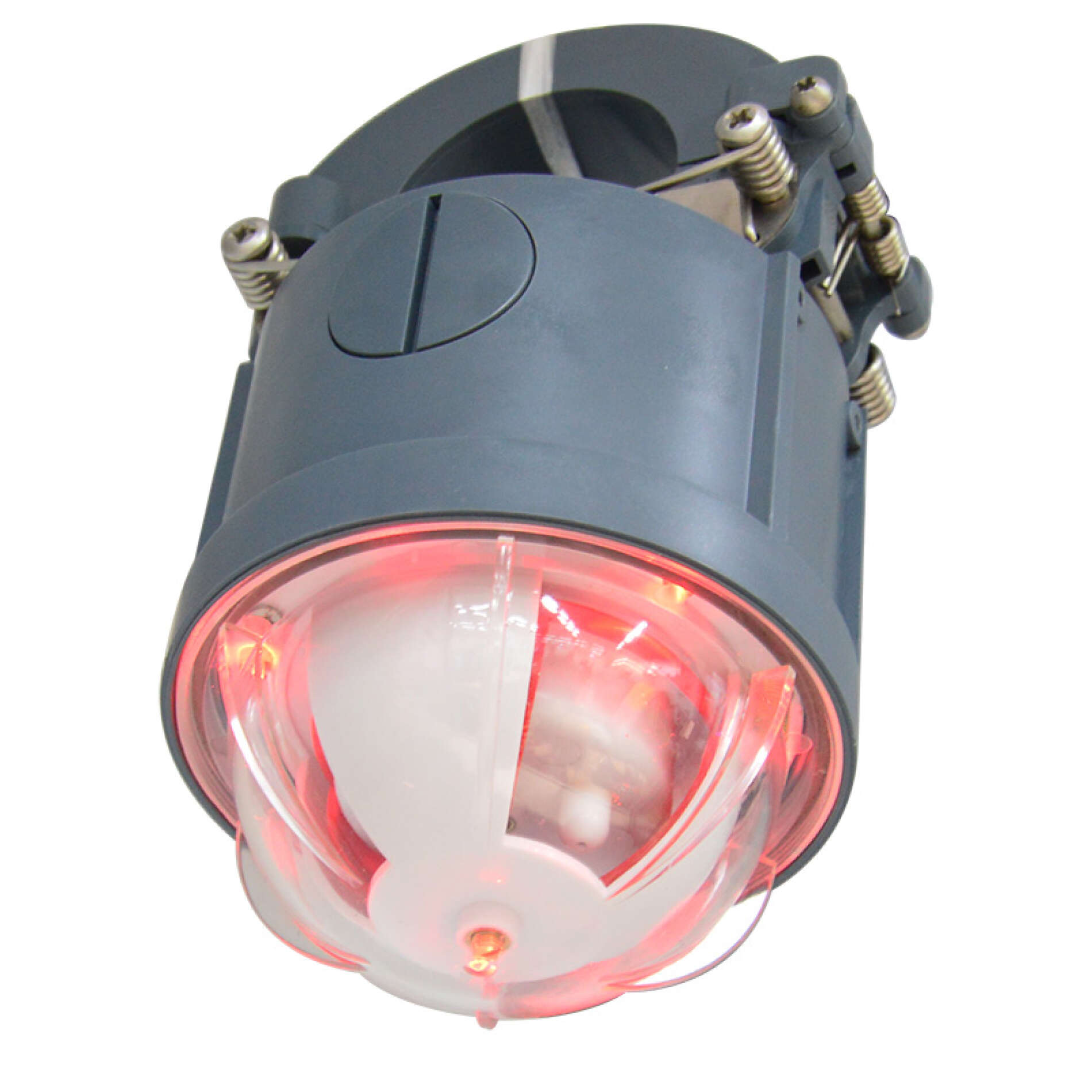

2) Три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную индикацию.
Особенности
|

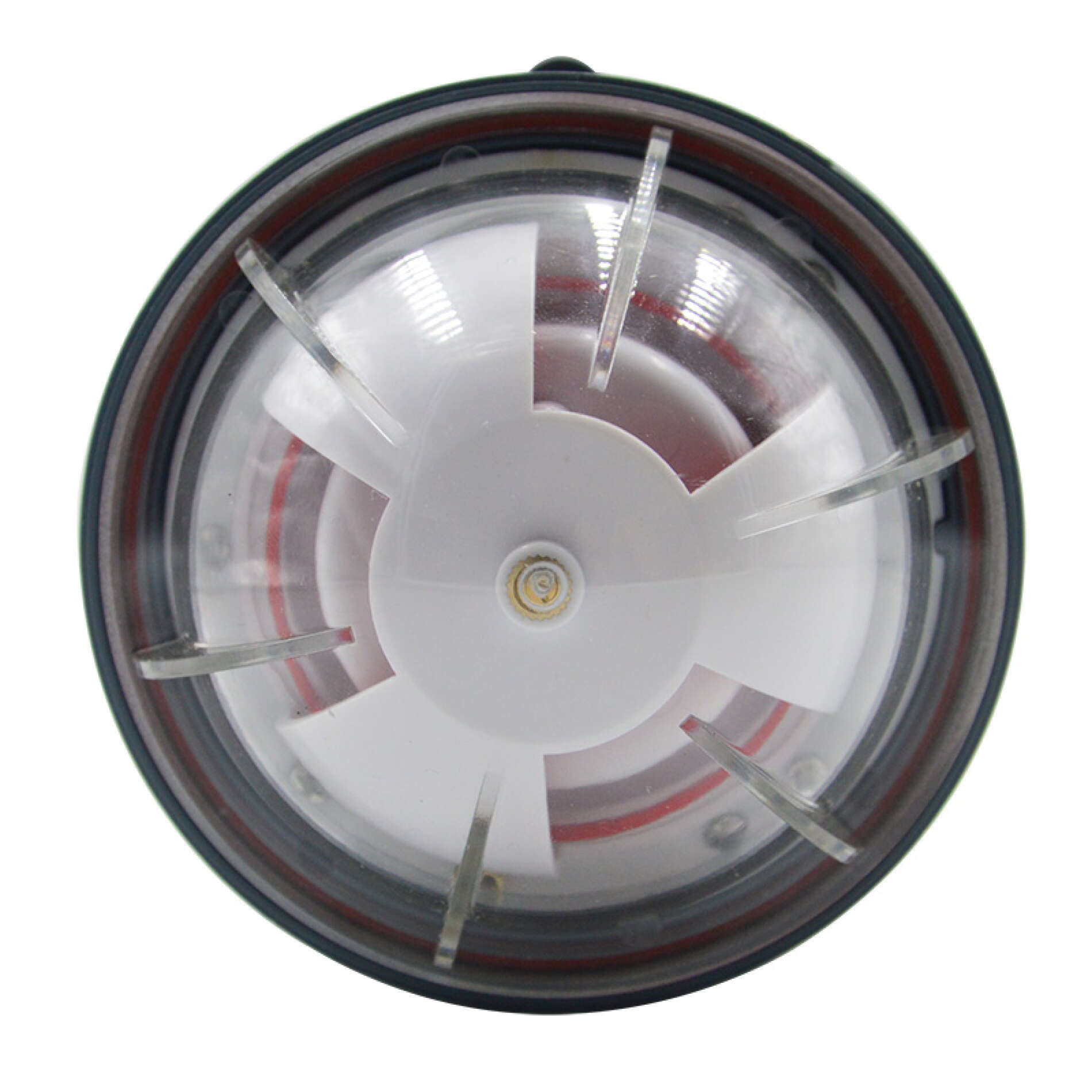

Короткое замыкание: |
Индикация с помощью красного механического флажка и трех ярких мигающих светодиодов. |
|
Замыкание на землю: |
Индикация с помощью красного механического флажка и трех ярких мигающих светодиодов. |
|
Предупреждение о низком заряде батареи: |
Индикация с помощью красного механического флажка. |
|
Регулировка параметров: |
Параметры можно считывать и настраивать с помощью беспроводного инструмента |
|
Удаленная передача: |
Блок сбора данных может передавать информацию в систему SCADA. |
|
Электропитание: |
Индикатор может получать питание от воздушных линий; в качестве резервного источника используется литиевая батарея. Блок сбора данных может получать питание от солнечной панели; в качестве резервного источника используется литиевая батарея. |
|
Примечание: Тип неисправности нельзя определить локально, но необходимую информацию можно получить из системы SCADA. |
|
Общие данные
|
Параметр |
Значение |
| Ток срабатывания при коротком замыкании (между фазами) |
50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А |
| Ток срабатывания при коротком замыкании на землю | Определяет ОЗЗ при токе выше 5 А в сетях с изолированной нейтралью |
|
Падение напряжения при замыкании на землю (между фазой и землей) |
Регулируемое: шаг 1%, по умолчанию 30% |
|
Задержка срабатывания при замыкании на землю |
Регулируемая: шаг 1 секунда, по умолчанию 30 секунд |
|
Сброс устройства индикации |
1. Вручную с помощью магнита. |
|
Класс защиты |
IP68 |
|
Внутреннее тестирование |
Согласно IEEE495-2007 |
|
Диапазон рабочих температур |
-40~+70°C |
|
Электропитание |
Литиевая батарея типа AA 3,6 В / 4 Ач, сменная |
|
Срок службы батареи |
10 лет |
|
Масса индикатора |
Приблизительно 620 г |
|
Габариты |
Диаметр: 93 мм Высота: 170 мм |
|
Погрешность |
0 А ~ 300 А ±3 А 300 А ~ 800 А ±1% |
|
Диаметр кабеля |
6 мм ~ 42 мм |
|
Частота мигания |
10 в минуту, регулируемая |
|
Видимость индикации |
100 метров в дневное время (6 лм) |
|
Максимальный ток нагрузки/замыкания |
1200 A |
|
Диапазон напряжения |
6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ |
|
Выдерживаемый ток |
31,5 кА/4 с |
|
Связь |
433MHz от индикаторов на блок сбора данных |
|
Коммуникационный протокол |
От индикатора до блока сбора данных: собственный |
|
Тип индикации |
Локальный (3 индикатора) |
|
Параметр |
Уровень напряжения: 6-35 или 110 кВ, Количество SIM-карт: 1 или 2 |
|
Состав |
Блок сбора данных:
|
