ИМАГ-LF - комплект индикаторов КЗ для ВЛ 6-110 кВ с поворотным механизмом

Артикул: ИМАГ-LF

Цена: 61 720 ₽
Цена актуальна на 26.05.2024

Доступно под заказ

Средний срок поставки: 10-12 недель

Производство: ИМАГ

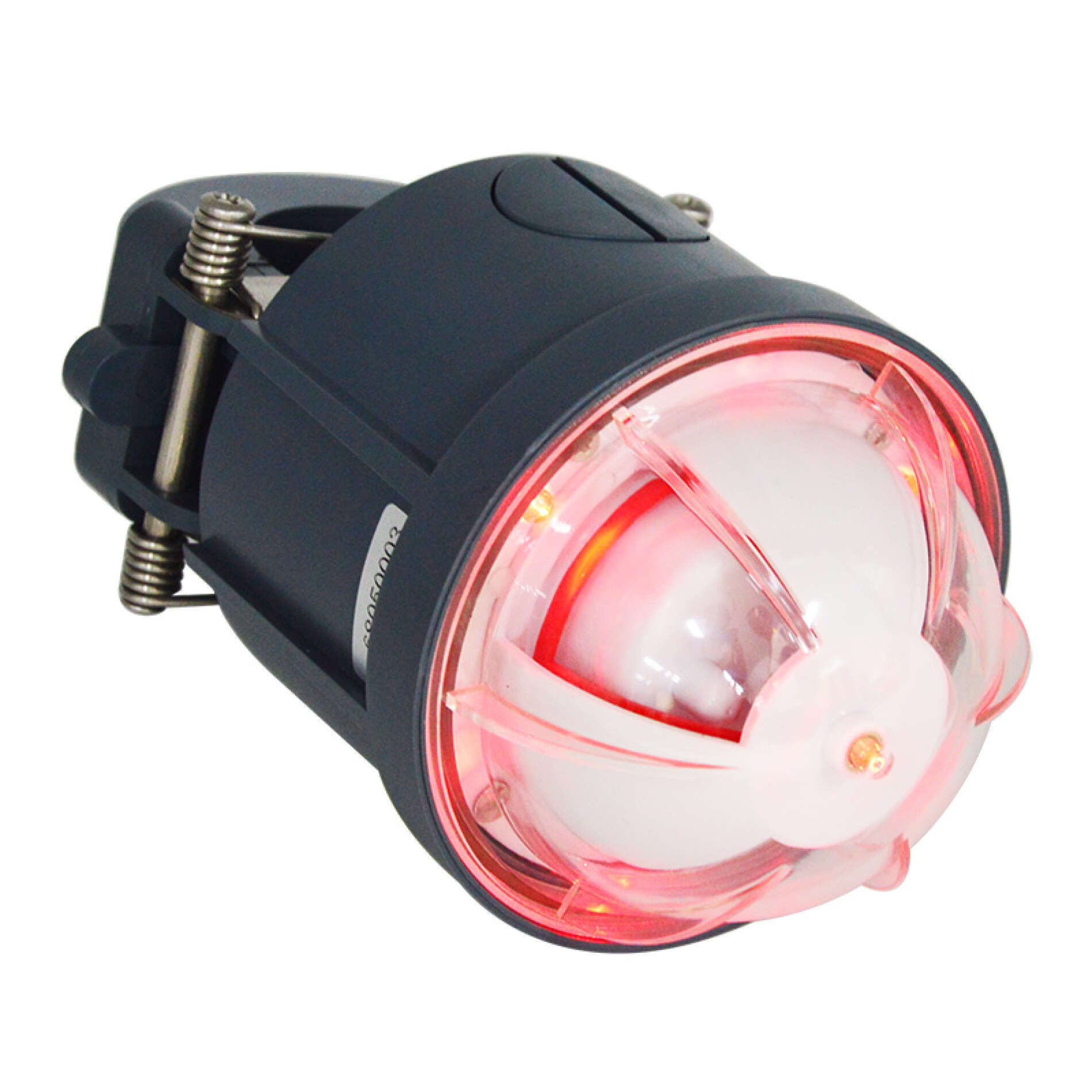

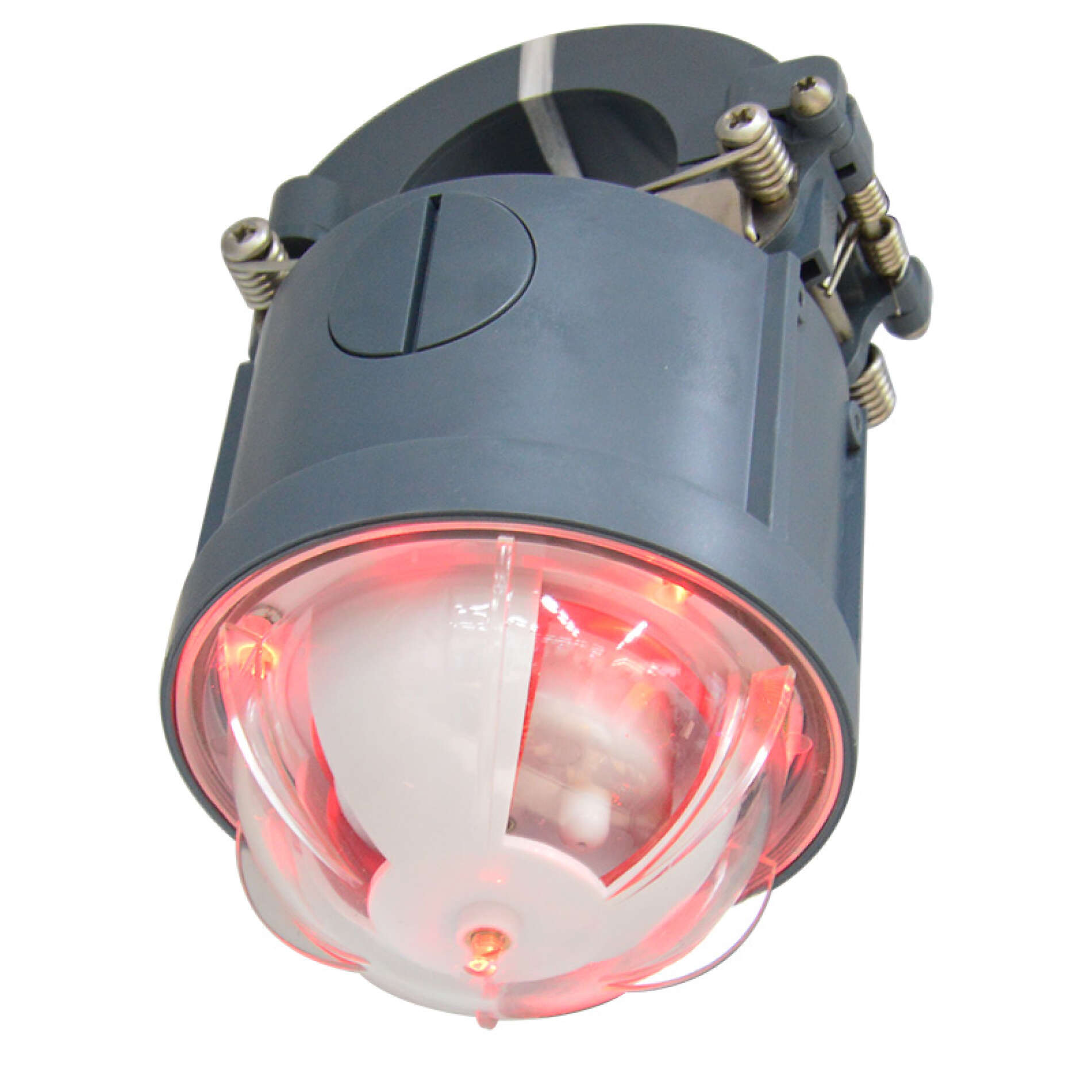

ИМАГ-LF - индикаторы короткого замыкания для воздушной линии. Обычно используются на распределительных электрических сетях напряжением 6 ~ 35 кВ (по заказу пользователя могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности сигнализирует механический флажок и три ярких мигающих светодиода с обзором на 360.

Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и т.д., можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. В качестве индикации низкого заряда батареи используется локальная механическая индикация с помощью красного флажка.

Индикатор замыкания на землю и короткого замыкания типа ИМАГ-LF включает:

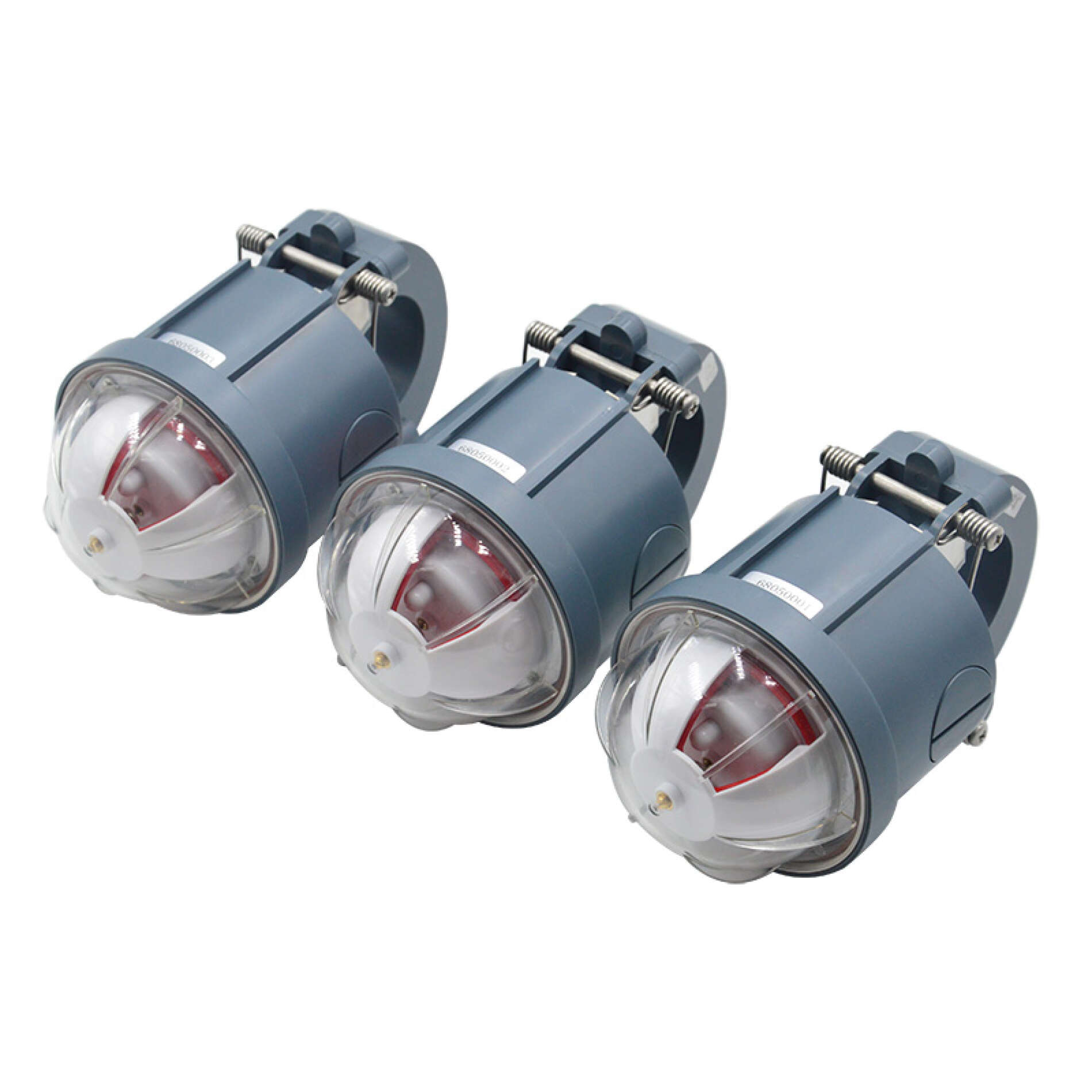

  • Три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную индикацию.

Особенности

Короткое замыкание:

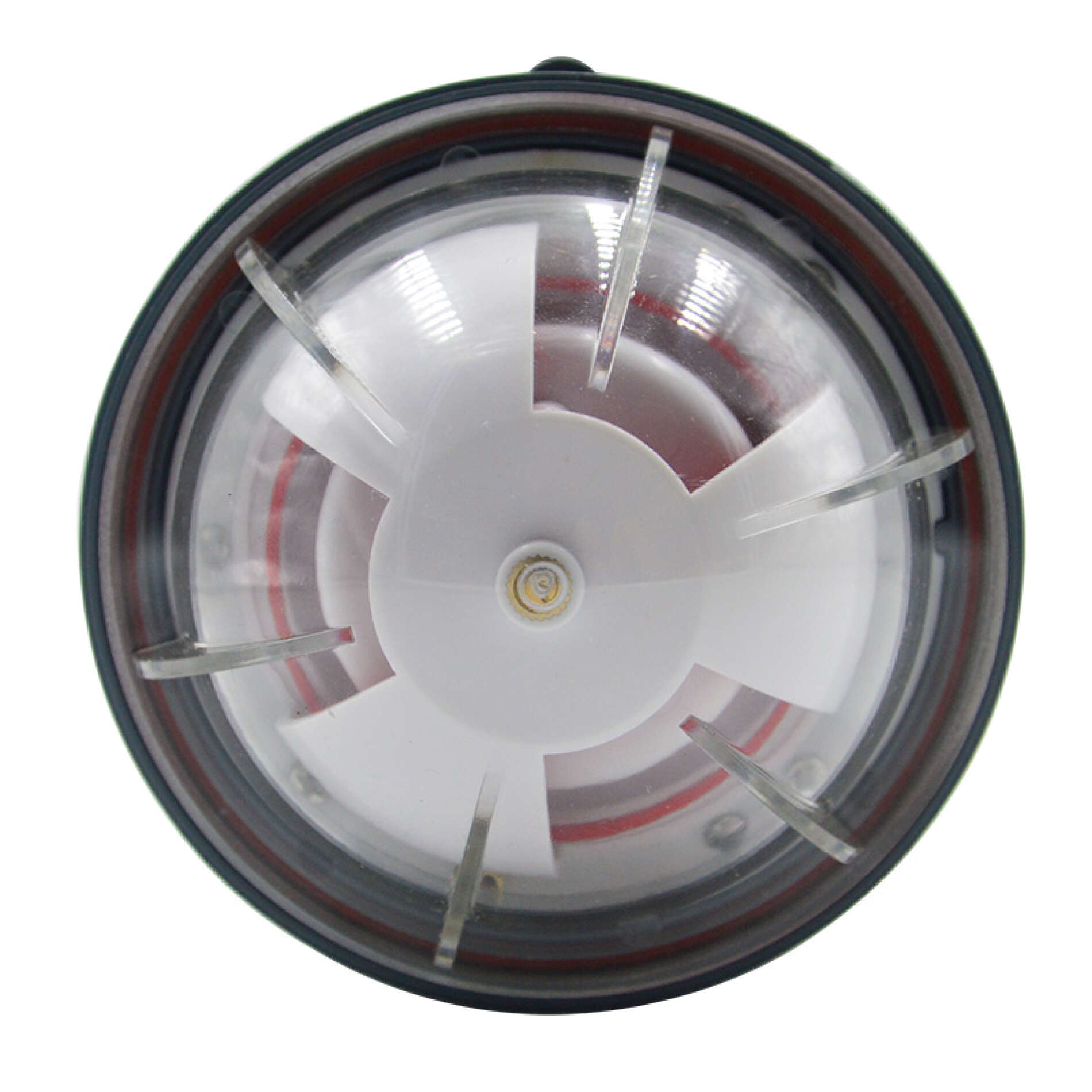

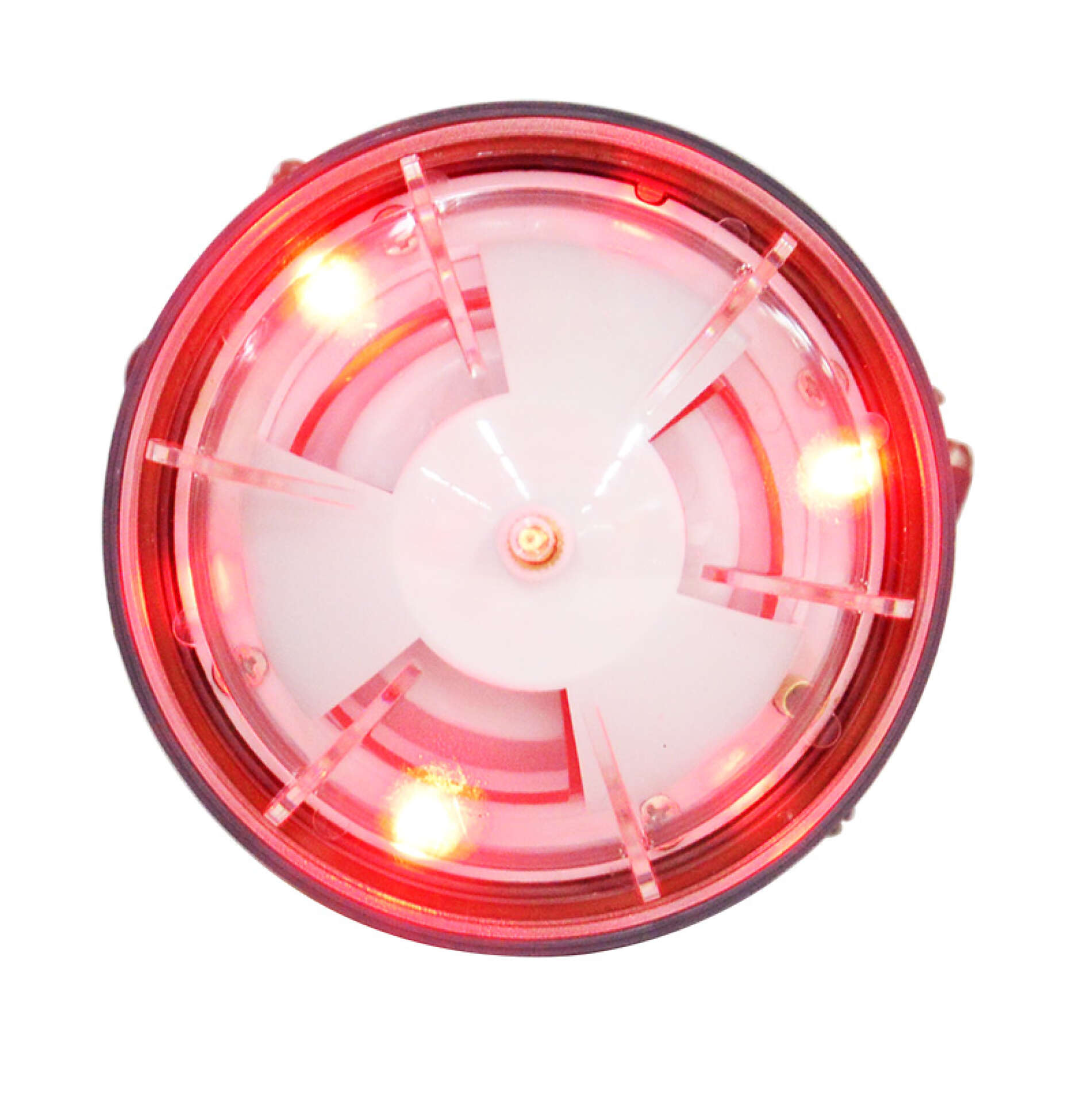

Индикация с помощью красного механического флажка и трех ярких мигающих светодиодов.

Замыкание на землю:

Индикация с помощью красного механического флажка и трех ярких мигающих светодиодов.

Предупреждение о низком заряде батареи:

Индикация с помощью красного механического флажка.

Регулировка параметров:

Параметры можно считывать и настраивать с помощью беспроводного инструмента
с двусторонней связью.

Электропитание:

Индикатор может получать питание от воздушных линий; в качестве резервного источника используется литиевая батарея. Блок сбора данных может получать питание от солнечной панели; в качестве резервного источника используется литиевая батарея.

 Общие данные

Параметр

Значение

Ток срабатывания при коротком замыкании (между фазами)

50 ~ 1200 А, регулируемый, шаг 1 А, по умолчанию 150 А

Ток срабатывания при коротком замыкании на землю Определяет ОЗЗ при токе выше 5 А в сетях с изолированной нейтралью

Падение напряжения при замыкании на землю (между фазой и землей)

Регулируемое: шаг 1%, по умолчанию 30%

Задержка срабатывания при замыкании на землю

Регулируемая: шаг 1 секунда, по умолчанию 30 секунд

Сброс устройства индикации

1. Вручную с помощью магнита.
2. Сброс по времени: Регулируемый, шаг 1 секунда, по умолчанию 24 часа, максимально 48 часов.
3. Автоматический сброс задержки после повторного включения, шаг 1 секунда, по умолчанию 30 секунд, максимально 5 минут, только для постоянной неисправности

Класс защиты

IP68

Внутреннее тестирование

Согласно IEEE495-2007

Диапазон рабочих температур

-40~+70°C

Электропитание

Литиевая батарея типа AA 3,6 В / 4 Ач, сменная

Срок службы батареи

10 лет

Масса индикатора

Приблизительно 620 г

Габариты

Диаметр: 93 мм Высота: 170 мм

Погрешность

0 А ~ 300 А

±3 А 300 А

~ 800 А ±1%

Диаметр кабеля

6 мм ~ 42 мм

Частота мигания

10 в минуту, регулируемая

Видимость индикации

100 метров в дневное время (6 лм)

Максимальный ток нагрузки/замыкания

1200 A

Диапазон напряжения

6 ~ 35 кВ, по заказу пользователя может быть модернизирован до 110 кВ

Выдерживаемый ток

31,5 кА/4 с



Напряжение



Уровень напряжения:6-36 или 110 кВ
