ИМАГ-OPTO индикатор короткого замыкания для КЛ для настенного монтажа

Артикул: ИМАГ-OPTO

Цена: 60 000 ₽
Цена актуальна на 09.12.2024

В наличии: 2

Также доступно под заказ

Средний срок поставки: 10-12 недель

Производство: ИМАГ

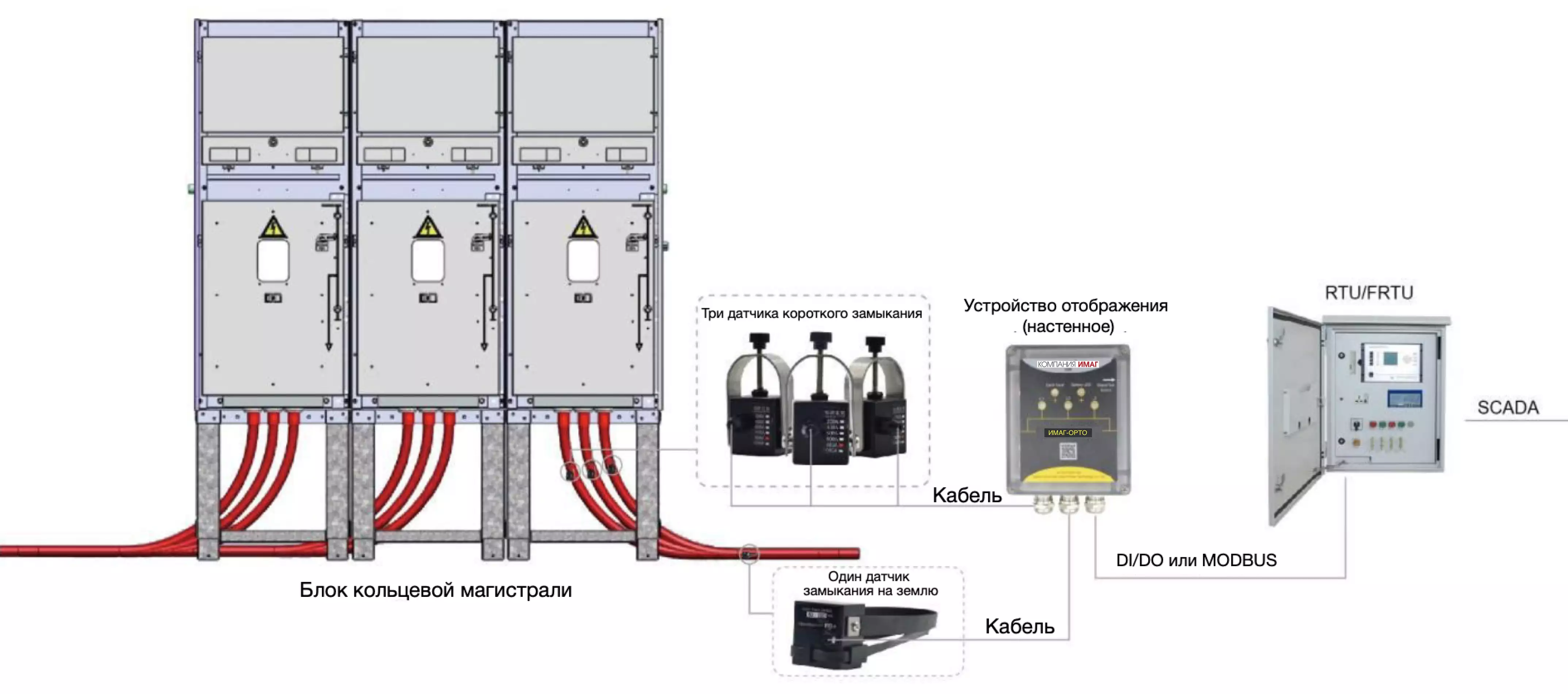

ИМАГ-OPTO - индикатор замыкания на землю и короткого замыкания используется на распределительных электрических сетях напряжением 6 ~ 35 кВ (на кабельных линиях) для контроля и определения места неисправности. При возникновении короткого замыкания или замыкания на землю на блоке отображения будет мигать красный светодиод. Также информация о неисправности будет передаваться в систему SCADA с помощью внешнего IP-модема или RTU/FRTU (периферийное оконечное устройство/блок дистанционного управления отходящей линией).

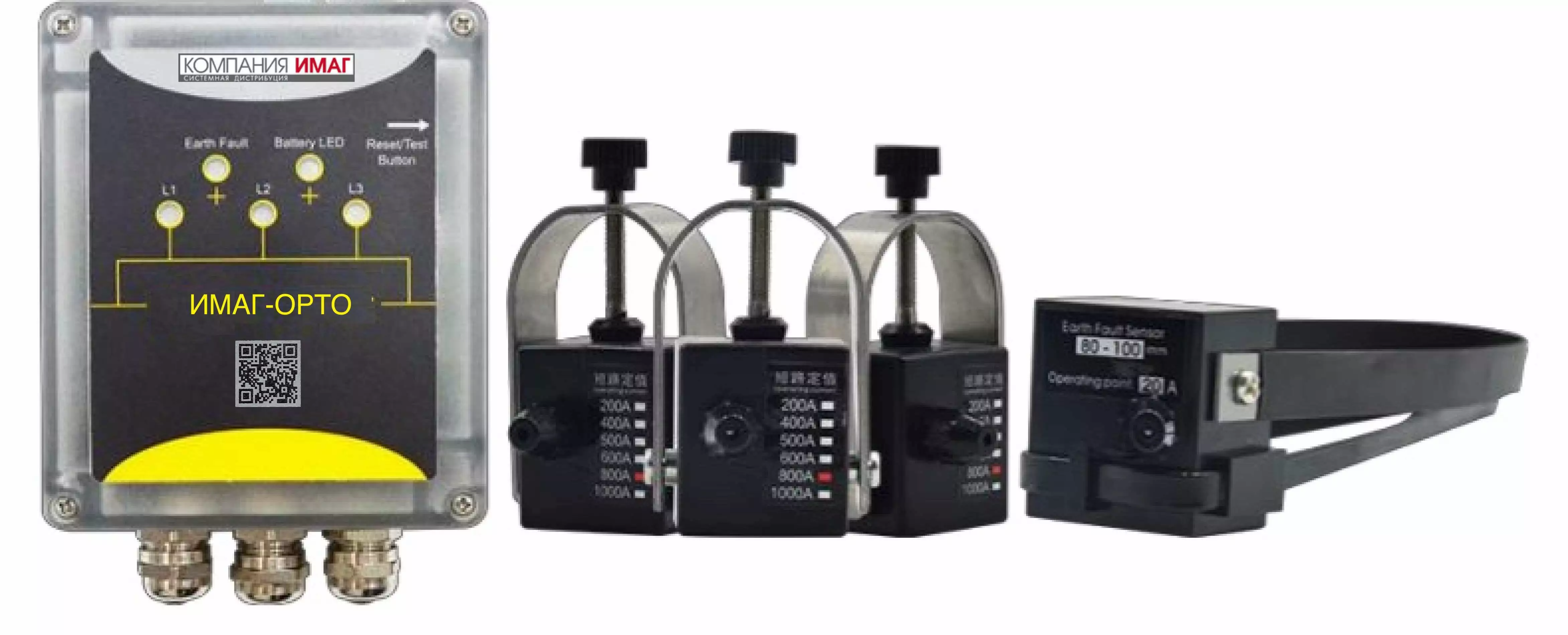

Индикатор короткого замыкания включает:

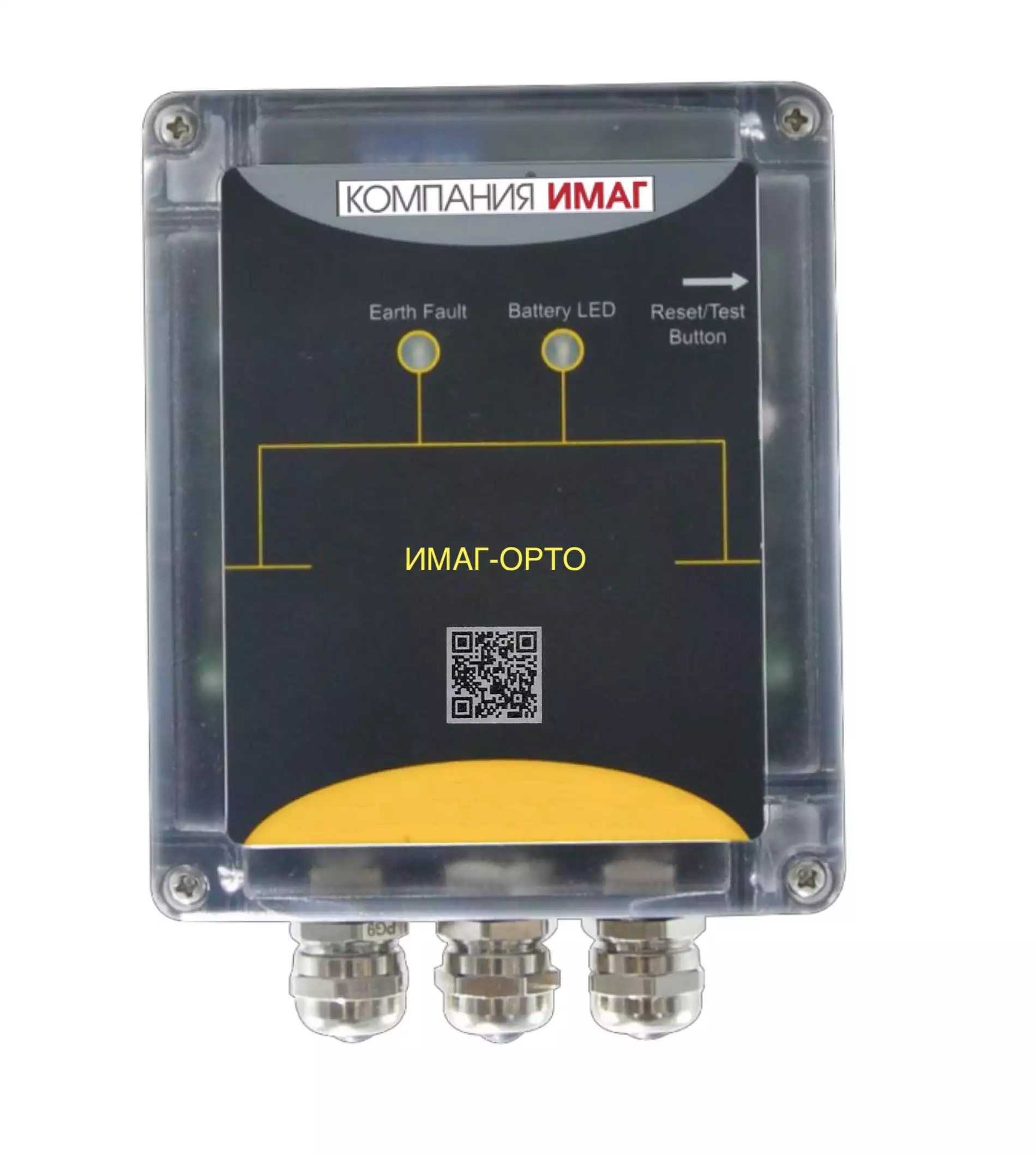

  • Одно устройство отображения: настенный блок со светодиодной индикацией.
  • Три датчика: обнаружение короткого замыкания, подключение с помощью медного кабеля.
  •  Один датчик: обнаружение замыкания на землю, подключение с помощью медного кабеля.
  • Четыре медных кабеля, соединяющие датчики и устройство отображения. (По умолчанию 10 метров, по запросу до 16 метров. )

Типовое применение

Функция

Описание

Замыкание на землю

Индикация замыкания на землю с помощью яркого мигающего красного светодиода.

Короткое замыкание

Индикация непостоянного и постоянного короткого замыкания с помощью яркого мигающего красного светодиода (L1, L2 и L3).

Сигнализация низкого заряда батареи

Индикация низкого заряда батареи с помощью яркого мигающего желтого светодиода.

Источник электропитания

Питание подается от встроенной литиевой батарейки напряжением 3,6 В.
В качестве опции можно использовать внешний источник питания постоянного тока.

2 цифровых выхода (DO)

Два релейных выхода подключения к системе SCADA, один для сигнализации о коротком замыкании и замыкании на землю (нормально разомкнутый), другой для сигнализации о низком заряде батареи (нормально разомкнутый или нормально замкнутый, выбирается внутренней перемычкой)

1 цифровой вход (DI)

Один цифровой вход для удаленного сброса из системы SCADA

Связь

Разъем RS485 для подключения к IP-модему или RTU/FRTU и передачи информации в систему SCADA

Разъем подключения внешнего светодиода

Предназначен для подключения внешнего светодиодного индикатора







Общие данные

Ток срабатывания при коротком замыкании (между фазами)

150 A / 360 A / 450 A / 625 A, по умолчанию 150 A, регулируется с помощью DIP-переключателя

Время задержки срабатывания при коротком замыкании

50 мс / 100 мс / 150 мс / 200 мс, по умолчанию 50 мс, регулируется с помощью DIP-переключателя

Ток срабатывания при замыкании на землю (между фазой и землей)

40 A / 80 A / 120 A / 160 A, по умолчанию 40 A, регулируется с помощью DIP-переключателя

Время задержки срабатывания при замыкании на землю

Время 50 мс / 100 мс / 150 мс / 200 мс, по умолчанию 50 мс, регулируется с помощью DIP-переключателя

Индикация неисправности

Замыкание на землю: один красный светодиод

Короткое замыкание: три красных светодиода

Сигнал низкого заряда батареи: один желтый светодиод

Сброс индикатора

1. Вручную с помощью кнопки (непостоянное/постоянное короткое замыкание и замыкание на землю)

2. Сброс по таймеру: 2 минуты (для проверки), 12 часов, 24 часа, 48 часов, регулируется с помощью DIP-переключателя (непостоянное короткое замыкание и замыкание на землю)

3. Сброс из системы SCADA через цифровой вход (9 - 38 В постоянного тока) (непостоянное и постоянное короткое замыкание и замыкание на землю)

4. Сброс при восстановлении тока нагрузки (не менее 15 А) (постоянное короткое замыкание) 5. Сброс при восстановлении 220 ~ 240 В переменного тока (постоянное короткое замыкание) 6. Связь по протоколу MODBUS (непостоянное и постоянное короткое замыкание, замыкание

Источник электропитания

Литиевая батарея типа АА 3,6 В / 2,7 Ач
Внешний источник электропитания 5 ~ 36 В постоянного тока

Связь

RS485: 8 бит данных/1 стоповый бит/без проверки четности/скорость передачи: 9600 Протокол: MODBUS RTU

Установка

Устройство отображения: настенное

Габариты

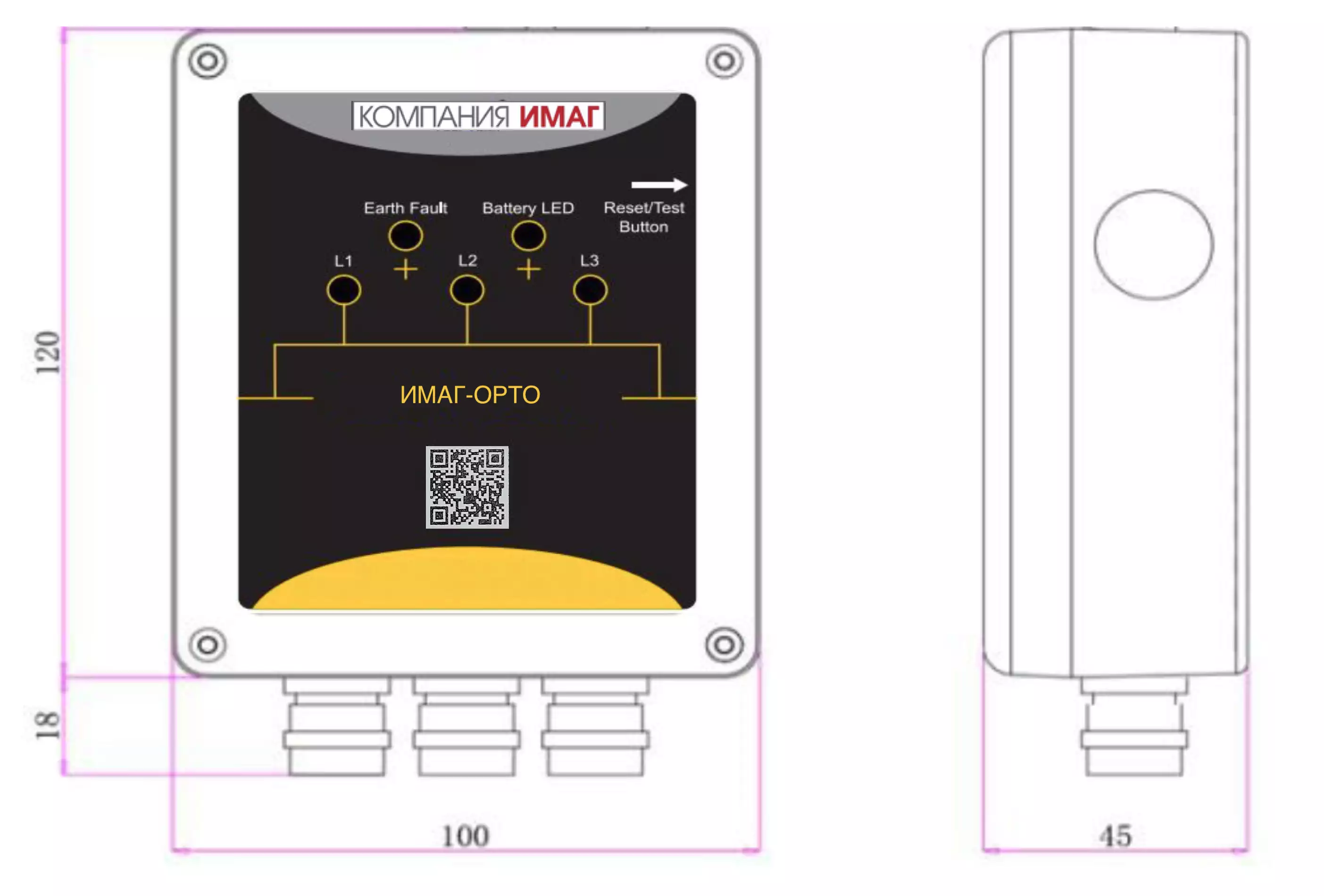

Устройство отображения (Ш x В x Г)
100 мм x 120 мм x 45 мм (без подведенных кабелей)

Класс защиты

Устройство отображения: IP54 Датчики: IP68

Внутреннее тестирование

Согласно IEEE495-2007

Диапазон рабочих температур

-40~+70°C

Датчик короткого замыкания

3 датчика короткого замыкания для 3-фазного кабеля Диаметр: не более 40 мм

Датчик замыкания на землю

1 датчик замыкания на землю для трехжильного кабеля Диаметр: не более 110 мм

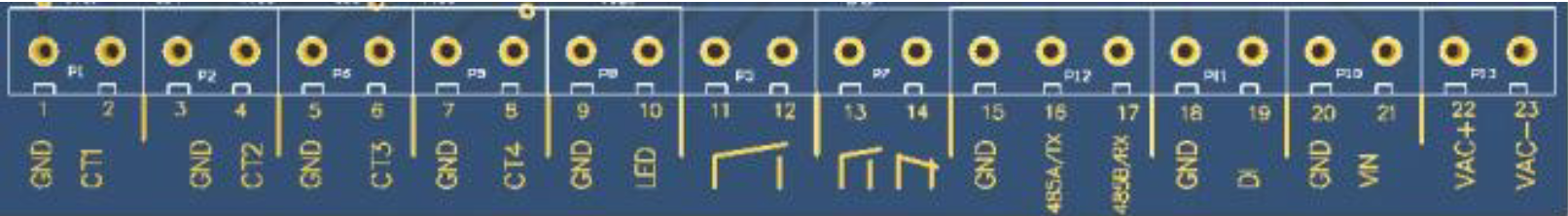

Разъемы

Разъем 1-6

Датчики короткого замыкания L1, L2 и L3

Разъем 7-8

Датчик замыкания на землю

Разъем 9-10

Внешний светодиодный индикатор

Разъем 11-12

DO1, сигнализация замыкания на землю и короткого замыкания

Разъем 13-14

DO2, сигнализация низкого заряда батареи

Разъем 15-17

Коммуникационный разъем RS485, A для RS485+, B для RS485-

Разъем 18-19

DI, сигнал удаленного сброса 9 В ~ 38 В постоянного тока, DI плюс, GND минус

Разъем 20-21

Внешний источник электропитания 5В ~ 36 В постоянного тока, VIN плюс, GND минус

Разъем 22-23

Вход внешнего сброса 220 ~ 240 В переменного тока, некритичен к полярности подключения
