Kongter K-1000 - Блок нагрузки переменного тока

Артикул: Kongter-K-1000

Цена: Предоставляется по запросу

Доступно под заказ

Средний срок поставки: 14-16 недель

Производство: Kongter

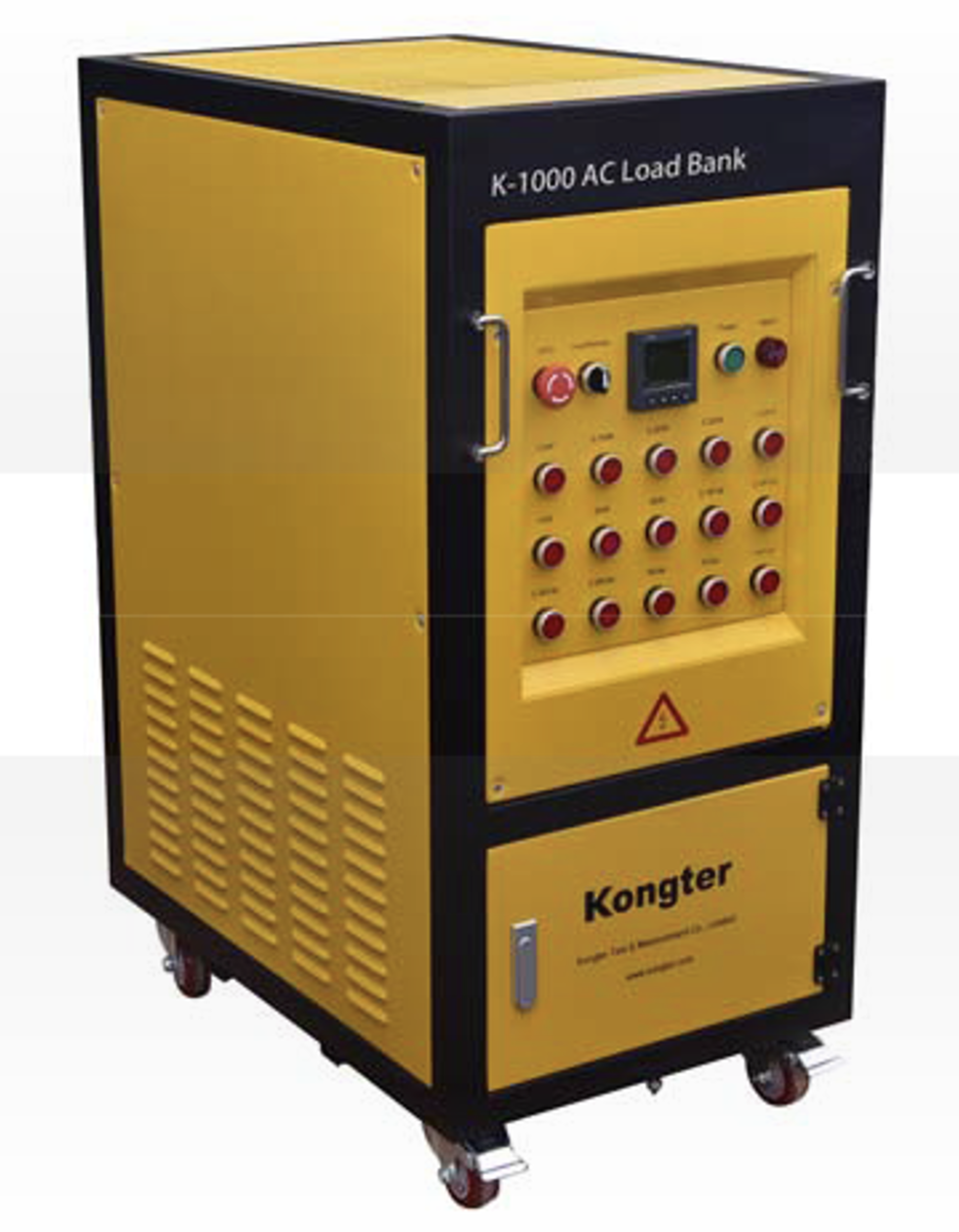

Konger K-1000 - Блок нагрузки переменного тока, который входит в широкий спектр индивидуально настроенных батарей нагрузки переменного тока, предназначенных для проведения тестирования в различных условиях, поставляемые компанией Kongter.

Проведение тестирования с помощью батареи нагрузки жизненно важно для проверки работы таких систем резервного электропитания, как дизельные генераторы и источники бесперебойного питания (ИБП/UPS). В линейку наших прочных и долговечных блоков нарузки входит широкий спектр устройств - от небольших, устанавливаемых в стойку моделей до резистивных реактивных контейнерных решений высокой мощности. Благодаря самому современному управлению батареей нагрузки компании Kongter удалось обеспечить все сторонние возможности тестирования, мониторинга и отчетности с непревзойденной простотой, производительностью и экономической эффективностью.

Оборудование заказывается по опросному листу, который можно найти в конце страницы.

Особенности

  • Компактная батарея нагрузки с удобной панелью управления.
  • Эффективное применение для всесторонних нагрузочных испытаний генераторов, источников бесперебойного питания и других систем электропитания переменного тока.
  • Секционированное управление входной мощностью позволяет выполнять любую индивидуальную настройку шага нагрузки и времени.
  • Отображение испытательного тока, напряжения, мощности, коэффициента мощности, значения времени и частоты в режиме реального времени.
  • Альтернативные режимы управления – локальное управление с помощью автоматического выключателя/кнопки или управление с персонального компьютера.
  • Коммуникационный протокол компьютерного программного обеспечения открыт для интеграции данных в ИТ- систему заказчика.
  • Кнопка аварийной остановки для быстрого завершения испытаний систем переменного тока под нагрузкой.
  • Защита от перегрузки, перенапряжения, перегрева, короткого замыкания и т.д.
  • В устройстве используется новейший элемент нагрузки с высокой плотностью мощности, более безопасный и долговечный.
  • Малошумящие осевые вентиляторы большой производительности для обеспечения быстрого охлаждения.
  • По запросу доступны различные индивидуальные модели (резистивные, индуктивные, емкостные или комбинированные).

Применение

Защита и управление

Стандартная защита:

  • Управление аварийной остановкой: остановка нагрузки одним нажатием кнопки.
  • Аварийная сигнализация/защита от перегрева: подача сигнала тревоги и снятие нагрузки.
  • Защита от блокировки вентилятора: нагрузка доступна после активации вентилятора.
  • Защита от перенапряжения: подача сигнала тревоги и снятие нагрузки.

Дополнительные средства защиты

  • Защита от тепловой перегрузки вентилятора: подача сигнала тревоги и снятие нагрузки.
  • Защита от недостаточного объема воздуха: подача сигнала тревоги и снятие нагрузки.
  • Защита от короткого замыкания с помощью предохранителя (защита от перегрузки по току).
  • Защита от неправильного порядка чередования фаз (для вентиляторов с трехфазным напряжением).
  • Контроль температуры подаваемого и отводимого воздуха.
  • Другие функции по запросу.

Режимы управления

Наша серия батарей нагрузки переменного тока имеет два режима управления, которые доступны локально через панель и через компьютерное программное обеспечение.

  • Режим локального управления контактором или автоматическим выключателем по желанию заказчика.
  • Управление через компьютерное программное обеспечение (опция)

Коммуникационный протокол компьютерного программного обеспечения открыт пользователям для интеграции в их собственную систему.

Типы батарей нагрузки

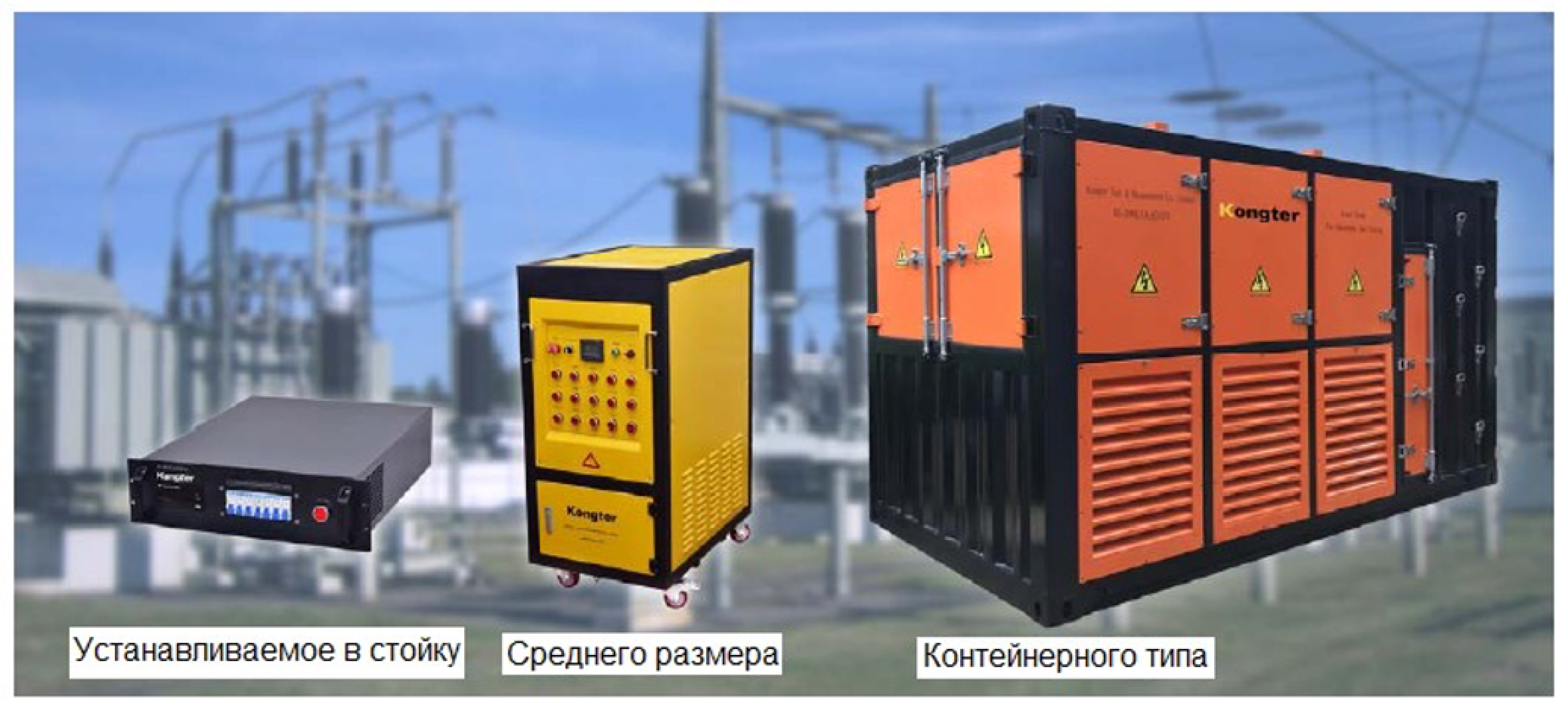

Компания Kongter предлагает целую линейку батарей нагрузки переменного тока, включая только резистивные и комбинированные резистивно-реактивные устройства размером от небольших, устанавливаемых в стойку, моделей до огромных устройств контейнерного типа. Наиболее распространены следующие типы:

  • Только резистивный (R)
  • Резистивно-индуктивный (RL)
  • Резистивно-емкостной (RCD)
  • Резистивно-индуктивно-емкостной (RLC)
  • Батарея нагрузки для установки в стойку (RM)

Ниже приведены технические характеристики некоторых наиболее распространенных моделей с различными типами нагрузки. Также мы изготавливаем индивидуальные модели в соответствии с потребностями конкретного клиента. Для получения наилучшего предложения, которое точно соответствует вашим потребностям, пожалуйста, обратитесь в компанию Kongter.

 Только резистивный



Модели

R-6kW

-AC220V

R-30kW

-AC380V

R-60kW

-AC380V

R-100kW

-AC380V

R-200kW

-AC380V

R-500kW

-AC380V

Мощность:

6 кВт

30 кВт

60 кВт

100 кВт

200 кВт

400 кВт

Номинальное напряжение:



AC 220 В ±10%



Трехфазное AC 380 В / 400 В ±10%

Номинальный ток:



1P: 27,2 A

1P: 45,5 A

3P: 136,5 A

1P: 91 A

3P: 2727 A

1P: 151,5 A

3P: 454,5 A

1P: 303 A

3P: 909 A

1P: 608 A

3P: 1824 A



Частота:



50 Гц / 60 Гц



50 Гц / 60 Гц



50 Гц / 60 Гц



50 Гц / 60 Гц



50 Гц / 60 Гц



50 Гц / 60 Гц

Коэф. мощности:



PF=1.0

Мин. шагнагрузки:



100 Вт



100 Вт



100 Вт



1 кВт



1 кВт



10 кВт

  Дисплей:

На цифровом измерительном приборе отображаются напряжение, ток, частота, мощность и коэффициент мощности.



Защита:

Сигнализация о перегревании, защита от перегревания, защита от короткого замыкания, защита от перенапряжения/низкого напряжения, защита от перегрузки по току и кнопка аварийной остановки.

Режимуправления:

Ручное управление с помощью модульных автоматических выключателей или кнопок по выбору заказчика.

Поток воздуха:

Горизонтальный, принудительное воздушное охлаждение

Габариты:

49*60*21 см

50*67*116 см

51*97*110 см

51*97*155 см

80*120*161 см

80*180*150 см

Опции:

Панель ручного управления или дистанционное управление с персонального компьютера

Резистивная/индуктивная (RL)

Модели

RL-6kW -AC230V

RL-30kW -AC480V

RL-60kW -AC480V

RL-100kW -AC480V

RL-200kW -AC480V

RL-500kW -AC480V

Мощность

Резистивная нагрузка:

Резистивная нагрузка:

Резистивная нагрузка:

Резистивная нагрузка:

Резистивная нагрузка:

Резистивная нагрузка:

кВт

30 кВт

60 кВт

100 кВт

200 кВт

500 кВт

Индуктивная нагрузка:

Индуктивная нагрузка:

Индуктивная нагрузка:

Индуктивная нагрузка:

Индуктивная нагрузка:

Индуктивная нагрузка:

4,5 кВАр

22,5 кВАр

45 кВАр

75 кВАр

150 кВАр

375 кВА

По запросу доступны индивидуальные решения.

Номинальное напряжение

Однофазное,

Трехфазное AC 480 В,

AC 230 В

или параметры могут быть указаны заказчиком

По запросу доступны индивидуальные решения.

Номинальный ток

Резистивный ампер на фазу: 26 А

Резистивный ампер на фазу: 36 А

Резистивный ампер на фазу: 72 А

Резистивный ампер на фазу:120 А

Резистивный ампер на фазу:240 А

Резистивный ампер на фазу: 601 А

при AC 480 В

Реактивный ампер на фазу: 20 А

Реактивный ампер на фазу: 27 А

Реактивный ампер на фазу: 54 А

Реактивный ампер на фазу:90 А

Реактивный ампер на фазу: 180 А

Реактивный ампер на фазу: 451 А

Коэф. мощности

PF=0.8

Мин. шагнагрузки

100 Вт, 100 ВАр

100Вт, 100 ВАр

100 Вт, 100 ВАр

1 кВт, 1 кВАр

1 кВт, 1 кВАр

1 кВт, 1 кВАр

По запросу доступны индивидуальные решения.

Дисплей

На цифровом измерительном приборе отображаются напряжение, ток, частота, мощность и коэффициент мощности.

Защита

Сигнализация о перегревании, защита от короткого замыкания, защита от перегревания, защита от перегрузки вентилятора и кнопка аварийной остановки.

Любую защиту при необходимости можно настраивать

Режимуправления

Ручное управление с помощью модульных автоматических выключателей или кнопок.

Поток воздуха:

Горизонтальный, принудительное воздушное охлаждение

  Габариты

51*50*110 см

90*90*160 см

90*90*200 см

120*120*200 см

90*90*200 см

120*120*200 см

Опции:

Панель ручного управления или дистанционное управление с персонального компьютера по выбору

Резистивный/емкостной (RCD)

Модели

RCD-10kW-AC240V

RCD-30kW-AC415V

RCD-60kW-AC415V

Номинальнаямощность:

Резистивная: 10 кВт

Резистивная: 30 кВт

Резистивная: 60 кВт

Емкостная: 10 кВАр

Емкостная: 30 кВАр

Емкостная: 60 кВАр

По запросу доступны индивидуальные решения.

Номинальноенапряжение:

1P: AC 240 В

3P AC 415 В, или параметры могут быть указаны заказчиком

По запросу доступны индивидуальные решения.

Максимальный ток:

96 A

1P: 96 A

1P: 192 A

3P: 288 A

3P: 576 A

Частота:

50/60 Гц

Коэф. мощности

PF=0.6-1.0

Мин. шаг нагрузки:

100 Вт, 100 ВАр

100 Вт, 100 ВАр

100 Вт, 100 ВАр

По запросу доступны индивидуальные решения.

Цифровой измеритель:

На цифровом измерительном приборе отображаются напряжение, ток, частота, мощность икоэффициент мощности.

Защита:

Сигнализация о перегревании, защита от короткого замыкания, защита от перегревания, защита от перегрузки вентилятора и кнопка аварийной остановки.

Любую защиту при необходимости можно настраивать

Режим управления:

Ручное управление с помощью модульных автоматических выключателей или кнопок.

Поток воздуха:

Горизонтальный, принудительное воздушное охлаждение

Габариты:

51*63*120 см

51*97*120 см

80*140*185 см

Резистивный/индуктивный/емкостной (RLC)

Модель:

RLC-30kW-AC480V

RLC-60kW-AC480V

RLC-100kW-AC480V

Мощность:

Резистивная нагрузка: 30 кВт

Резистивная нагрузка: 60 кВт

Резистивная нагрузка: 100 кВт

Индуктивная нагрузка: 30 кВАр

Индуктивная нагрузка: 60 кВАр

Индуктивная нагрузка: 100 кВАр

Емкостная нагрузка: 30 кВАр

Емкостная нагрузка: 60 кВАр

Емкостная нагрузка: 100 кВАр

Или определяется заказчиком

Номинальное напряжение:

Номинальное напряжение трехфазное 480 В AC,

или параметры могут быть указаны заказчиком

Частота:

Доступно 50 Гц и 60 Гц

Коэф. мощности:

0.1-1.0

Мин. шаг нагрузки:

100 Вт, 100 ВАр

1 кВт, 1 кВАр

1 кВт, 1 кВАр

Или определяется заказчиком

Батарея нагрузки для монтажа в стойку (RM)

Модель

RM-6KW-AC240V

Элемент нагрузки

Резисторы из сплава

Напряжение нагрузки

240 В переменного тока, одна фаза, 50 Гц

Мощность нагрузки

6 кВт при 240 В переменного тока

Шаг нагрузки

0,5, 0,5, 1, 2, 2 (регулировка от 0,5 до 6 кВт)

Коэффициент мощности

PF=1

Погрешность нагрузки

±5%

Электропитание

От тестируемого источника (PDU)

Два режима управления

ЛОКАЛЬНЫЙ: Ручное управление с помощью кнопок

ДИСТАНЦИОННЫЙ: Дистанционное управление из компьютерного программного обеспечения для всех 22-х

комплектов батареи нагрузки

Можно установить как индивидуальную, так и групповую мощность батареи нагрузки

Проводные соединения

Три комплекта нагрузочных кабелей от C19 до C20 для нагрузки

Класс изоляции

F

Уровень защиты

IP20 (для использования внутри помещений)

Режим охлаждения

Принудительное воздушное охлаждение и регулируемый расход воздуха:

вход холодного воздуха спереди и выход горячего воздуха сзади

Режим работы

Непрерывная работа

Защита

Защита от перегрева

Размер

6U, 19-дюймовая стандартная стойка

Температура окружающей среды

-10℃~+50

Мобильность

Ручки спереди

Влажность

≤95%

Высота над уровнем моря

≤2500 метров
