Kongter K-900-4815-CDL - Блок нагрузки пост тока, модель DLB-4815, 48V 150A, опция CDL

Артикул: Kongter-K-900-4815-CDL

Цена: 422 946 ₽
Цена актуальна на 07.12.2024

Доступно под заказ

Средний срок поставки: 14-16 недель

Производство: Kongter

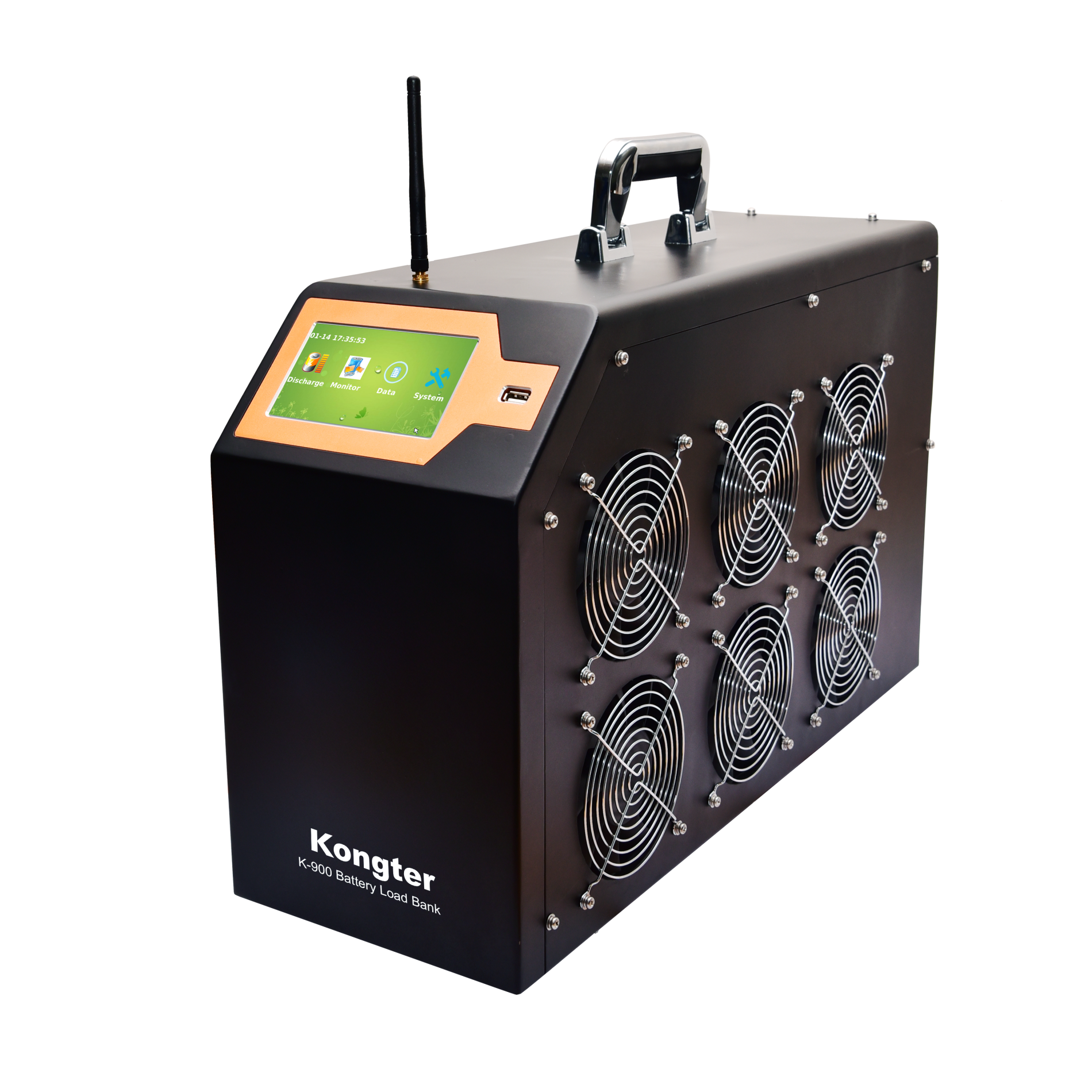

Kongter K-900 - это обновленный блок нагрузки постоянного тока компании Kongter. Он объединяет серию модифицируемых моделей блоков нагрузки, отличающихся уникальной современной конструкцией и великолепными рабочими характеристиками. Эти модели облегчат вашу работу по тестированию нагрузки постоянного тока и емкости аккумуляторов. Компания Kongter предлагает различные модели блоков нагрузки для работы в широком диапазоне номинальных напряжений от 12 В до 480 В с током до 750 А. Блоки предназначены для использования в различных отраслях, включая телекоммуникационную, а также электроснабжение, центры обработки данных, вилочные погрузчики и многое другое. Регистратор данных аккумуляторов (Cell Data Logger - CDL) позволяет контролировать значение разряда КАЖДОГО элемента на дисплее блока нагрузки и одновременно на экране персонального компьютера с помощью программного обеспечения просмотра данных компании Kongter.

Выбор модели

Для выбора блока нагрузки, требуется знать:

  • номинальное напряжение всей цепи АКБ;
  • желаемый максимальный* ток разряда;
  • необходимость поэлементного контроля напряжения (опция CDL).

* - максимальный ток разряда доступен на диапазоне напряжений 0.9·Uном - 1.15·Uном. Если подключить батарею с напряжением меньше 0.9·Uном, блок выполнит разряд, но максимальный ток разряда будет снижен.

Подробнее о том, как выбрать нагрузочный блок, а так же примеры подбора читайте тут

Особенности модели DLB-4815-CDL:

  • Электрические характеристики: Uном= 48В; Iмакс.разряда= 150A
  • Габариты и вес: 200 х 275 х 420 мм, 11 кг
  • Регистратор данных аккумуляторов (CDL) входит в комплект
  • Тип резистора: PTC (Postive Temperature Coefficien) - полупроводниковые резисторы с положительным температурным коэффициентом сопротивления

Преимущества блока K-900

  1. Серия K-900 включает различные модели, предназначенные для полного удовлетворения требований клиентов из различных отраслей промышленности.
  2. Регистраторы данных CDL обеспечивают беспроводную связь с компьютером, что позволит контролировать весь процесс разрядки, включая напряжение КАЖДОГО аккумулятора.
  3. Стандартная функция разряда и другие функции, такие как вспомогательный разряд, параллельная нагрузка, внешняя нагрузка, монитор заряда. Обеспечивается совместимость с блоками нагрузки сторонних производителей.
  4. Прочное, надежное и долговечное устройство по очень хорошей цене.
  5. Своевременная и профессиональная техническая поддержка с точным пониманием потребностей клиентов

Особенности

  • Сенсорный экран для простой и удобной настройки данных и управления.
  • Регистратор данных аккумуляторов CDL позволяет проводить мониторинг с компьютера в режиме реального времени во время измерения.
  • Четыре условия для автоматического отключения разряда: время разряда, емкость разряда, напряжение группы аккумуляторов и напряжение аккумулятора.
  • Параллельное соединение до пяти устройств для повышения разрядного тока.
  • Функция вспомогательного разряда для добавления нагрузки даже к блокам других производителей.
  • Позволяет контролировать измерение других блоков нагрузки.
  • Точное измерение данных и наглядные формы сигналов в компьютерном программном обеспечении.
  • Автоматическая сортировка во время разряда аккумуляторов с запаздыванием.
  • Мощное программное обеспечение Battery Data Management Software для анализа данных и создания отчетов.
  • Автоматическая защита от перегревания и перегрузки.

Регистратор данных аккумуляторов (Cell Data Logger - CDL)

Каждое устройство CDL способно регистрировать напряжение до 12 аккумуляторов любого типа (1,2 В, 2 В, 6 В и 12 В). Имеет беспроводную связь с основным блоком К-900 и персональным компьютером. Компания Kongter предлагает возможность увеличить количество устройств CDL при заказе блока нагрузки для охвата аккумуляторных батарей большего объема. Необходимость и количество регистраторов CDL выбирается на этапе заказа блока нагрузки, т.к. они параметрируются на заводе.

Для мониторинга параметров АКБ (напряжения, тока и температуры) в одном программном обеспечении, регистратор CDL может работать с регистратором данных батареи аккумуляторов (String Data Logger - SDL) без блока нагрузки - система мониторинга BDL-3927.



Подключение устройства

К одному регистратору CDL подключается до 12 аккумуляторов напряжением 1,2 В, 2 В, 6 В или 12 В. Поэтому разные батареи аккумуляторов потребуют использования разного количества регистраторов CDL.

Программное обеспечение Kongter для персонального компьютера

Бесплатное программное обеспечение Battery Data Management Software позволяет осуществлять мониторинг данных всего процесса разрядки в режиме реального времени, анализировать данные измерений и легко распечатывать полный отчет. Один и тот же комплект ПО для ПК совместим со всей серией оборудования Kongter

Комплектация Kongter K-900:

Наименование Количество
Блок нагрузки аккумуляторных батарей K-900 1 шт.
Транспортировочный кейс 1) 1 шт.
Антенна 1 шт.
Кабель питания  1 шт.
USB-накопитель 1 шт.
Красный кабель нагрузки 1 шт.
Черный кабель нагрузки 1 шт.
Провод для измерения напряжения с двумя зажимами 1 шт.
Регистратор данных элементов аккумуляторной батареи 2) 1 шт.
Последовательный кабель CDL2) 1 шт.
Зажим для кабеля CDL2) 1 шт.
Токоизмерительные клещи3) 1 шт.
Руководство пользователя 1 экз.

1) Поставляется для блоков типоразмеров XS, S, M, L.

2) Если выбран блок с опцией CDL

3) Не входит в стандартную комплектацию. Опция токовых клещей для внешних нагрузок выбираются при заказе (200A, 300A или 400A )



 Технические характеристики Kongter K-900:

Источник питания

Переменного тока: 220 В, 50Гц;

Постоянного тока: от 80 В до 480 В (от АКБ, опция для некоторых моделей)

Напряжение аккумулятора

Стандартный: 2 В, 6 В и 12 В

Нестандартный: 1,2 В или др.

Диапазон номинальных значений напряжения постоянного тока

от 12 В до 480 В (стандартные номинальные напряжения: 12 В, 24 В, 48 В, 72 В, 80 В, 110 В, 220 В, 380 В и 480 В.)
Другие номинальные значения напряжения - по запросу

Диапазон измерений напряжения постоянного тока

от 10 В до 1,15·Uном В (10 В - 552 В)

Диапазон максимальных значений силы постоянного тока  Iмакс.разряда, А

Один блок нагрузки: 20 A – 750 A; Параллельная нагрузка: 20 А – 3750 А (до пяти блоков нагрузки);

Ток определяется заказчиком в соответствии с напряжением конкретноой батареи.

Диапазон измерений силы постоянного тока , А от 0,1·Iмакс.разряда до Iмакс.разряда

Погрешность

Ток: 1%

Напряжение: 0,5% – 0,8%

Разрешение

Ток: 0,1 А или 0,5%

Напряжение: 0,001 В

Интервал выборки

5 секунд – 1 минута

Схема разрядки

Разрядка постоянным током

Дисплей

128*64 пикселя, 5-дюймовый сенсорный резистивный экран TFT

Источник питания CDL

10 ~ 90 В постоянного тока

Диапазон измерения CDL

0,1 ~ 15 В постоянного тока

Передача данных

USB, Wi-Fi (для передачи с CDL на блок нагрузки и ПК)

Охлаждение

Принудительное воздушное

Рабочая температура

0℃ - 40℃

Влажность

Относительная влажность до 90%

Габаритные размеры (длина×высота×ширина), мм, не более:

XS: 200 х 275 х 420

S: 200 x 350 x 570

М: 200 х 425 х 570

L: 300 х 425 х 760

XL: 300 x 420 x 896

XXL: 400 х 725 х 650

XXXL: 440 x 1025 x 650

Масса, кг, не более:

XS: 11 кг

S: 15 кг

М: 18 кг

L: 33 кг

XL: 45 кг

XXL: 50 кг

XXXL: 79 кг

Примечание:

  1. Количество регистраторов CDL зависит от напряжения батареи, а также от напряжения каждого элемента: 2 В, 6 В и 12 В. Для измерения никель-кадмиевых аккумуляторов 1,2 В потребуется больше регистраторов CDL и соответствующих кабелей.
  2. Габариты и масса блоков различаются в зависимости от моделей. Типоразмеры блоков приведены в таблице ниже:

 Типоразмеры блоков Kongter K-900:



Модель блока нагрузки





Код





Размер блока



Максимальный ток разряда (А) при:

12 В

24 В

36 В

48 В

80 В

110 В

220 В

380 В

480 В

24 В - 300 A

DLB-2430

XS

--

300

--

--

--

--

--

--

--

24/36/48 В - 300 A

DLB-2343

L

150

300

300

300

--

--

--

--

--

24/36/48/80 В - 200 A

DLB-2348

L

100

200

200

200

200

--

--

--

--

24/48 В - 200 A

DLB-2482

M

--

200

--

200

--

--

--

--

--

48 В - 150 A

DLB-4815

XS

--

--

--

150

--

--

--

--

--

48 В - 300 A

DLB-4830

M

--

--

--

300

--

--

--

--

--

48 В - 400 A

DLB-4840

M

--

--

--

400

--

--

--

--

--

48 В - 500 A

DLB-4850

L

125

250

375

500

--

--

--

--

--

48 В - 600 A

DLB-4860

L

150

300

450

600

--

--

--

--

--

48/110 В - 100 A

DLB-4811

M

25

50

75

100

64

100

--

--

--

48/110 В - 200 A

DLB-4812

L

50

100

150

200

128

200

--

--

--

48/110 В - 300 A

DLB-4813

XL

75

150

225

300

192

300

--

--

--

48/220 В - 100 A

DLB-4821

L

25

50

75

100

33

52

100

--

--

48В - 200 A/ 220 В - 150 A

DLB-2415

L

50

100

150

200

50

78

150

--

--

80 В - 100 A

DLB-8010

XS

15

30

45

60

100

--

--

--

--

80 В - 200 A

DLB-8020

S

30

60

90

120

200

--

--

--

--

110 В - 100 A

DLB-1110

S

--

--

--

--

--

100

--

--

--

110 В - 200 A

DLB-1120

M

19

38

57

77

128

200

--

--

--

110 В - 300 A

DLB-1130

L

28

57

86

115

192

300

--

--

--

110 В - 400 A

DLB-1140

L

38

76

115

153

256

400

--

--

--

110 В - 500 A

DLB-1150

XL

--

96

144

192

320

500

--

--

--

110/220 В - 100 A

DLB-1121

XL

--

19

28

38

64

100

100

--

--

110/220 В - 150 A

DLB-1215

XL

14

28

43

57

96

150

150

--

--

220 В - 150 A

DLB-2215

L

--

15

22

30

50

78

150

--

--

220 В - 200 A

DLB-2220

XL

--

20

30

40

66

104

200

--

--

380 В - 50 A

DLB-3850

M

--

--

--

--

--

--

--

50

--

380 В - 100 A

DLB-3810

XL

--

--

--

--

--

--

--

100

--

480 В - 100 A

DLB-4810

XL

--

--

--

10

16.6

26

50

79

100
