ИМАГ-adapter - Инструмент универсальный для установки и снятия индикаторов ИМАГ-LF/ИМАГ-LL

Артикул: ИМАГ-adapter

Цена: 5 330 ₽
Цена актуальна на 15.06.2024

В наличии: 6

Также доступно под заказ

Средний срок поставки: 10-12 недель

Производство: ИМАГ

ИМАГ-adapter - этот универсальный инструмент для установки и снятия индикаторов ИМАГ-LF / ИМАГ-LL.

Для монтажа необходимо сперва зафиксировать индикатор короткого замыкания в приборе ИМАГ-adapter. После этого необходимо разместить точку фиксации возле проводника и нажатием зафиксировать прибор на проводе.

Монтаж

Индикаторы монтируются на линию с помощью специального монтажного инструмента с изолирующей штангой (рисунок А). Сначала поместите индикатор в стакан монтажного инструмента, откройте и зафиксируйте разъемную катушку трансформатора тока (рисунок Б). Затем с помощью инструмента отведите и зафиксируйте подпружиненные держатели (рисунки В, Г). Расположите провод внутри разомкнутой катушки трансформатора тока и надавите индикатором вверх (на линию). Когда к индикатору будет приложено достаточное усилие, подпружиненные держатели освободятся, катушка защелкнется и зафиксирует индикатор на проводе, а монтажный инструмент отделится от индикатора (рисунок E).

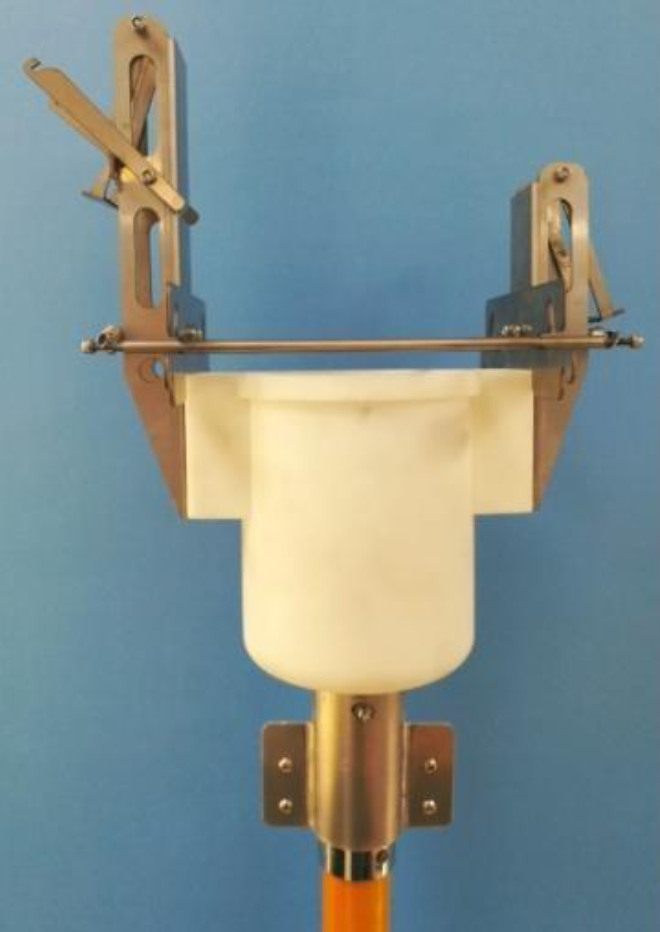

Рисунок А

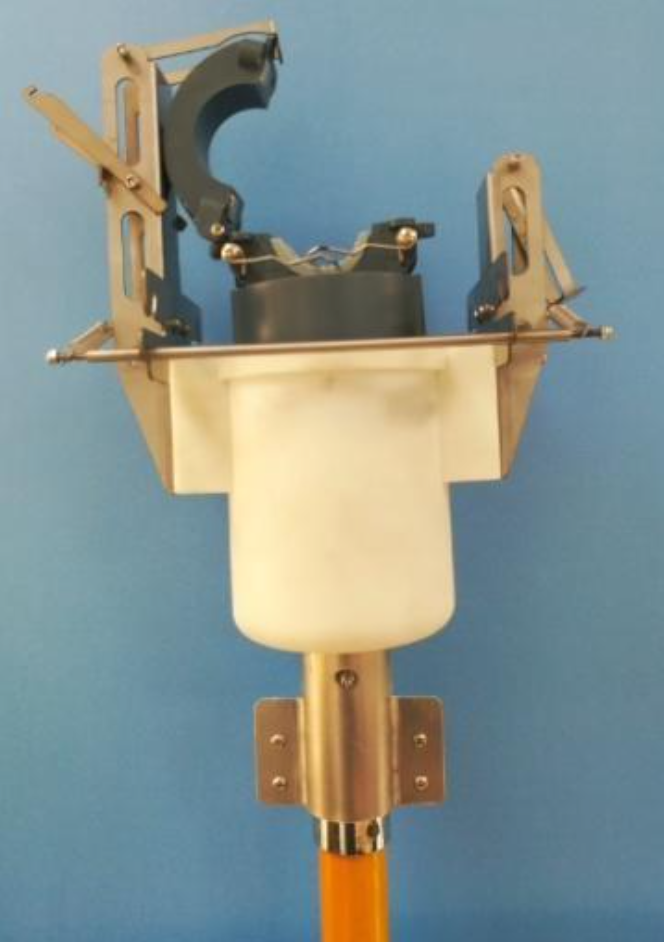

Рисунок Б

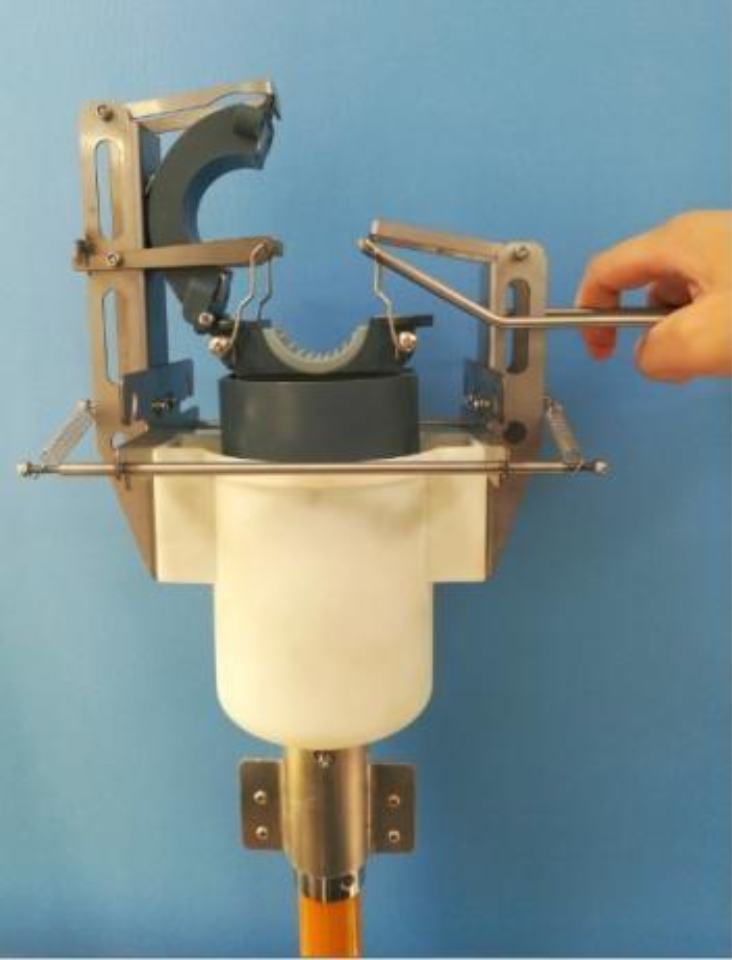

Рисунок В

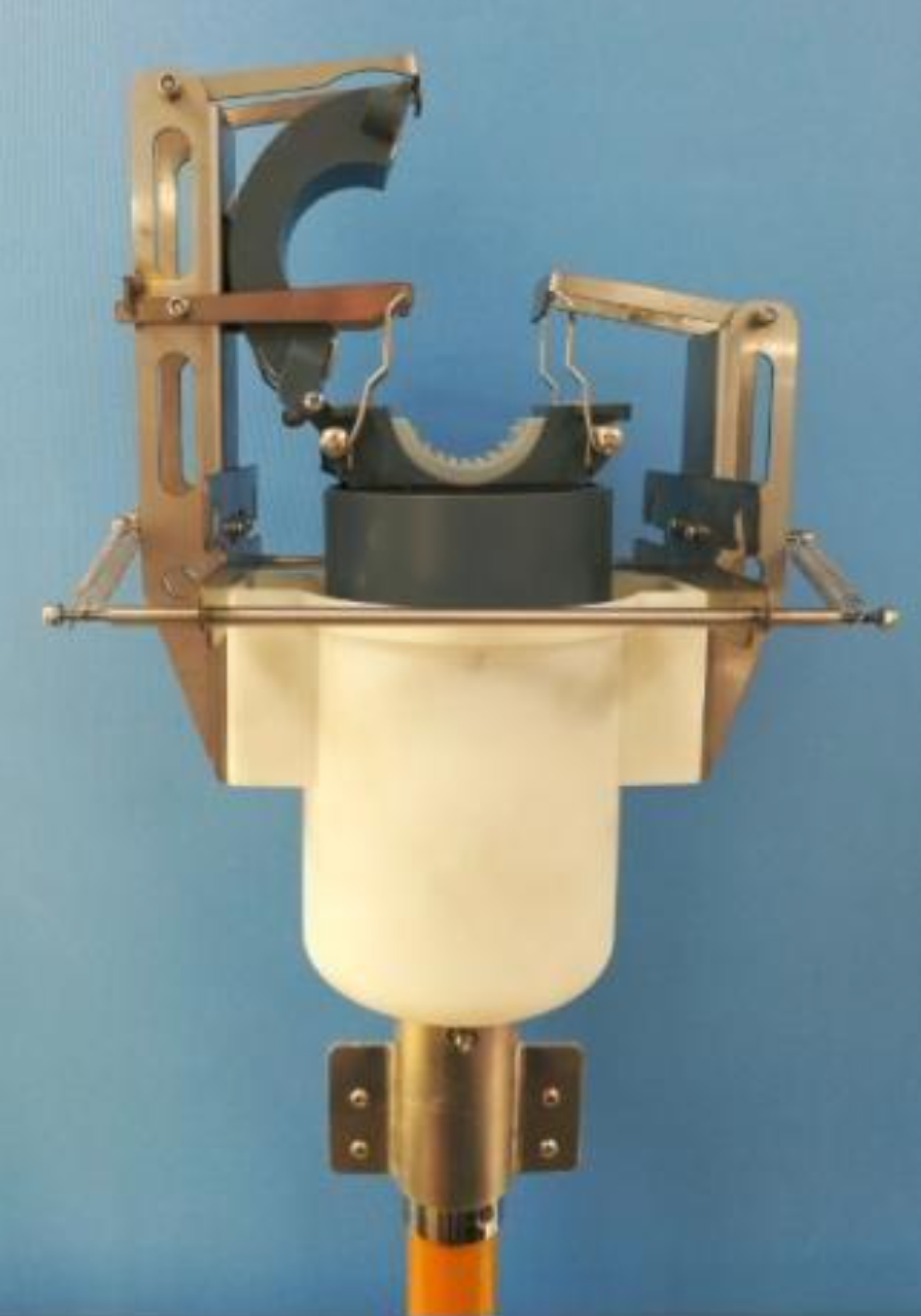

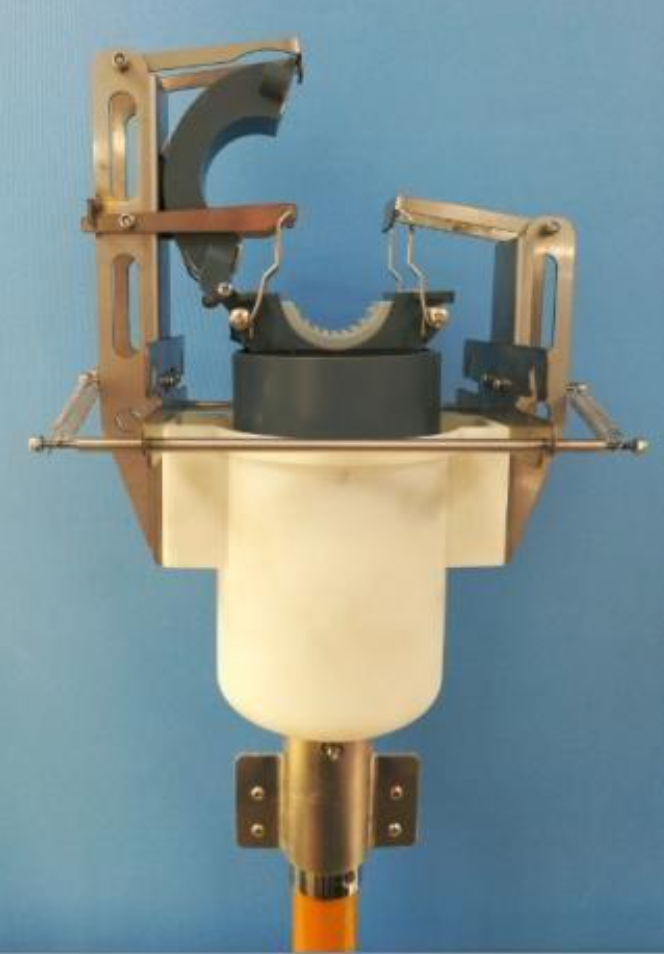

Рисунок Г

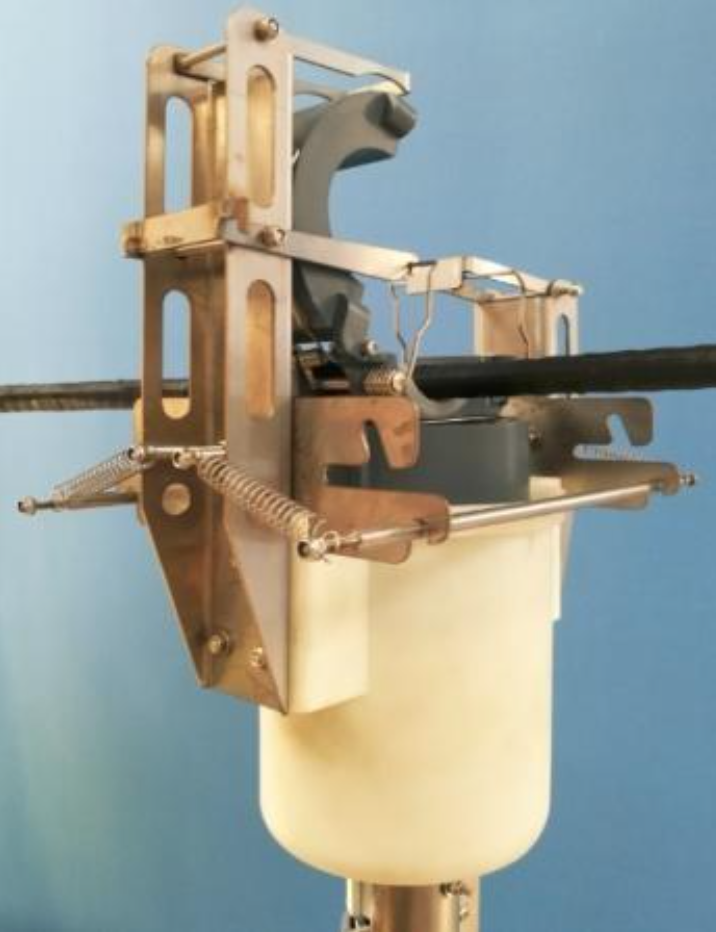

Рисунок Д

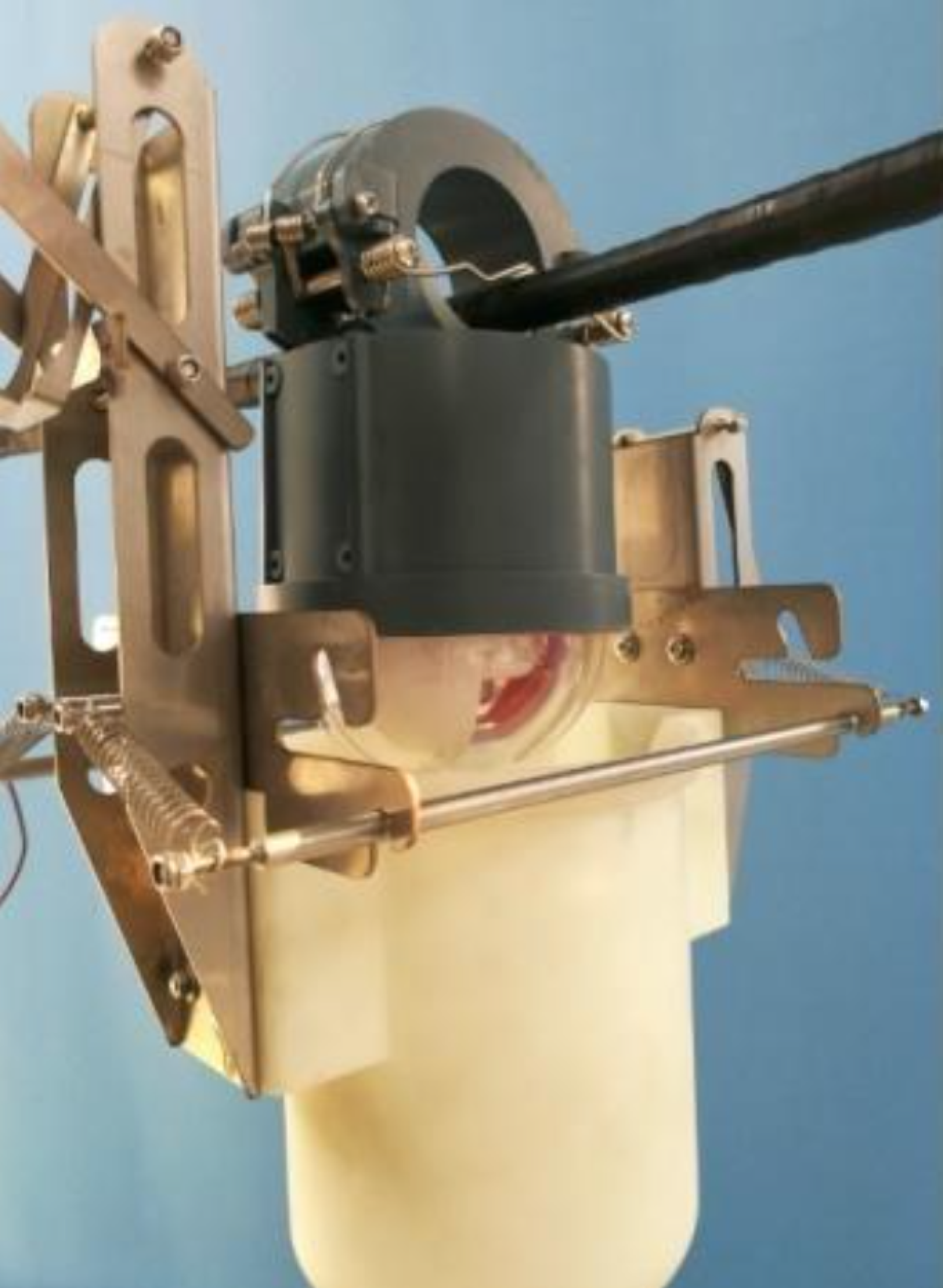

Рисуное Е

*Изолирующая штанга не входит в комплект поставки



Скачать инструкцию
Indicator_Installation_Instructions_RUS_TE.pdf
