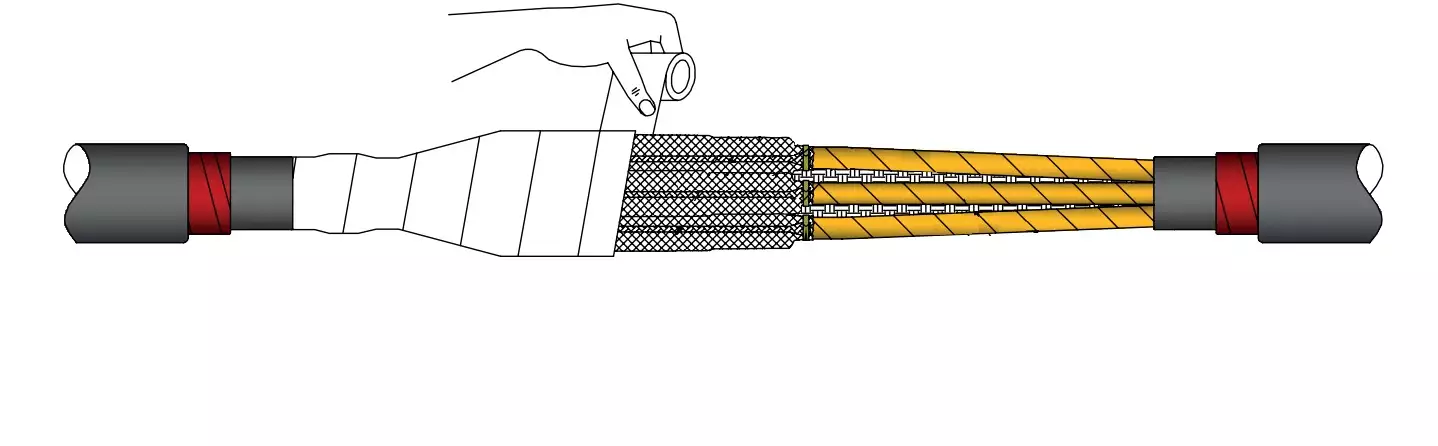

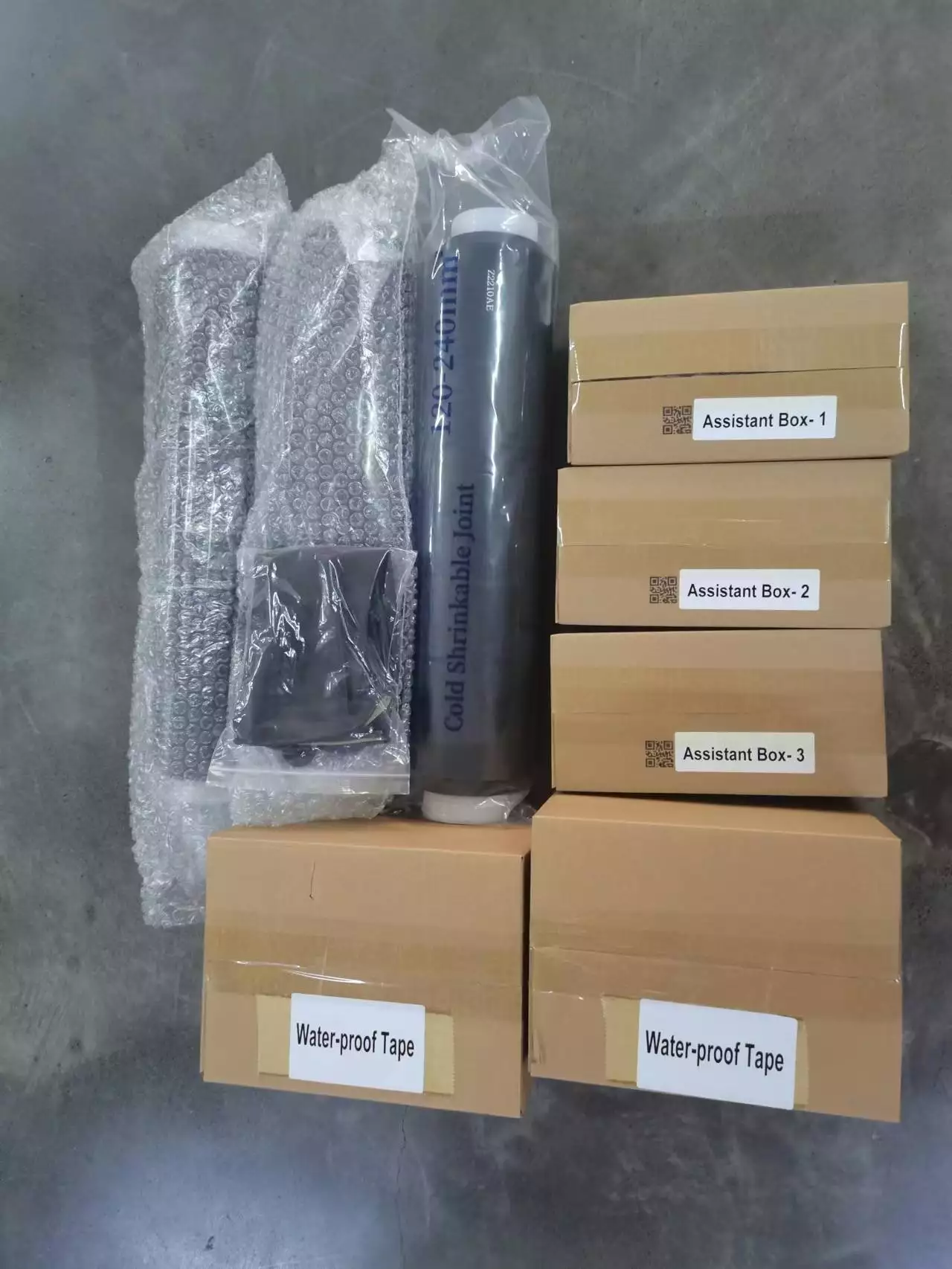

ИМАГ-Муфта-35-J-3х185 - набор соединительной муфты холодной усадки для одножильного экранированного кабеля со сплошной изоляцией на 35 кВ сечением 120-240 мм2.
Особенности ИМАГ-Муфта-35-J-3х185
- Тип кабеля: трехжильный кабель с изоляцией из сшитого полиэтилена (СПЭ) и этиленпропиленовой резины (ЭПР) с медным проволочным экраном и с медным ленточным экраном, в том числе для бронированного кабеля.
- Устанавливается на кабель со сплошной изоляцией на 35 кВ.
- Применение: внутри и вне помещений.
- Сфера применения: на промышленных предприятиях, в горнодобывающей отрасли и в распределительных сетях.
- Особенности монтажа: муфты холодной усадки монтируются без специального инструмента, путем удаления спирального пластикового корда. Монтаж не требует огня или нагрева.
- Муфта с внешним кожухом холодной усадки, экран кабеля соединяется при помощи медного сетчатого чулка и пружин постоянного давления.
- Наконечники и соединители в комплект поставки не входят.
- Технология холодной усадки обеспечивает равномерную толщину изоляции по всей длине трубки независимо от квалификации монтажника.
- Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется и сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.
Пошаговая инструкция установки:
![](/files/uploads/product_1657634/2.png)
![](/files/uploads/product_1657634/3.png)
![](/files/uploads/product_1657634/4.png)
![](/files/uploads/product_1657634/5.png)
![](/files/uploads/product_1657634/6.png)
![](/files/uploads/product_1657634/7.jfif)
![](/files/uploads/product_1657634/8.png)
![](/files/uploads/product_1657634/9.png)
![](/files/uploads/product_1657634/10.png)
![](/files/uploads/product_1657634/11.jfif)
![](/files/uploads/product_1657634/12.jfif)
![](/files/uploads/product_1657634/13.png)
![](/files/uploads/product_1657634/14.jfif)
![](/files/uploads/product_1657634/15.jfif)
![](/files/uploads/product_1657634/16.jfif)
![](/files/uploads/product_1657634/17.png)
![](/files/uploads/product_1657634/18.png)
![](/files/uploads/product_1657634/19.png)
![](/files/uploads/product_1657634/20.png)
![](/files/uploads/product_1657634/21.jfif)
![](/files/uploads/product_1657634/22.png)
![](/files/uploads/product_1657634/23.png)
![](/files/uploads/product_1657634/24.png)
![](/files/uploads/product_1657634/25.png)
![](/files/uploads/product_1657634/26.png)
![](/files/uploads/product_1657634/27.png)
![](/files/uploads/product_1657634/28.jfif)
![](/files/uploads/product_1657634/29.png)
![](/files/uploads/product_1657634/31.png)
