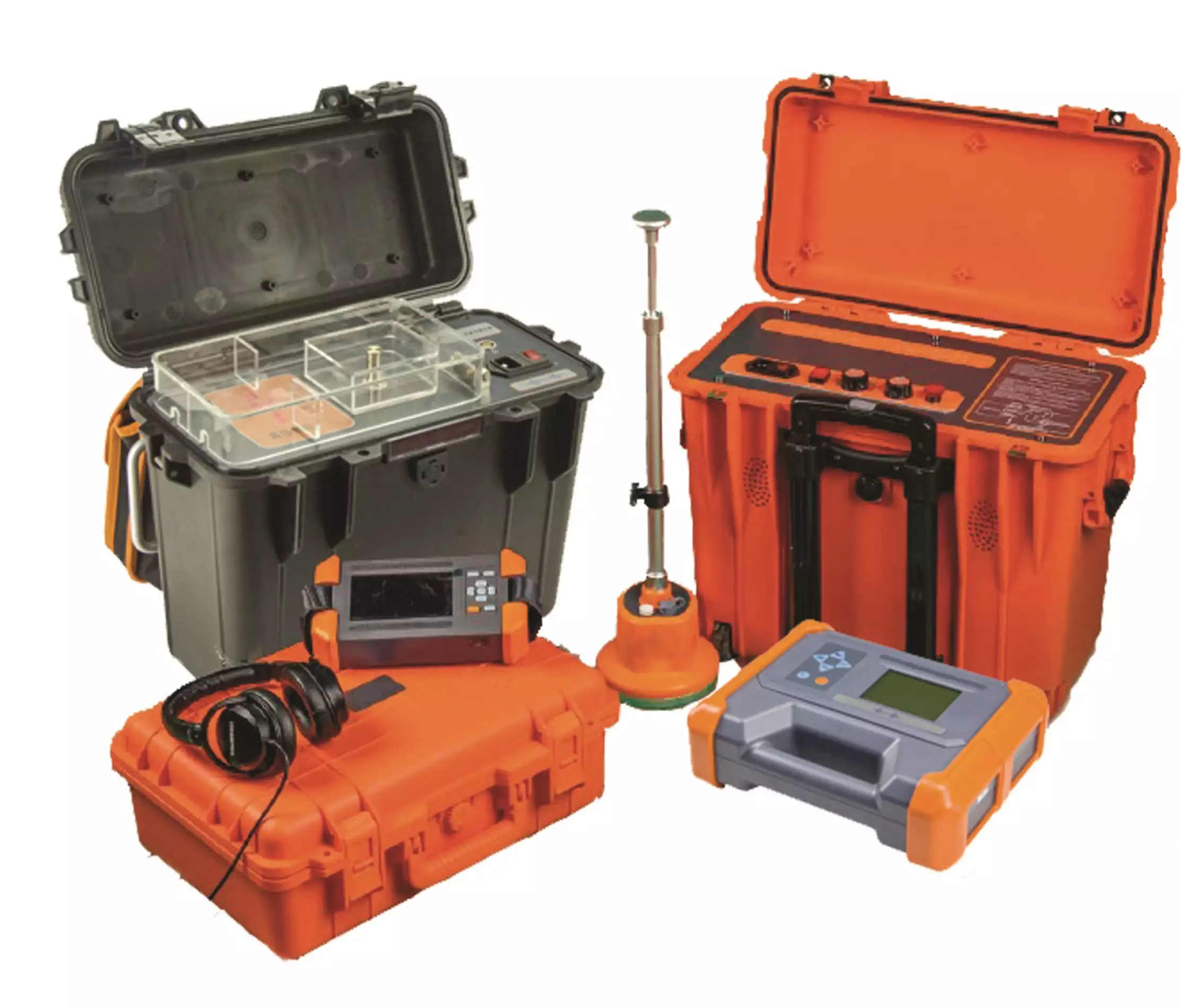

МИР-КОМПАКТ2000-Стандарт - система для опредения мест повреждений КЛ (в составе: МИР 305, МИР HVA 2000, МИР MIM, МИР digiPro)

Артикул: МИР-КОМПАКТ2000-Стандарт

Цена: 1 790 000 ₽
Цена актуальна на 24.05.2024

Доступно под заказ

Средний срок поставки: 6-8 недель

Производство: Мега-Т

МИР-КОМПАКТ2000-Стандарт - портативный комплект приборов МИР КОМПАКТ2000 (комплектация Стандарт) предназначен для предварительного ОМП кабелей с помощью беспрожиговых методов. Также данный комплект приборов позволяет произвести точную локализацию акустическим и акустическо-электромагнитным методами. При этом, как правило, бОльшая часть повреждений кабельных линий находится именно беспрожиговыми методами.

Комплект приборов применяется для определения мест повреждения кабельных линий со всеми типами изоляции (СПЭ, бумажно-масляная, пластмассовая и другие). А также позволяет определить и тип повреждения КЛ - низкоомные, высокоомные, КЗ, обрывы, заплывающие пробои и другие типы повреждений.

Полный комплект приборов МИР КОМПАКТ2000 мобилен и весит НЕ БОЛЕЕ 50 кг, что позволяет возить оборудование в багажнике легкового автомобиля и транспортировать одному человеку!

Массогабаритные, технические и логистические характеристики - все это делает МИР КОМПАКТ2000 наиболее универсальной, удобной и современной мобильной лабораторией, которая позволяет оперативно, точно и качестве производить работу по поиску и локализации мест повреждения кабельных линий.

Преимущества МИР-КОМПАКТ2000-Стандарт:

  • Портативность. Комплект исполнен в компактных ударопрочных кейсах, которые может транспортировать один специалист.
  • Компактность. Все приборы можно перевезти в багажнике легкового автомобиля одним человеком! Вес не более 50 кг.!
  • Универсальность. Комплект приборов становится незаменимым при работах, куда не проедет передвижная ЭТЛ - шахты, тоннели, удаленные месторождения. Каждый прибор в комплекте может использоваться отдельно или совместно с другими приборами из комплекта.
  • Эффективность. Инновационный инженерный подход позволил реализовать все самые современные методы для предварительного и точного ОМП кабельных линий.

Возможности МИР-КОМПАКТ2000-Стандарт:

  • Точное ОМП кабеля акустическим (акустико-электромагнитным) методом (до 32 кВ, до 2 кДж).
  • Испытание изоляции кабеля напряжением до 36 кВ.
  • Испытание оболочки кабеля напряжением до 10 кВ.
  • Предварительная локализация места повреждений следующими методами:
    • TDR - метод отражения импульсов
    • SIM - метод вторичного импульса (совместно с МИР HVA2000)
    • SIM-DC - метод вторичного импульса в режиме постоянного тока (совместно с МИР HVA2000)
    • SIM-MIM - мультиимпульсный метод (совместно с приборами МИР HVA2000 и присоединительным устройством МИР MIM)
    • ICM - импульсно-токовый метод (совместно с МИР HVA2000)

Комплект поставки МИР-КОМПАКТ2000-Стандарт:

  • МИР HVA2000

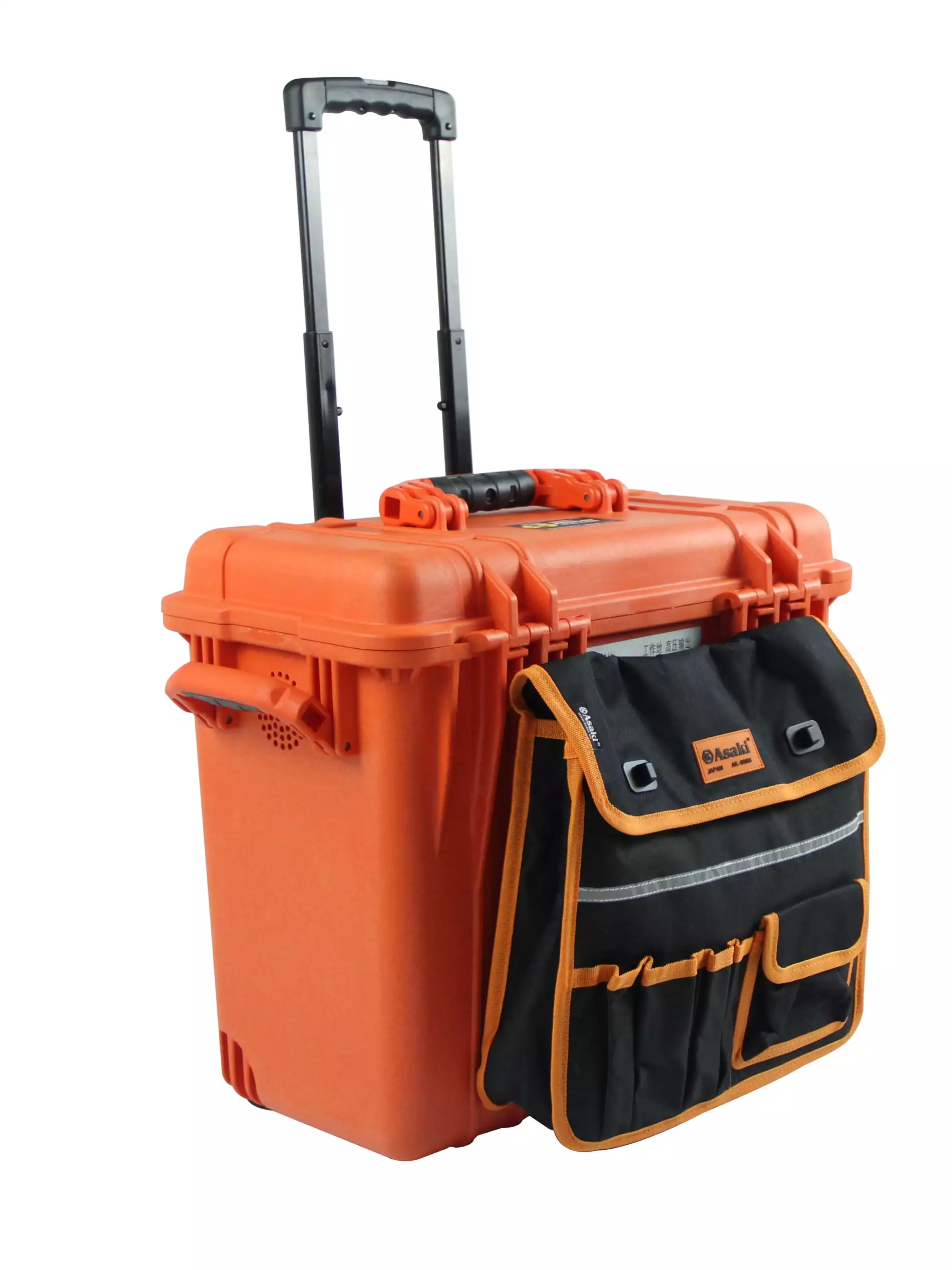

    • Генератор МИР HVA2000 в кейсе - 1 шт
    • Сумка для кабелей на кейсе - 1 шт
    • Испытательный кабель - 1 шт
    • Кабель заземления - 1 шт
    • Кабель питания - 1 шт
    • Документация (паспорт, руководство по эксплуатации) - 1 шт

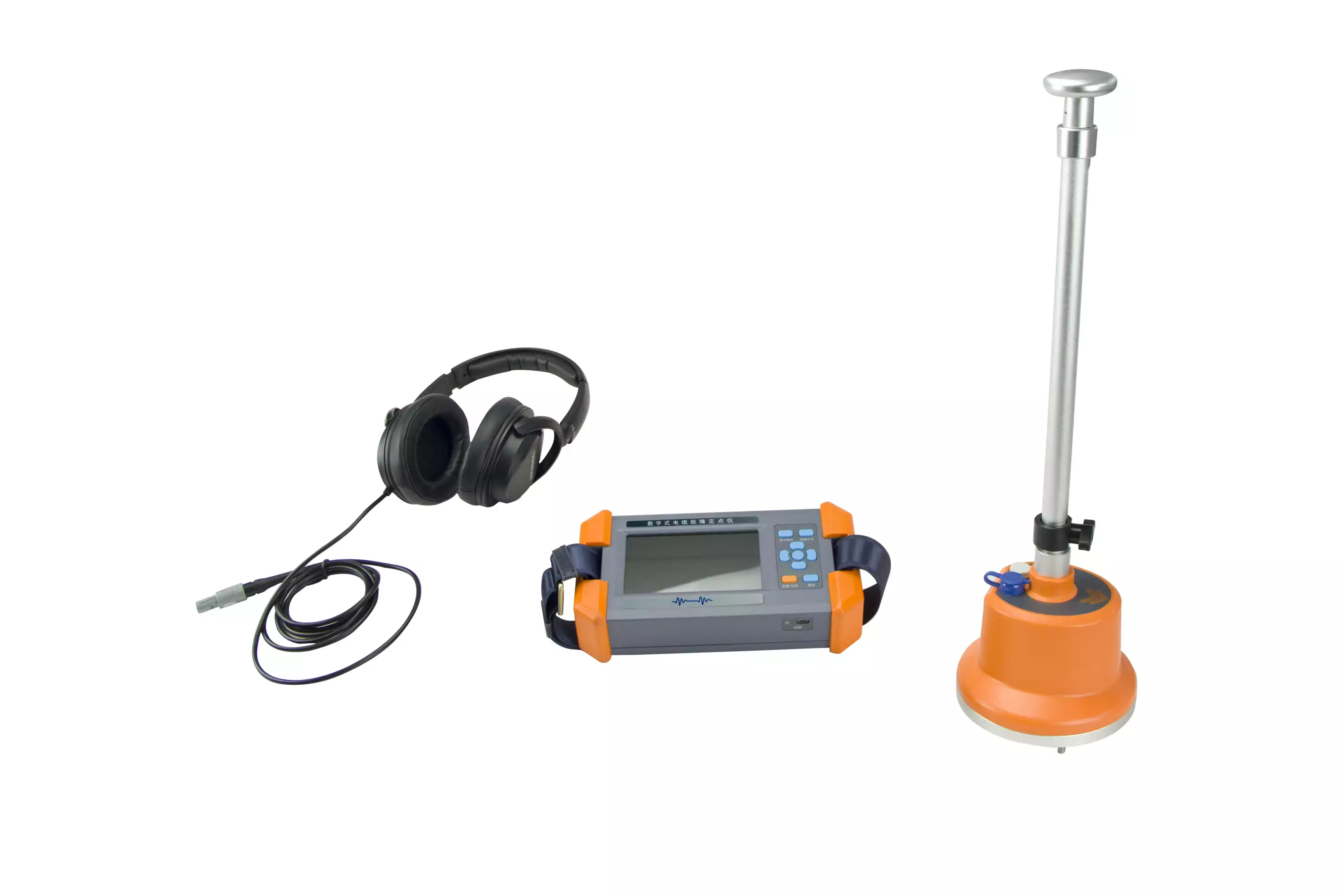

  • Поисковый комплект МИР digiPRO
    • Наземный микрофон - 1 шт
    • Ручка для переноски наземного микрофона - 1 шт
    • Модуль управления МИР digiPro с ремнем - 1 шт
    • Накладные наушники - 1 шт
    • Кабели подключения - 1 шт
    • Зарядное устройство - 1 шт
    • Транспортировочный кейс - 1 шт
    • Руководство по эксплуатации - 1 шт
  • МИР MIM

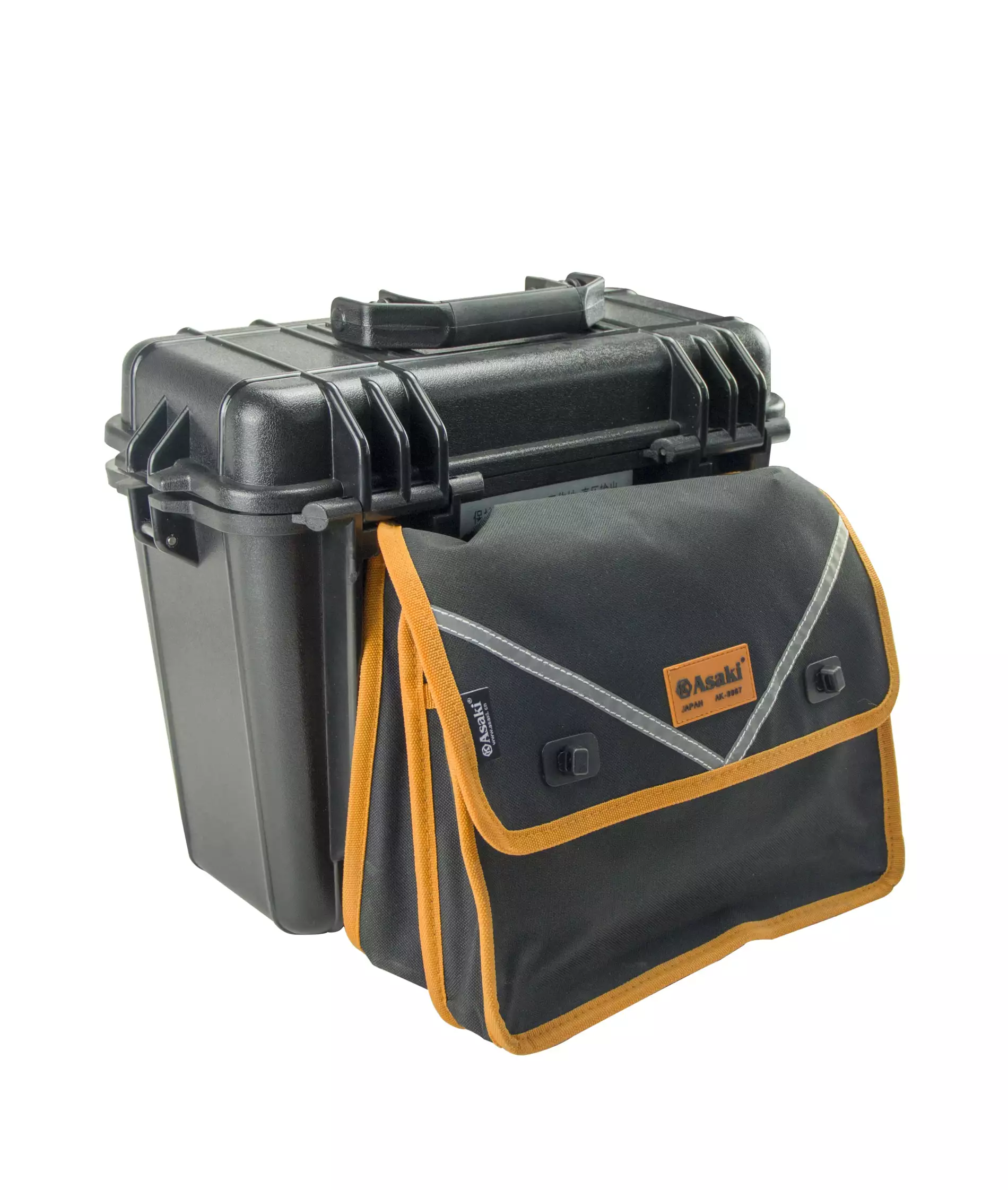

    • Присоединительное устройство МИР MIM в кейсе - 1 шт
    • Кабель заземления - 1 шт
    • Высоковольтный кабель в сумке - 1 шт
    • Кабель заземления - 1 шт
    • Кабель питания - 1 шт
    • Документация (паспорт, руководство по эксплуатации) - 1 шт
  • МИР305

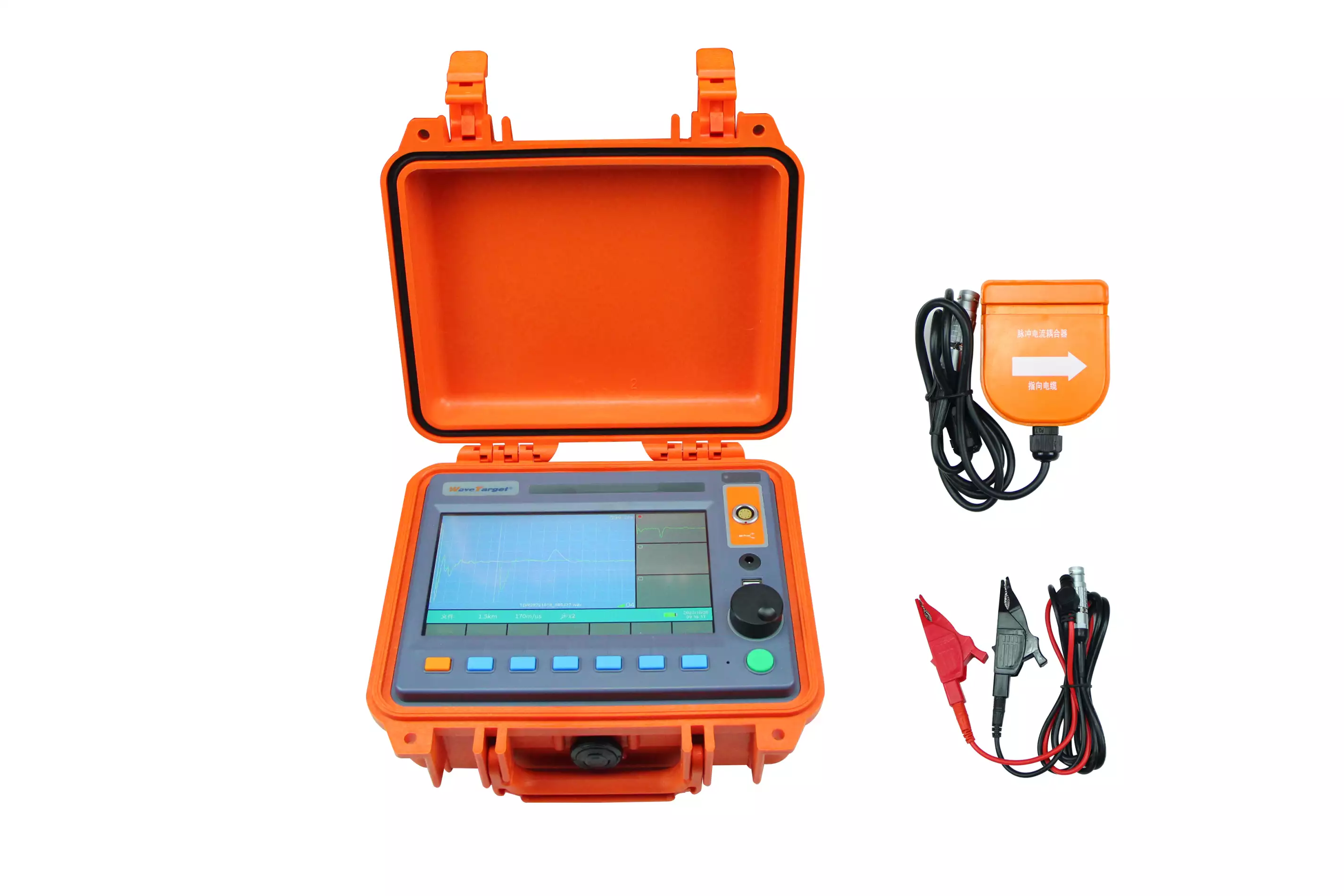

    • Рефлектометр МИР305 в кейсе - 1 шт
    • Зарядное устройство - 1 шт
    • Комплект соединительных проводов - 1 шт
    • Документация (паспорт, руководство по эксплуатации) - 1 шт

Технические характеристики МИР-КОМПАКТ2000-Стандарт:

Генератор HVA2000

Выходное импульсное напряжение

0-32 кВ

Выходное постоянное напряжение

0-36 кВ

Время непрерывной работы в импульсном режиме при максимальном напряжении

30 мин

Максимальная энергия импульса

2000 Дж

Емкость конденсатора

4 мкФ

Поисковый комплект МИР digiPro

Полный диапазон акустического канала, Гц

80 – 1500

Низкочастотный диапазон акустического канала, Гц

80 – 400

Высокочастотный диапазон акустического канала, Гц

200 – 1500

Полосовой диапазон акустического канала, Гц

150 – 600

Усиление, дБ

80

Погрешность ОМП, м

0,1

Присоединительное устройство МИР MIM

Максимальная амплитуда входных импульсов

≤ 40 кВ

Максимальная амплитуда выходного сигнала

≤ 110 В

Рефлектометр МИР305

Параметр

Значение

Частота дискретизации, МГц

200

Разрешение, м

0,4

Диапазон просмотра, км

до 100

Слепая зона, м

2

Усиление входного сигнала, дБ

70

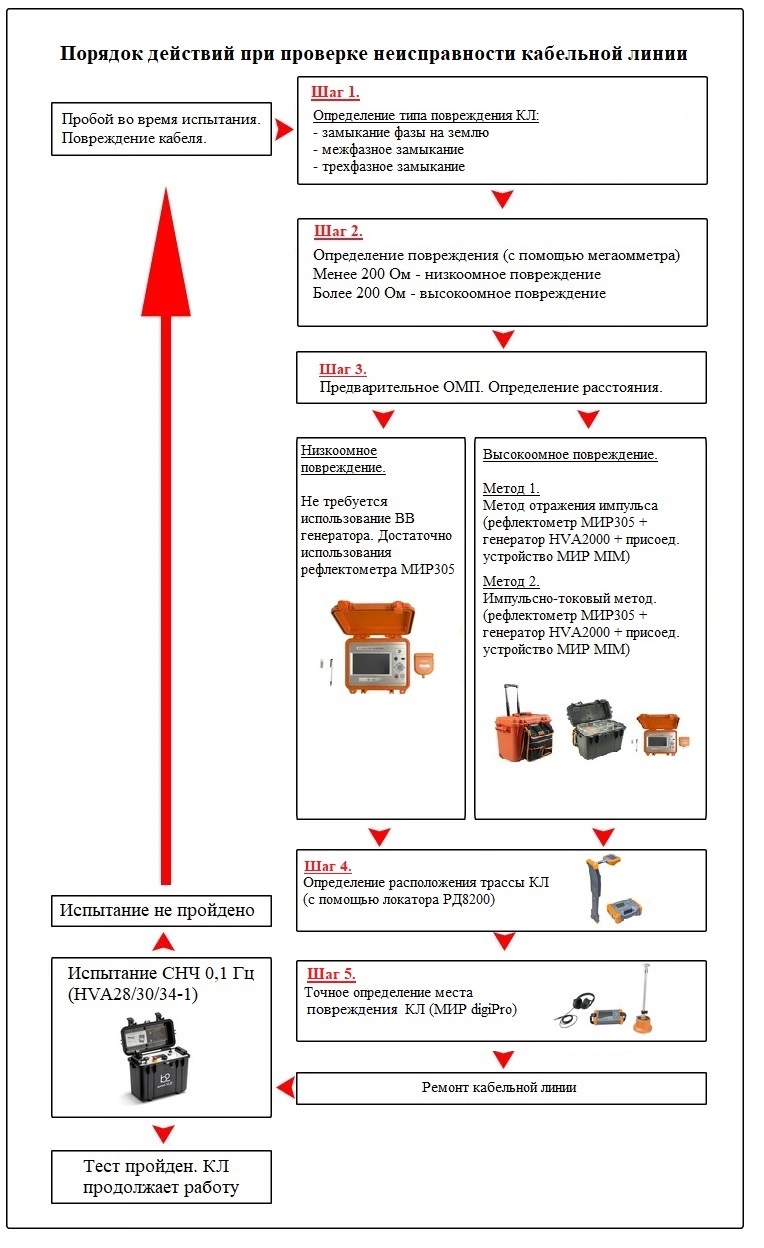

Порядок действий при поиске неисправности КЛ с помощью приборов линейки МИР:
