МИР-HVA2000 - портативный генератор высоковольтных импульсов для точного ОМП

Артикул: МИР-HVA2000

Цена: 649 500 ₽
Цена актуальна на 13.06.2024

Доступно под заказ

Средний срок поставки: 6-8 недель

Производство: Мега-Т

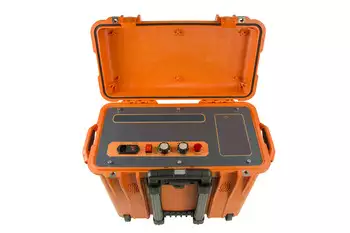

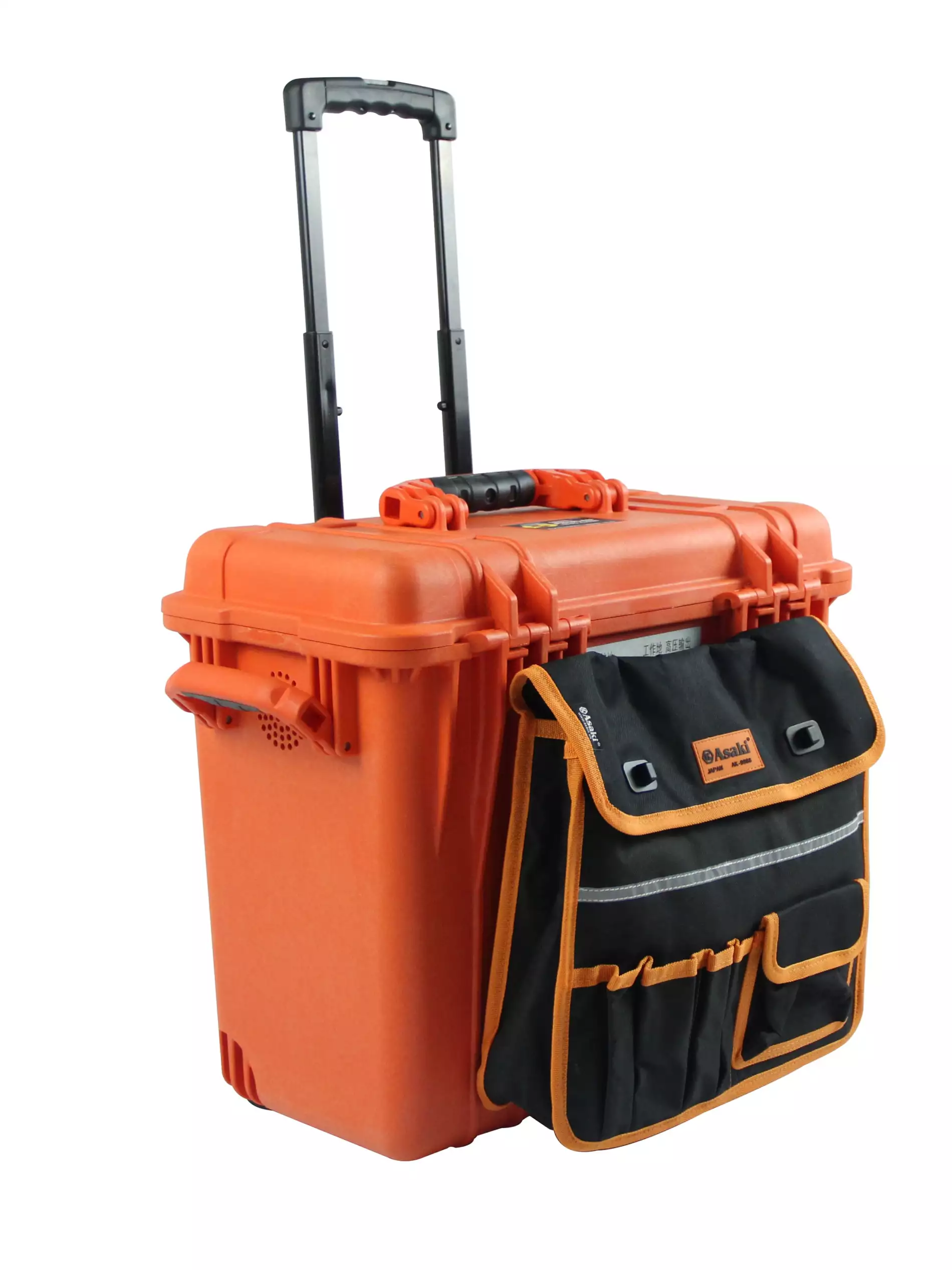

МИР-HVA2000 - генератор высоковольтных импульсов HVA2000 выполнен в защищенном пластиковом кейсе на колесах и ручкой для транспортировки. Массогабаритные характеристики генератора позволяют транспортировать устройство одним сотрудником даже в самые труднодоступные места. В комплекте с рефлектометром МИР305 и присоединительным устройством МИР MIM, МИР-HVA2000 позволяет осуществлять предварительное ОМП кабеля беспрожиговыми методами: импульсно-дуговым и колебательного разряда по току и напряжению.

Преимущества МИР-HVA2000:

  • Компактное исполнение в ударопрочном кейсе, вес всего 25 кг
  • Выходное напряжение до 36 кВ
  • Мощность импульса до 2000 Дж
  • Возможность реализации беспрожиговых методов
  • Автоматический разряд накопленной энергии
  • Высоковольтный изолированный кабель для подключения

Режимы работы генератора  МИР-HVA2000:

  • Выход постоянного (выпрямленного) напряжения
  • Одиночный импульсный разряд
  • Периодический импульсный разряд (периодичность 5 секунд)

Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.

Акустический метод точного ОМП кабеля реализуется путем совместного использования генератора высоковольтных импульсов HVA2000 и акустического приемника МИР digiPro. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).

Генератор МИР HVA2000 выдает импульсное напряжение, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.

Комплект поставки МИР-HVA2000:

Позиция: Количество:
Генератор МИР HVA2000 в кейсе 1

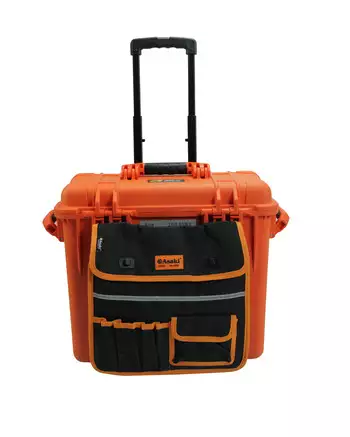

Сумка для кабелей на кейсе 1
Испытательный кабель 1
Кабель заземления 1
Кабель питания 1
Документация (паспорт, руководство по эксплуатации) 1

Технические характеристики МИР-HVA2000:

Параметр

Значение

Выходное импульсное напряжение, кВ

0-32

Выходное постоянное напряжение, кВ

0-36

Время непрерывной работы в импульсном режиме при максимальном напряжении, мин

30

Максимальная энергия импульса, Дж

2000

Емкость конденсатора, мкФ

4

Диапазон рабочих температур

-10... +40 0С

Относительная влажность

5-90 %

Напряжения питания частотой 50 Гц, В

220

Потребляемая мощность не более, кВт

2

Габаритные размеры, мм

400х460х300

Масса, кг

20
