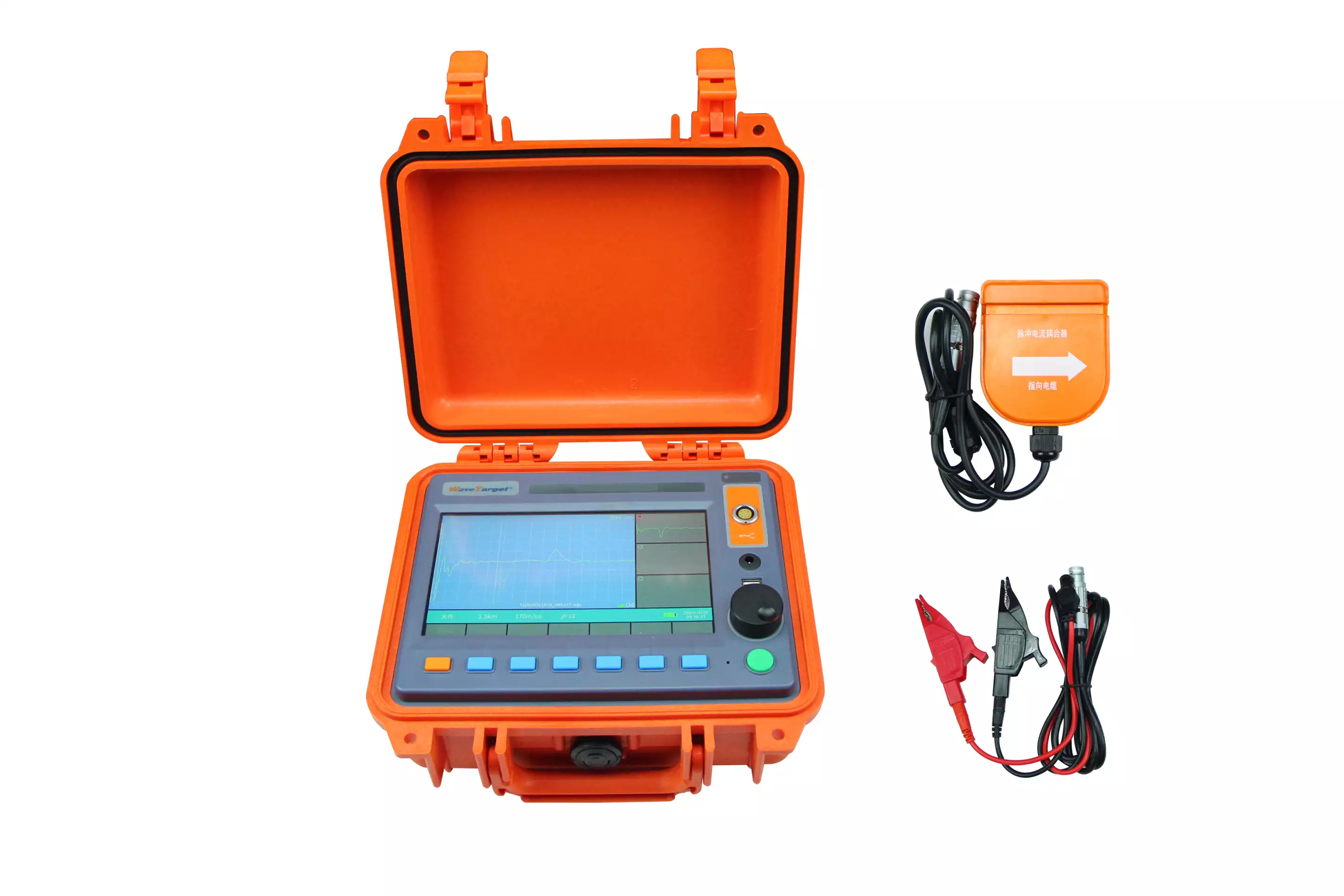

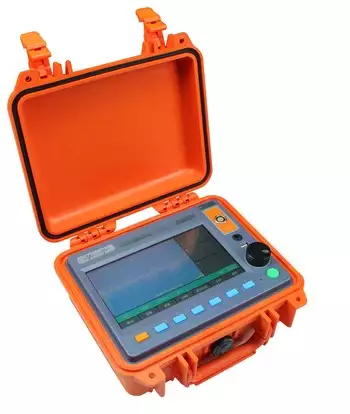

МИР-305 - прибор для предварительного ОМП кабелей

Артикул: МИР-305

Цена: 439 900 ₽
Цена актуальна на 26.05.2024

Доступно под заказ

Средний срок поставки: 6-8 недель

Производство: Мега-Т

МИР-305 - прибор автоматически показывает конец кабеля и место повреждения в режиме отражения импульсов. Для более точного определения мест повреждений акустическим методом данная система посылает импульсы с энергией до 2 кДж (опционально с помощью генераторов МИР HVA2000 и приемника МИР digiPRO).

Метод отражения от электрической дуги является наиболее распространенным и успешным методом локализации мест повреждении до 32 кВ.

Преимущества МИР-305:

  • Меню на русском языке!

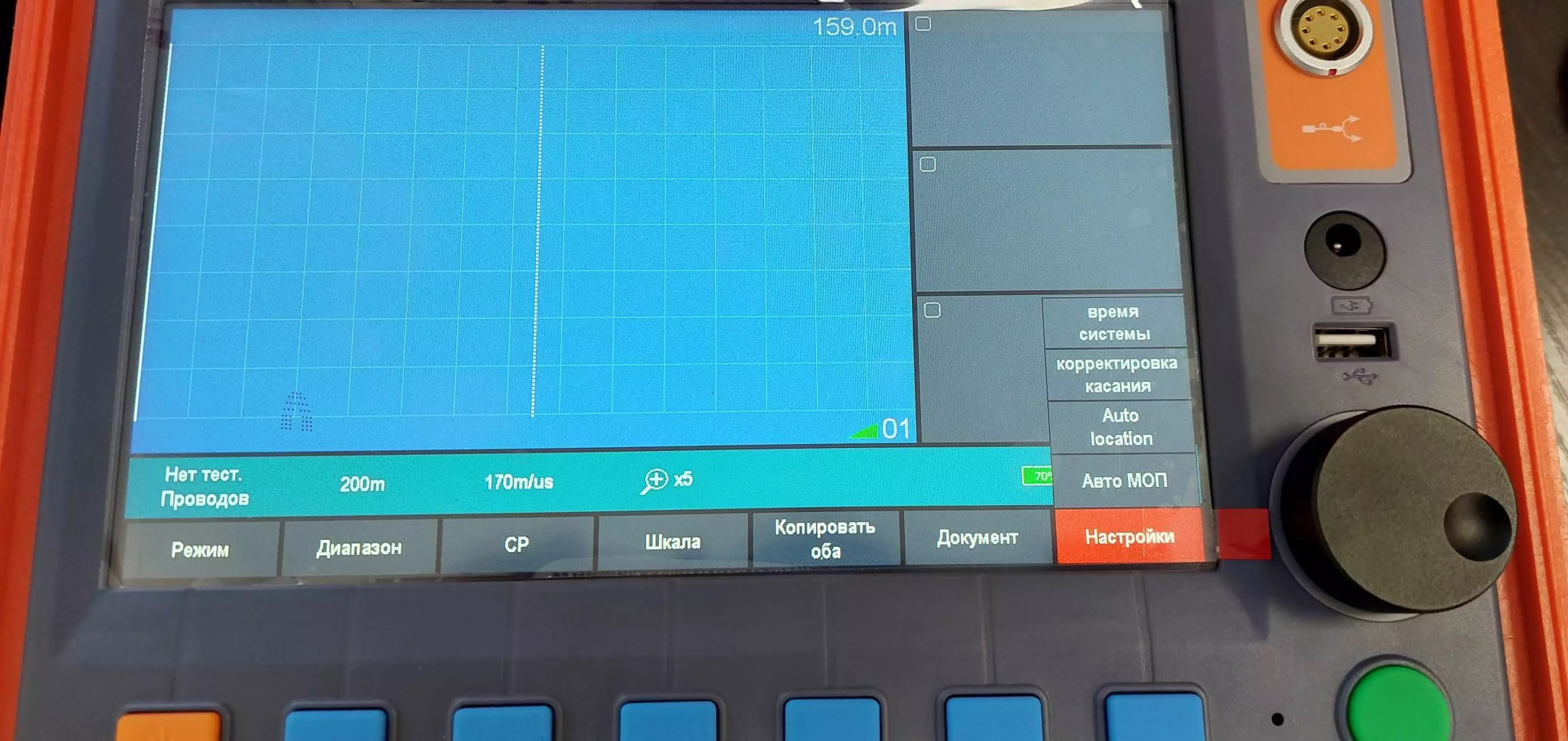

  • Большой контрастный сенсорный дисплей с удобным управлением!
  • Портативное исполнение в ударопрочном кейсе, вес всего 3,5 кг.
  • Импульсное напряжение до 32 кВ (с помощью генератора МИР HVA2000)
  • Мощность импульса до 2000 Дж (с помощью генератора МИР HVA2000)
  • Пять методов определения мест повреждений
  • Автоматический поиск и локализация с определением расстояния

Благодаря продуманному и обширному функционалу данный прибор имеет возможность производить поиск мест повреждений пятью различными методами.

Режимы работы МИР-305:

  • TDR - метод отражения импульсов
  • SIM - метод вторичного импульса (совместно с МИР HVA2000)
  • SIM-DC - метод вторичного импульса в режиме постоянного тока (совместно с МИР HVA2000)
  • SIM-MIM - мультиимпульсный метод (совместно с приборами МИР HVA2000 и МИР MIM)
  • ICM - импульсно-токовый метод (совместно с МИР HVA2000)

Метод отражения импульсов (TDR):

Прибор посылает в тестируемый кабель низковольтный импульс, отражение которого от конца кабеля имеет положительную полярность. При первом измерении неисправность с высоким сопротивлением не видна на эхограмме. Высоковольтный импульс, поступающий от генератора импульсов HVA2000, создаёт дугу в месте повреждения кабеля. Прибор МИР305 вновь посылает в тестируемый кабель низковольтный импульс. Этот низковольтный импульс отражается дугой в месте неисправности; отражённый сигнал имеет отрицательную полярность. Обе кривые совмещаются на экране для локализации.

Импульсно-токовый метод (ICM):

Высоковольтный импульс, поступающий от генератора импульсного напряжения МИР HVA2000, создаёт дугу в месте повреждения кабеля. Образующиеся в результате этого волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Эти волны захватываются прибором МИР305. Расстояние между пиками соседних волн соответствует расстоянию до неисправности от точки подключения к системе (ближний конец кабеля).

Метод анализа затухания сигнала:

В дефектный кабель вводится напряжение постоянного тока. По достижении порогового напряжения в месте повреждения возникает дуга, которая создаёт волны переходного процесса. Волны переходного процесса перемещаются между точкой возникновения дуги и точкой подключения к системе. Расстояние между пиками соседних волн соответствует расстоянию от точки.

Комплект поставки МИР-305:

Позиция Количество
Рефлектометр МИР305 в кейсе 1
Зарядное устройство 1
Комплект соединительных проводов 1
Документация (паспорт, руководство по эксплуатации) 1

Технические характеристики МИР-305:

Параметр Значение

Методы предварительного определения места повреждения кабеля:

  • Режим рефлектометра низковольтный
  • Режим импульса тока высоковольтный
  • Режим мультиимпульсный высоковольтный

Выборка:

400MГц

Усиление:

0-70дБ

Низковольтный импульс:

30В

Разрешение:

0.1м

Погрешность

± (0.5%×Дл+ 1M),Дл≥20м

Ширина тестирующего импульса

40нсек ~ 20.5мксек

Макс. длина кабеля:

100kм

Волновая скорость

100м/мксек ~300м/мксек

Слепая зона, не более:

Аккумуляторы:

L-ion перезаряжаемые аккумуляторы,7.4 В. Время работы от одной зарядки до 10 часов

Компьютерные интерфейсы:
встроенная память:

USB,bluetooth (опция)
100 кривых

Напряжение для зарядки

аккумуляторов:

переменное 220В,50Гц,плюс минус 10%, ток 2A, время зарядки 6 часов

Размеры прибора

274×218×81мм

Вес:

2.6кг

Температура рабочая:

-20℃-+50℃

Влажность:

5-90%

Высота над уровнем моря:
